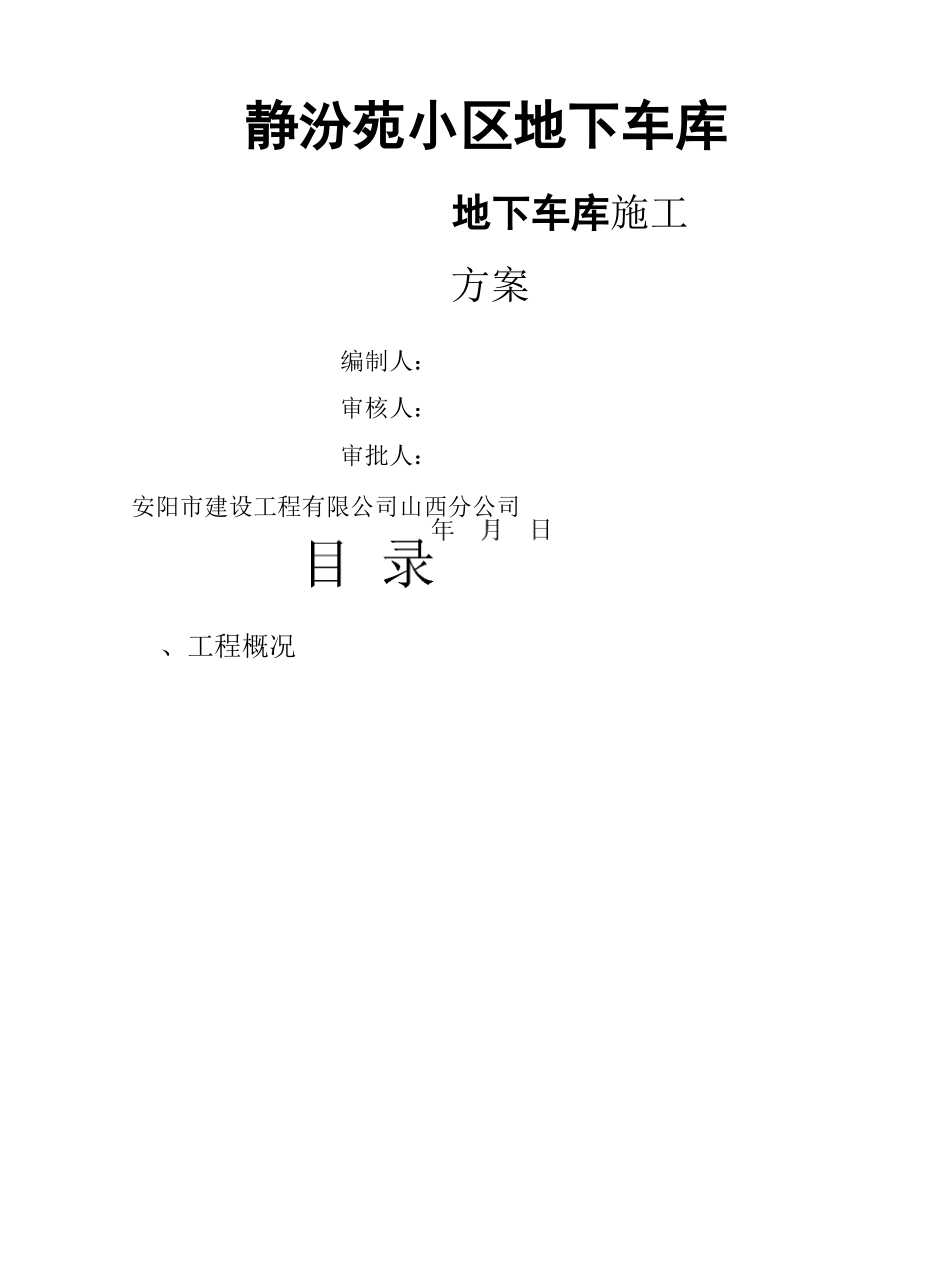

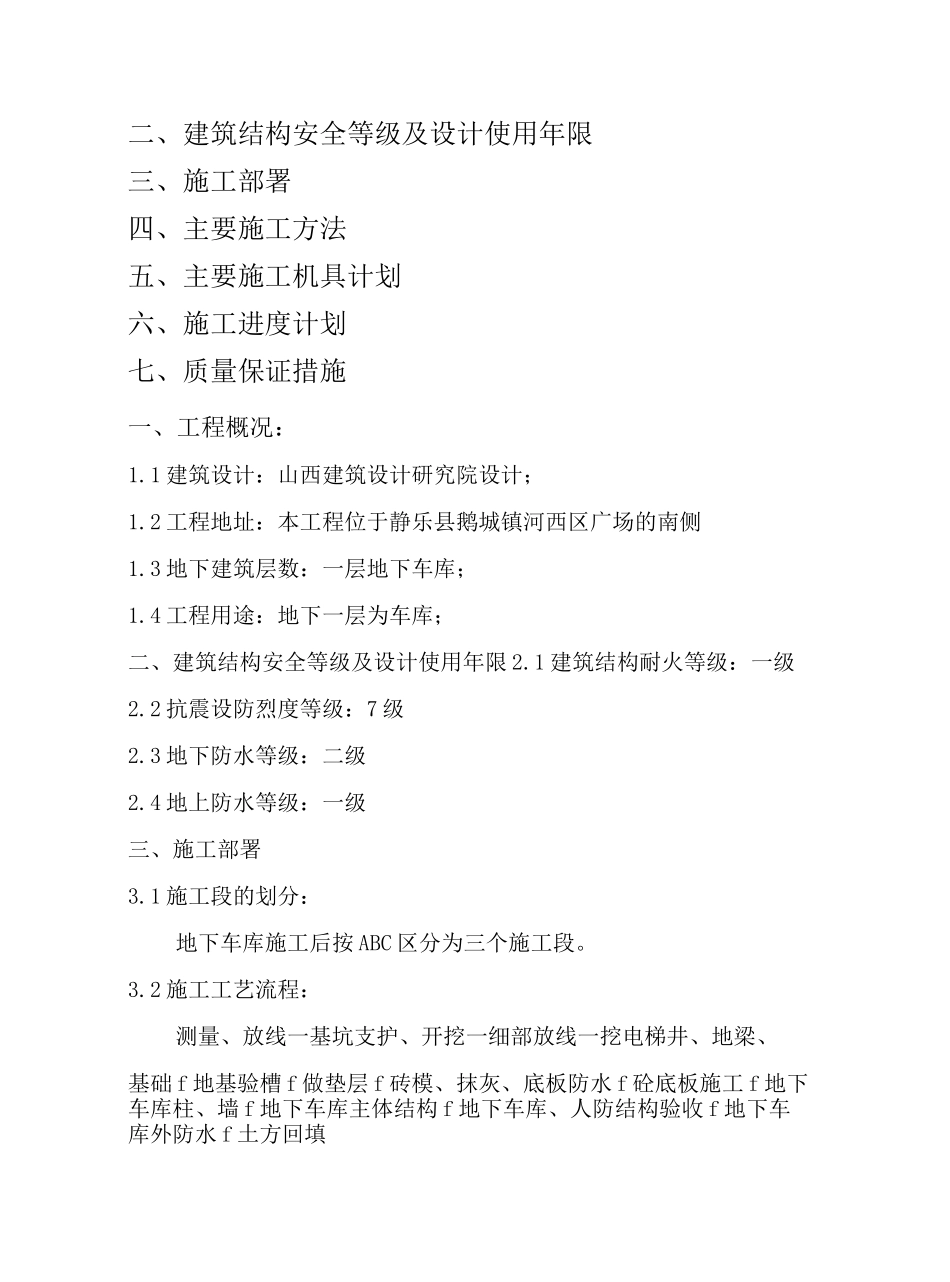

静汾苑小区地下车库地下车库施工方案编制人：审核人：审批人：安阳市建设工程有限公司山西分公司、工程概况二、建筑结构安全等级及设计使用年限三、施工部署四、主要施工方法五、主要施工机具计划六、施工进度计划七、质量保证措施一、工程概况：1.1建筑设计：山西建筑设计研究院设计；1.2工程地址：本工程位于静乐县鹅城镇河西区广场的南侧1.3地下建筑层数：一层地下车库；1.4工程用途：地下一层为车库；二、建筑结构安全等级及设计使用年限2.1建筑结构耐火等级：一级2.2抗震设防烈度等级：7级2.3地下防水等级：二级2.4地上防水等级：一级三、施工部署3.1施工段的划分：地下车库施工后按ABC区分为三个施工段。3.2施工工艺流程：测量、放线一基坑支护、开挖一细部放线一挖电梯井、地梁、基础f地基验槽f做垫层f砖模、抹灰、底板防水f砼底板施工f地下车库柱、墙f地下车库主体结构f地下车库、人防结构验收f地下车库外防水f土方回填3.3现场安排：地下车库施工时，利用住宅做施工场地，地下车库土方开挖预留斜坡道，地下车库基坑底留0.5米厚保护土层。地下车库基坑内按总平面布置图设钢筋原材料堆场10米X20米、钢筋加工场10米X10米、钢筋半成品堆场10.0X20.0米；上述场地铺100厚道渣，周边做好组织排水。钢筋加工场采用钢管、石棉瓦搭设10.0X6.0米钢筋棚。四、主要施工方法4.1人工挖基坑、基槽土方开挖及支护完立即进行人工挖基槽、基坑。待土方开挖后，采取边清底，边逐块封闭垫层。垫层施工前须会同甲方、设计院、质监站、监理单位验槽。4.2底板与顶板防水按设计做法进行防水层施工。4.3钢筋工程（一）底板钢筋施工（1）施工顺序：绑扎基础、地梁筋f绑扎底板钢筋、安放钢筋支架f绑扎底板面筋f放墙、柱、楼梯、水池线f焊墙、柱定位箍或水平筋f插墙、柱钢筋。（2）钢筋配料：有专人负责，加工时按料单下料，并保证成型后的形状，尺寸准确，钢筋成型后分类挂牌堆放。（3）垫块制作：地板垫块采用与底板砼强度等级相同的防水砼制作的砼块作为钢筋保护层，垫块几何尺寸为100X100X保护层厚度。柱、墙、楼面梁、板垫块采用1:2水泥砂浆制作；柱、墙、楼面梁垫块带扎丝。（4）钢筋制作：钢筋下料制作和绑扎时严格执行设计图和施工验收规范，不合格的半成品严禁绑扎成型。（5）钢筋运输：钢筋的运输用塔吊直接吊入绑扎现场，吊装时应避免将制作好的材料撞歪、变形，应选择合理的吊点。（6）钢筋绑扎：地下车库底板筋必须按设计间距在垫层上弹线摆放，保持间距大小，底板筋应在交叉点全部绑扎。底板钢筋绑扎完毕进行柱墙插筋时，为确保上部柱墙位置准确，将柱墙轴线和边线在面筋上弹出，插筋后在柱墙插筋边点焊定位框（定位框用口12钢筋制作），并在离底板面高600以上绑扎两道箍筋或水平筋予以固定。（7）钢筋连接：底板钢筋现场采用搭接焊，焊缝长度5d（10d）+20血，确保焊缝长度足够。焊接前清除焊件表面铁锈及杂质。并先将钢筋焊接部分预弯，使两钢筋的轴线位于同一直线上，用两点定位焊固定。焊接时，优先考虑双面焊（5d），若操作位置受阻可采用单面焊（10d）。加工场采用闪光对焊，对焊接头要求钢筋端头顺直，断头处于同一直线上。对焊前将端部15mm范围内的铁锈、油污清除干净，避免因接触不良而烧伤钢筋。（8）钢筋支撑：地下车库底板为双层配筋，为防止面筋下挠，在底筋网片绑扎完后，设置钢筋支架，再绑扎面筋，支架用钢筋©16制作成“丿L"”形，间距1000X1000摆放。（二）地下车库墙柱钢筋施工（1）钢筋连接：墙柱坚向钢筋对于直径大于或等于16MM采用电渣压力焊接头，直径小于16的钢筋采用绑扎接头连接，接头应避开受力最大部位，即柱芯区上下各600MM范围内不应接头，在接头区段应使接头位置相互错开35d,并按设计要求，在柱节点上下规定范围内进行箍筋加密，柱墙坚筋绑扎完成后，加焊水平定位箍，确保位置正确，预防钢筋发生偏移。（2）墙筋网绑扎：除靠近外围两行钢筋的相交点全部绑扎外，中间部分交叉点可间隔交错扎牢，相邻绑扎点的扎丝要扣成八字形，以免钢筋网片歪斜变形。双层墙筋之间设©8“^”型铁，作拉筋间距450呈梅花形布置，以保证两层钢筋的间距的位置。（3）保护层：用预...
