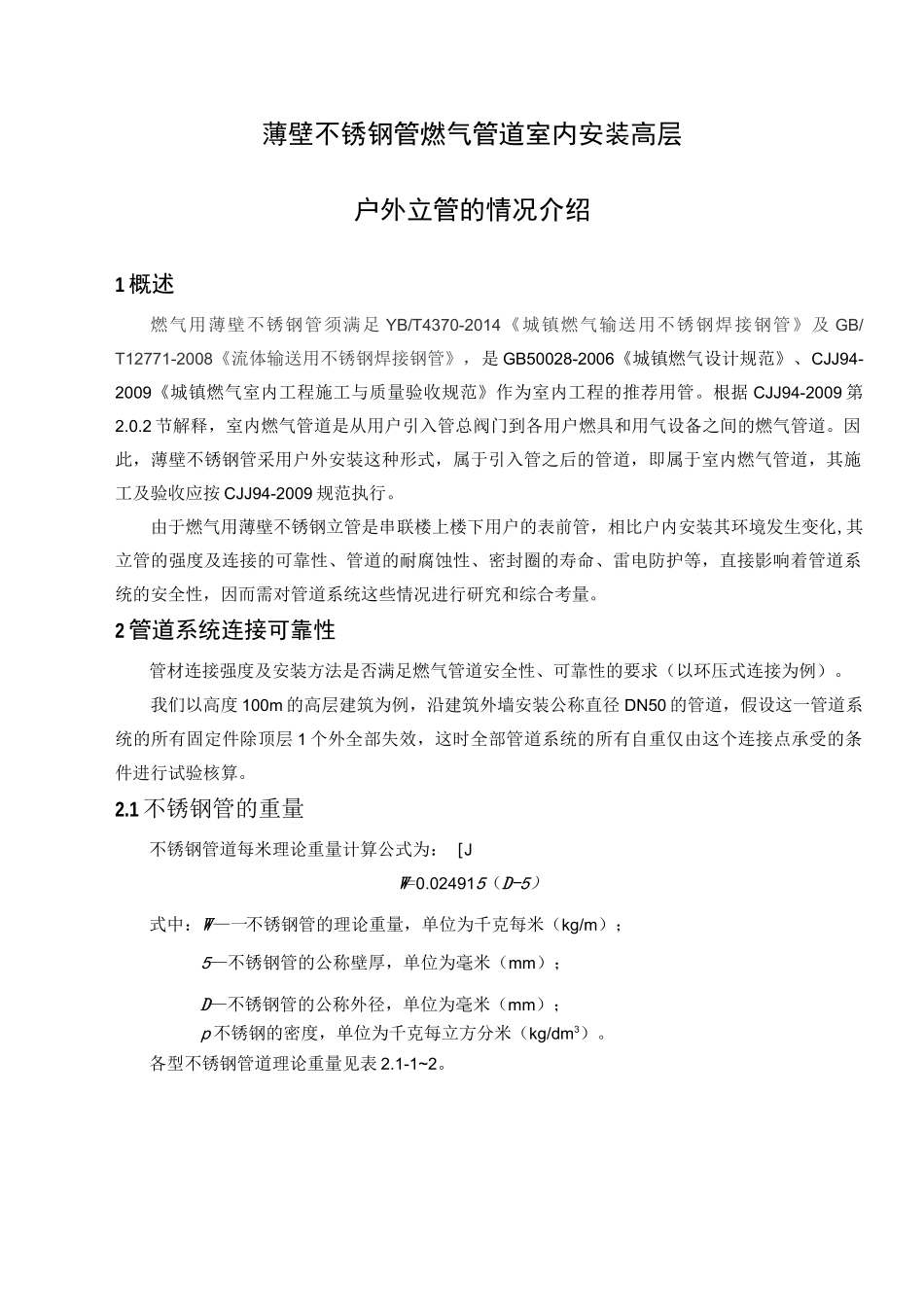

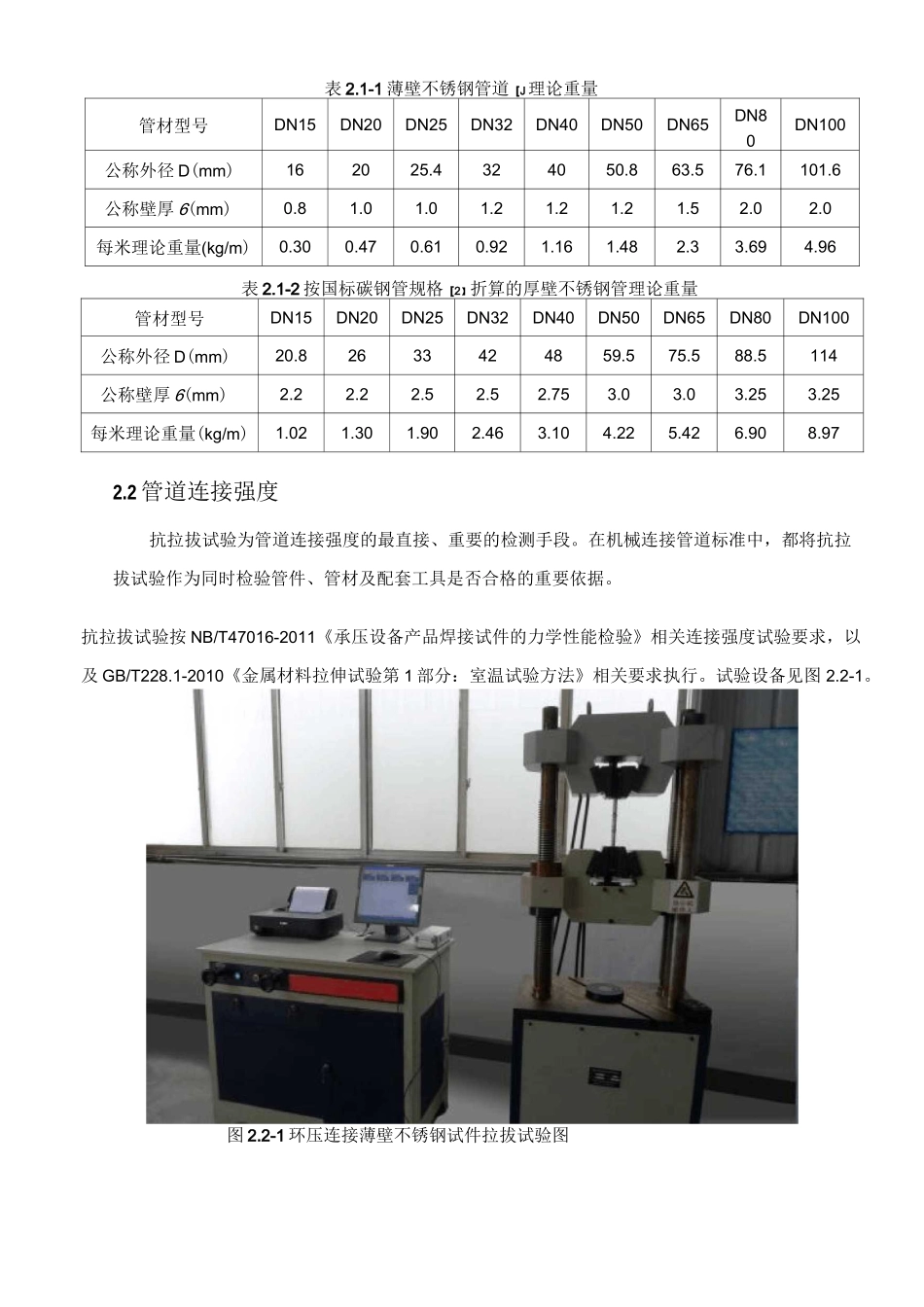

薄壁不锈钢管燃气管道室内安装高层户外立管的情况介绍1概述燃气用薄壁不锈钢管须满足YB/T4370-2014《城镇燃气输送用不锈钢焊接钢管》及GB/T12771-2008《流体输送用不锈钢焊接钢管》,是GB50028-2006《城镇燃气设计规范》、CJJ94-2009《城镇燃气室内工程施工与质量验收规范》作为室内工程的推荐用管。根据CJJ94-2009第2.0.2节解释,室内燃气管道是从用户引入管总阀门到各用户燃具和用气设备之间的燃气管道。因此,薄壁不锈钢管采用户外安装这种形式,属于引入管之后的管道,即属于室内燃气管道,其施工及验收应按CJJ94-2009规范执行。由于燃气用薄壁不锈钢立管是串联楼上楼下用户的表前管,相比户内安装其环境发生变化,其立管的强度及连接的可靠性、管道的耐腐蚀性、密封圈的寿命、雷电防护等,直接影响着管道系统的安全性,因而需对管道系统这些情况进行研究和综合考量。2管道系统连接可靠性管材连接强度及安装方法是否满足燃气管道安全性、可靠性的要求(以环压式连接为例)。我们以高度100m的高层建筑为例,沿建筑外墙安装公称直径DN50的管道,假设这一管道系统的所有固定件除顶层1个外全部失效,这时全部管道系统的所有自重仅由这个连接点承受的条件进行试验核算。2.1不锈钢管的重量不锈钢管道每米理论重量计算公式为:[JW=0.024915(D-5)式中:W—一不锈钢管的理论重量,单位为千克每米(kg/m);5—不锈钢管的公称壁厚,单位为毫米(mm);D—不锈钢管的公称外径,单位为毫米(mm);p不锈钢的密度,单位为千克每立方分米(kg/dm3)。各型不锈钢管道理论重量见表2.1-1~2。表2.1-1薄壁不锈钢管道[J理论重量管材型号DN15DN20DN25DN32DN40DN50DN65DN80DN100公称外径D(mm)162025.4324050.863.576.1101.6公称壁厚6(mm)0.81.01.01.21.21.21.52.02.0每米理论重量(kg/m)0.300.470.610.921.161.482.33.694.96表2.1-2按国标碳钢管规格[2】折算的厚壁不锈钢管理论重量管材型号DN15DN20DN25DN32DN40DN50DN65DN80DN100公称外径D(mm)20.82633424859.575.588.5114公称壁厚6(mm)2.22.22.52.52.753.03.03.253.25每米理论重量(kg/m)1.021.301.902.463.104.225.426.908.972.2管道连接强度抗拉拔试验为管道连接强度的最直接、重要的检测手段。在机械连接管道标准中,都将抗拉拔试验作为同时检验管件、管材及配套工具是否合格的重要依据。抗拉拔试验按NB/T47016-2011《承压设备产品焊接试件的力学性能检验》相关连接强度试验要求,以及GB/T228.1-2010《金属材料拉伸试验第1部分:室温试验方法》相关要求执行。试验设备见图2.2-1。图2.2-1环压连接薄壁不锈钢试件拉拔试验图抗拉拔试验数据见表2.2-1。表2.2-1环压连接薄壁不锈钢管道抗拉拔试验测试数据管材型号DN15DN20DN25DN32DN40DN50DN65DN80DN100理论计算抗拉阻力(KN)2.503.745.317.129.6610.5215.7532.3741.75型式检验抗拉阻力(KN)6.0110.0911.6714.8515.0217.7724.0048.2353.53表2.2-21个薄壁不锈钢环压连接口能承受管道自重的理论长度管材型号DN15DN20DN25DN32DN40DN50DN65DN80DN100薄壁不锈钢管长度(m)198421321920161312951199103613061079按国标碳钢管规格折算的厚壁不锈钢管长度(m)590774614604485421443699597由表2.2-2可知:1个DN50薄壁不锈钢环压连接口所能承受的拉拔力为1777公斤,相当于能承载1199mDN50薄壁不锈钢管,能承载421mDN50厚壁不锈钢管。在现实工程中每3m(每层)安装1个管卡支撑,按设计要求安装100m高的立管应分为3个独立的伸缩单元,每个单元由一个固定管卡(见下图)和若干个滑动管卡组成支撑系统,每个固定管卡的承载力大于500kg,1个系统承载的质量约为50kg,,是固定管卡的承载力的1/10;综上,薄壁不锈钢环压式连接系统在外墙安装是可靠的。3管道系统抗外力作用能力燃气立管管道的安全性、可靠性主要体现在管道元件材料强度、连接强度、抗外力作用能力等物理性能;同时燃气可燃易爆,要求燃气管道具有一定的抗灾性。以下是几种破坏性因素影响的试验:a、抗外因破坏(抗冲击性能试验);b、抗地基沉降(措施);c、抗风摆和抗地震(交变弯曲试验和震动试验)。3.1抗外因破坏(抗冲击性能)燃气管道受外力冲...
