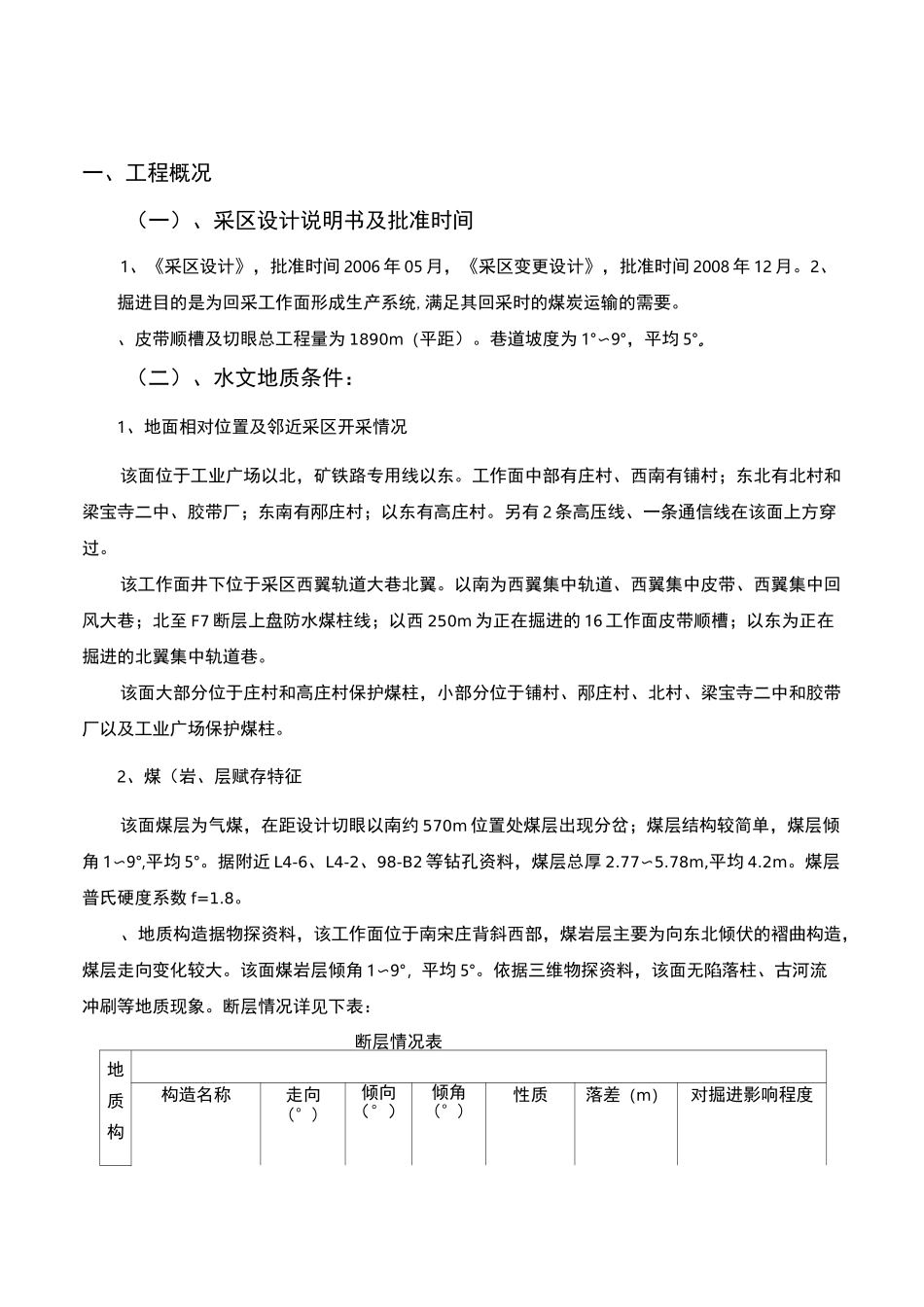

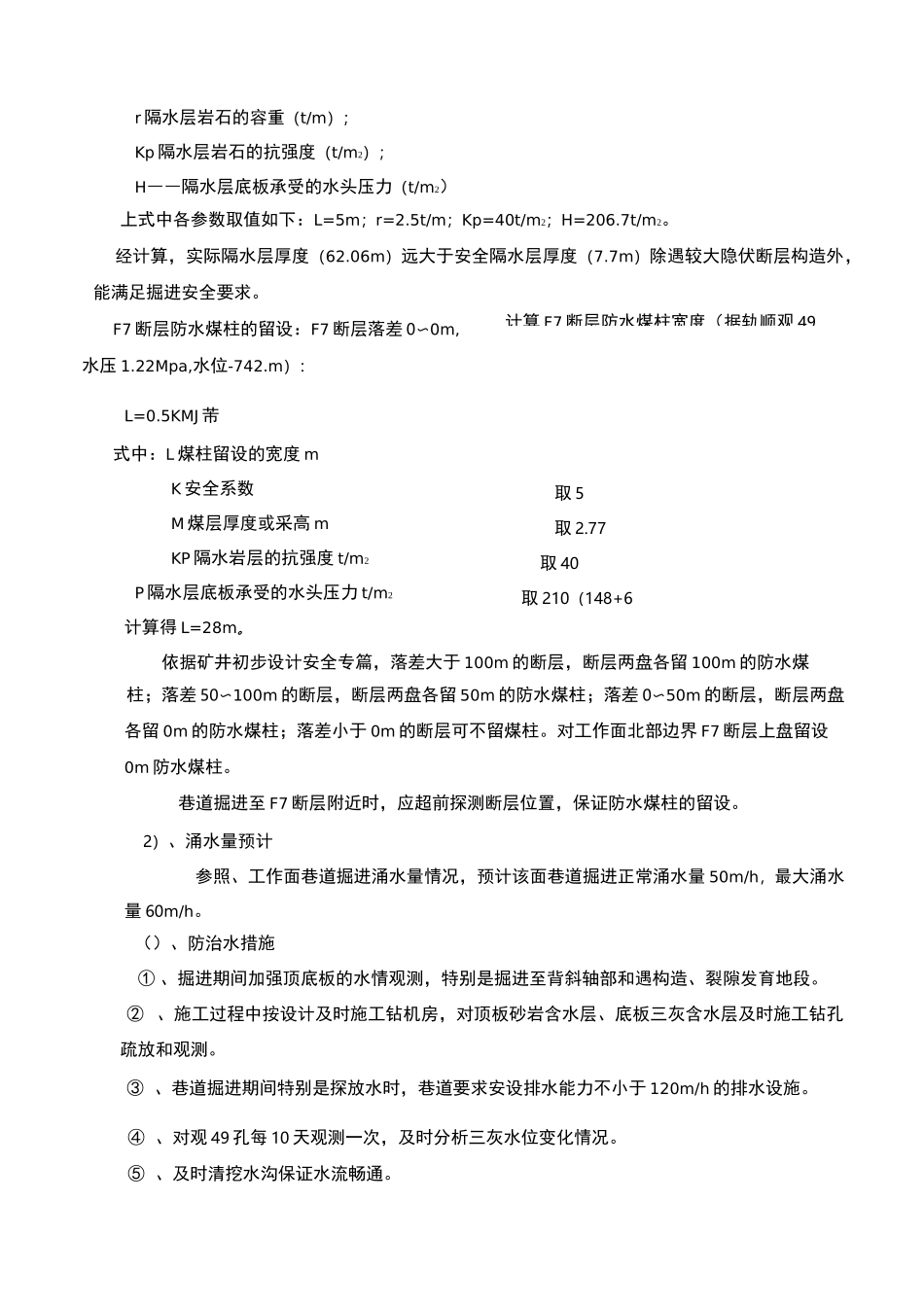

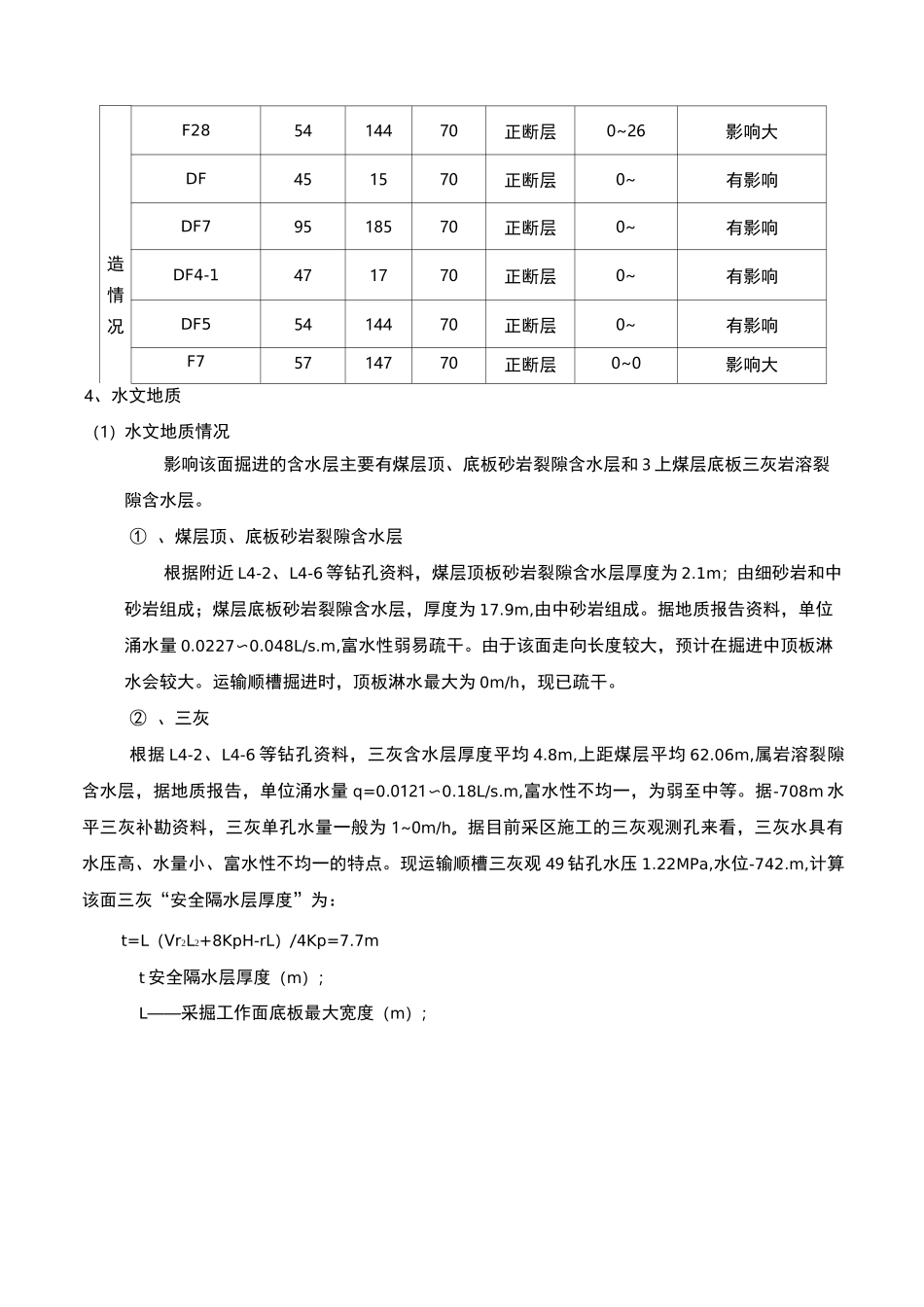

一、工程概况（一）、采区设计说明书及批准时间1、《采区设计》，批准时间2006年05月，《采区变更设计》，批准时间2008年12月。2、掘进目的是为回采工作面形成生产系统,满足其回采时的煤炭运输的需要。、皮带顺槽及切眼总工程量为1890m（平距）。巷道坡度为1°〜9°，平均5°。（二）、水文地质条件：1、地面相对位置及邻近采区开采情况该面位于工业广场以北，矿铁路专用线以东。工作面中部有庄村、西南有铺村；东北有北村和梁宝寺二中、胶带厂；东南有邴庄村；以东有高庄村。另有2条高压线、一条通信线在该面上方穿过。该工作面井下位于采区西翼轨道大巷北翼。以南为西翼集中轨道、西翼集中皮带、西翼集中回风大巷；北至F7断层上盘防水煤柱线；以西250m为正在掘进的16工作面皮带顺槽；以东为正在掘进的北翼集中轨道巷。该面大部分位于庄村和高庄村保护煤柱，小部分位于铺村、邴庄村、北村、梁宝寺二中和胶带厂以及工业广场保护煤柱。2、煤（岩、层赋存特征该面煤层为气煤，在距设计切眼以南约570m位置处煤层出现分岔；煤层结构较简单，煤层倾角1〜9°,平均5°。据附近L4-6、L4-2、98-B2等钻孔资料，煤层总厚2.77〜5.78m,平均4.2m。煤层普氏硬度系数f=1.8。、地质构造据物探资料，该工作面位于南宋庄背斜西部，煤岩层主要为向东北倾伏的褶曲构造，煤层走向变化较大。该面煤岩层倾角1〜9°，平均5°。依据三维物探资料，该面无陷落柱、古河流冲刷等地质现象。断层情况详见下表：断层情况表地质构构造名称走向(°)倾向（°）倾角(°)性质落差（m）对掘进影响程度造情况F285414470正断层0~26影响大DF451570正断层0~有影响DF79518570正断层0~有影响DF4-1471770正断层0~有影响DF55414470正断层0~有影响F75714770正断层0~0影响大4、水文地质（1）水文地质情况影响该面掘进的含水层主要有煤层顶、底板砂岩裂隙含水层和3上煤层底板三灰岩溶裂隙含水层。①、煤层顶、底板砂岩裂隙含水层根据附近L4-2、L4-6等钻孔资料，煤层顶板砂岩裂隙含水层厚度为2.1m；由细砂岩和中砂岩组成；煤层底板砂岩裂隙含水层，厚度为17.9m,由中砂岩组成。据地质报告资料，单位涌水量0.0227〜0.048L/s.m,富水性弱易疏干。由于该面走向长度较大，预计在掘进中顶板淋水会较大。运输顺槽掘进时，顶板淋水最大为0m/h，现已疏干。②、三灰根据L4-2、L4-6等钻孔资料，三灰含水层厚度平均4.8m,上距煤层平均62.06m,属岩溶裂隙含水层，据地质报告，单位涌水量q=0.0121〜0.18L/s.m,富水性不均一，为弱至中等。据-708m水平三灰补勘资料，三灰单孔水量一般为1~0m/h。据目前采区施工的三灰观测孔来看，三灰水具有水压高、水量小、富水性不均一的特点。现运输顺槽三灰观49钻孔水压1.22MPa,水位-742.m,计算该面三灰“安全隔水层厚度”为：t=L（Vr2L2+8KpH-rL）/4Kp=7.7mt安全隔水层厚度（m）；L——采掘工作面底板最大宽度（m）；计算F7断层防水煤柱宽度（据轨顺观49取5取2.77取40取210（148+6r隔水层岩石的容重（t/m）；Kp隔水层岩石的抗强度（t/m2）；H――隔水层底板承受的水头压力（t/m2）上式中各参数取值如下：L=5m；r=2.5t/m；Kp=40t/m2；H=206.7t/m2。经计算，实际隔水层厚度（62.06m）远大于安全隔水层厚度（7.7m）除遇较大隐伏断层构造外，能满足掘进安全要求。F7断层防水煤柱的留设：F7断层落差0〜0m,水压1.22Mpa,水位-742.m）：L=0.5KMJ芾式中：L煤柱留设的宽度mK安全系数M煤层厚度或采高mKP隔水岩层的抗强度t/m2P隔水层底板承受的水头压力t/m2计算得L=28m。依据矿井初步设计安全专篇，落差大于100m的断层，断层两盘各留100m的防水煤柱；落差50〜100m的断层，断层两盘各留50m的防水煤柱；落差0〜50m的断层，断层两盘各留0m的防水煤柱；落差小于0m的断层可不留煤柱。对工作面北部边界F7断层上盘留设0m防水煤柱。巷道掘进至F7断层附近时，应超前探测断层位置，保证防水煤柱的留设。2）、涌水量预计参照、工作面巷道掘进涌水量情况，预计该面巷道掘进正常涌水量50m/h，最大涌水量60m/h。（）、防治水措施①、掘进期间加强顶底板的水情观测，特别是掘进至背斜轴部和遇构造、裂隙发育地段。②、施工过程中按设计及时施工钻...
