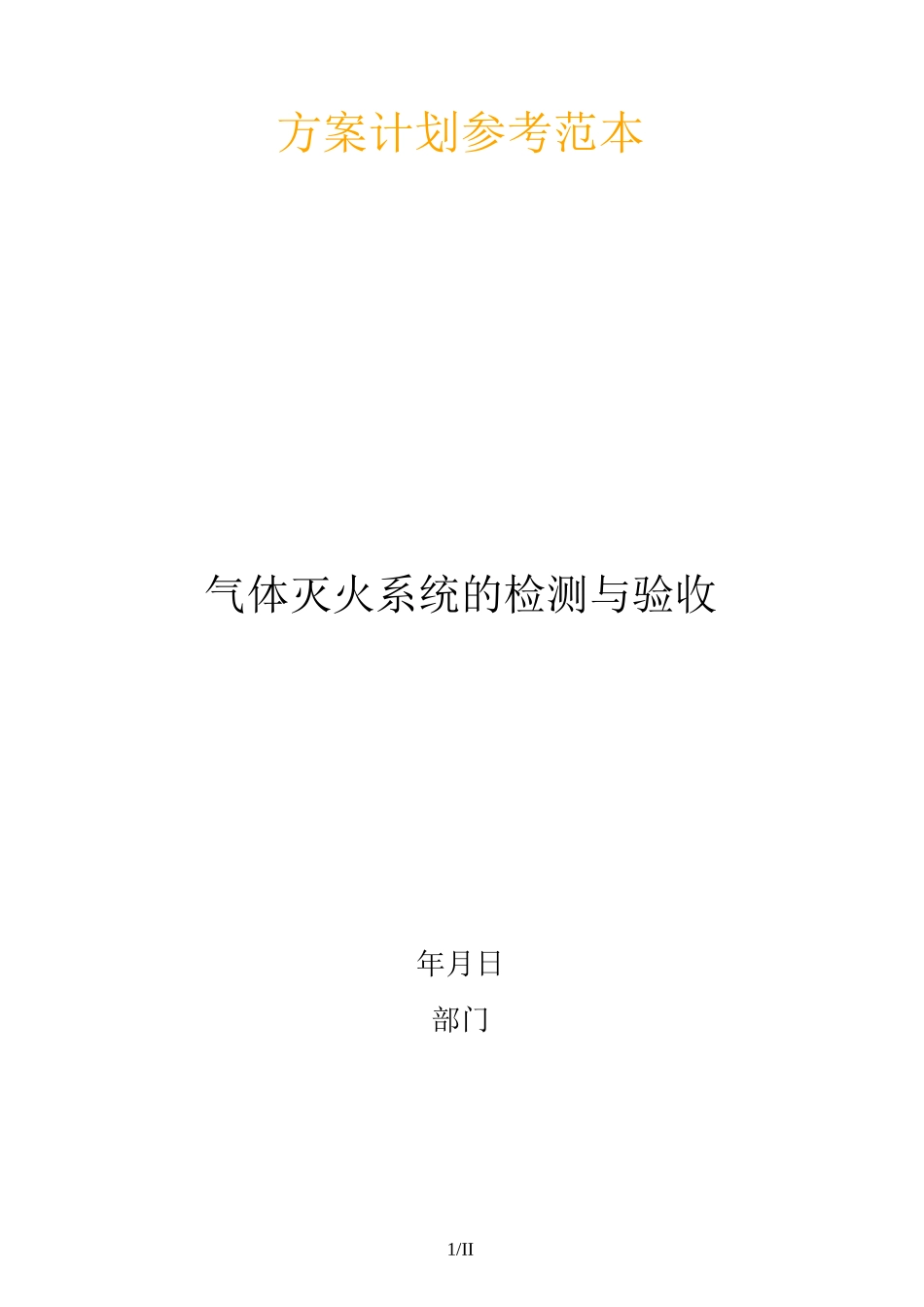

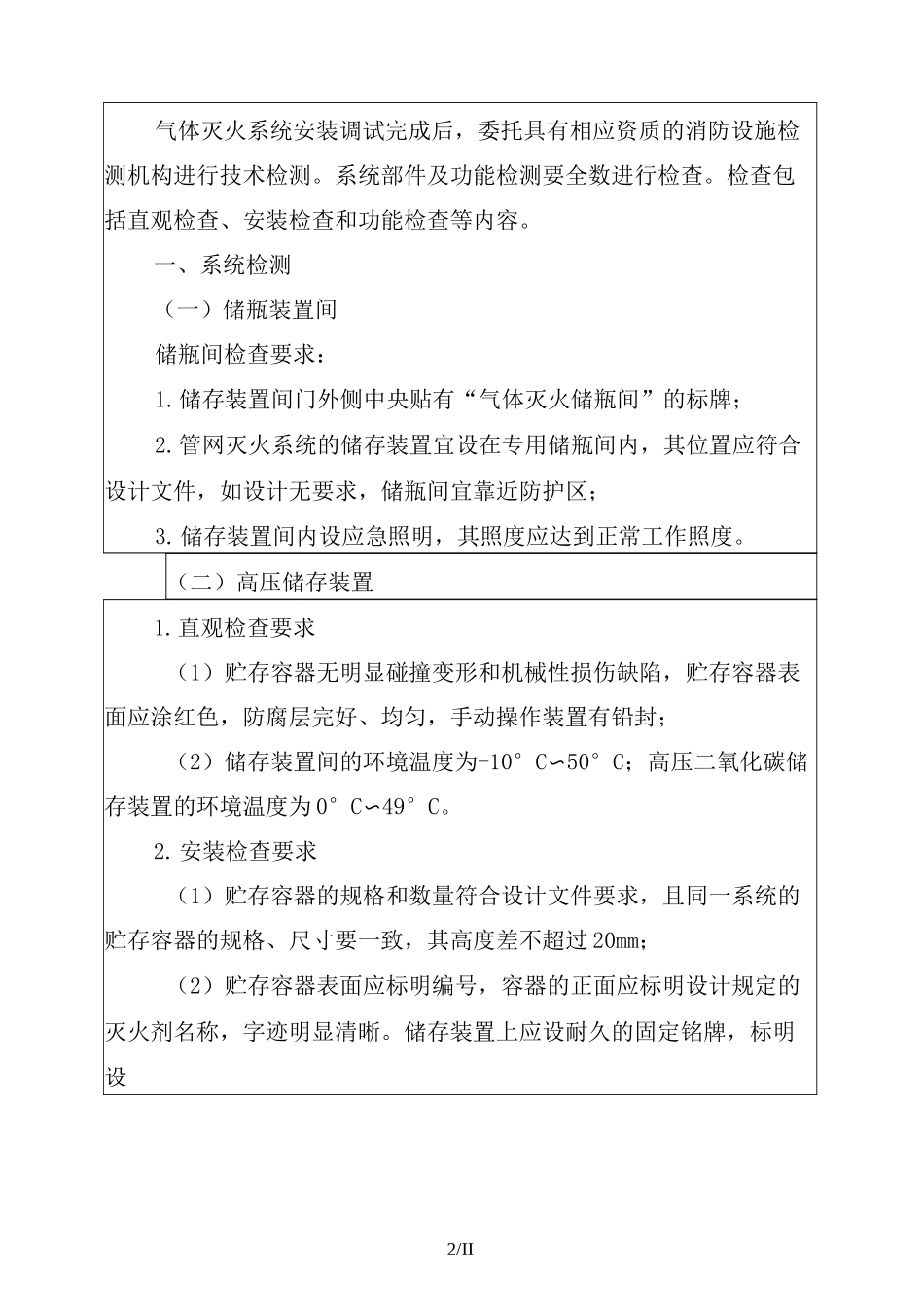

1/II方案计划参考范本气体灭火系统的检测与验收年月日部门2/II气体灭火系统安装调试完成后，委托具有相应资质的消防设施检测机构进行技术检测。系统部件及功能检测要全数进行检查。检查包括直观检查、安装检查和功能检查等内容。一、系统检测（一）储瓶装置间储瓶间检查要求：1.储存装置间门外侧中央贴有“气体灭火储瓶间”的标牌；2.管网灭火系统的储存装置宜设在专用储瓶间内，其位置应符合设计文件，如设计无要求，储瓶间宜靠近防护区；3.储存装置间内设应急照明，其照度应达到正常工作照度。（二）高压储存装置1.直观检查要求（1）贮存容器无明显碰撞变形和机械性损伤缺陷，贮存容器表面应涂红色，防腐层完好、均匀，手动操作装置有铅封；（2）储存装置间的环境温度为-10°C〜50°C；高压二氧化碳储存装置的环境温度为0°C〜49°C。2.安装检查要求（1）贮存容器的规格和数量符合设计文件要求，且同一系统的贮存容器的规格、尺寸要一致，其高度差不超过20mm；（2）贮存容器表面应标明编号，容器的正面应标明设计规定的灭火剂名称，字迹明显清晰。储存装置上应设耐久的固定铭牌，标明设3/II备型号、储瓶规格、出厂日期；每个储存容器上应贴有瓶签，并标有灭火剂名称、充装量、充装日期和储存压力等；(3)贮存容器必须固定在支架上，支架与建筑构件固定，要牢固可靠，并做防腐处理；操作面距墙或操作面之间的距离不宜小于1.0m，且不小于贮存容器外径的1.5倍；(4)容器阀上的压力表无明显机械损伤，在同一系统中的安装方向要一致，其正面朝向操作面。同一系统中容器阀上的压力表的安装高度差不宜超10mm，相差较大时，允许使用垫片调整；二氧化碳灭火系统要设检漏装置；(5)灭火剂贮存容器的充装量和储存压力符合设计文件，且不超过设计充装量1.5%；卤代烷灭火剂贮存容器内的实际压力不低于相应温度下的贮存压力，且不超过该贮存压力的5%；贮存容器中充装的二氧化碳质量损失不大于10%；(6)容器阀和集流管之间采用挠性连接；(7)灭火剂总量、每个防护分区的灭火剂量符合设计文件。组合分配的二氧化碳气体灭火系统保护5个及5个以上的防护区或保护对象时，或在48h内不能恢复时，二氧化碳要有备用量，其它灭火系统的储存装置72h内不能重新充装恢复工作的，按系统原储存量的100%设置备用量，各防护区的灭火剂储量要符合设计文件。3.功能检查要求贮存容器中充装的二氧化碳质量损失大于10%时，二氧化碳灭火系统的检漏装置应正确报警。(三)低压储存装置1.直观检查要求4/II与高压储存装置直观检查要求相同。2.安装检查要求(1)与高压储存装置直观检查要求相同；(2)低压系统制冷装置的供电要采用消防电源；(3)储存装置要远离热源，其位置要便于再充装，其环境温度宜为-23°C~49°C。3.功能检查要求(1)制冷装置采用自动控制，且设手动操作装置；(2)低压二氧化碳灭火系统储存装置的报警功能正常，高压报警压力设定值应为2.2MPa，低压报警压力设定值为1.8MPa。(四)阀驱动装置1.直观检查要求(1)气动驱动装置无明显变形，表面防腐层完好，手动按钮上有完整铅封；(2)气动管道平整光滑，弯曲部分规则平整。2.安装检查要求(1)除必要外露部分外，拉索采用经内外防腐处理的钢管防护；转弯处采用专用导向滑轮；拉索末端拉手设在专用的保护盒内；拉索套管和保护盒要固定牢靠；(2)以重力式机械驱动的装置安装时，应保证重物在下落行程中无阻挡，其下落行程应保证驱动所需距离，且不小于25mm；(3)电磁驱动装置驱动器的电气连接线应沿支、框架或墙面固定。5/II（4）驱动气体的种类和充装压力符合设计文件要求；驱动气瓶上有标明驱动介质名称、储存压力、充装时间及对应防护区或保护对象的名称或编号的永久性标志，且便于观察；驱动气瓶的瓶头阀上应设有带安全销（加有铅封）的紧急手动启动装置；驱动气瓶的支、框架或箱体应固定牢靠，并做防腐处理，多个驱动装置集中安装时其高度相差不宜超过10mm；压力表的正面朝向操作面，多个驱动装置集中安装时其压力表高度相差不宜超过10mm；（5）气动管道应用护口式或卡套式连接，连接应紧密；竖直管道应在其始端和终端设防晃支架或采用管卡固定；水平管道应采用管卡固定；管...
