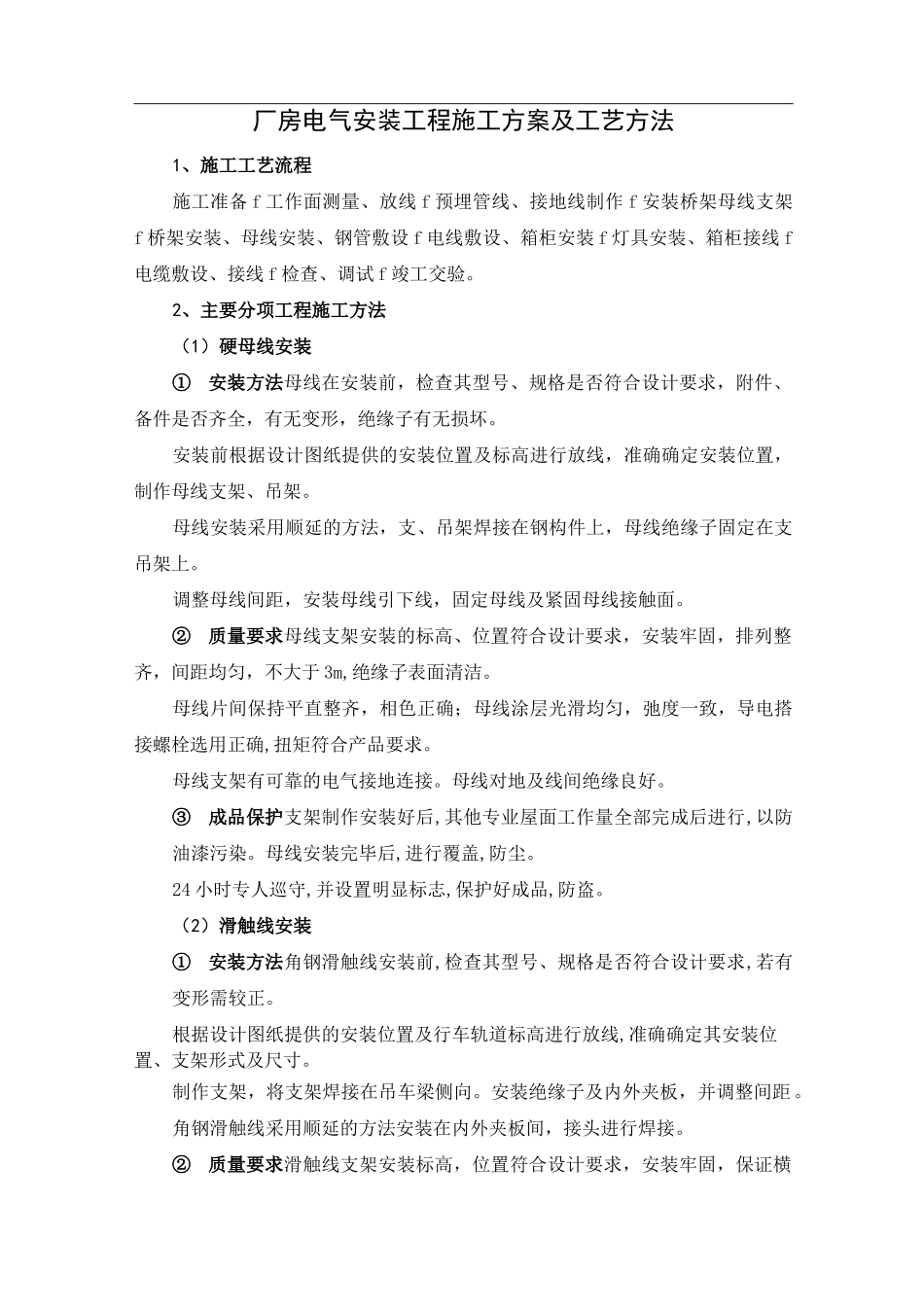

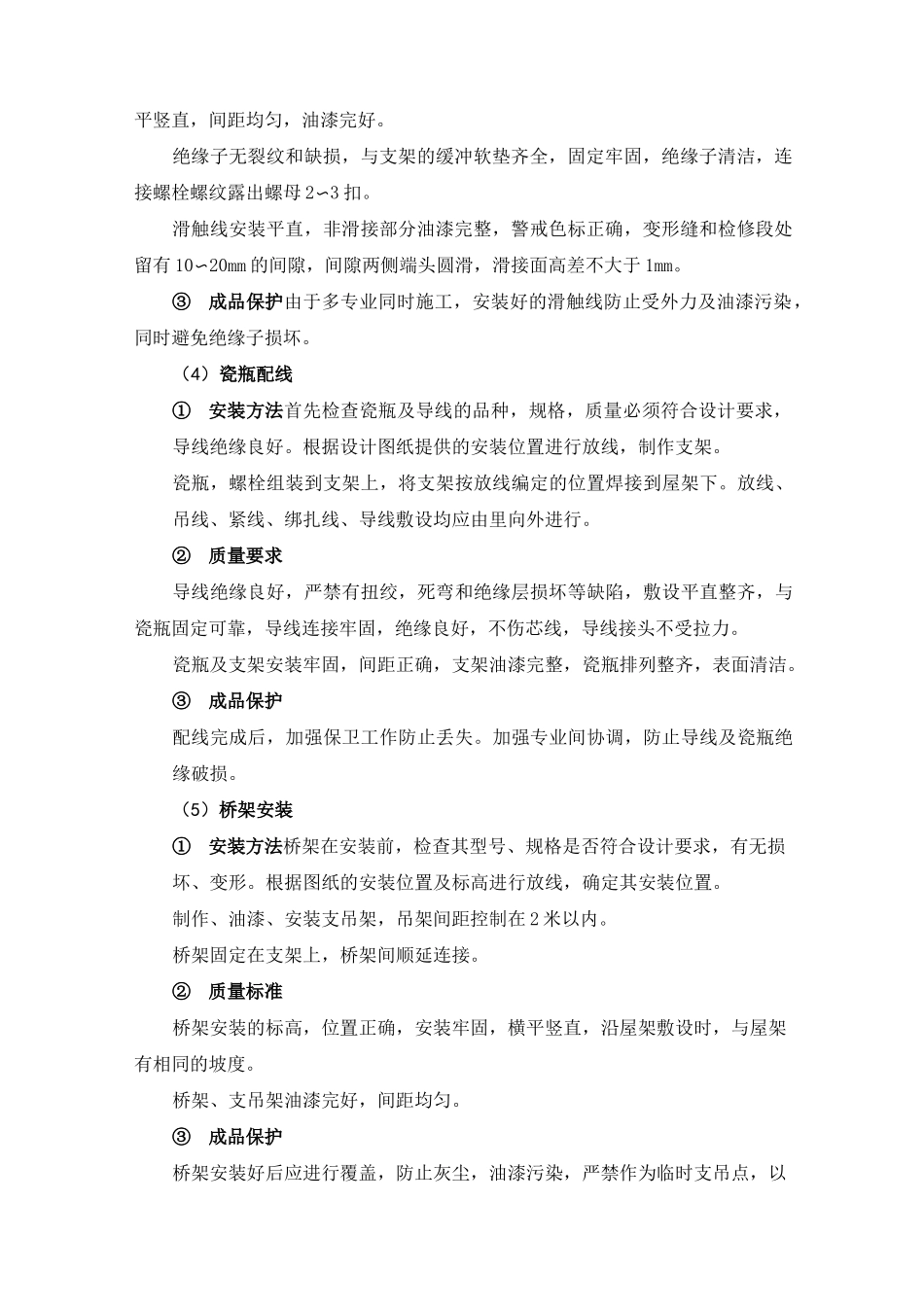

厂房电气安装工程施工方案及工艺方法1、施工工艺流程施工准备f工作面测量、放线f预埋管线、接地线制作f安装桥架母线支架f桥架安装、母线安装、钢管敷设f电线敷设、箱柜安装f灯具安装、箱柜接线f电缆敷设、接线f检查、调试f竣工交验。2、主要分项工程施工方法（1）硬母线安装①安装方法母线在安装前，检查其型号、规格是否符合设计要求，附件、备件是否齐全，有无变形，绝缘子有无损坏。安装前根据设计图纸提供的安装位置及标高进行放线，准确确定安装位置，制作母线支架、吊架。母线安装采用顺延的方法，支、吊架焊接在钢构件上，母线绝缘子固定在支吊架上。调整母线间距，安装母线引下线，固定母线及紧固母线接触面。②质量要求母线支架安装的标高、位置符合设计要求，安装牢固，排列整齐，间距均匀，不大于3m,绝缘子表面清洁。母线片间保持平直整齐，相色正确；母线涂层光滑均匀，弛度一致，导电搭接螺栓选用正确,扭矩符合产品要求。母线支架有可靠的电气接地连接。母线对地及线间绝缘良好。③成品保护支架制作安装好后,其他专业屋面工作量全部完成后进行,以防油漆污染。母线安装完毕后,进行覆盖,防尘。24小时专人巡守,并设置明显标志,保护好成品,防盗。（2）滑触线安装①安装方法角钢滑触线安装前,检查其型号、规格是否符合设计要求,若有变形需较正。根据设计图纸提供的安装位置及行车轨道标高进行放线,准确确定其安装位置、支架形式及尺寸。制作支架，将支架焊接在吊车梁侧向。安装绝缘子及内外夹板，并调整间距。角钢滑触线采用顺延的方法安装在内外夹板间，接头进行焊接。②质量要求滑触线支架安装标高，位置符合设计要求，安装牢固，保证横平竖直，间距均匀，油漆完好。绝缘子无裂纹和缺损，与支架的缓冲软垫齐全，固定牢固，绝缘子清洁，连接螺栓螺纹露出螺母2〜3扣。滑触线安装平直，非滑接部分油漆完整，警戒色标正确，变形缝和检修段处留有10〜20mm的间隙，间隙两侧端头圆滑，滑接面高差不大于1mm。③成品保护由于多专业同时施工，安装好的滑触线防止受外力及油漆污染，同时避免绝缘子损坏。（4）瓷瓶配线①安装方法首先检查瓷瓶及导线的品种，规格，质量必须符合设计要求，导线绝缘良好。根据设计图纸提供的安装位置进行放线，制作支架。瓷瓶，螺栓组装到支架上，将支架按放线编定的位置焊接到屋架下。放线、吊线、紧线、绑扎线、导线敷设均应由里向外进行。②质量要求导线绝缘良好，严禁有扭绞，死弯和绝缘层损坏等缺陷，敷设平直整齐，与瓷瓶固定可靠，导线连接牢固，绝缘良好，不伤芯线，导线接头不受拉力。瓷瓶及支架安装牢固，间距正确，支架油漆完整，瓷瓶排列整齐，表面清洁。③成品保护配线完成后，加强保卫工作防止丢失。加强专业间协调，防止导线及瓷瓶绝缘破损。（5）桥架安装①安装方法桥架在安装前，检查其型号、规格是否符合设计要求，有无损坏、变形。根据图纸的安装位置及标高进行放线，确定其安装位置。制作、油漆、安装支吊架，吊架间距控制在2米以内。桥架固定在支架上，桥架间顺延连接。②质量标准桥架安装的标高，位置正确，安装牢固，横平竖直，沿屋架敷设时，与屋架有相同的坡度。桥架、支吊架油漆完好，间距均匀。③成品保护桥架安装好后应进行覆盖，防止灰尘，油漆污染，严禁作为临时支吊点，以免变形。（5）低压柜、配电箱、插座箱安装在施工前，根据设计要求，将低压柜、配电箱、插座箱安装位置，安装方式，内部元器件配置进行核查，确保下确，无机械损坏。①落地安装方法根据设计要求，在土建施工时预埋好基础槽钢。待混凝土完全凝固后，在基础槽钢上做好标记，按顺序将柜子安装到基础槽钢上。立柜时，可先把每个柜调整到大致水平位置，然后再精确地调整中间柜，再以中间柜为标准，将其它柜逐渐调整到要求为止。②支架安装方法支架安装的配电箱，插座箱采用螺栓与支架固定。根据配电箱的箱体安装螺栓孔位置及外形尺寸进行支架制作，将箱体与支架固定，调整水平和垂直后将支架于钢柱及墙架上焊接固定。③质量要求箱体位置正确，安装牢固，平直齐全，开孔合适，油漆完整，接线正确，编号齐全，箱内外清洁，箱盖开关灵活，PE线安装明显牢固。...
