高压环网柜技术规范书..VIP免费

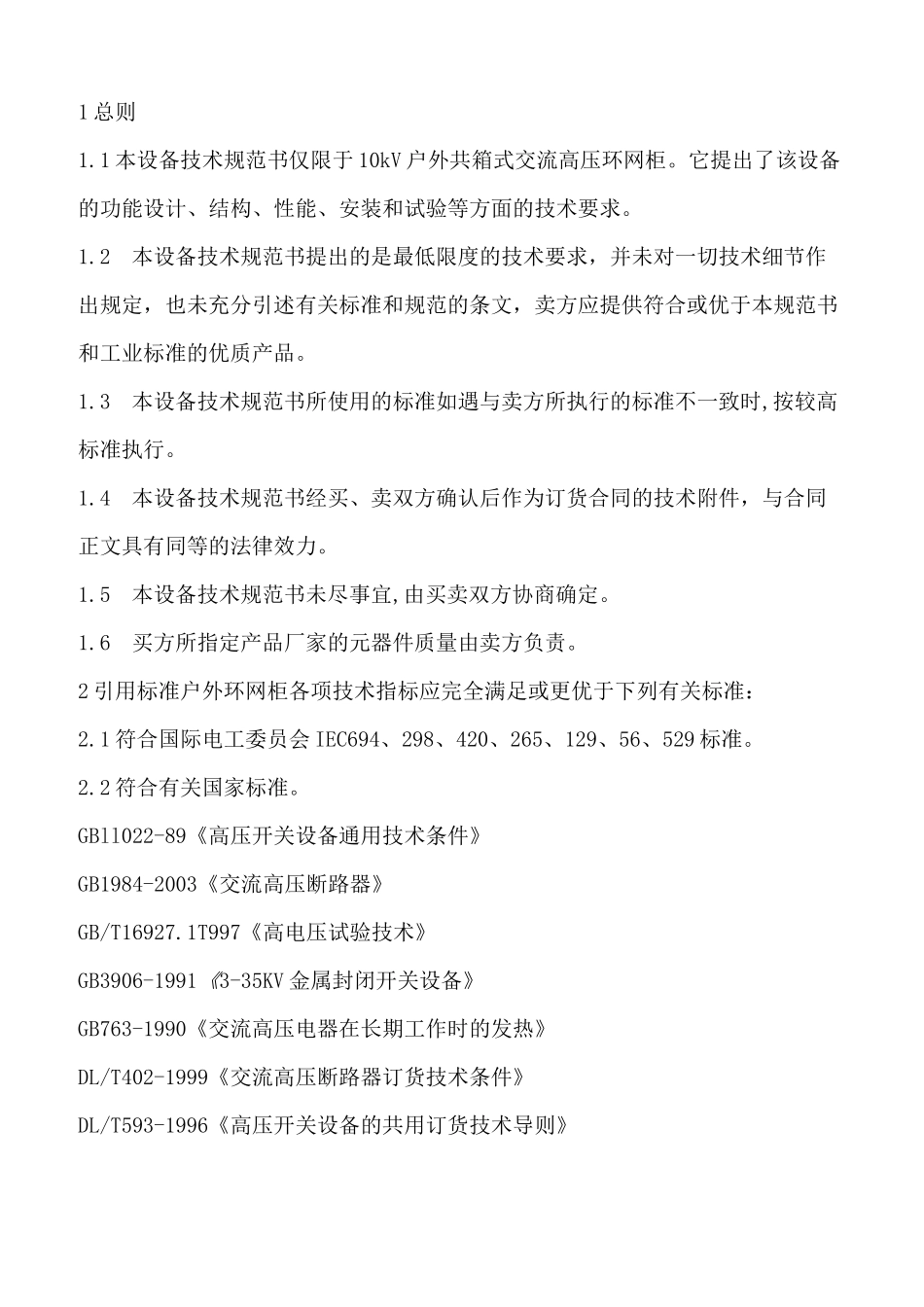

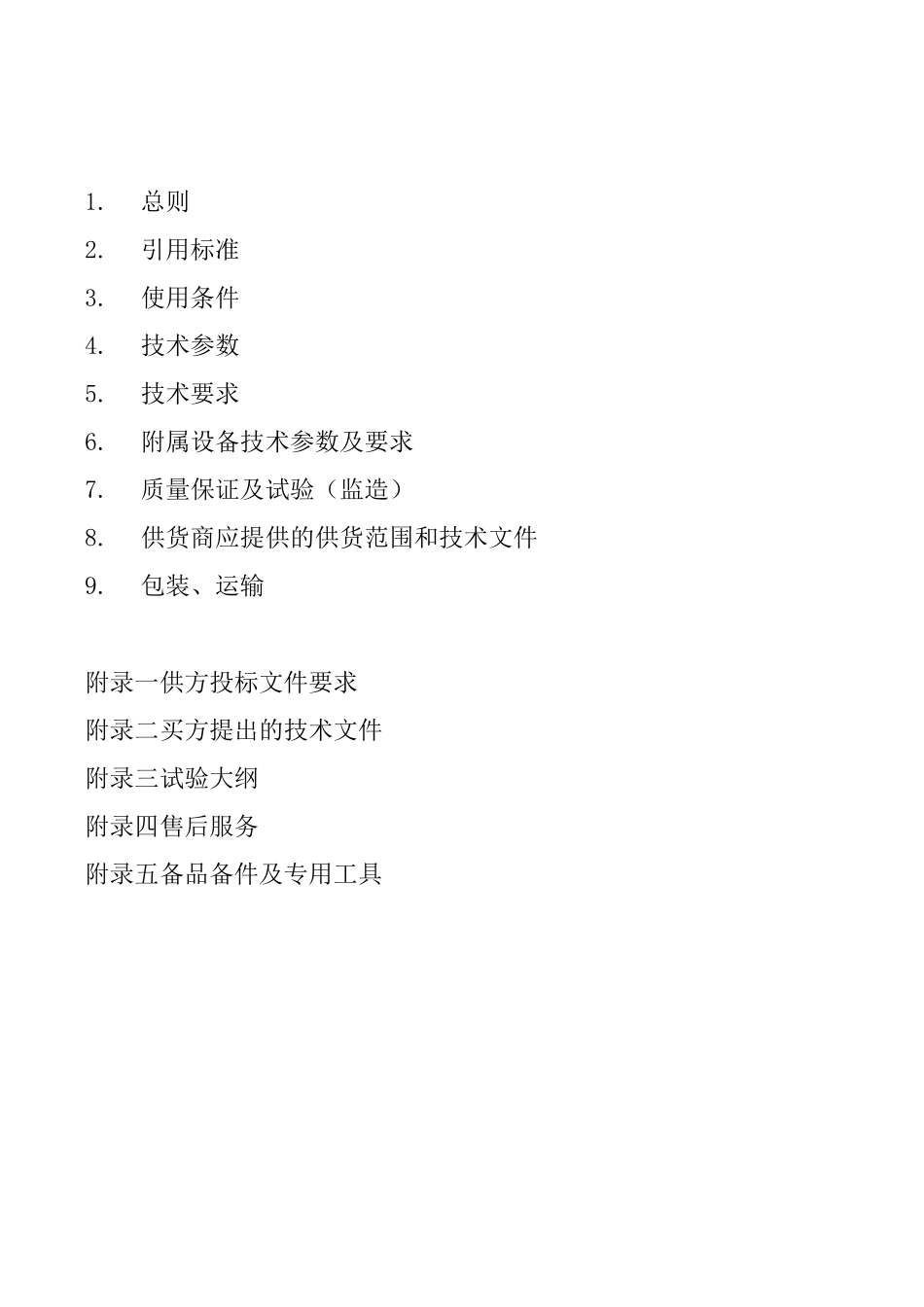

1.总则2.引用标准3.使用条件4.技术参数5.技术要求6.附属设备技术参数及要求7.质量保证及试验（监造）8.供货商应提供的供货范围和技术文件9.包装、运输附录一供方投标文件要求附录二买方提出的技术文件附录三试验大纲附录四售后服务附录五备品备件及专用工具1总则1.1本设备技术规范书仅限于10kV户外共箱式交流高压环网柜。它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合或优于本规范书和工业标准的优质产品。1.3本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。1.4本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。1.5本设备技术规范书未尽事宜,由买卖双方协商确定。1.6买方所指定产品厂家的元器件质量由卖方负责。2引用标准户外环网柜各项技术指标应完全满足或更优于下列有关标准：2.1符合国际电工委员会IEC694、298、420、265、129、56、529标准。2.2符合有关国家标准。GBll022-89《高压开关设备通用技术条件》GB1984-2003《交流高压断路器》GB/T16927.1T997《高电压试验技术》GB3906-1991《3-35KV金属封闭开关设备》GB763-1990《交流高压电器在长期工作时的发热》DL/T402-1999《交流高压断路器订货技术条件》DL/T593-1996《高压开关设备的共用订货技术导则》GB1208-1997《电流互感器》GB1207-1997《电压互感器》GB4208-1993《外壳防护等级》GB311.1-1997《高压输变电设备的绝缘配合》GB11033.1-89《额定电压26/35KV及以下电力电缆附件基本技术要求》GB3804-90《3-63kV交流咼压负荷开关》DL/T403-2000《12KV〜40.5KV咼压真空断路器订货技术条件》DL/T404-1997《户内交流咼压开关柜订货技术条件》柜内所配全部设备及连接方式均应满足国标或者电力工业标准。3、使用条件安装场所：户外海拔咼度:1000米最咼温度:40°C最低温度:-40°C最大日平均温差:25C污秽等级:3级空气相对湿度：日平均相对湿度不大于95％(25C)月平均相对湿度不大于90%(25°C)防护等级:外箱体IP33开关箱本体IP67地震裂度：8度水平加速度不大于0.3m/S2垂直加速度不大于0.15m/S2安装地点倾斜度：V3°外绝缘防护等级：W级4、技术参数4.1负荷开关主要技术参数额定电压12kV额定电流630A额定频率50Hz额定开断电流630A额定短时耐受电流（RMS）20kA/4Sec额定峰值耐受电流（峰值）50kA额定短路关合电流（峰值）50kA闭环开断电流630A额定电缆充电开断电流135A5％额定有功负载开断电流31.5A接地开关短时耐受电流25kA/2Sec工频绝缘水平（1分钟）相间及地42kV隔离断口49kV雷电冲击绝缘水平（峰值）相间及地75kV隔离断口85kV操作次数主回路5000次机械操作次数接地回路2000次额定有功负载开断电流次数400次其它额定SF6气体压力20°CPSI.G5(0.3kg/cm2G)SF6气体泄露率V0.025%/年4.2真空开关主要技术参数额定电压12kV额定电流630A额定频率50Hz额定短路开断电流20kA额定短时耐受电流20kA/4Sec额定峰值耐受电流（峰值）50kA额定短路关合电流（峰值）50kA工频绝缘水平（1分钟）相间及地42kV隔离断口49kV雷电冲击绝缘水平（峰值）相间及地75kV隔离断口85kV操作次数主回路5000次机械操作次数接地回路2000次额定有功负载开断电流次数2000次5、技术要求5.1环网柜的技术要求5.1.1环网柜为户外型，全绝缘、全密封、全屏蔽结构，无需绝缘距离，并且抗重污秽、抗凝露、抗水淹，满足户外全天候运行条件。5.1.2结构紧凑、体积小（单体间隔尺寸小于500mm）,安装简单，操作维护方便。使用寿命30年。5.1.3户外箱体材料全部采用表面喷塑的覆铝锌钢板，厚度不小于1.5mm,具有强的抗腐蚀能力，箱体零件均为板金构件，不得采用焊接工艺，重量轻，美观大方。颜色：浅绿。5.1.4箱体具有足够的机械强度，在起吊、运输和安装过程中不变形。5.1.5箱体设有足够的通风口和隔热措施，确保在正常环境下运行时，所有电器设备的温升不超过其最高允许值。5.1.6箱体的所有门向外开，开启角度大于90°，并设有定位装置。所有的门均具有密封措...
