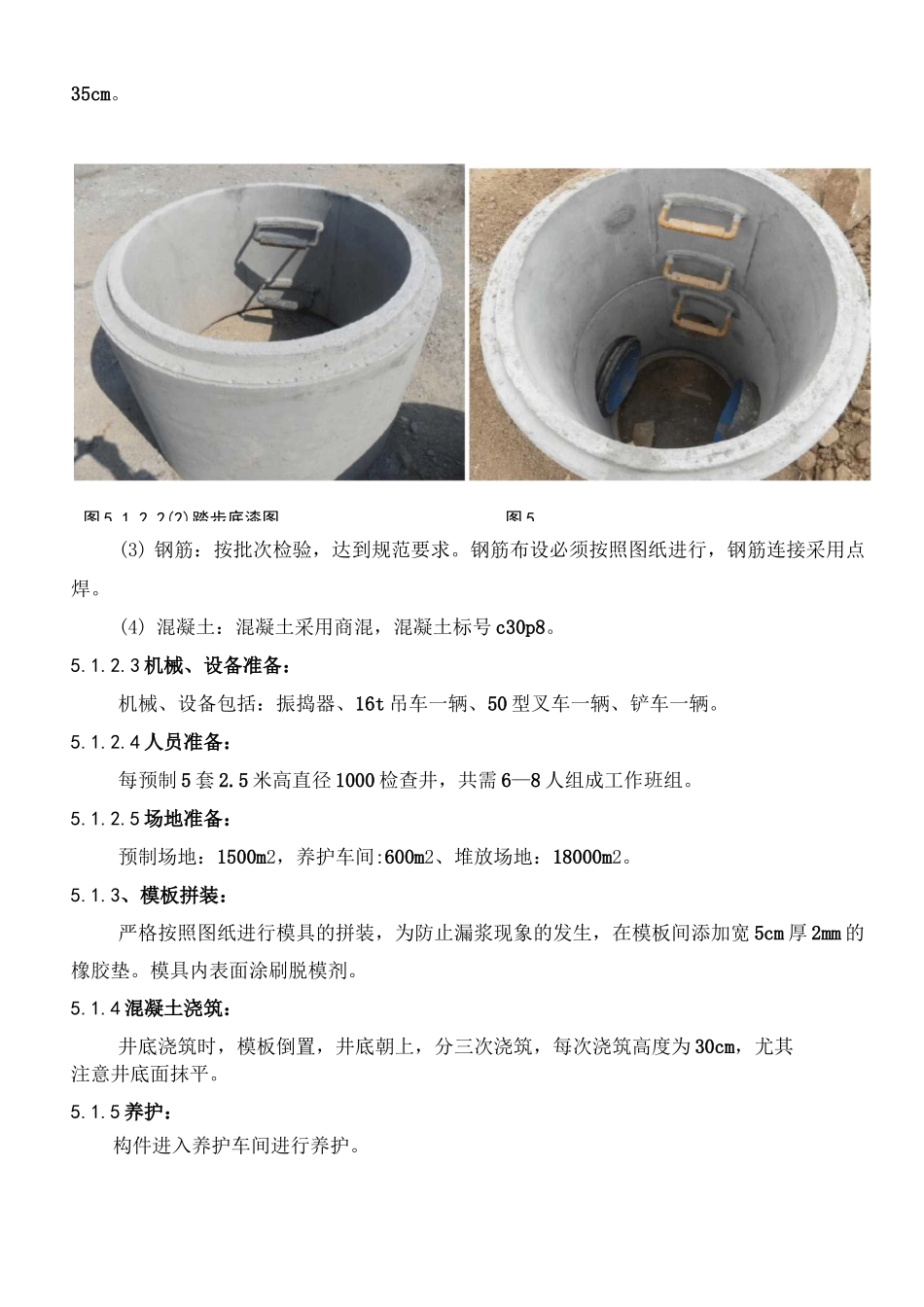

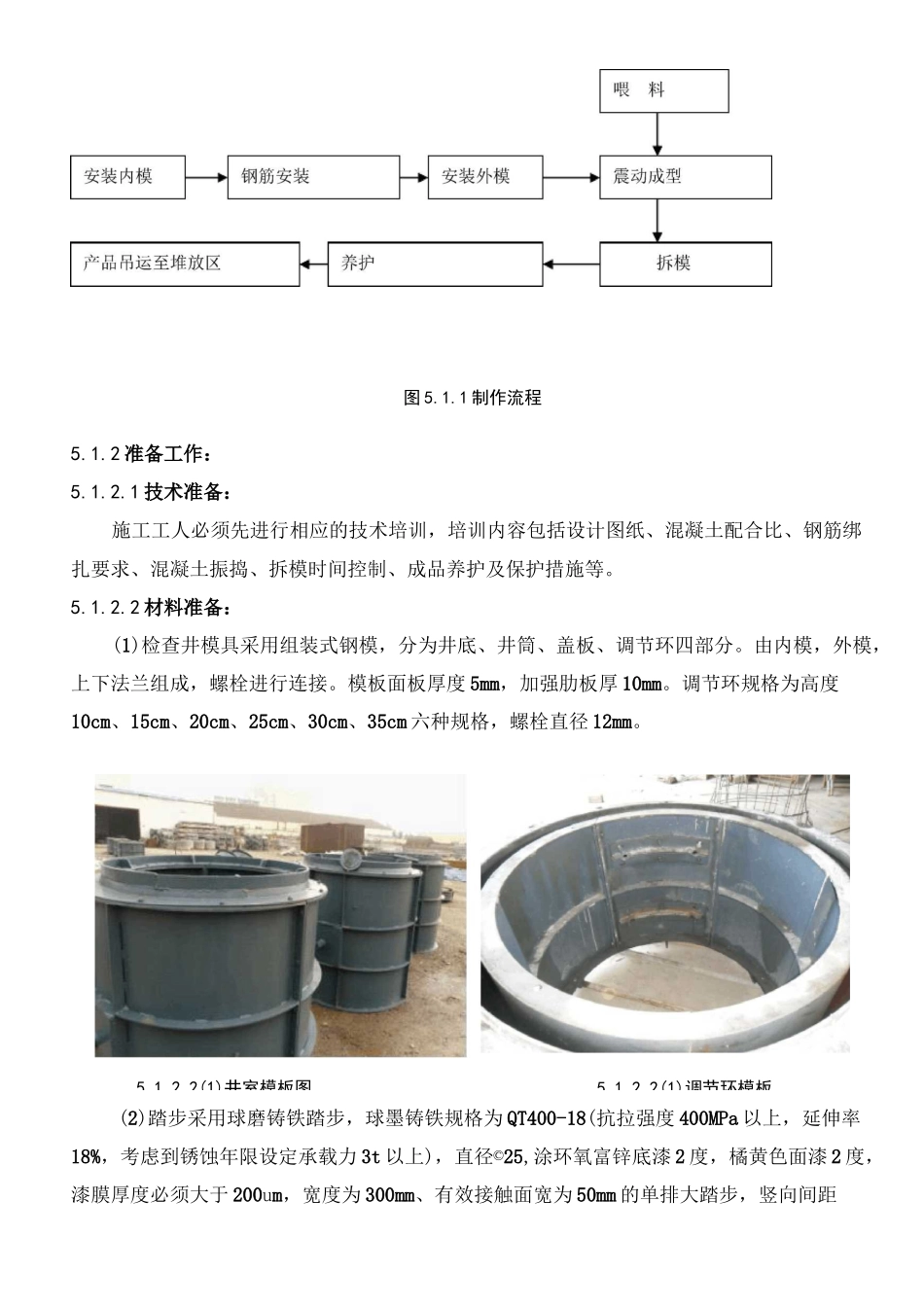

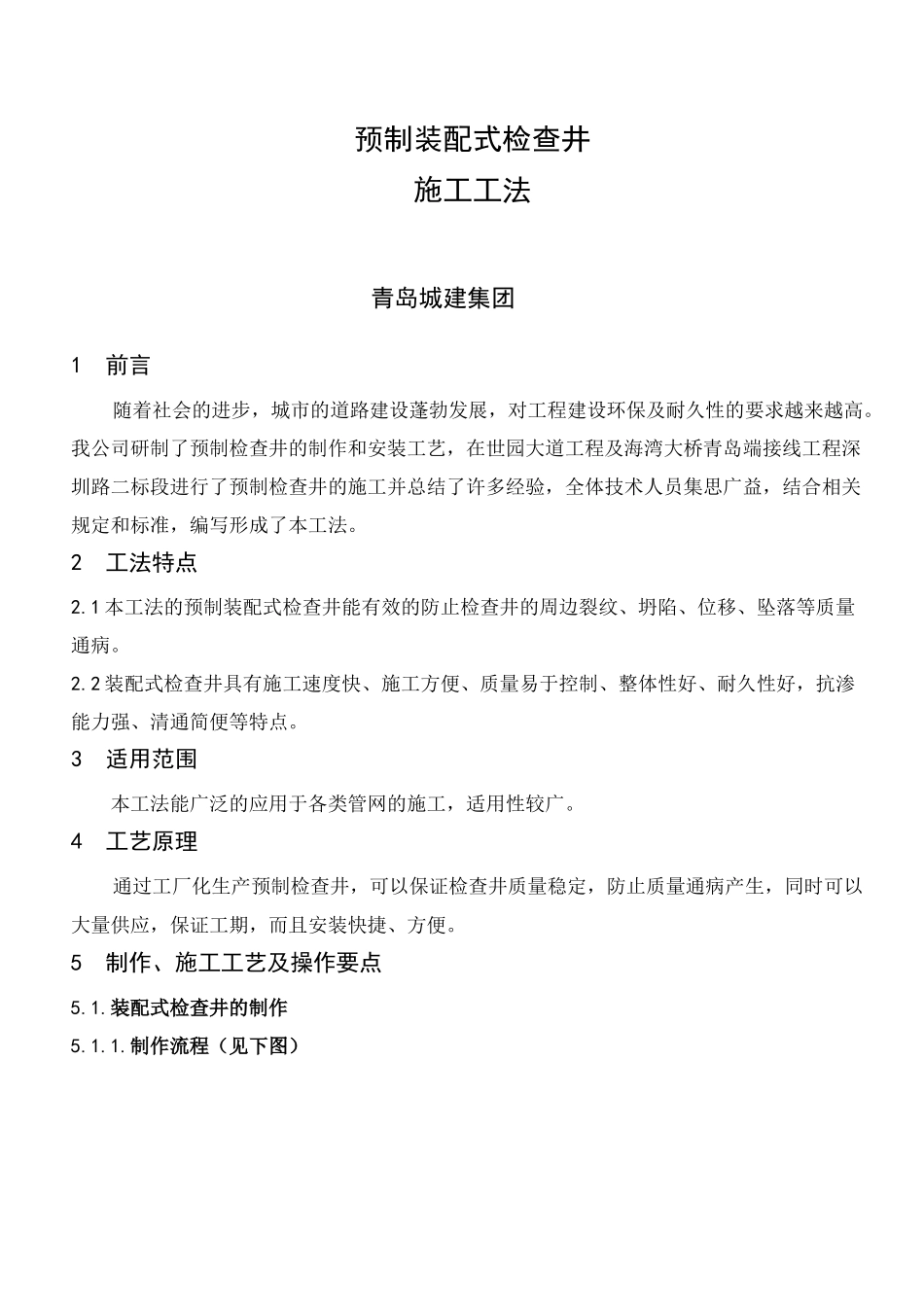

预制装配式检查井施工工法青岛城建集团1前言随着社会的进步，城市的道路建设蓬勃发展，对工程建设环保及耐久性的要求越来越高。我公司研制了预制检查井的制作和安装工艺，在世园大道工程及海湾大桥青岛端接线工程深圳路二标段进行了预制检查井的施工并总结了许多经验，全体技术人员集思广益，结合相关规定和标准，编写形成了本工法。2工法特点2.1本工法的预制装配式检查井能有效的防止检查井的周边裂纹、坍陷、位移、坠落等质量通病。2.2装配式检查井具有施工速度快、施工方便、质量易于控制、整体性好、耐久性好，抗渗能力强、清通简便等特点。3适用范围本工法能广泛的应用于各类管网的施工，适用性较广。4工艺原理通过工厂化生产预制检查井，可以保证检查井质量稳定，防止质量通病产生，同时可以大量供应，保证工期，而且安装快捷、方便。5制作、施工工艺及操作要点5.1.装配式检查井的制作5.1.1.制作流程（见下图）5.1.2.2(1)井室模板图5.1.2.2(1)调节环模板图5.1.1制作流程5.1.2准备工作：5.1.2.1技术准备：施工工人必须先进行相应的技术培训，培训内容包括设计图纸、混凝土配合比、钢筋绑扎要求、混凝土振捣、拆模时间控制、成品养护及保护措施等。5.1.2.2材料准备：(1)检查井模具采用组装式钢模，分为井底、井筒、盖板、调节环四部分。由内模，外模，上下法兰组成，螺栓进行连接。模板面板厚度5mm，加强肋板厚10mm。调节环规格为高度10cm、15cm、20cm、25cm、30cm、35cm六种规格，螺栓直径12mm。(2)踏步采用球磨铸铁踏步，球墨铸铁规格为QT400-18(抗拉强度400MPa以上，延伸率18%，考虑到锈蚀年限设定承载力3t以上)，直径©25,涂环氧富锌底漆2度，橘黄色面漆2度，漆膜厚度必须大于200um，宽度为300mm、有效接触面宽为50mm的单排大踏步，竖向间距图5.1.2.2(2)踏步底漆图图5.35cm。(3)钢筋：按批次检验，达到规范要求。钢筋布设必须按照图纸进行，钢筋连接采用点焊。(4)混凝土：混凝土采用商混，混凝土标号c30p8。5.1.2.3机械、设备准备：机械、设备包括：振捣器、16t吊车一辆、50型叉车一辆、铲车一辆。5.1.2.4人员准备：每预制5套2.5米高直径1000检查井，共需6—8人组成工作班组。5.1.2.5场地准备：预制场地：1500m2，养护车间:600m2、堆放场地：18000m2。5.1.3、模板拼装：严格按照图纸进行模具的拼装，为防止漏浆现象的发生，在模板间添加宽5cm厚2mm的橡胶垫。模具内表面涂刷脱模剂。5.1.4混凝土浇筑：井底浇筑时，模板倒置，井底朝上，分三次浇筑，每次浇筑高度为30cm，尤其注意井底面抹平。5.1.5养护：构件进入养护车间进行养护。5.2安装工艺及操作要点5.2.1工艺流程安装工艺流程如下：测量放线f预制检查井基底处理、垫层施工f井室拼装、连接管道f盖板吊装f井室内流槽浇筑f肥槽回填f井口处理f井盖安装。5.2.2施工操作要点5.2.2.1测量放线用全站仪进行检查井位和水准仪进行高程复核（具体要求如下）。检查项目允许偏差（mm）检查数量检查方法范围点数1平面轴线位置（轴向、垂直轴向）15每座2用钢尺量测、全站仪测量2结构断面尺寸+5,02用钢尺量测c井室3尺寸长、宽±102用钢尺量测直径4亠井口咼程农田或绿地+201用水准仪测量路面与道路规定一致5井底5高程开槽法管道铺设DiW1000±102Di>1000±15不开槽法管道铺设DiV1500+10,—20Di三1500+20,—40（踏步安装水平及垂直间距、外露长度±51用尺量测偏差较大值7脚窝咼、宽、深±108流槽宽度+10表5.2.2.15.2.2.2检查井底基础施工进行基底处理，按规范进行高程、平整度、地基承载力等项目的检查。地基承载力应确保120KPA以上。垫层注意控制高程和水平。5.2.2.3井室拼装、盖板吊装:装配式预制检查井吊装使用16T汽车吊，井筒拼装处采用1:2防水砂浆座浆处理。安装时注意井室垂直，注意井室预留口轴线与管道轴线相符合。盖板安装注意平整，咼程控制低于路基顶标咼。4—6名工人配合吊装，其中槽边1—2人负责挂钩，槽内3—4人负责调整方向等。根据现场经验，半小时左右可以完成整个井室拼装。图5.2.2.3井室拼装图5.2.2.4管道与检查井衔接为重要环节检查井与管道连接，采用1:2防水砂浆嵌缝封堵，然后再涂刷JS防水涂料2-3遍。具体做法为：在...
