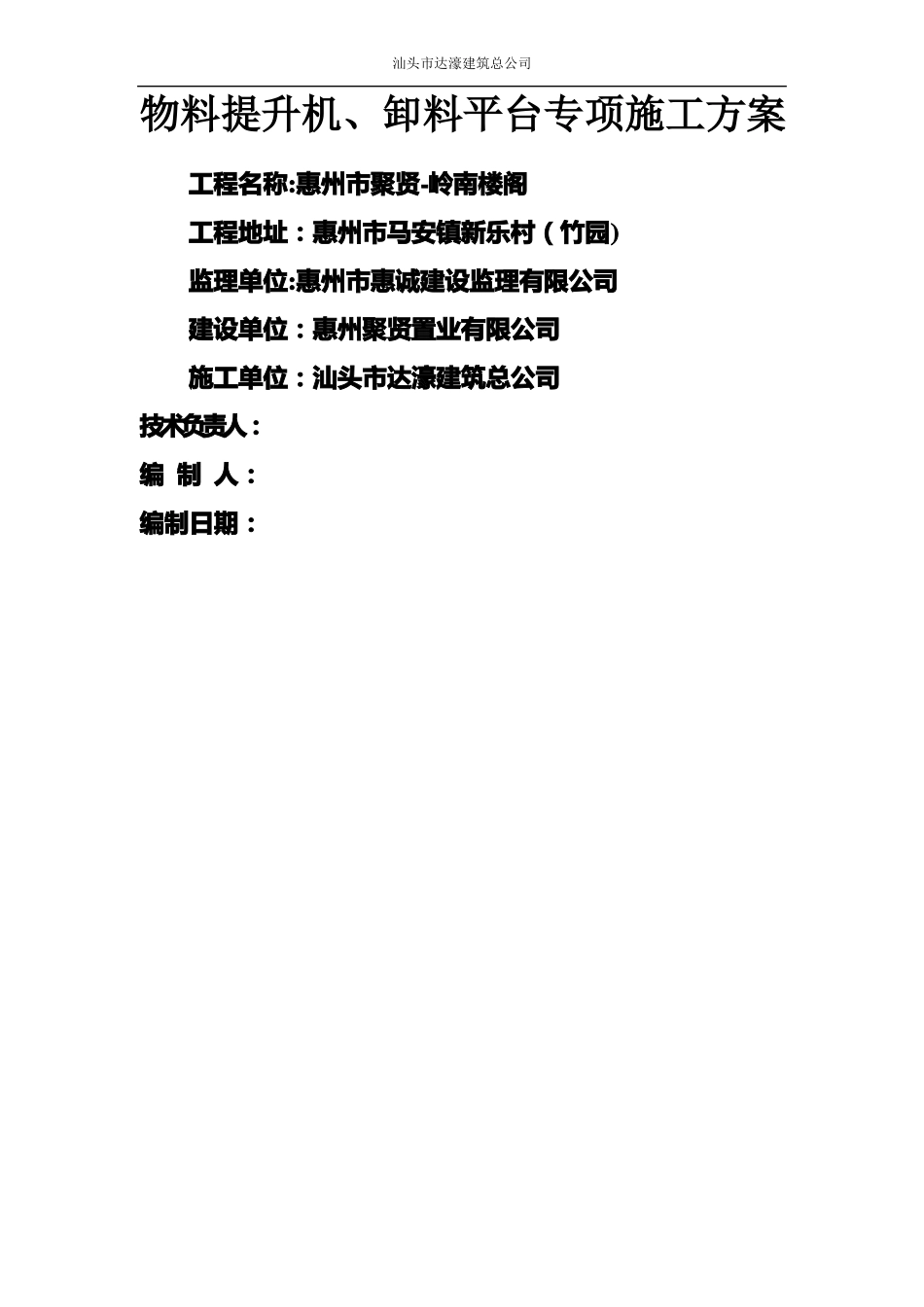

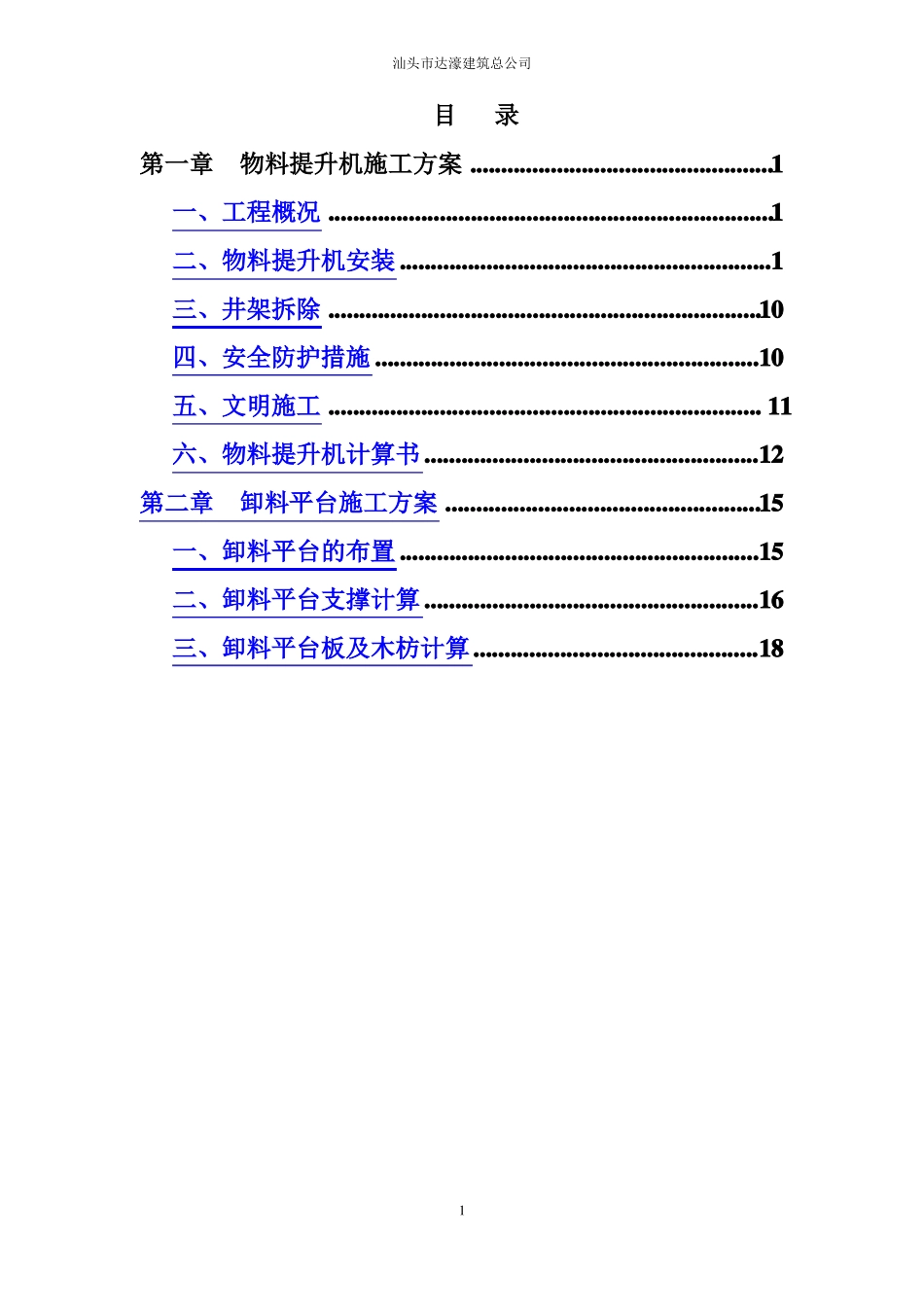

汕头市达濠建筑总公司物料提升机、卸料平台专项施工方案工程名称:惠州市聚贤-岭南楼阁工程地址:惠州市马安镇新乐村(竹园)监理单位:惠州市惠诚建设监理有限公司建设单位:惠州聚贤置业有限公司施工单位:汕头市达濠建筑总公司技术负责人:编制人:编制日期:汕头市达濠建筑总公司目录第一章物料提升机施工方案.................................................1一、工程概况........................................................................1二、物料提升机安装............................................................1三、井架拆除......................................................................10四、安全防护措施..............................................................10五、文明施工......................................................................11六、物料提升机计算书......................................................12第二章卸料平台施工方案...................................................15一、卸料平台的布置..........................................................15二、卸料平台支撑计算......................................................16三、卸料平台板及木枋计算..............................................181汕头市达濠建筑总公司物料提升机、卸料平台专项施工方案第一章物料提升机施工方案一、工程概况本工程位于惠州市马安镇,惠州聚贤置业有限公司投资兴建。本工程为一栋商务楼及多栋别墅建筑群,由于工期的要求,现开工11栋,分别是商务楼、1#楼、2#楼、3#楼、4#楼、5#楼、6#楼、7#楼、9#楼、10#楼、12楼,其中商务楼地下1层、地上5层.建筑面积8736。13㎡其它总建筑面积为2165.71㎡、6473。64㎡、3492。24㎡、4586。34㎡、2758。81㎡、4919.09㎡、4321。3㎡、6433。05㎡、4586.34㎡、4321。3㎡,建筑高度分别为23.25m及16.2m。本工程使用10台物料提升机,安装总高度约24及17米.顶端设一道缆风绳ø10缆风绳,中部设置附墙刚性锚固。二、物料提升机安装(一)安装及调试1、施工前的工作:(1)井架安装前应对安装人员进行安全技术的培训。对质量及安全防护要求详细交底。(2)对安装的提升机、架体配件、杆件的规格质量和场地环境进行全面检查,确认符合规范和产品说明的有关要求。(3)安装班组人员要有明确的分工,确定指挥人员,设置安全警戒区,挂设安全标志,并派监护人员排除作业障碍.(4)根据设计要求核对安装高度。1汕头市达濠建筑总公司(5)安装作业前检查的内容包括:1)金属结构的成套性和完整性.2)提升机构是否完整良好。3)电气设备是否安全可靠。4)基础位置和做法是否符合要求.5)附墙架连接埋件的位置是否正确和埋设牢靠。6)必备的各安全装置是否具备和性能是否可靠。7)人员组成为:指挥1人,井架安装5人,电工2人,焊工1人,安全责任人1人。2、钢井架的安装(1)钢塔基础钢塔底座四个角相应固定在同一水平高度的四个砼墩上,钢塔周边300mm范围内捣C20素砼150mm厚。并做好排水设施。(2)钢塔安装程序:基础施工→底座安装→立柱→横杆→斜杆→标准节→外导轨、塔顶大梁、顶滑轮等→连墙杆。(3)钢塔地基要水平,按钢塔基础图要求施工.将钢塔底塔架拴结,置于基础平面上,校正水平及方框四角90°,将底架与地脚螺栓拧紧牢固。地脚螺栓材质、规格、预埋尺寸应符合提升机使用说明书的要求。(4)立柱分左右两种规格,安装时应注意其上部连接板的方向,不得乱装。(5)立柱用M18螺栓连接,其余均用M16。2汕头市达濠建筑总公司(6)安装钢塔前,检查底架与基础的紧固。钢塔首节安装,将各立柱连接底座上,横杆、斜杆、道轨继而连接好,所以连接螺栓暂不拧紧,校正立柱垂直度,框架平面90°角校正,边校正边紧固连接螺栓,每个杆件螺栓应采用扭矩板手扫紧牢固、可靠,不得松动和漏装。(7)设置作业人员上下爬梯,操作前,应铺好木枋,不得铺设探头枋(板)。(8)第二节按第一节方法安装.(9)外导轨、塔顶大梁,顶滑轮有偏边安装要求:1)外导轨安装外导轨安装时以塔中为基...
