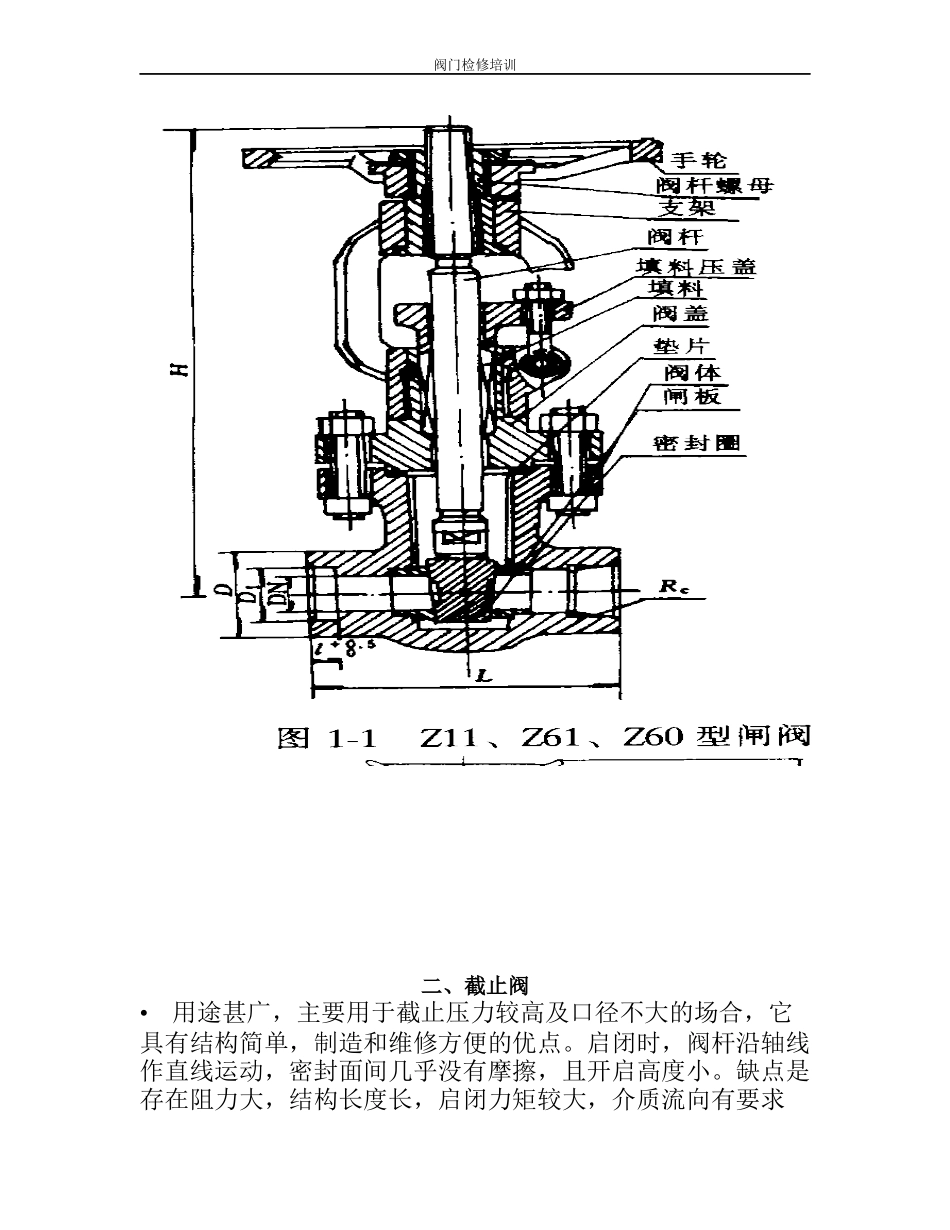

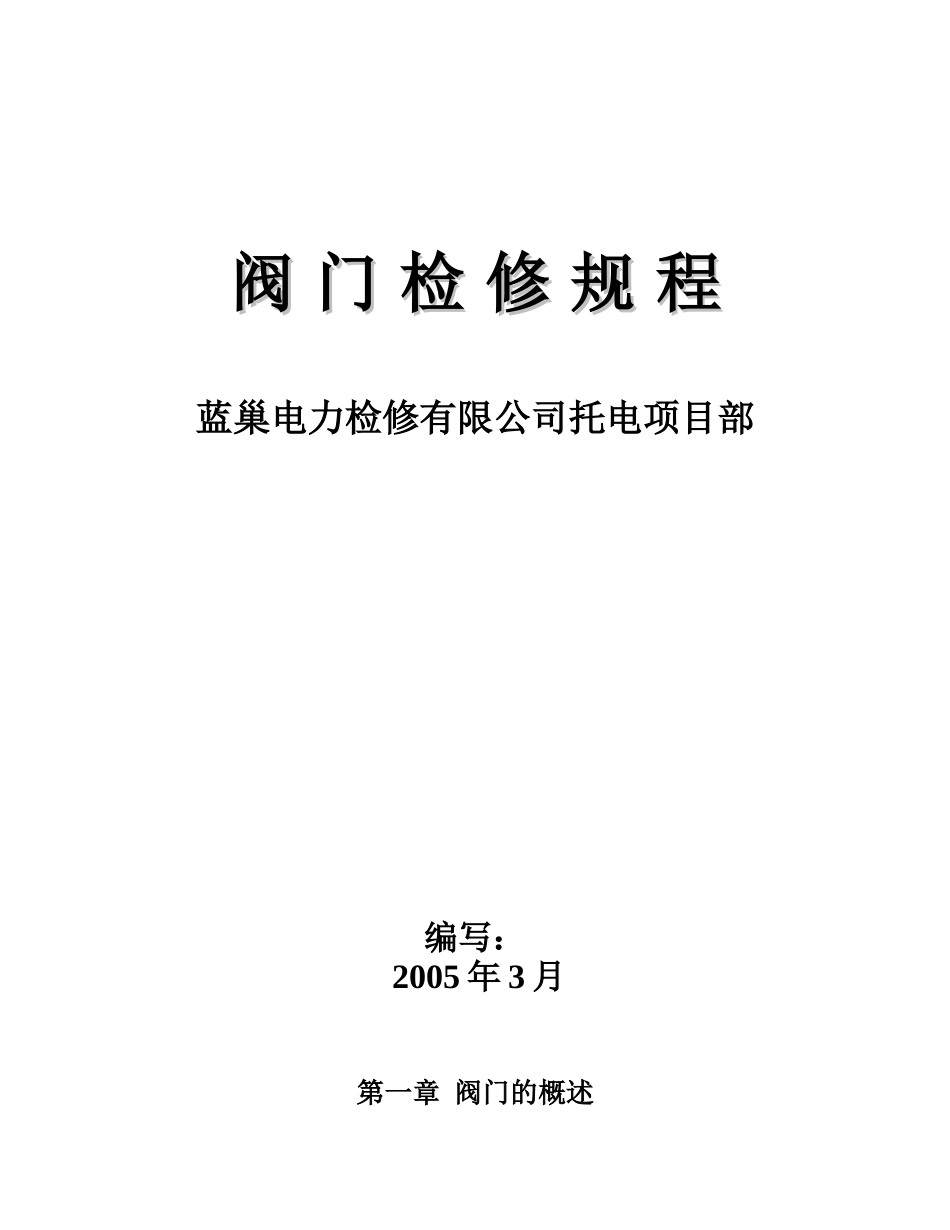

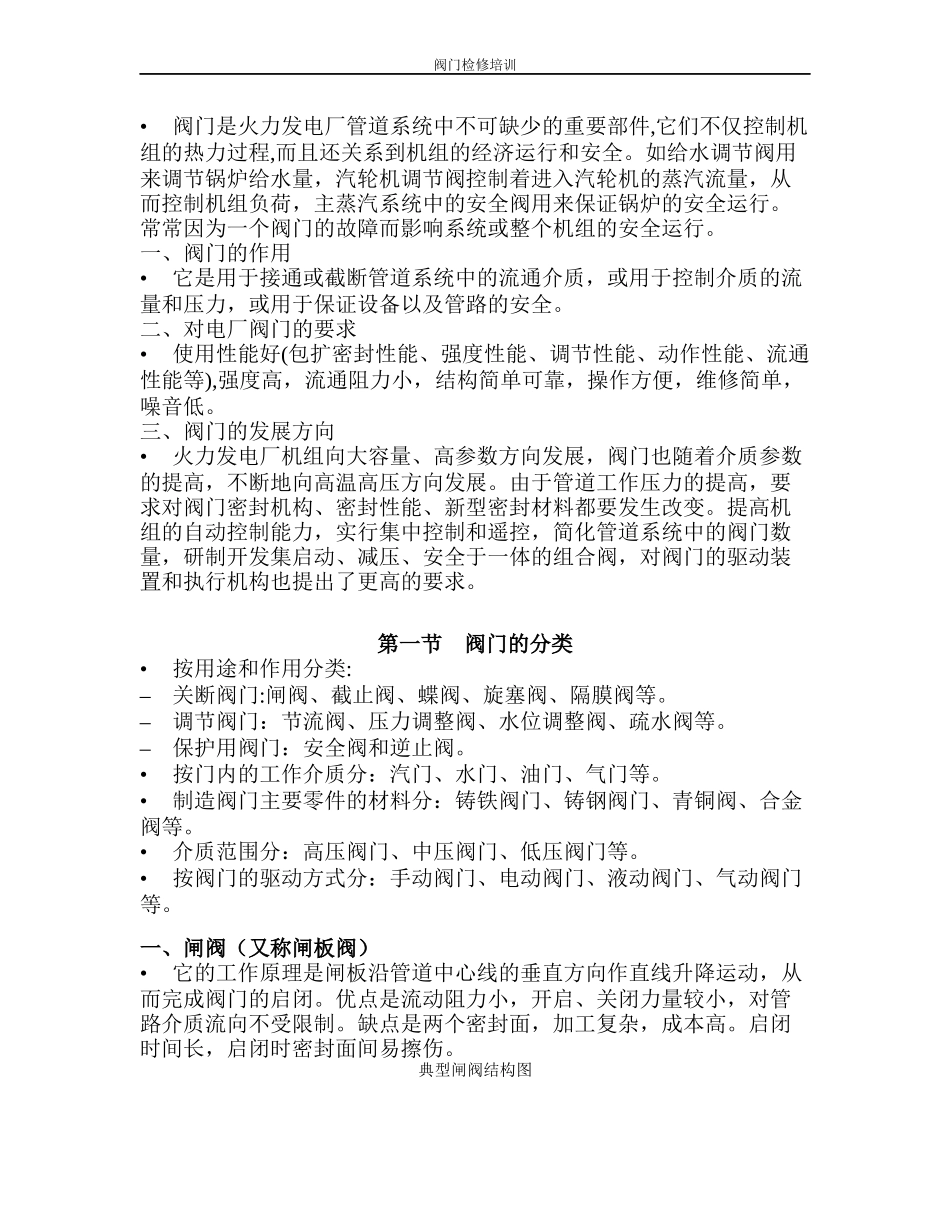

阀门检修规程阀门检修规程蓝巢电力检修有限公司托电项目部编写：2005年3月第一章阀门的概述阀门检修培训•阀门是火力发电厂管道系统中不可缺少的重要部件,它们不仅控制机组的热力过程,而且还关系到机组的经济运行和安全。如给水调节阀用来调节锅炉给水量，汽轮机调节阀控制着进入汽轮机的蒸汽流量，从而控制机组负荷，主蒸汽系统中的安全阀用来保证锅炉的安全运行。常常因为一个阀门的故障而影响系统或整个机组的安全运行。一、阀门的作用•它是用于接通或截断管道系统中的流通介质，或用于控制介质的流量和压力，或用于保证设备以及管路的安全。二、对电厂阀门的要求•使用性能好(包扩密封性能、强度性能、调节性能、动作性能、流通性能等),强度高，流通阻力小，结构简单可靠，操作方便，维修简单，噪音低。三、阀门的发展方向•火力发电厂机组向大容量、高参数方向发展，阀门也随着介质参数的提高，不断地向高温高压方向发展。由于管道工作压力的提高，要求对阀门密封机构、密封性能、新型密封材料都要发生改变。提高机组的自动控制能力，实行集中控制和遥控，简化管道系统中的阀门数量，研制开发集启动、减压、安全于一体的组合阀，对阀门的驱动装置和执行机构也提出了更高的要求。第一节阀门的分类•按用途和作用分类:–关断阀门:闸阀、截止阀、蝶阀、旋塞阀、隔膜阀等。–调节阀门：节流阀、压力调整阀、水位调整阀、疏水阀等。–保护用阀门：安全阀和逆止阀。•按门内的工作介质分：汽门、水门、油门、气门等。•制造阀门主要零件的材料分：铸铁阀门、铸钢阀门、青铜阀、合金阀等。•介质范围分：高压阀门、中压阀门、低压阀门等。•按阀门的驱动方式分：手动阀门、电动阀门、液动阀门、气动阀门等。一、闸阀（又称闸板阀）•它的工作原理是闸板沿管道中心线的垂直方向作直线升降运动，从而完成阀门的启闭。优点是流动阻力小，开启、关闭力量较小，对管路介质流向不受限制。缺点是两个密封面，加工复杂，成本高。启闭时间长，启闭时密封面间易擦伤。典型闸阀结构图阀门检修培训二、截止阀•用途甚广，主要用于截止压力较高及口径不大的场合，它具有结构简单，制造和维修方便的优点。启闭时，阀杆沿轴线作直线运动，密封面间几乎没有摩擦，且开启高度小。缺点是存在阻力大，结构长度长，启闭力矩较大，介质流向有要求阀门检修培训（一般为中低压下进上出，高压上进下出）。典型截止阀结构图三、节流阀•外形和结构与截止阀基本相同，只是关闭器件有区别。最常见的是改变阀瓣的形状作为调节使用。其工作原理是根据介质流经截面突变处将产生压降，因此通过改变阀座处的通道面积，来调节介质的流量和•压力。它主要作为节流，因其调节精度不高，故不能作为调节阀使用。阀体结构有直通式和角式。节流阀的阀瓣形状•沟形：适用于深没装置作为膨胀阀；•窗形：适用于大口径阀；•柱塞形：适用于小口径阀节流阀的结构图阀门检修培训四、球阀•以球状件作为关闭元件，工作原理是借助手柄或其他驱动装置使球体旋转90度（特殊球阀例外），使球体的通孔与阀体通道中心线重合或垂直，即完成阀门的全开、全关。球阀•的主要特点是介质流动阻力小，开关迅速方便，一般情况球体只需转动90度就完成了全开全关动作，密封性较好。它但节流性能差，适用温度不高。球阀结构分类•一般球阀的结构可分为浮动球球阀和固定球球阀。浮动球球阀的球体自由支撑在阀座上，在介质压力作用下，在其流动方向产生位移，使它与阀座后密封面更紧密接触，但前密封面不能保证密封。固定球球阀的球体具有上下转轴，截止压力不能使它产生位移，而是靠浮动的阀座借助弹簧或介质压力建立密封。阀座有三种形式：阀前阀座密封、阀后阀座密封、阀前和阀后阀座都密封。阀门检修培训球阀结构图五、蝶阀•蝶阀的启闭件为圆盘状阀瓣，一般为实心，蝶板是通过转轴转动来完成阀门的启闭过程的。优点是结构简单，长度短、重量轻、体积小，易于实现快速启闭（阀瓣只需转90度即可全开全闭），驱动力小，流动阻力小，适用于制造大口径的阀，但由于密封结构和密封材料的问题，目前用于低压管道比较多。蝶阀结构图阀门检修培训六、隔膜...
