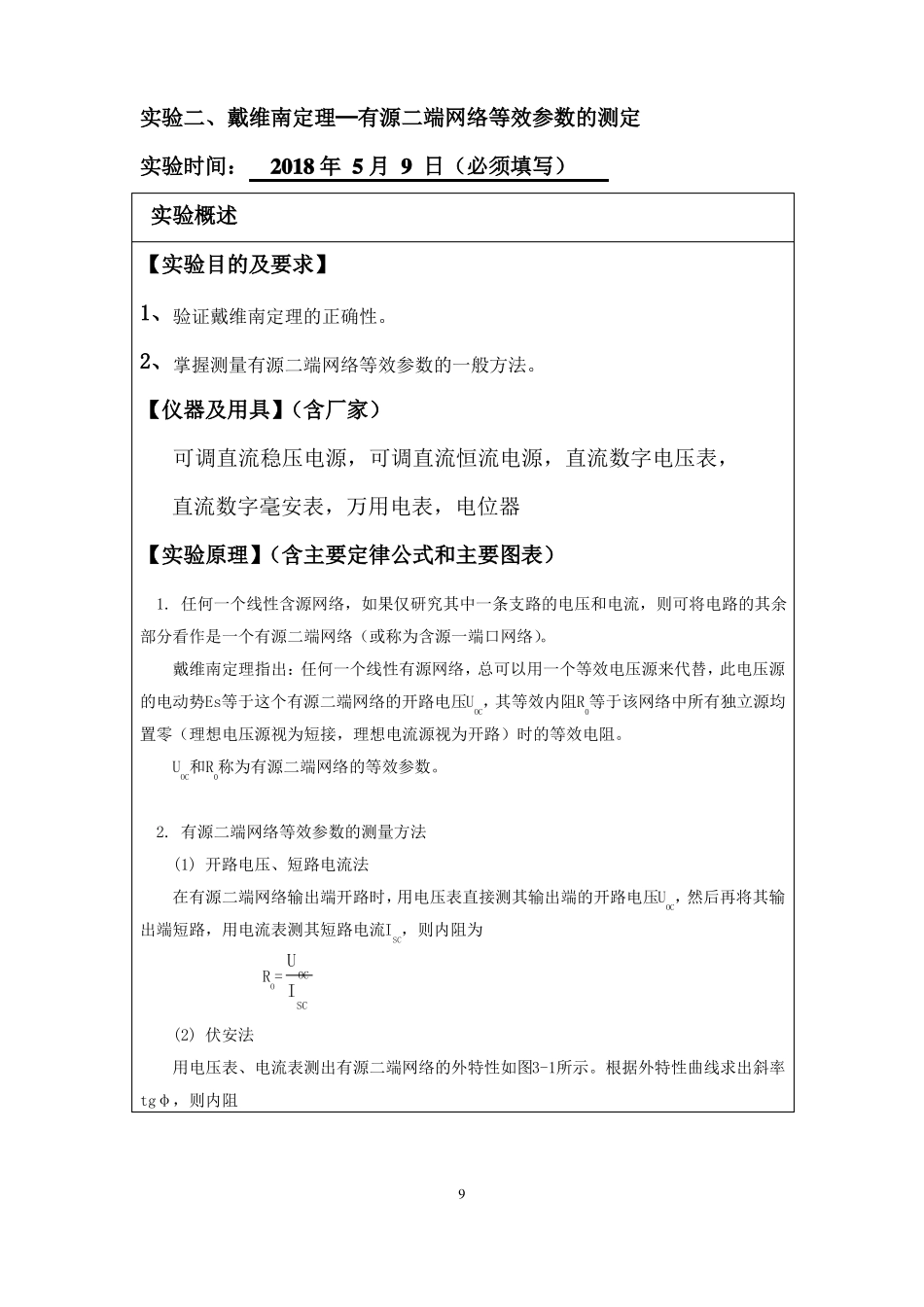

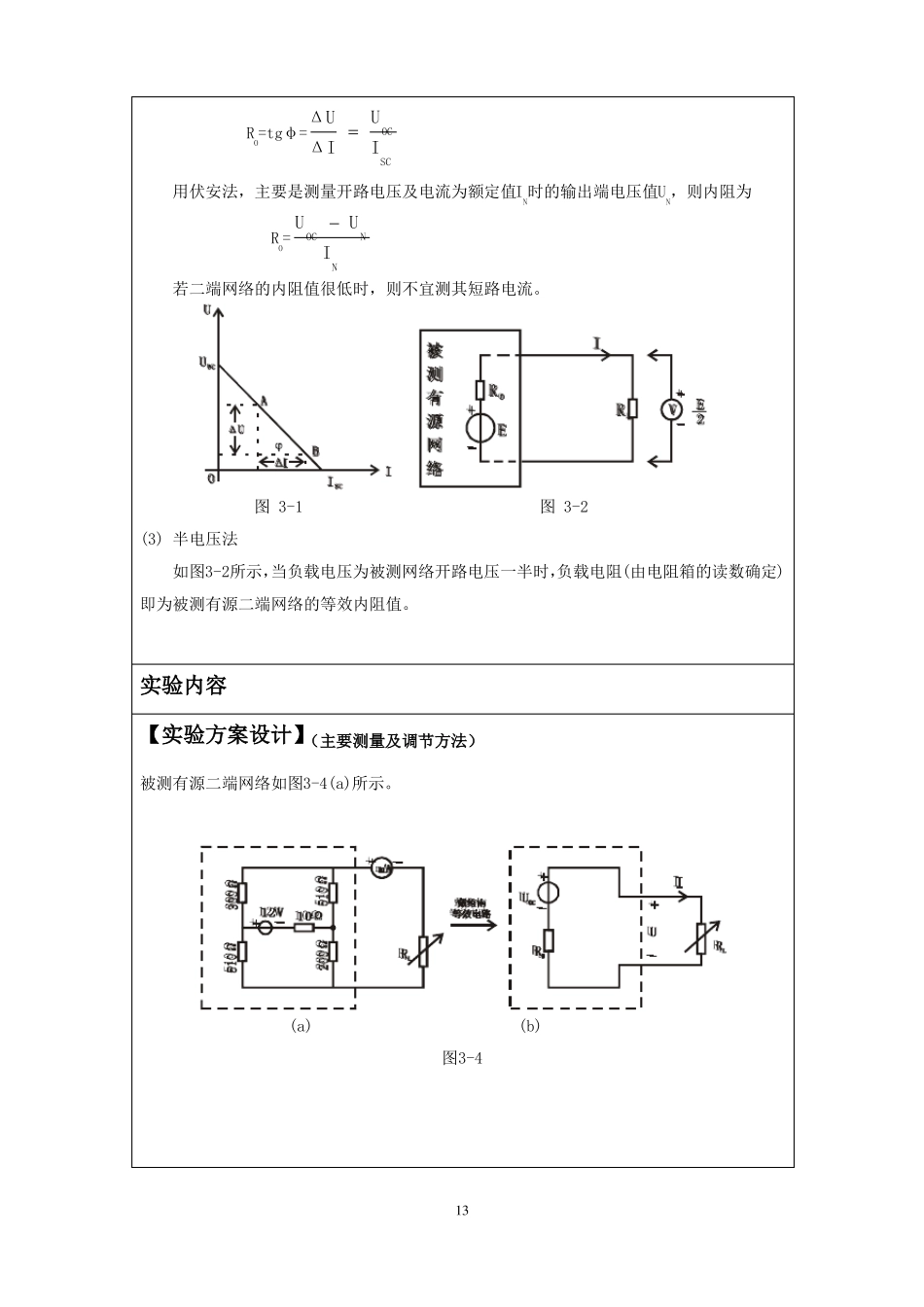

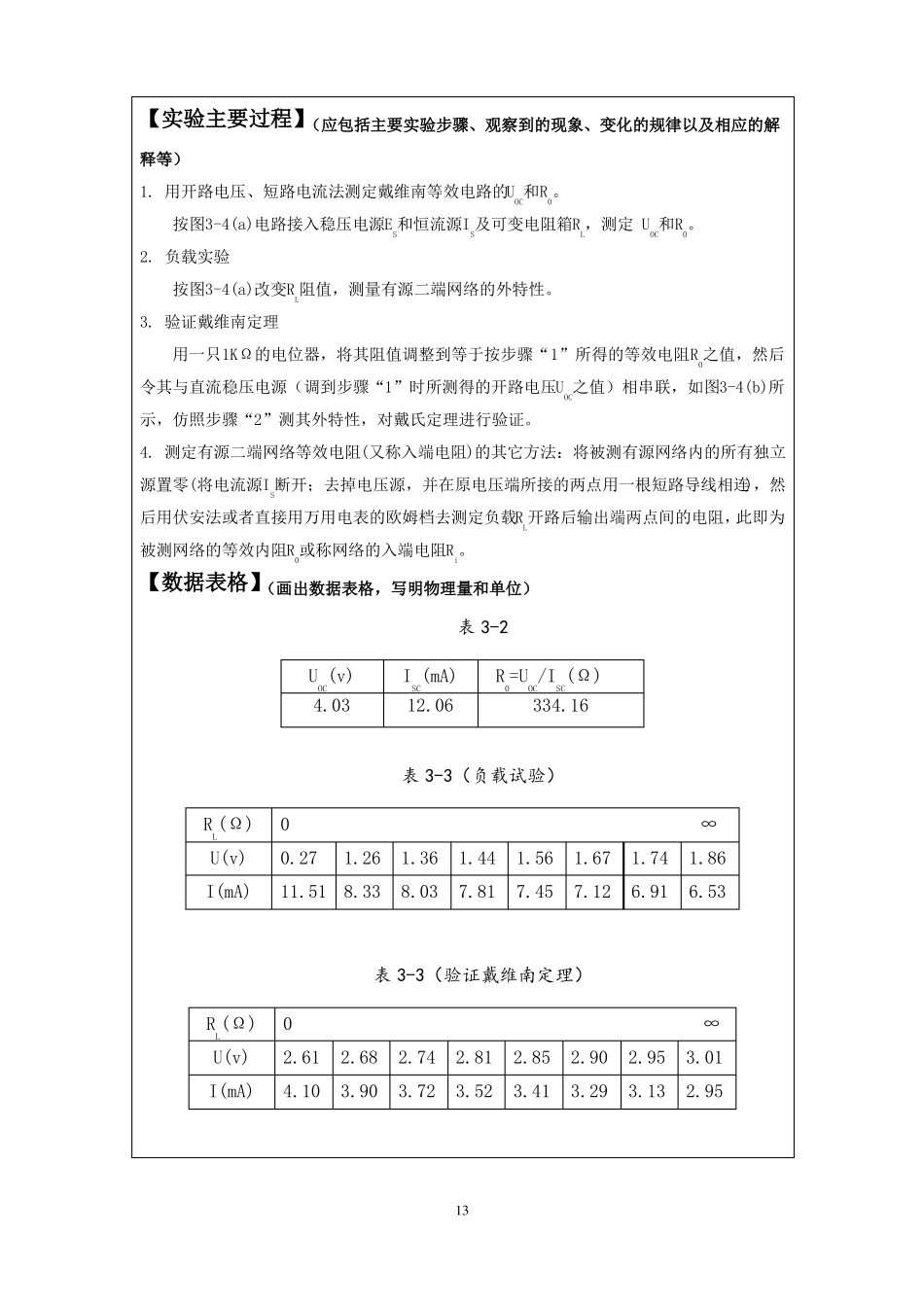

实验二、戴维南定理─有源二端网络等效参数的测定实验时间：2018年5月9日（必须填写）实验概述【实验目的及要求】1、验证戴维南定理的正确性。2、掌握测量有源二端网络等效参数的一般方法。【仪器及用具】（含厂家）可调直流稳压电源，可调直流恒流电源，直流数字电压表，直流数字毫安表，万用电表，电位器【实验原理】（含主要定律公式和主要图表）1.任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。戴维南定理指出：任何一个线性有源网络，总可以用一个等效电压源来代替，此电压源的电动势Es等于这个有源二端网络的开路电压UOC，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。UOC和R0称为有源二端网络的等效参数。2.有源二端网络等效参数的测量方法(1)开路电压、短路电流法在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压UOC，然后再将其输出端短路，用电流表测其短路电流ISC，则内阻为RO=UOCISC(2)伏安法用电压表、电流表测出有源二端网络的外特性如图3-1所示。根据外特性曲线求出斜率tgφ，则内阻9RO=tgφ=ΔUΔIUOCISC用伏安法，主要是测量开路电压及电流为额定值IN时的输出端电压值UN，则内阻为RO=UOCUNIN若二端网络的内阻值很低时，则不宜测其短路电流。图3-1图3-2(3)半电压法如图3-2所示，当负载电压为被测网络开路电压一半时，负载电阻(由电阻箱的读数确定)即为被测有源二端网络的等效内阻值。实验内容【实验方案设计】（主要测量及调节方法）被测有源二端网络如图3-4(a)所示。(a)(b)图3-413【实验主要过程】（应包括主要实验步骤、观察到的现象、变化的规律以及相应的解释等）1.用开路电压、短路电流法测定戴维南等效电路的UOC和R0。按图3-4(a)电路接入稳压电源ES和恒流源IS及可变电阻箱RL，测定UOC和R0。2.负载实验按图3-4(a)改变RL阻值，测量有源二端网络的外特性。3.验证戴维南定理用一只1KΩ的电位器，将其阻值调整到等于按步骤“1”所得的等效电阻R0之值，然后令其与直流稳压电源（调到步骤“1”时所测得的开路电压UOC之值）相串联，如图3-4(b)所示，仿照步骤“2”测其外特性，对戴氏定理进行验证。4.测定有源二端网络等效电阻(又称入端电阻)的其它方法：将被测有源网络内的所有独立源置零(将电流源IS断开；去掉电压源，并在原电压端所接的两点用一根短路导线相连)，然后用伏安法或者直接用万用电表的欧姆档去测定负载RL开路后输出端两点间的电阻，此即为被测网络的等效内阻R0或称网络的入端电阻Ri。【数据表格】（画出数据表格，写明物理量和单位）表3-2UOC(v)4.03ISC(mA)12.06R0=UOC/ISC(Ω)334.16表3-3（负载试验）RL(Ω)0∞U(v)I(mA)0.271.261.361.441.561.671.741.8611.518.338.037.817.457.126.916.53表3-3（验证戴维南定理）RL(Ω)0∞U(v)I(mA)2.612.682.742.812.852.902.953.014.103.903.723.523.413.293.132.9513【数据处理及结果】【讨论】1.注意测量时，电流表量程的更换。2.用万用电表直接测R0时，网络内的独立源必须先置零，以免损坏万用电表，其次，欧姆档必须经调零后再进行测量，改接线路时，要关掉电源。指导教师评语及成绩【评语】实验报告格式规范（是（），否（））；数据处理正确（是（），否（））;实验方案设计合理（是（），否（））。很好。成绩：指导教师签名：批阅日期：2017年月日13预习报告张贴处13
