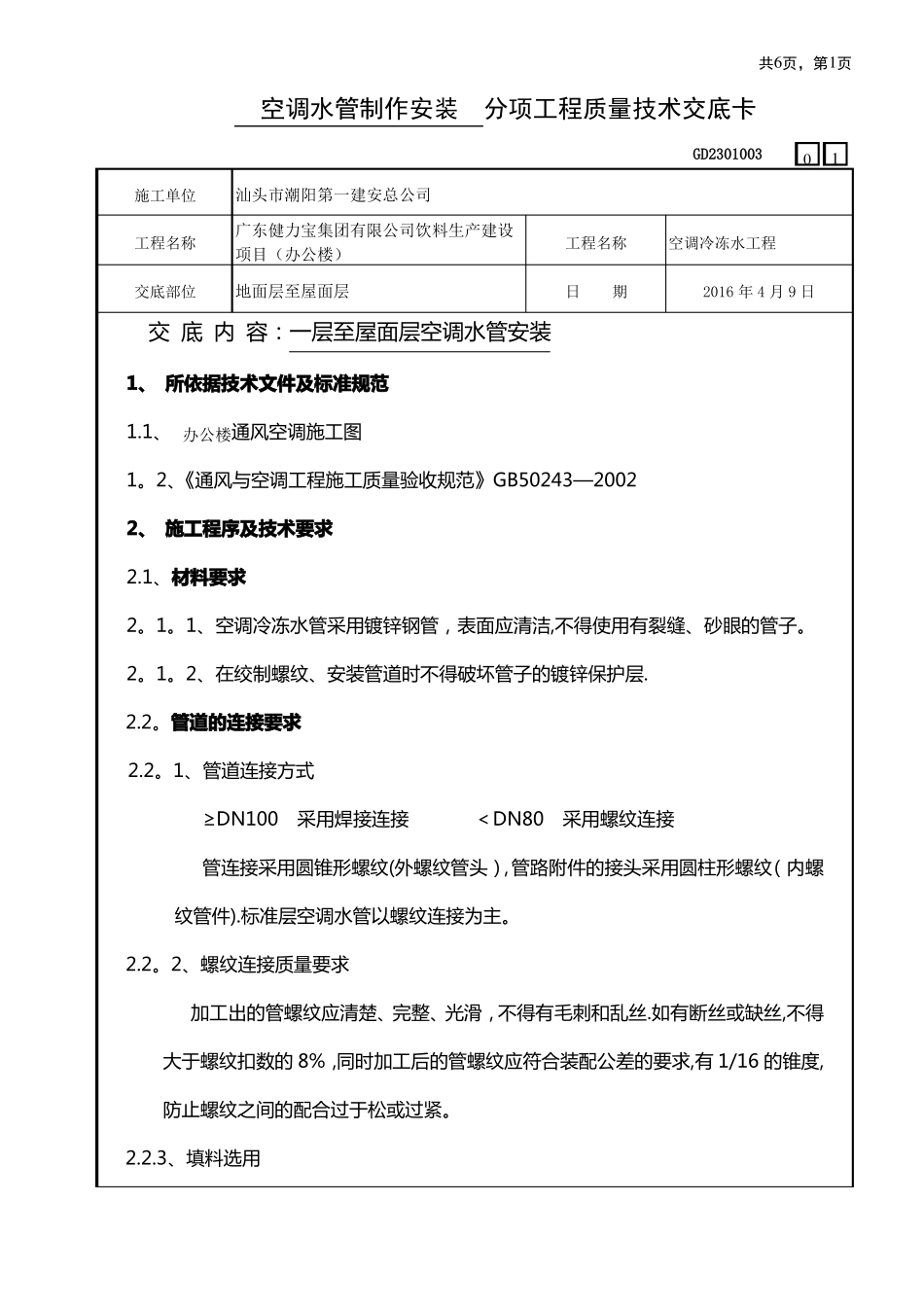

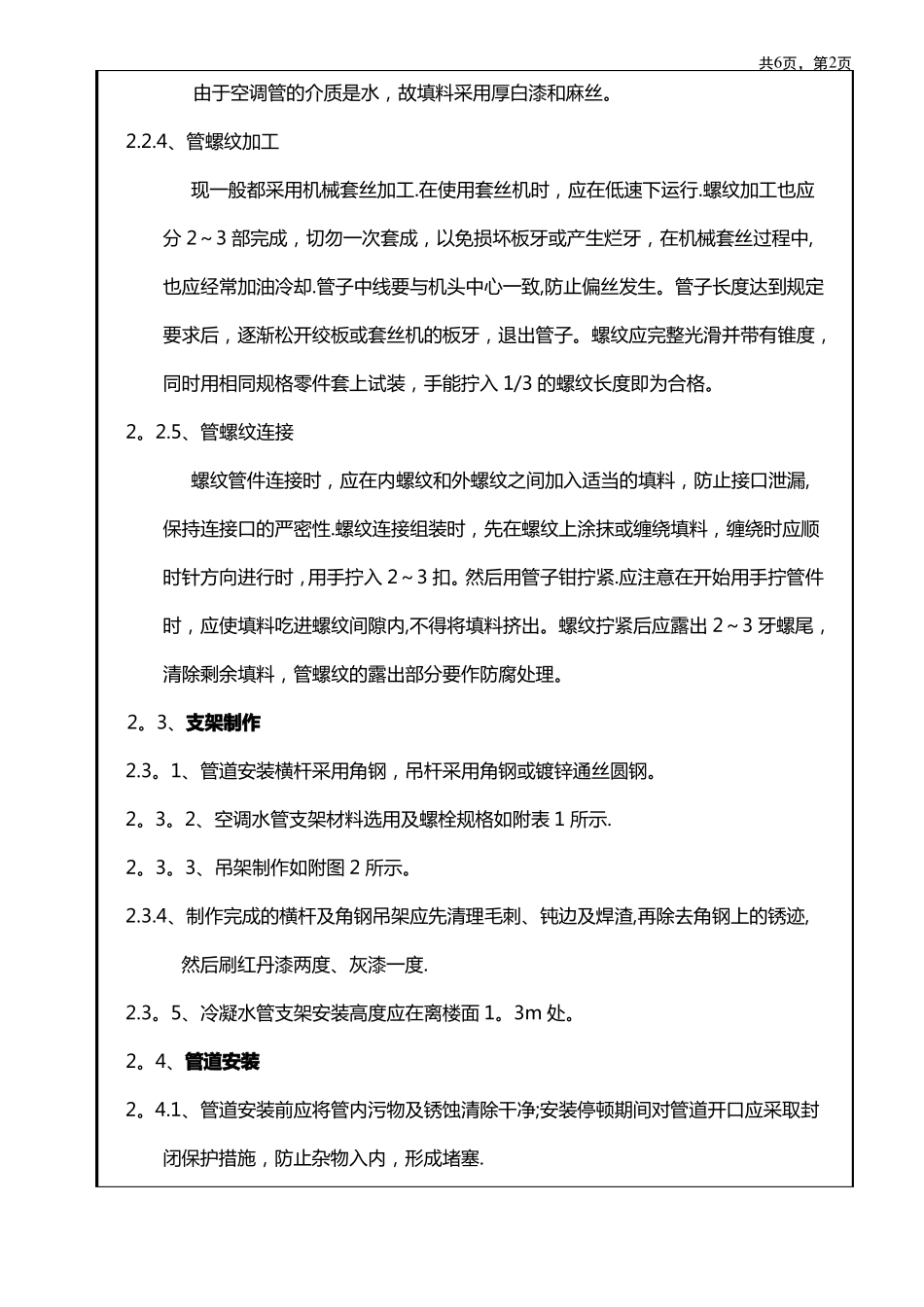

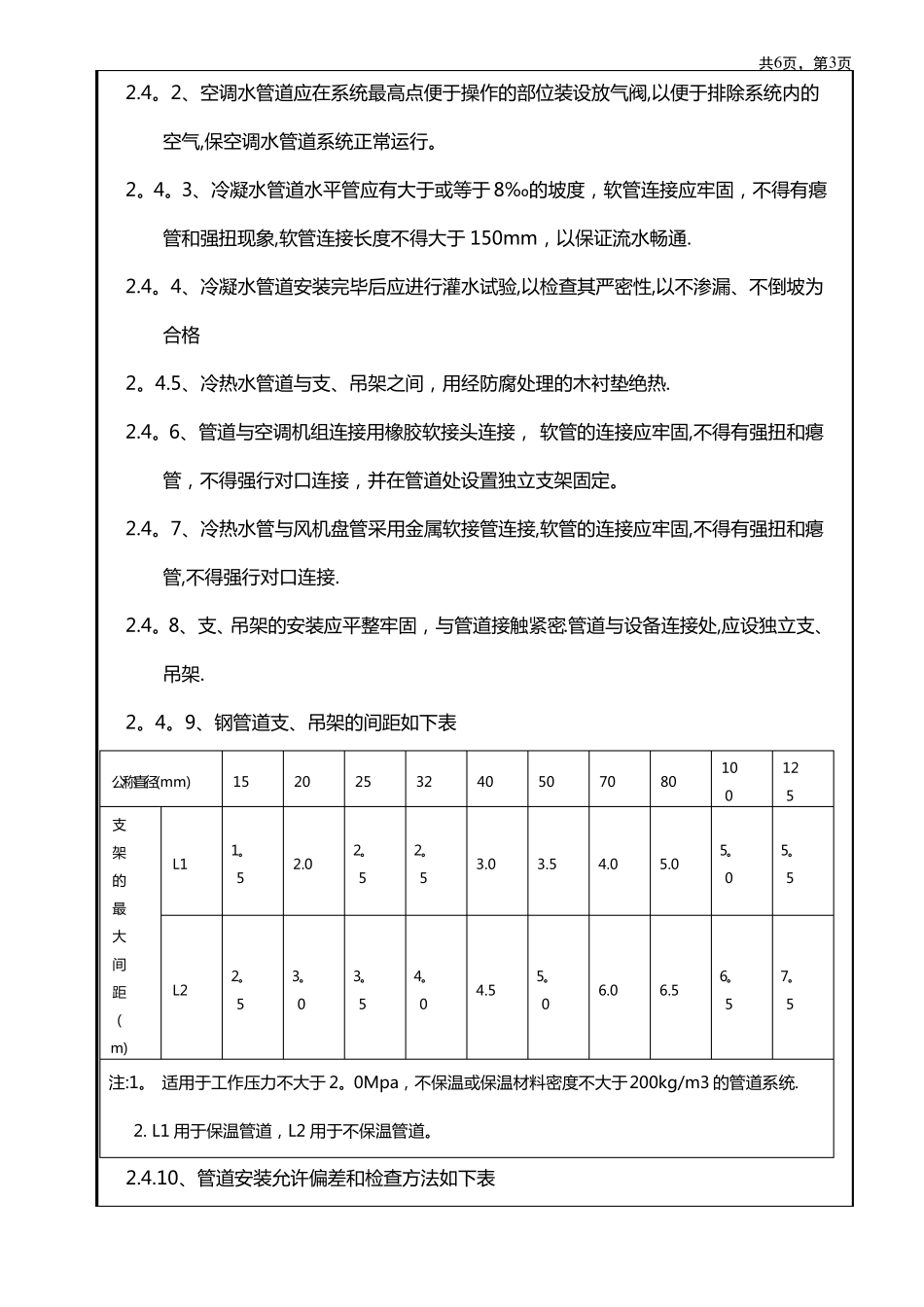

共6页，第1页空调水管制作安装分项工程质量技术交底卡GD2301003施工单位工程名称交底部位01汕头市潮阳第一建安总公司广东健力宝集团有限公司饮料生产建设项目（办公楼）地面层至屋面层工程名称日期空调冷冻水工程2016年4月9日交底内容：一层至屋面层空调水管安装1、所依据技术文件及标准规范1.1、办公楼通风空调施工图1。2、《通风与空调工程施工质量验收规范》GB50243—20022、施工程序及技术要求2.1、材料要求2。1。1、空调冷冻水管采用镀锌钢管，表面应清洁,不得使用有裂缝、砂眼的管子。2。1。2、在绞制螺纹、安装管道时不得破坏管子的镀锌保护层.2.2。管道的连接要求2.2。1、管道连接方式≥DN100采用焊接连接＜DN80采用螺纹连接管连接采用圆锥形螺纹(外螺纹管头），管路附件的接头采用圆柱形螺纹（内螺纹管件).标准层空调水管以螺纹连接为主。2.2。2、螺纹连接质量要求加工出的管螺纹应清楚、完整、光滑，不得有毛刺和乱丝.如有断丝或缺丝,不得大于螺纹扣数的8%，同时加工后的管螺纹应符合装配公差的要求,有1/16的锥度,防止螺纹之间的配合过于松或过紧。2.2.3、填料选用共6页，第2页由于空调管的介质是水，故填料采用厚白漆和麻丝。2.2.4、管螺纹加工现一般都采用机械套丝加工.在使用套丝机时，应在低速下运行.螺纹加工也应分2～3部完成，切勿一次套成，以免损坏板牙或产生烂牙，在机械套丝过程中,也应经常加油冷却.管子中线要与机头中心一致,防止偏丝发生。管子长度达到规定要求后，逐渐松开绞板或套丝机的板牙，退出管子。螺纹应完整光滑并带有锥度，同时用相同规格零件套上试装，手能拧入1/3的螺纹长度即为合格。2。2.5、管螺纹连接螺纹管件连接时，应在内螺纹和外螺纹之间加入适当的填料，防止接口泄漏,保持连接口的严密性.螺纹连接组装时，先在螺纹上涂抹或缠绕填料，缠绕时应顺时针方向进行时，用手拧入2～3扣。然后用管子钳拧紧.应注意在开始用手拧管件时，应使填料吃进螺纹间隙内,不得将填料挤出。螺纹拧紧后应露出2～3牙螺尾，清除剩余填料，管螺纹的露出部分要作防腐处理。2。3、支架制作2.3。1、管道安装横杆采用角钢，吊杆采用角钢或镀锌通丝圆钢。2。3。2、空调水管支架材料选用及螺栓规格如附表1所示.2。3。3、吊架制作如附图2所示。2.3.4、制作完成的横杆及角钢吊架应先清理毛刺、钝边及焊渣,再除去角钢上的锈迹,然后刷红丹漆两度、灰漆一度.2.3。5、冷凝水管支架安装高度应在离楼面1。3m处。2。4、管道安装2。4.1、管道安装前应将管内污物及锈蚀清除干净;安装停顿期间对管道开口应采取封闭保护措施，防止杂物入内，形成堵塞.共6页，第3页2.4。2、空调水管道应在系统最高点便于操作的部位装设放气阀,以便于排除系统内的空气,保空调水管道系统正常运行。2。4。3、冷凝水管道水平管应有大于或等于8‰的坡度，软管连接应牢固，不得有瘪管和强扭现象,软管连接长度不得大于150mm，以保证流水畅通.2.4。4、冷凝水管道安装完毕后应进行灌水试验,以检查其严密性,以不渗漏、不倒坡为合格2。4.5、冷热水管道与支、吊架之间，用经防腐处理的木衬垫绝热.2.4。6、管道与空调机组连接用橡胶软接头连接，软管的连接应牢固,不得有强扭和瘪管，不得强行对口连接，并在管道处设置独立支架固定。2.4。7、冷热水管与风机盘管采用金属软接管连接,软管的连接应牢固,不得有强扭和瘪管,不得强行对口连接.2.4。8、支、吊架的安装应平整牢固，与管道接触紧密.管道与设备连接处,应设独立支、吊架.2。4。9、钢管道支、吊架的间距如下表公称直径(mm)支架的最大间距（m)L22。53。03。54。05。06。57。5L11。52.02。52。53.03.54.05.05。05。515202532405070801001254.56.06.5注:1。适用于工作压力不大于2。0Mpa，不保温或保温材料密度不大于200kg/m3的管道系统.2.L1用于保温管道，L2用于不保温管道。2.4.10、管道安装允许偏差和检查方法如下表共6页，第4页2项目允许偏差（mm）检查方法。2.用直尺、拉线和尺量检查DN＞100mm2L‰,最大605、阀5L‰，最大25用直尺、垂线、拉线和尺量检查门、自DN≤水平管道平直度100mm2L‰，最大40立管垂直度注:L—管道的有效长度(mm）动排气装置、水过滤器等管道...
