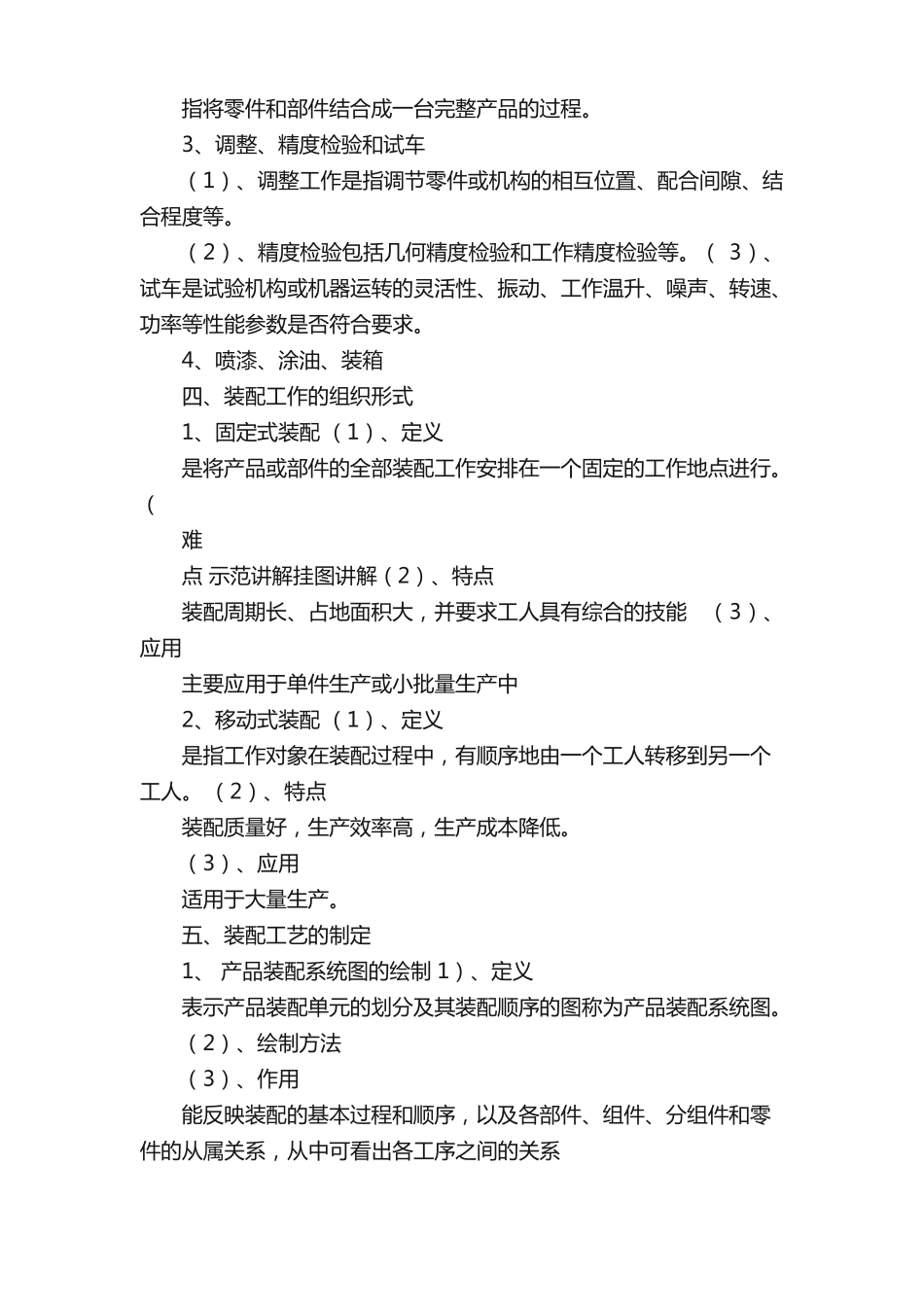

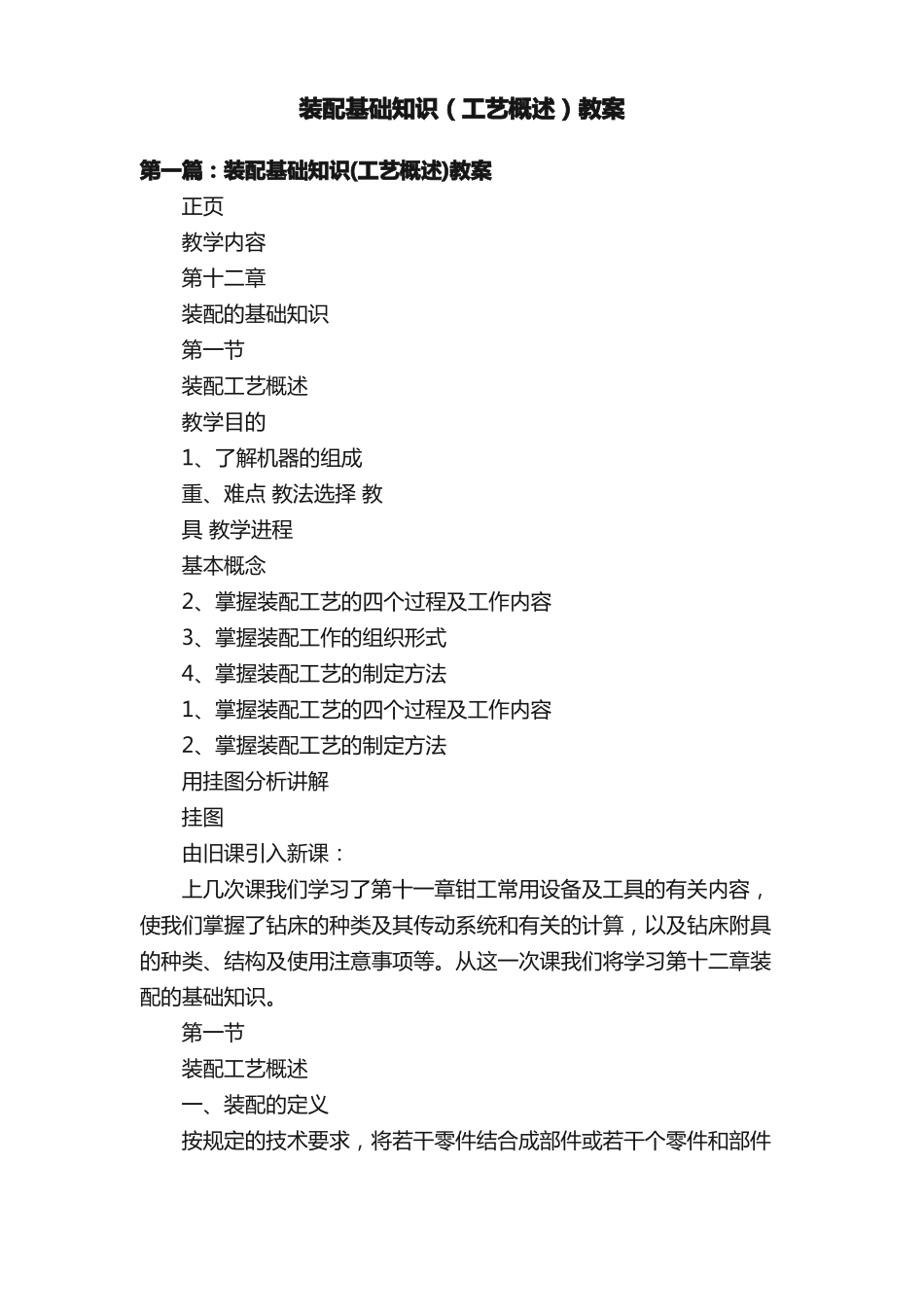

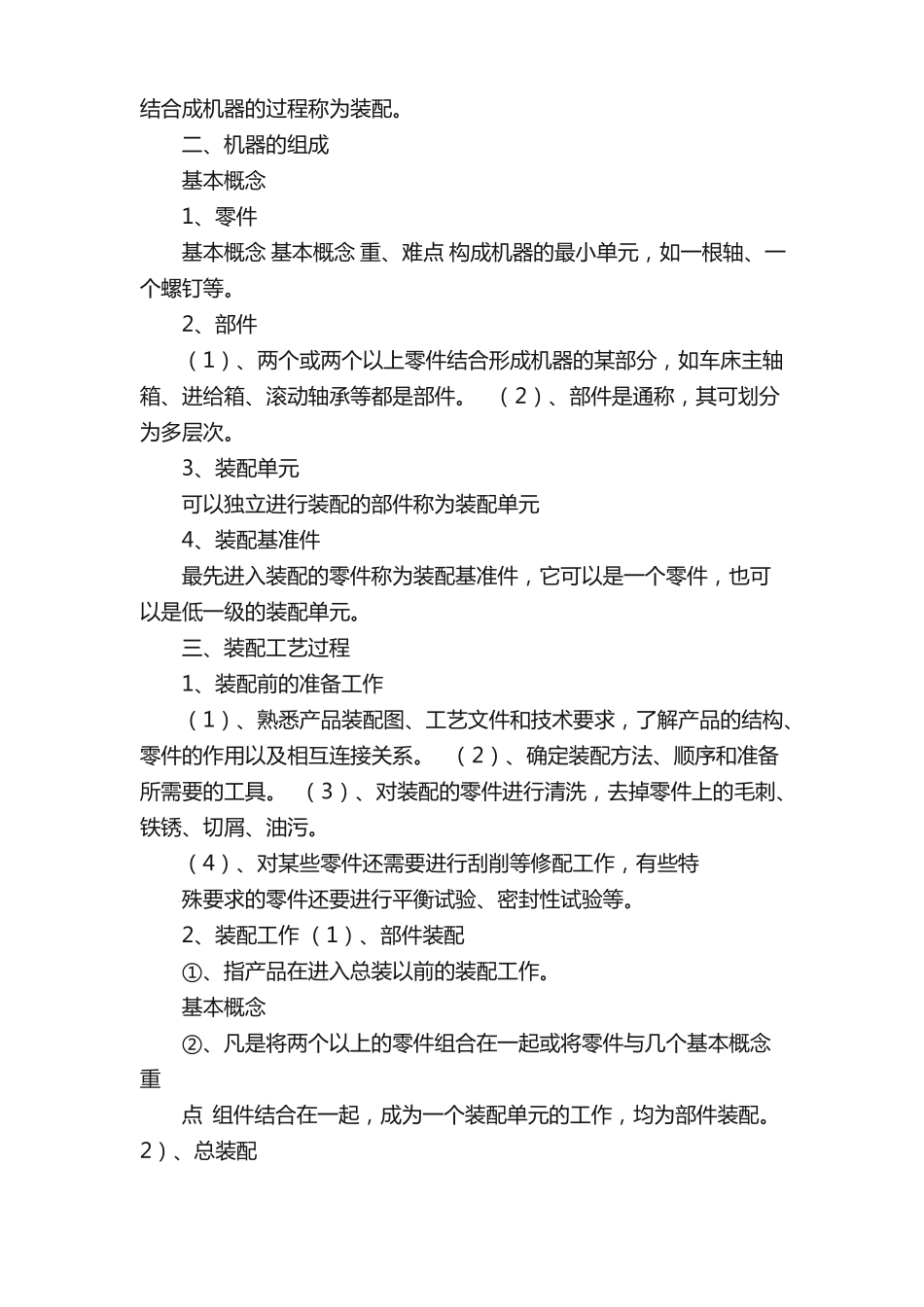

装配基础知识（工艺概述）教案第一篇：装配基础知识(工艺概述)教案正页教学内容第十二章装配的基础知识第一节装配工艺概述教学目的1、了解机器的组成重、难点教法选择教具教学进程基本概念2、掌握装配工艺的四个过程及工作内容3、掌握装配工作的组织形式4、掌握装配工艺的制定方法1、掌握装配工艺的四个过程及工作内容2、掌握装配工艺的制定方法用挂图分析讲解挂图由旧课引入新课：上几次课我们学习了第十一章钳工常用设备及工具的有关内容，使我们掌握了钻床的种类及其传动系统和有关的计算，以及钻床附具的种类、结构及使用注意事项等。从这一次课我们将学习第十二章装配的基础知识。第一节装配工艺概述一、装配的定义按规定的技术要求，将若干零件结合成部件或若干个零件和部件结合成机器的过程称为装配。二、机器的组成基本概念1、零件基本概念基本概念重、难点构成机器的最小单元，如一根轴、一个螺钉等。2、部件（1）、两个或两个以上零件结合形成机器的某部分，如车床主轴箱、进给箱、滚动轴承等都是部件。（2）、部件是通称，其可划分为多层次。3、装配单元可以独立进行装配的部件称为装配单元4、装配基准件最先进入装配的零件称为装配基准件，它可以是一个零件，也可以是低一级的装配单元。三、装配工艺过程1、装配前的准备工作（1）、熟悉产品装配图、工艺文件和技术要求，了解产品的结构、零件的作用以及相互连接关系。（2）、确定装配方法、顺序和准备所需要的工具。（3）、对装配的零件进行清洗，去掉零件上的毛刺、铁锈、切屑、油污。（4）、对某些零件还需要进行刮削等修配工作，有些特殊要求的零件还要进行平衡试验、密封性试验等。2、装配工作（1）、部件装配①、指产品在进入总装以前的装配工作。基本概念②、凡是将两个以上的零件组合在一起或将零件与几个基本概念重点组件结合在一起，成为一个装配单元的工作，均为部件装配。2）、总装配指将零件和部件结合成一台完整产品的过程。3、调整、精度检验和试车（1）、调整工作是指调节零件或机构的相互位置、配合间隙、结合程度等。（2）、精度检验包括几何精度检验和工作精度检验等。（3）、试车是试验机构或机器运转的灵活性、振动、工作温升、噪声、转速、功率等性能参数是否符合要求。4、喷漆、涂油、装箱四、装配工作的组织形式1、固定式装配（1）、定义是将产品或部件的全部装配工作安排在一个固定的工作地点进行。（难点示范讲解挂图讲解（2）、特点装配周期长、占地面积大，并要求工人具有综合的技能（3）、应用主要应用于单件生产或小批量生产中2、移动式装配（1）、定义是指工作对象在装配过程中，有顺序地由一个工人转移到另一个工人。（2）、特点装配质量好，生产效率高，生产成本降低。（3）、应用适用于大量生产。五、装配工艺的制定1、产品装配系统图的绘制1）、定义表示产品装配单元的划分及其装配顺序的图称为产品装配系统图。（2）、绘制方法（3）、作用能反映装配的基本过程和顺序，以及各部件、组件、分组件和零件的从属关系，从中可看出各工序之间的关系（课堂小结和采用的装配工艺等。2、装配工序及装配工步的划分（1）、装配工序由一个工人或一组工人在不更换设备或地点的情况下完成的装配工作，叫做装配工序（2）、装配工步用同意工具，不改变工作方法，并在固定的位置上连续完成的装配工作，叫装配工步。（3）、相互关系一个装配工序中可包括一个或几个装配工步。一、装配的定义二、机器的组成1、零件2、部件3、装配单元4、装配基准件三、装配工艺过程1、装配前的准备工作2、装配工作（1）、部件装配（2）、总装配布置作业课后效果记分析3、调整、精度检验和试车4、喷漆、涂油、装箱四、装配工作的组织形式1、固定式装配2、移动式装配五、装配工艺的制定1、产品装配系统图的绘制2、装配工序及装配工步的划分P1333、4、5此讲基本概念较多，要求同学们在理解基础上，必须进行忆，这样才能为后面的内容打下良好的基础。第二篇：装配工艺概述教案正页教学内容第十二章装配的基础知识教学目的重、难点教法选择教具教学进程第一节装配工艺概述1、了解机器的组成2、掌握装配工艺的四个过程及工作...
