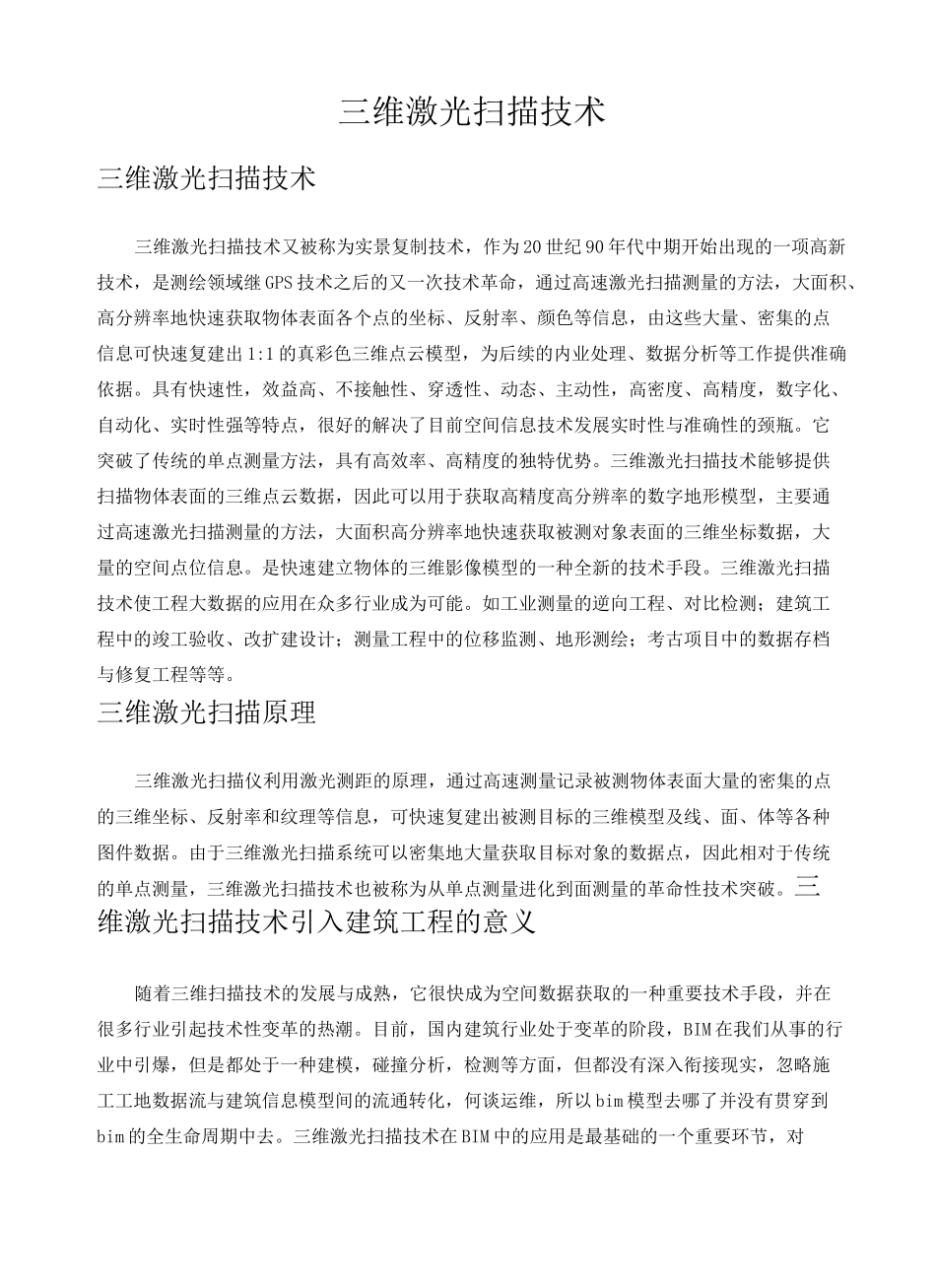

三维激光扫描技术ThismanuscriptwasrevisedbytheofficeonDecember10,2020.三维激光扫描技术三维激光扫描技术三维激光扫描技术又被称为实景复制技术,作为20世纪90年代中期开始出现的一项高新技术,是测绘领域继GPS技术之后的又一次技术革命,通过高速激光扫描测量的方法,大面积、高分辨率地快速获取物体表面各个点的坐标、反射率、颜色等信息,由这些大量、密集的点信息可快速复建出1:1的真彩色三维点云模型,为后续的内业处理、数据分析等工作提供准确依据。具有快速性,效益高、不接触性、穿透性、动态、主动性,高密度、高精度,数字化、自动化、实时性强等特点,很好的解决了目前空间信息技术发展实时性与准确性的颈瓶。它突破了传统的单点测量方法,具有高效率、高精度的独特优势。三维激光扫描技术能够提供扫描物体表面的三维点云数据,因此可以用于获取高精度高分辨率的数字地形模型,主要通过高速激光扫描测量的方法,大面积高分辨率地快速获取被测对象表面的三维坐标数据,大量的空间点位信息。是快速建立物体的三维影像模型的一种全新的技术手段。三维激光扫描技术使工程大数据的应用在众多行业成为可能。如工业测量的逆向工程、对比检测;建筑工程中的竣工验收、改扩建设计;测量工程中的位移监测、地形测绘;考古项目中的数据存档与修复工程等等。三维激光扫描原理三维激光扫描仪利用激光测距的原理,通过高速测量记录被测物体表面大量的密集的点的三维坐标、反射率和纹理等信息,可快速复建出被测目标的三维模型及线、面、体等各种图件数据。由于三维激光扫描系统可以密集地大量获取目标对象的数据点,因此相对于传统的单点测量,三维激光扫描技术也被称为从单点测量进化到面测量的革命性技术突破。三维激光扫描技术引入建筑工程的意义随着三维扫描技术的发展与成熟,它很快成为空间数据获取的一种重要技术手段,并在很多行业引起技术性变革的热潮。目前,国内建筑行业处于变革的阶段,BIM在我们从事的行业中引爆,但是都处于一种建模,碰撞分析,检测等方面,但都没有深入衔接现实,忽略施工工地数据流与建筑信息模型间的流通转化,何谈运维,所以bim模型去哪了并没有贯穿到bim的全生命周期中去。三维激光扫描技术在BIM中的应用是最基础的一个重要环节,对现场实测扫高级三维枪依据点云建FAROX130jaa仪是一个閒向广泛扫描应用的革命性參功能三维扫描解决案。貫应用范囤:BIM.建筑、结构变形、工业设施、文化遏产、華故调査、TrimbleRealWorks是垢为扫描专业应用而设计的、功育錮大的办公软件"可从各种三维激光扫描仪导入丰密的数据并将巒换为引人注目的三维换TrimbleRealWorks为数据可视化、通用CAD数据乎台提供了一套强大的标准工具”可Uffi亍点云与点云数据对比*点云与別刚損型5时比,n生成可交TrimbleRealWorks挝供了非常丰富的点云导入导出接口」与AutoCAD,Revit,SketchSD类软件无缱衔接“现场实际数据的采集,经过处理对BIM设计模型校核,消除设计与施工现场的误差,提供可用可交付的bim模型,这在机电安装预制化过程中起到关键作用。在管线综合中,除了软件里的软碰撞检查,机电模型与现场点云模型的硬碰撞也至关重要。三维激光扫描仪在工程建设中最本质的应用就是现场数据的获取,区别于传统的点测量,它是建筑工程的大数据,任何测量、实测实量、施工节点对比、模型校正、竣工交付,数据留存、质量检查等都是依托于这一大数据,也就衍生出很多的应用。三维激光扫描技术在BIM施工流程中应用示意图表通常的扫描应用方案总体可以分为三个阶段,现场实测扫描、点云数据处理、高级三维检测。处理后的数据可以直接导入到CAD、revit等软件辅助建模。下图,是分阶段的工作流程图:卷僚七冒<三维激光扫描技术在工程建设中的应用(1)规划设计阶段:三维激光扫描技术在工程建设规划初期可以完美的提供工程建设现场1:1的真彩色三维点云模型,包括地形地貌,交通线路,周边建筑(及其细节信息,如步行广场的平台、走廊、楼梯的位置、坡道;入口和出口点;紧急通道和通风设施;楼层之间的连接等,相比较无人机航拍更具细节信息),获取更加全面的基础信息。为规划设计提供...
