醇酸树脂的合成工艺VIP免费

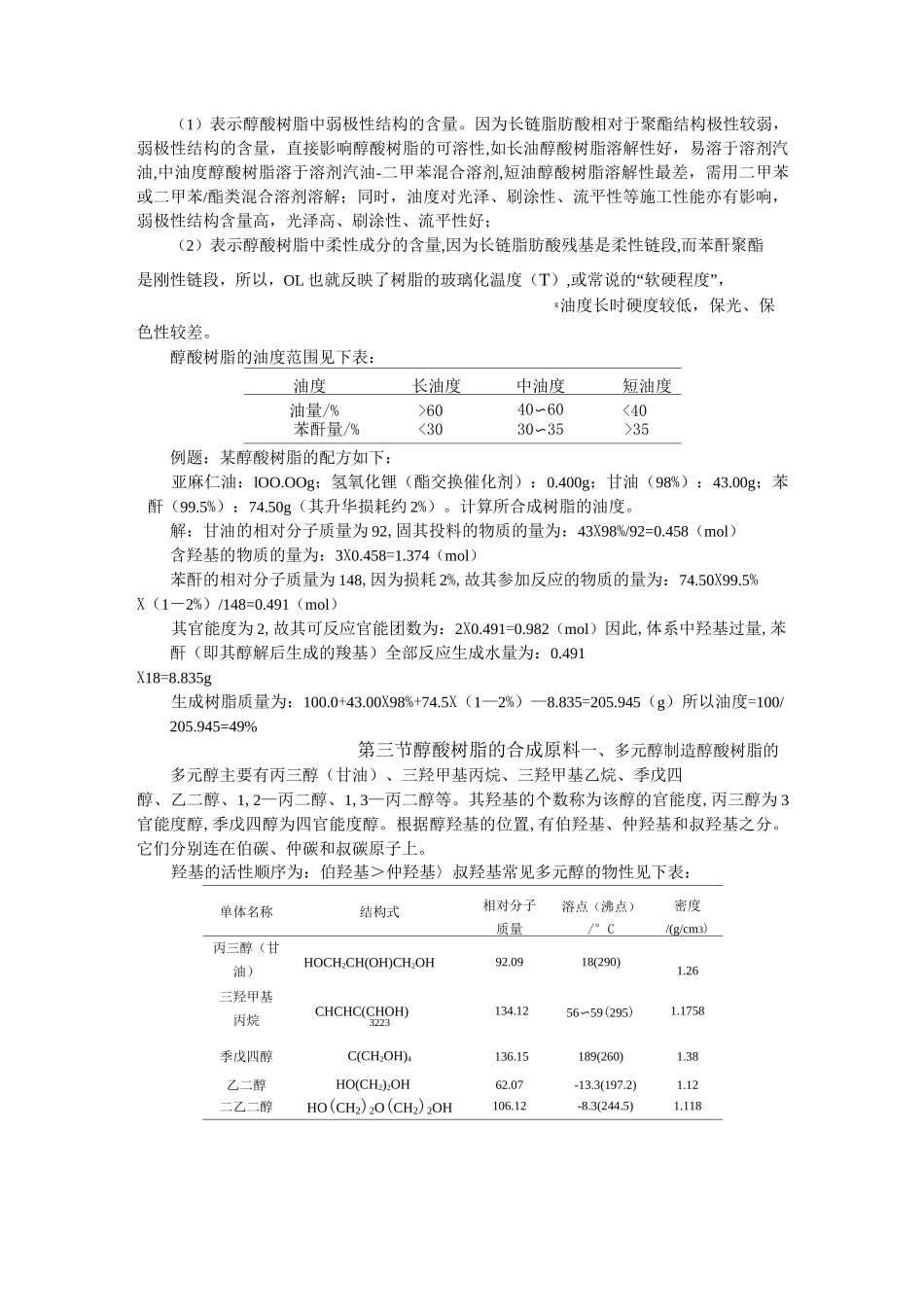

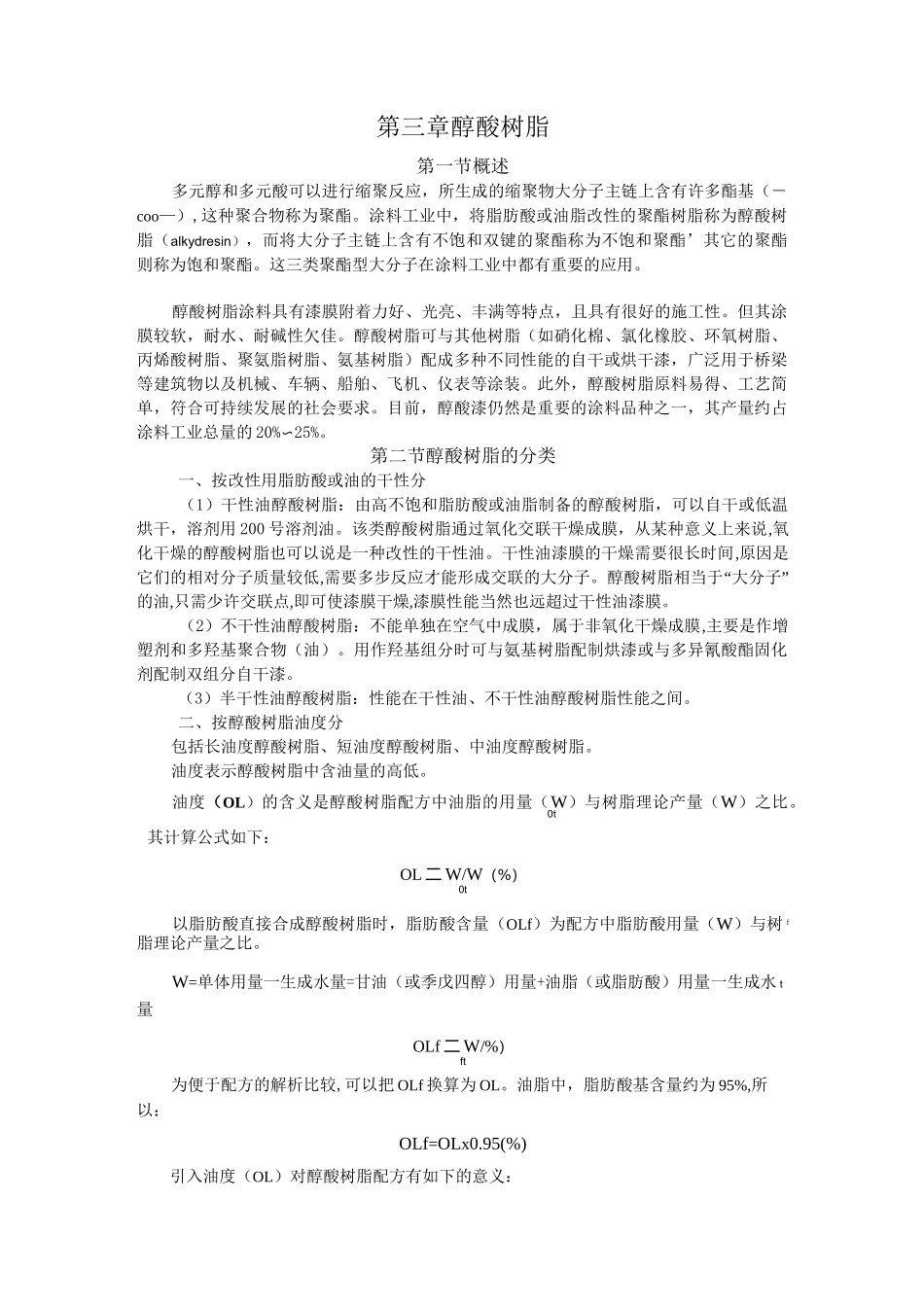

第三章醇酸树脂第一节概述多元醇和多元酸可以进行缩聚反应，所生成的缩聚物大分子主链上含有许多酯基（－coo—）,这种聚合物称为聚酯。涂料工业中，将脂肪酸或油脂改性的聚酯树脂称为醇酸树脂（alkydresin），而将大分子主链上含有不饱和双键的聚酯称为不饱和聚酯’其它的聚酯则称为饱和聚酯。这三类聚酯型大分子在涂料工业中都有重要的应用。醇酸树脂涂料具有漆膜附着力好、光亮、丰满等特点，且具有很好的施工性。但其涂膜较软，耐水、耐碱性欠佳。醇酸树脂可与其他树脂（如硝化棉、氯化橡胶、环氧树脂、丙烯酸树脂、聚氨脂树脂、氨基树脂）配成多种不同性能的自干或烘干漆，广泛用于桥梁等建筑物以及机械、车辆、船舶、飞机、仪表等涂装。此外，醇酸树脂原料易得、工艺简单，符合可持续发展的社会要求。目前，醇酸漆仍然是重要的涂料品种之一，其产量约占涂料工业总量的20%〜25%。第二节醇酸树脂的分类一、按改性用脂肪酸或油的干性分（1）干性油醇酸树脂：由高不饱和脂肪酸或油脂制备的醇酸树脂，可以自干或低温烘干，溶剂用200号溶剂油。该类醇酸树脂通过氧化交联干燥成膜，从某种意义上来说,氧化干燥的醇酸树脂也可以说是一种改性的干性油。干性油漆膜的干燥需要很长时间,原因是它们的相对分子质量较低,需要多步反应才能形成交联的大分子。醇酸树脂相当于“大分子”的油,只需少许交联点,即可使漆膜干燥,漆膜性能当然也远超过干性油漆膜。（2）不干性油醇酸树脂：不能单独在空气中成膜，属于非氧化干燥成膜,主要是作增塑剂和多羟基聚合物（油）。用作羟基组分时可与氨基树脂配制烘漆或与多异氰酸酯固化剂配制双组分自干漆。（3）半干性油醇酸树脂：性能在干性油、不干性油醇酸树脂性能之间。二、按醇酸树脂油度分包括长油度醇酸树脂、短油度醇酸树脂、中油度醇酸树脂。油度表示醇酸树脂中含油量的高低。油度（OL）的含义是醇酸树脂配方中油脂的用量（W）与树脂理论产量（W）之比。0t其计算公式如下：OL二W/W（%）0t以脂肪酸直接合成醇酸树脂时，脂肪酸含量（OLf）为配方中脂肪酸用量（W）与树f脂理论产量之比。W=单体用量一生成水量=甘油（或季戊四醇）用量+油脂（或脂肪酸）用量一生成水t量OLf二W/%）ft为便于配方的解析比较,可以把OLf换算为OL。油脂中，脂肪酸基含量约为95%,所以：OLf=OLx0.95(%)引入油度（OL）对醇酸树脂配方有如下的意义：（1）表示醇酸树脂中弱极性结构的含量。因为长链脂肪酸相对于聚酯结构极性较弱，弱极性结构的含量，直接影响醇酸树脂的可溶性,如长油醇酸树脂溶解性好，易溶于溶剂汽油,中油度醇酸树脂溶于溶剂汽油-二甲苯混合溶剂,短油醇酸树脂溶解性最差，需用二甲苯或二甲苯/酯类混合溶剂溶解；同时，油度对光泽、刷涂性、流平性等施工性能亦有影响，弱极性结构含量高，光泽高、刷涂性、流平性好；（2）表示醇酸树脂中柔性成分的含量,因为长链脂肪酸残基是柔性链段,而苯酐聚酯是刚性链段，所以，OL也就反映了树脂的玻璃化温度（T）,或常说的“软硬程度”，g油度长时硬度较低，保光、保色性较差。醇酸树脂的油度范围见下表：油度长油度中油度短油度油量/%>6040〜60<40苯酐量/%<3030〜35>35例题：某醇酸树脂的配方如下：亚麻仁油：lOO.OOg；氢氧化锂（酯交换催化剂）：0.400g；甘油（98%）：43.00g；苯酐（99.5%）：74.50g（其升华损耗约2%）。计算所合成树脂的油度。解：甘油的相对分子质量为92,固其投料的物质的量为：43X98%/92=0.458（mol）含羟基的物质的量为：3X0.458=1.374（mol）苯酐的相对分子质量为148,因为损耗2%,故其参加反应的物质的量为：74.50X99.5%X（1－2%）/148=0.491（mol）其官能度为2,故其可反应官能团数为：2X0.491=0.982（mol）因此,体系中羟基过量,苯酐（即其醇解后生成的羧基）全部反应生成水量为：0.491X18=8.835g生成树脂质量为：100.0+43.00X98%+74.5X（1—2%）—8.835=205.945（g）所以油度=100/205.945=49%第三节醇酸树脂的合成原料一、多元醇制造醇酸树脂的多元醇主要有丙三醇（甘油）、三羟甲基丙烷、三羟甲基乙烷、季戊四醇、乙二醇、1,2—丙二醇、1,3—丙二醇等。其羟基的个数称为该醇的官能度,丙三醇为3官能度醇,...
