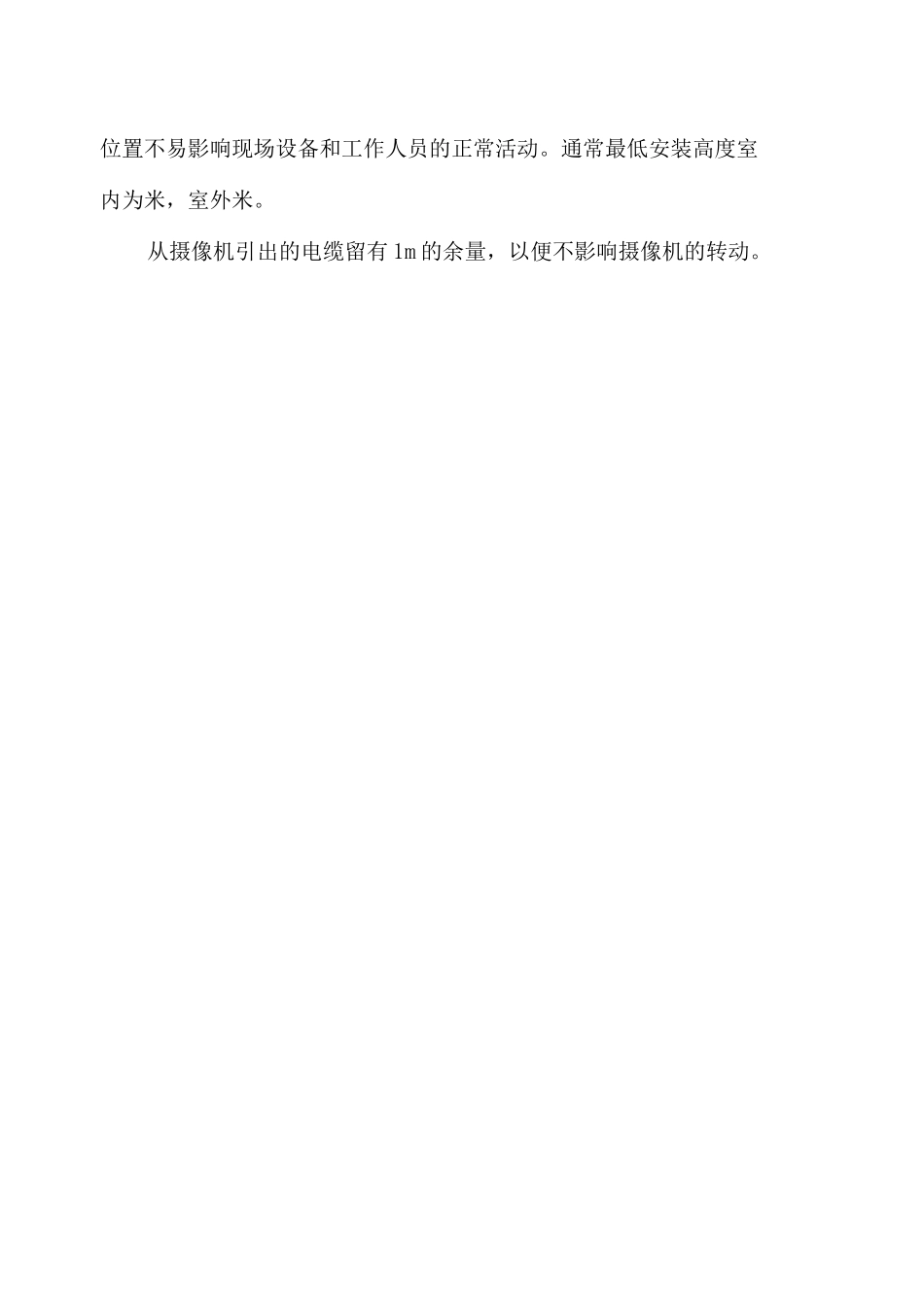

视频监控技术标书CompanyDocumentnumber:WUUT-WUUY-WBBGB-BWYTT-1982GT第八章售后服务承诺书第三章视频监控施工方案工程的施工技术、施工方法、工艺流程3.1.1施工程序线缆敷设一设备安装一设备调试一投入试运行一竣工资料整理f验收交付使用3.1.2主要施工方法3.1.2.1系统安装按照施工技术图的要求，明确安防系统中各种设备与摄像机的安装位置，明确各位置的设备型号和安装尺寸，根据供应商提供的产品样本确定安装要求。根据安防系统设备供应商提供的技术参数，配合土建做好各设备安装所需的预埋和预留位置。根据安防系统设备供应商提供的技术参数和施工设计图纸的要求。配置供电线路和接地装置。摄像机应安装在监视目标附近，不易受外界损伤的地方。其安装位置不易影响现场设备和工作人员的正常活动。通常最低安装高度室内为米，室外米。从摄像机引出的电缆留有1m的余量，以便不影响摄像机的转动。摄像机安装在监视目标附近不易受到外界损伤的地方，而且不影响附近人员的正常活动。安装高度室内，室外。电梯轿厢内的摄像机安装有顶部，其光轴与电梯厢的两壁、天花板成45度角。摄像机避免逆光安装。解码器安装在离摄像机不远的现场，安装不要明显；若安装在吊顶内，吊顶要有足够的承载能力，并在附近有检修孔。在监控室内的终端设备，在人力允许的情况下，可与摄像机的安装同时进行。监控室装修完成且电源线、接地线、各视频电缆、控制电缆敷设完毕后，将机柜及控制台运入安装。机架底座与地面固定，安装竖直平稳，垂直偏差不超过3%。；几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不大于3mm，两个机柜中间缝隙不大于3mm。控制台正面与墙的净距不小于，侧面与墙或其他设备的净距不小于。监控室内电缆理直后从地槽或墙槽引入机架、控制台底部，再引到各设备处。所有电缆成捆绑扎，在电缆两端留适当余量。并标示明显的永久性标记。3.1.2.2系统的调试1）调试准备工作检查本系统接线、电源、设备就位、接地、测试表格等。用对线工具检查各种设备、器件之间线路连接正确性，并做好测试记录。2）单体调试检查摄像机开通、关断动作，云台操作和防护罩动作的正确性，检查画面分割器切换动作正确性。能够进行独立单项调试的设备、部件的调试、测试在设备安装前进行。如：摄像机的电气性能调试、配合镜头的调整、终端解码器的自检、云台转角限位的测定和调试、放大器的调试等。开启主机系统，运行系统软件，打印系统运行时各种信息，确认总控室和各分控机房中央设备运行正常。各智能控制键盘操作正确。3）系统调试按调试设备的功能或作用和所在部位或区域划分。传输系统的每条线路都进行通、断、短路测试并做标记。遇到50Hz工频干扰，采用在传输线上输入“纵向扼流圈”来消除；当传输本身的质量原因与传输线两端相连的设备输入输出阻抗非75欧姆的传输线特性阻抗不匹配时，会产生高频振荡而严重影响图像质量，需在摄像机的输出端串联几十欧的电阻，或在控制台或监视器上并联75欧姆电阻。4）系统联调首先检查供电电源的正确性，然后检查信号线路的连接正确性、极性正确性、对应关系正确性。系统进入工作状态后，把全部摄像机的图像浏览一遍，再逐台对摄像对的上下左右角度、镜头聚焦和光圈仔细调整，若是带云台和变焦镜头的摄像机，还要摇动操作杆，使云台对应地转动，再调节镜头。把摄像机的图像显示在各监视器上，检查监视器的工作状态。把全部摄像机分组显示在所有监视器上，观察图像切换情况。检查录像机时，自动倒带后对操作多画面处理器或控制台自动录像，放像后实现录像带的重放。3.1.2.3系统试运行根据系统软件功能逐项进行功能和系统参数测定，以确认系统运行正确性和可靠性，并做好测试记录。3.1.3施工进度计划、工期安排项目部根据工程施工进度要求制定设备材料进场需求，计划如下表：3.1.3.1工程材料采购、进场计划表序号系统（材料）名称到货时间进场女装时间备注1线槽、线管开工当日开工后X日2系统用电缆开工后x天开工后X天3安防系统设备开工后x天开工后X天3.1.3.2施工进度计划、工期安排序号计划名称工期安排备注1线槽、线管铺设开工后x日内完成2电缆铺设开工...
