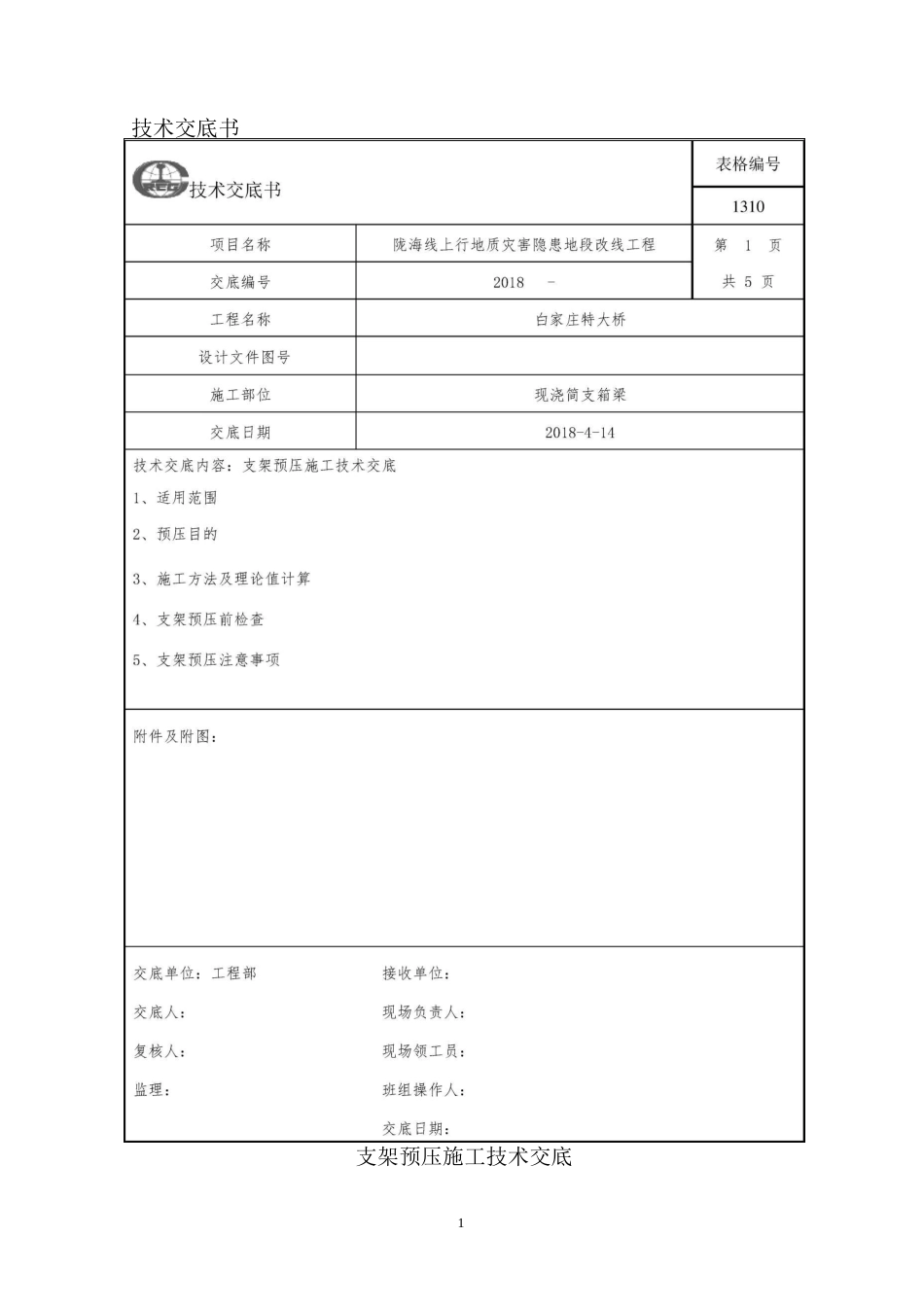

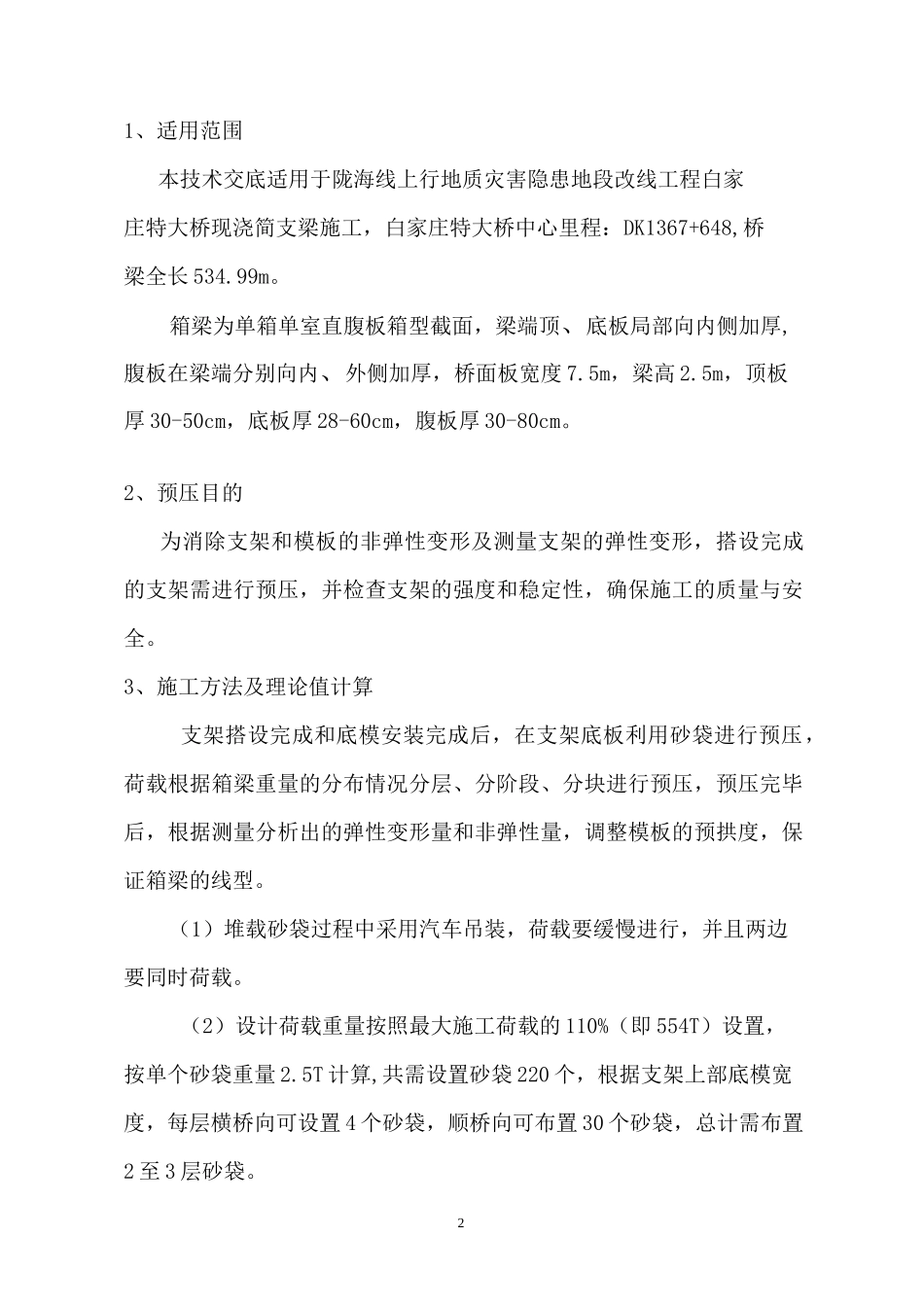

1技术交底书支架预压施工技术交底21、适用范围本技术交底适用于陇海线上行地质灾害隐患地段改线工程白家庄特大桥现浇简支梁施工，白家庄特大桥中心里程：DK1367+648,桥梁全长534.99m。箱梁为单箱单室直腹板箱型截面，梁端顶、底板局部向内侧加厚,腹板在梁端分别向内、外侧加厚，桥面板宽度7.5m，梁高2.5m，顶板厚30-50cm，底板厚28-60cm，腹板厚30-80cm。2、预压目的为消除支架和模板的非弹性变形及测量支架的弹性变形，搭设完成的支架需进行预压，并检查支架的强度和稳定性，确保施工的质量与安全。3、施工方法及理论值计算支架搭设完成和底模安装完成后，在支架底板利用砂袋进行预压，荷载根据箱梁重量的分布情况分层、分阶段、分块进行预压，预压完毕后，根据测量分析出的弹性变形量和非弹性量，调整模板的预拱度，保证箱梁的线型。（1）堆载砂袋过程中采用汽车吊装，荷载要缓慢进行，并且两边要同时荷载。（2）设计荷载重量按照最大施工荷载的110%（即554T）设置，按单个砂袋重量2.5T计算,共需设置砂袋220个，根据支架上部底模宽度，每层横桥向可设置4个砂袋，顺桥向可布置30个砂袋，总计需布置2至3层砂袋。3（3）当支架搭设完毕，铺设好底模后，对地基沉降进行固定多点测量，记录标高值，作为初始值。（4）支架进行预压前，先对支架进行受力分析，调整支架高度至理论高度。（5）支架预压的加载程序为0-25%设计荷载-50%设计荷载一100%设计荷载-120%设计荷载。每次加压完成后，测量固定点处的地基与第一次测定的值进行对比计算，得出支架沉降值，当地基基本稳定时，测出支架顶标高值,同时卸去荷载,然后第二次测出支架顶标高值,两次高差值即为支架弹性变形值。根据弹性变形量确定模板预拱高度,预拱度按二次抛物线设置。模板调整后，即可进行上部施工。（6）沉降观测点布设为了掌握加载后地基和支架的变形情况，需要在预压前先布设好沉降观测网。沉降观测点布设在2个层面：一层在地基方木或枕木上，一层在箱梁底板上，上、下2层测点一一对应在同一垂直线。测点沿纵桥向分别在墩中心线处、L/4、L/2、3L/4跨处布设，横桥向则在跨中和2个外腹板处设点，从而形成一个立体沉降观测网。具体见下图。墩中心线沉降观测点/墩中心线dbocfoQOc.■GCDQCL/4-L/4L/4L/4沉降观测点平面布置图7）加载和观测每级加载完成1h后进行支架得变形观测，以后间隔6h检测记录各监测点得位移量，当相邻两次监测位移平均值之差不大于2mm时,方可进行后续加载。4（8）卸载并观测全部预压荷载施加完成后，应间隔6h监测记录各监测点得位移量，当连续12h监测位移量平均之差不大于2mm时，方可卸除预压荷载，并根据测量结果调整底模预拱度。预拱度经验值：Lmax=L/1000+5mmLmax:跨中预设反拱度L：桥跨跨度4、支架预压前检查支架搭设完成后，对支架平面位置，顶面高度及预拱度等进行全面复核，并对支架安装的牢固、整体及安全性进行全面检查、验收，检查支架搭设、安装、受力的整体性、均匀性，保证支架的整体强度和刚度，确保支架的施工过程中的安全可靠，具体检查项目及内容为：（1）支架搭设是否按要求的平面尺寸，各杆件尺寸间距是否按设计要求；（2）支架基础是否坚实、平稳、牢固，支架底座是否与基础连接紧密贴，保证支架及各杆件受力的整体均匀性；（3）支架各杆件是否连接牢靠，斜杆、剪刀撑是否按要求进行设置并连接锁定；（4）支架顶纵、横梁及模板之间是否密贴并连接为整体；（5）支架周围隔离、警戒措施是否齐备，施工专用上下通道及安全、防落网是否设置完全，保证施工安全无事故。5、支架预压注意事项（1）搭设脚手架人员必须佩戴安全帽、系安全带、穿防滑鞋。（2）作业层上的施工荷载应符合设计要求，不得超载。不得将模5板支架缆风绳泵送混凝土和砂浆的输送管等固定在脚手架上；严禁悬挂起重设备。（3）钢筋在吊装过程中，必须有专人指挥。起吊和放下应缓慢进行，避免快起快落，对支架造成冲击。在支架上吊运钢筋时，应及时将底模清理干净，防止有障碍物导致吊的过高。（4）当六级及六级以上大风和大雾、雨、雪天气时应停止脚手架作业与拆除作业，雨、雪后上架作业应有防滑措施。（5）搭设脚手架时，外...
