预制管桩试桩方案VIP免费

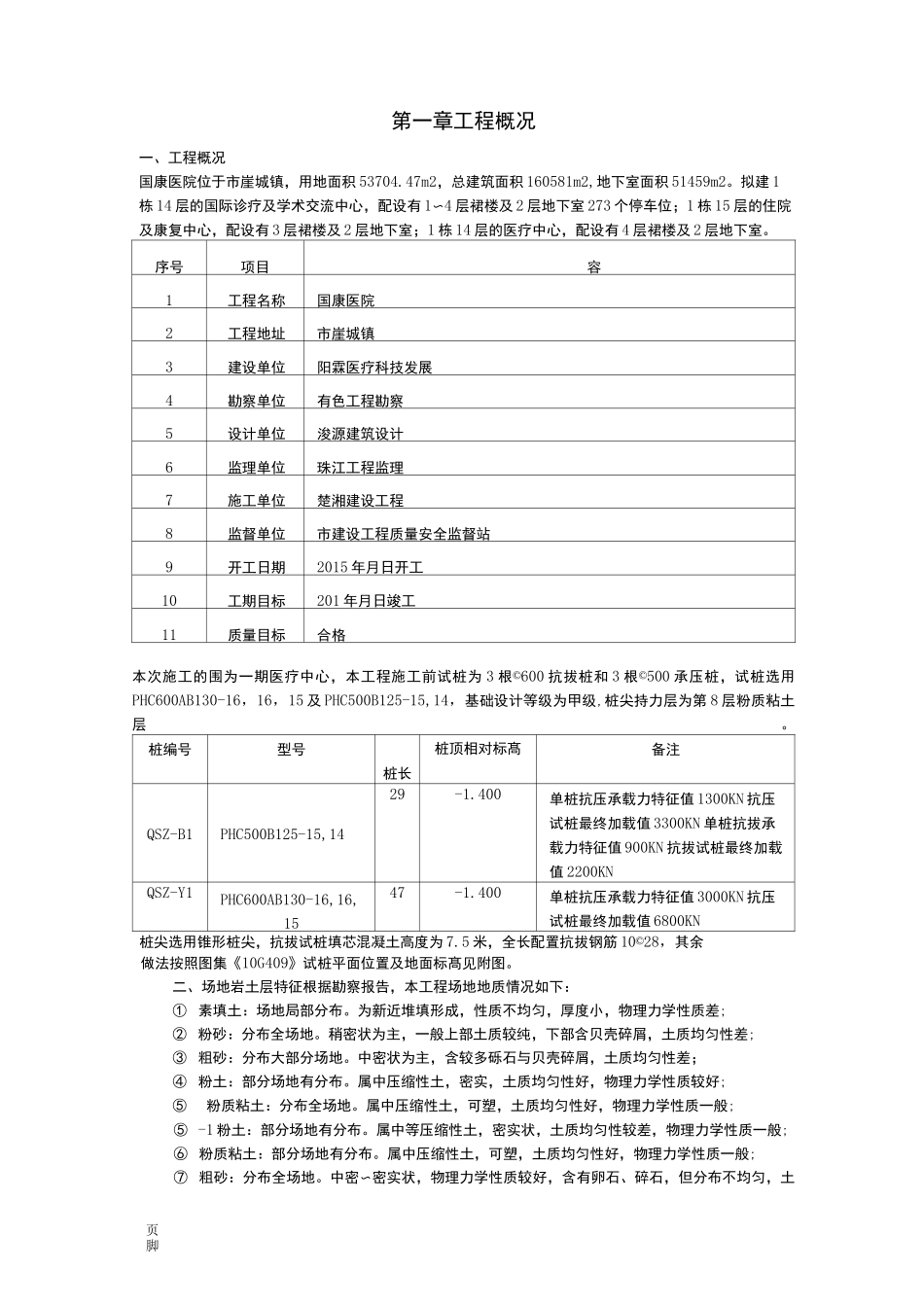

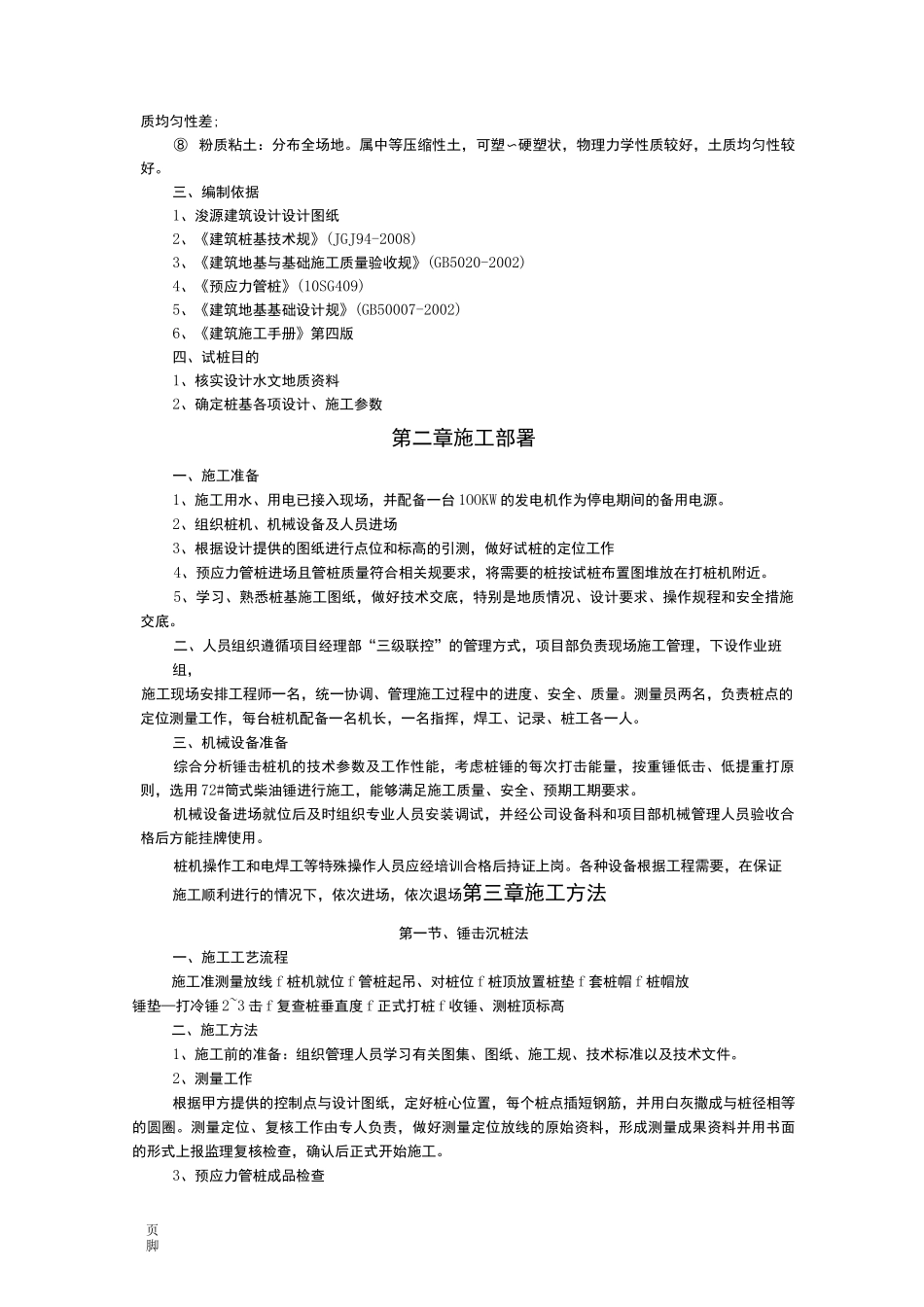

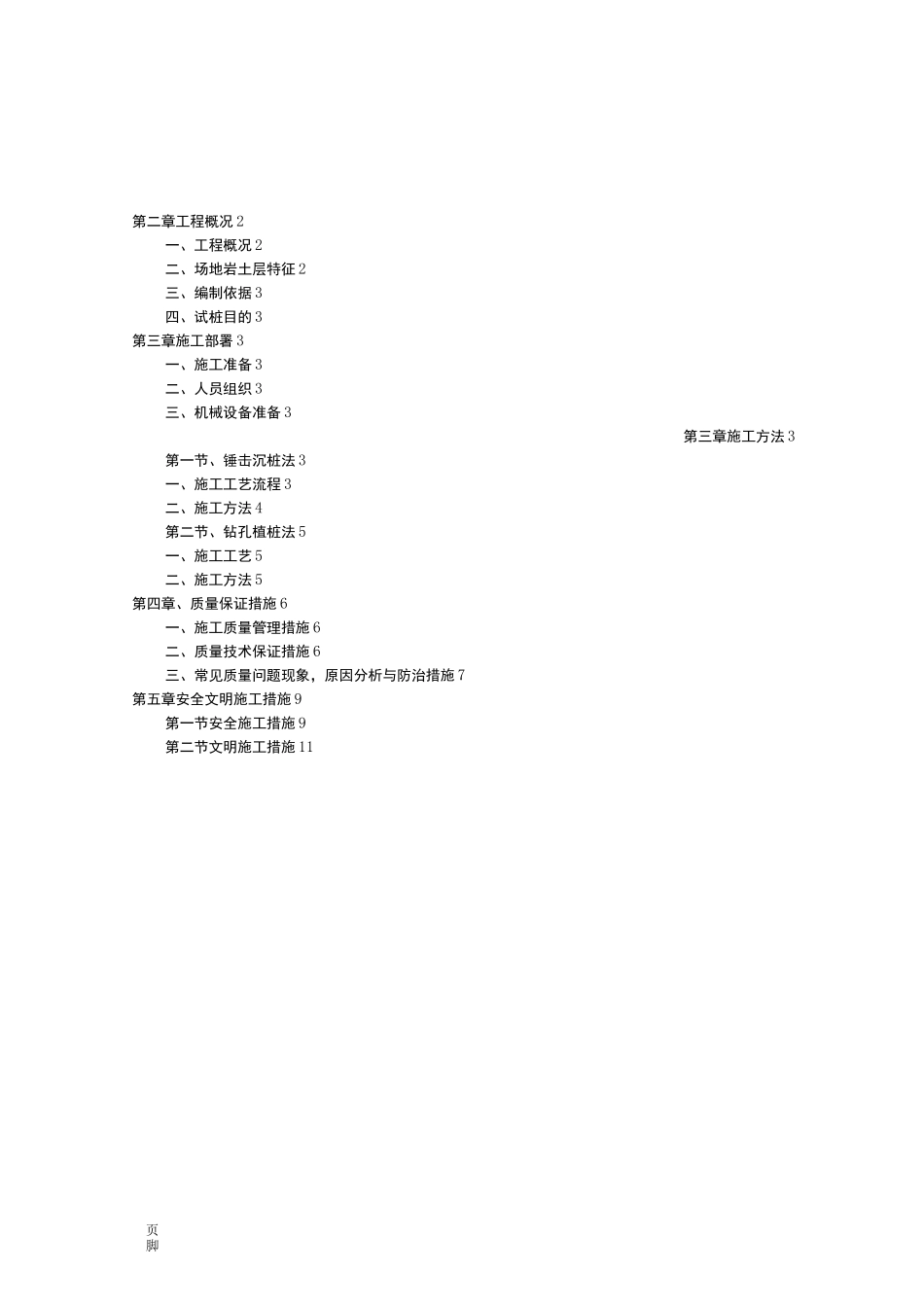

页脚第二章工程概况2一、工程概况2二、场地岩土层特征2三、编制依据3四、试桩目的3第三章施工部署3一、施工准备3二、人员组织3三、机械设备准备3第三章施工方法3第一节、锤击沉桩法3一、施工工艺流程3二、施工方法4第二节、钻孔植桩法5一、施工工艺5二、施工方法5第四章、质量保证措施6一、施工质量管理措施6二、质量技术保证措施6三、常见质量问题现象，原因分析与防治措施7第五章安全文明施工措施9第一节安全施工措施9第二节文明施工措施11页脚第一章工程概况一、工程概况国康医院位于市崖城镇，用地面积53704.47m2，总建筑面积160581m2,地下室面积51459m2。拟建1栋14层的国际诊疗及学术交流中心，配设有1〜4层裙楼及2层地下室273个停车位；1栋15层的住院及康复中心，配设有3层裙楼及2层地下室；1栋14层的医疗中心，配设有4层裙楼及2层地下室。序号项目容1工程名称国康医院2工程地址市崖城镇3建设单位阳霖医疗科技发展4勘察单位有色工程勘察5设计单位浚源建筑设计6监理单位珠江工程监理7施工单位楚湘建设工程8监督单位市建设工程质量安全监督站9开工日期2015年月日开工10工期目标201年月日竣工11质量目标合格本次施工的围为一期医疗中心，本工程施工前试桩为3根©600抗拔桩和3根©500承压桩，试桩选用PHC600AB130-16，16，15及PHC500B125-15,14，基础设计等级为甲级,桩尖持力层为第8层粉质粘土层。桩编号型号桩长桩顶相对标髙备注QSZ-B1PHC500B125-15,1429-1.400单桩抗压承载力特征值1300KN抗压试桩最终加载值3300KN单桩抗拔承载力特征值900KN抗拔试桩最终加载值2200KNQSZ-Y1PHC600AB130-16,16,1547-1.400单桩抗压承载力特征值3000KN抗压试桩最终加载值6800KN桩尖选用锥形桩尖，抗拔试桩填芯混凝土高度为7.5米，全长配置抗拔钢筋10©28，其余做法按照图集《10G409》试桩平面位置及地面标髙见附图。二、场地岩土层特征根据勘察报告，本工程场地地质情况如下：①素填土：场地局部分布。为新近堆填形成，性质不均匀，厚度小，物理力学性质差;②粉砂：分布全场地。稍密状为主，一般上部土质较纯，下部含贝壳碎屑，土质均匀性差;③粗砂：分布大部分场地。中密状为主，含较多砾石与贝壳碎屑，土质均匀性差；④粉土：部分场地有分布。属中压缩性土，密实，土质均匀性好，物理力学性质较好;⑤粉质粘土：分布全场地。属中压缩性土，可塑，土质均匀性好，物理力学性质一般;⑤-1粉土：部分场地有分布。属中等压缩性土，密实状，土质均匀性较差，物理力学性质一般;⑥粉质粘土：部分场地有分布。属中压缩性土，可塑，土质均匀性好，物理力学性质一般;⑦粗砂：分布全场地。中密〜密实状，物理力学性质较好，含有卵石、碎石，但分布不均匀，土页脚质均匀性差;⑧粉质粘土：分布全场地。属中等压缩性土，可塑〜硬塑状，物理力学性质较好，土质均匀性较好。三、编制依据1、浚源建筑设计设计图纸2、《建筑桩基技术规》(JGJ94-2008)3、《建筑地基与基础施工质量验收规》(GB5020-2002)4、《预应力管桩》(10SG409)5、《建筑地基基础设计规》(GB50007-2002)6、《建筑施工手册》第四版四、试桩目的1、核实设计水文地质资料2、确定桩基各项设计、施工参数第二章施工部署一、施工准备1、施工用水、用电已接入现场，并配备一台1OOKW的发电机作为停电期间的备用电源。2、组织桩机、机械设备及人员进场3、根据设计提供的图纸进行点位和标高的引测，做好试桩的定位工作4、预应力管桩进场且管桩质量符合相关规要求，将需要的桩按试桩布置图堆放在打桩机附近。5、学习、熟悉桩基施工图纸，做好技术交底，特别是地质情况、设计要求、操作规程和安全措施交底。二、人员组织遵循项目经理部“三级联控”的管理方式，项目部负责现场施工管理，下设作业班组，施工现场安排工程师一名，统一协调、管理施工过程中的进度、安全、质量。测量员两名，负责桩点的定位测量工作，每台桩机配备一名机长，一名指挥，焊工、记录、桩工各一人。三、机械设备准备综合分析锤击桩机的技术参数及工作性能，考虑桩锤的每次打击能量，按重锤低击、低提重打原则，选用72#筒式柴油锤进行施工，能够满足施工质量、安全、预期工期要求。机械设...
