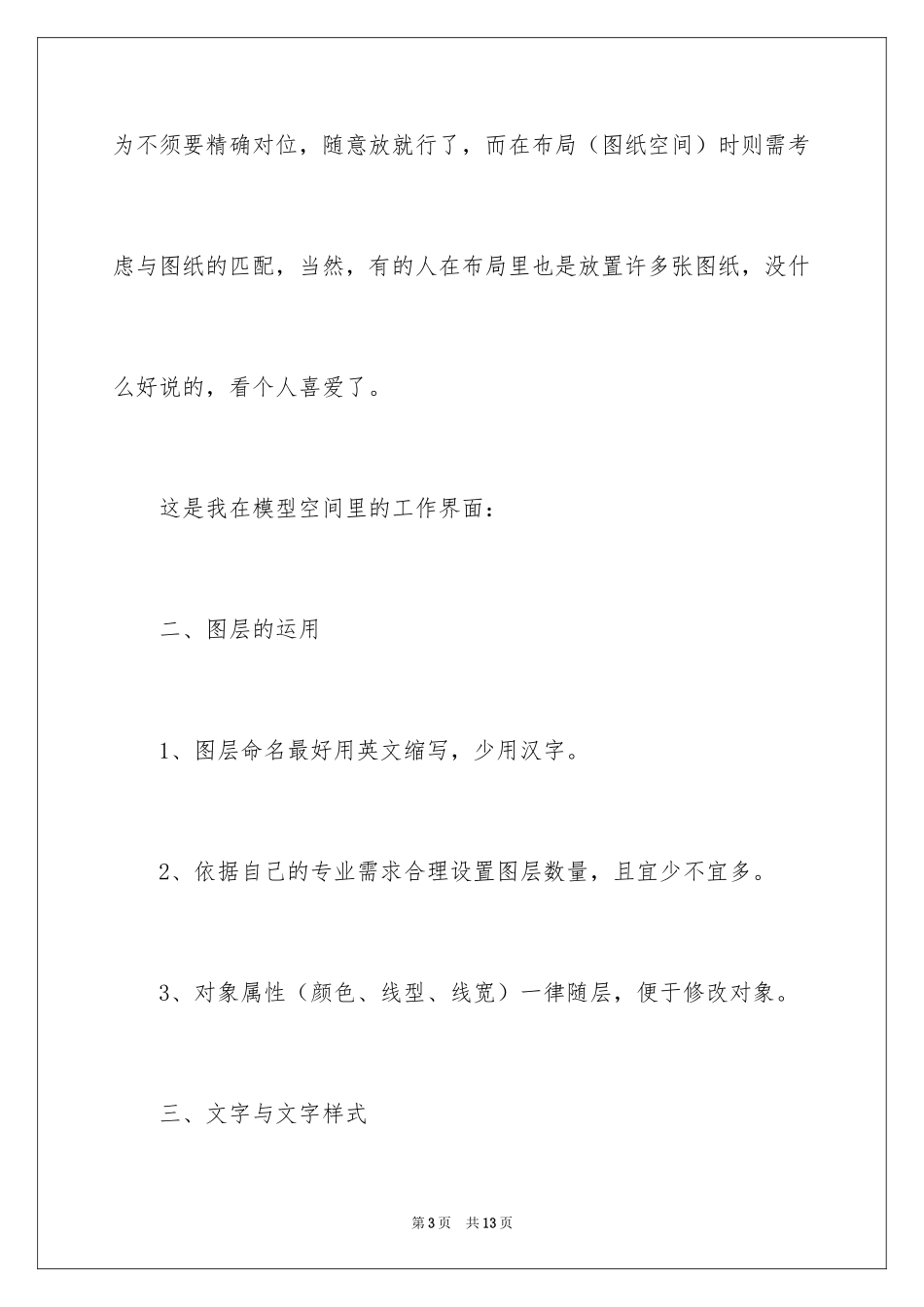

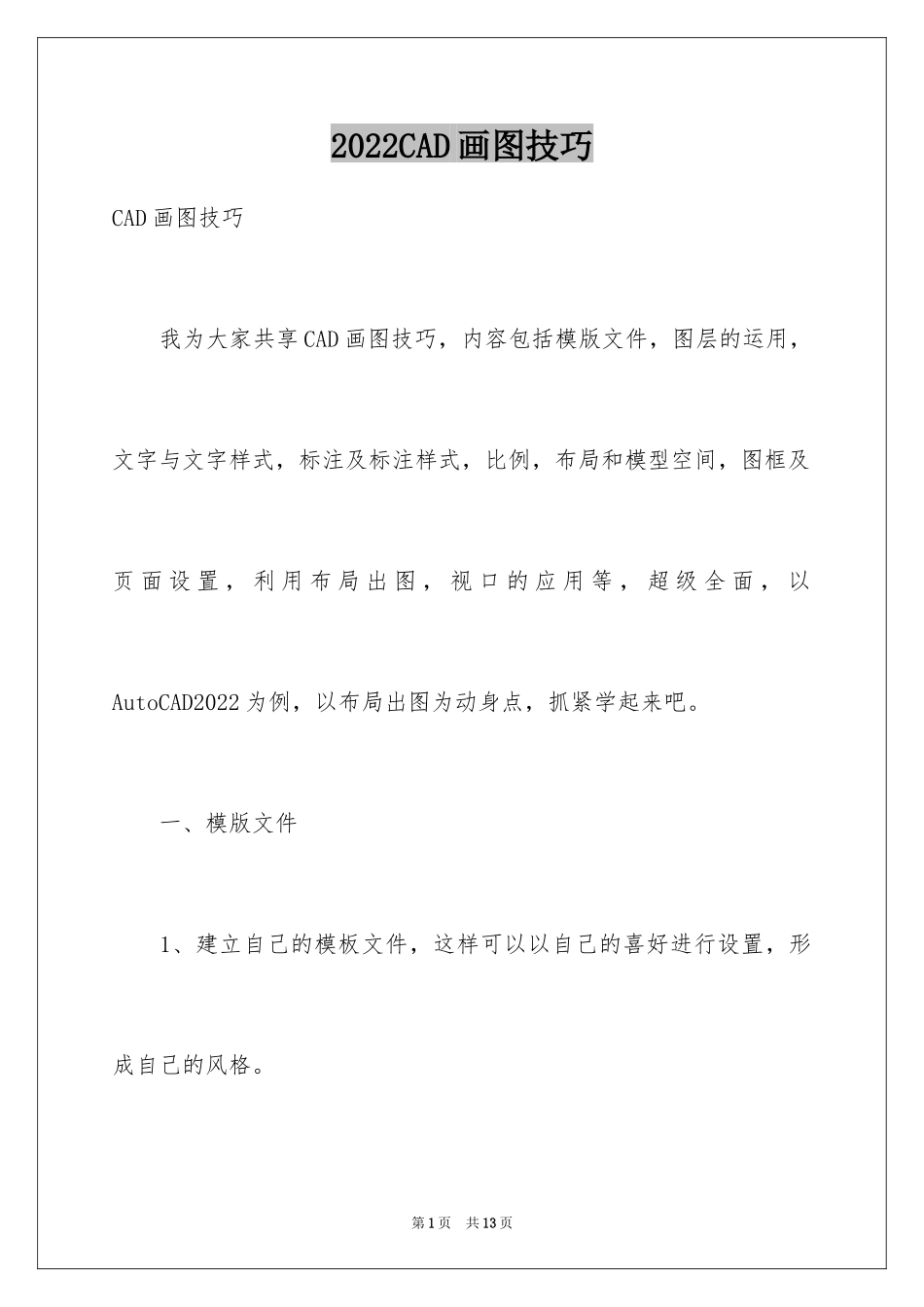

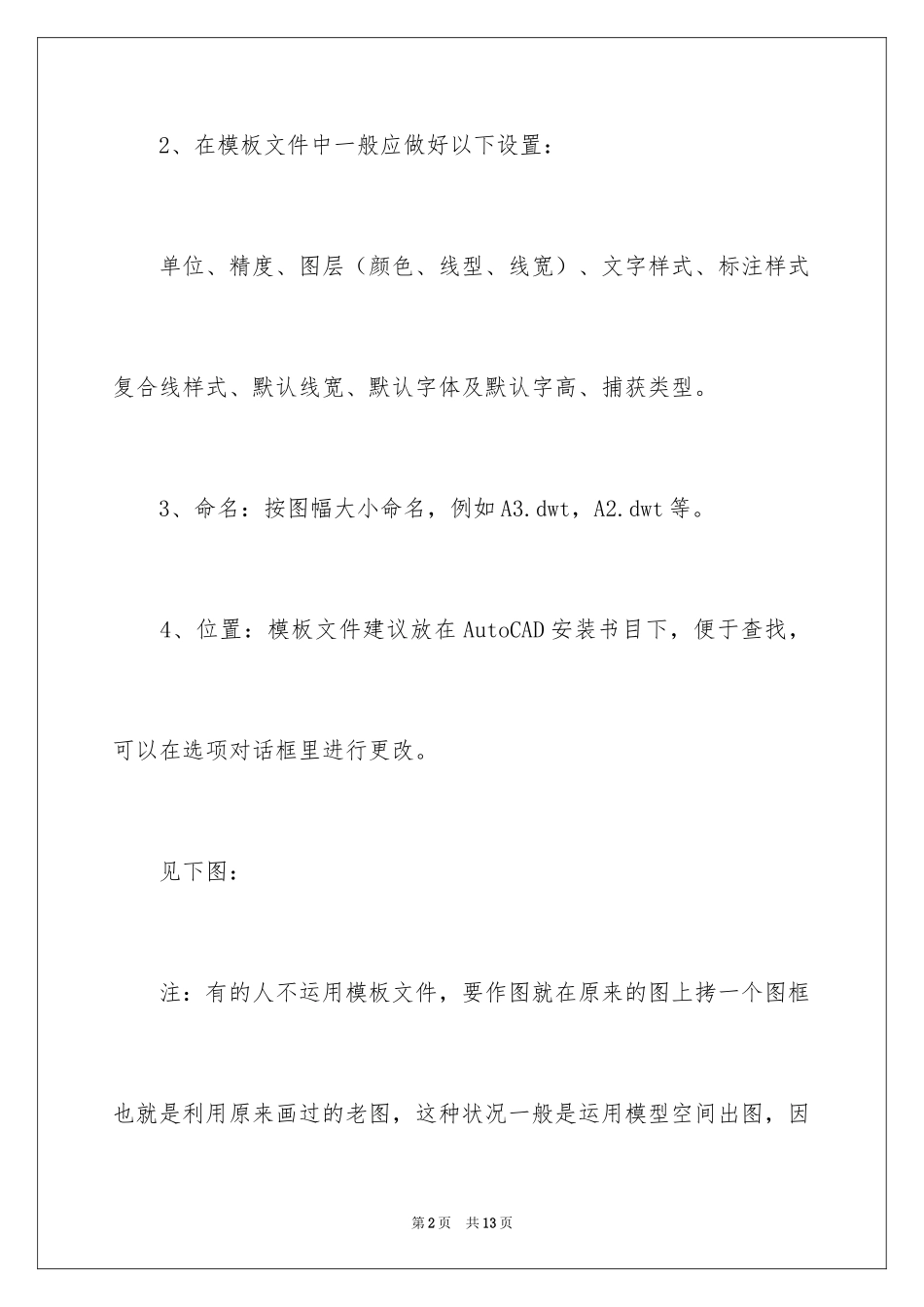

2022CAD画图技巧CAD画图技巧我为大家共享CAD画图技巧，内容包括模版文件，图层的运用，文字与文字样式，标注及标注样式，比例，布局和模型空间，图框及页面设置，利用布局出图，视口的应用等，超级全面，以AutoCAD2022为例，以布局出图为动身点，抓紧学起来吧。一、模版文件1、建立自己的模板文件，这样可以以自己的喜好进行设置，形成自己的风格。第1页共13页2、在模板文件中一般应做好以下设置：单位、精度、图层（颜色、线型、线宽）、文字样式、标注样式复合线样式、默认线宽、默认字体及默认字高、捕获类型。3、命名：按图幅大小命名，例如A3.dwt，A2.dwt等。4、位置：模板文件建议放在AutoCAD安装书目下，便于查找，可以在选项对话框里进行更改。见下图：注：有的人不运用模板文件，要作图就在原来的图上拷一个图框也就是利用原来画过的老图，这种状况一般是运用模型空间出图，因第2页共13页为不须要精确对位，随意放就行了，而在布局（图纸空间）时则需考虑与图纸的匹配，当然，有的人在布局里也是放置许多张图纸，没什么好说的，看个人喜爱了。这是我在模型空间里的工作界面：二、图层的运用1、图层命名最好用英文缩写，少用汉字。2、依据自己的专业需求合理设置图层数量，且宜少不宜多。3、对象属性（颜色、线型、线宽）一律随层，便于修改对象。三、文字与文字样式第3页共13页记住几个原则：1、尽量少用字体，一般三、四种足矣。而且尽量运用SHX字体，少用TTF字体。2、SHX我用的是gbcbig.shx+gbenor.shx组合，这两种字体在2000版以上的CAD中都有，便利图形交换，用于标注字体、引线标注字体、一般性注释、说明。3、TTF我用的是宋体和黑体两种，没什么好说的，Windows自带的，用于写图名、索引和详图符号里的字母与数字、房间名等须要醒目的地方。第4页共13页4、文字样式名称最好用大字体本身的文件名，便于识别，例如：文字样式gbcbig，表示gbcbig.shx+gbenor.sh，simsun表示simsun.ttf，simhei表示simhei.ttf。5、关于文字预先运用textsize吩咐设好默认字高，这样就不用每次都调整了。注：坚决反对运用生僻的字体，AutoCAD中没有的坚决不用，Windows中没有的坚决不用。我不认为AutoCAD本身供应的字体不好看，也不认为AutoCAD本身供应的字体满意不了要求，呵呵，话说大了，做结构的许多钢筋符号什么的没有怎么办，别人做好的字体为何第5页共13页不行以拿来一用，没什么好说的，想用就用吧。四、标注及标注样式1、运用布局（图纸空间）出图的状况，标注样式只设一种就行了。见下图：这里的关键是设全局比例Dimscale=0，在标注样式中表示为：“将标注缩放到布局”，即勾选此项。见下图：2、运用模型空间出图的状况，没方法，要么预先把全部的或常第6页共13页常用的标注样式设置好，或者随用随设，依个人喜好，总之很繁琐，鉴于标注是CAD里很关键的一点，建议作图方式运用布局。3、标注样式中的各种数量（指箭头大小、基线间距、文字高度等）设置，无论是布局（图纸空间）出图，还是模型空间出图，均采纳实际图纸（指打印出来的A2、A3图纸）中的`大小。比方说实际图纸中文字高3.5mm，那就设3.5。我的习惯设置，见以下连续贴图：注：关于标注样式的设置，我建议只设一种，一是简洁，只有一个标第7页共13页注样式，就基本上可以解决全部的标注状况，一劳永逸，二是不须要换算那厌烦人的比例，不简单出错。有的人喜爱把这里设置成按比例换算后的大小，例照实际图纸中3mm的字高设成300mm，坚决不是一种好习惯。对于模型空间，字高应当运用全局比例来调整，对于布局，干脆设置成实际大小。关于标注的方式，我建议在图纸空间中标注（包括引线标注、其它注释文字等），其实这也是AutoCAD公司运用图纸空间的本意。大家可以看看AutoCAD2022帮助里关于图纸空间的说明：“图纸空间是图纸布局环境，可以在这里指定图纸大小、添加标题栏、显示模型的第8页共13页多个视图以及创建图形标注和注释”。当然这里并没有强制规定。另外，在图纸空间标注时可以有两种状况，一种是在激活的视口里标注，一种是在图纸空间中标注。在激活的视口里标注，事实上就是在模型空间里标注，其结果自然是标注...
