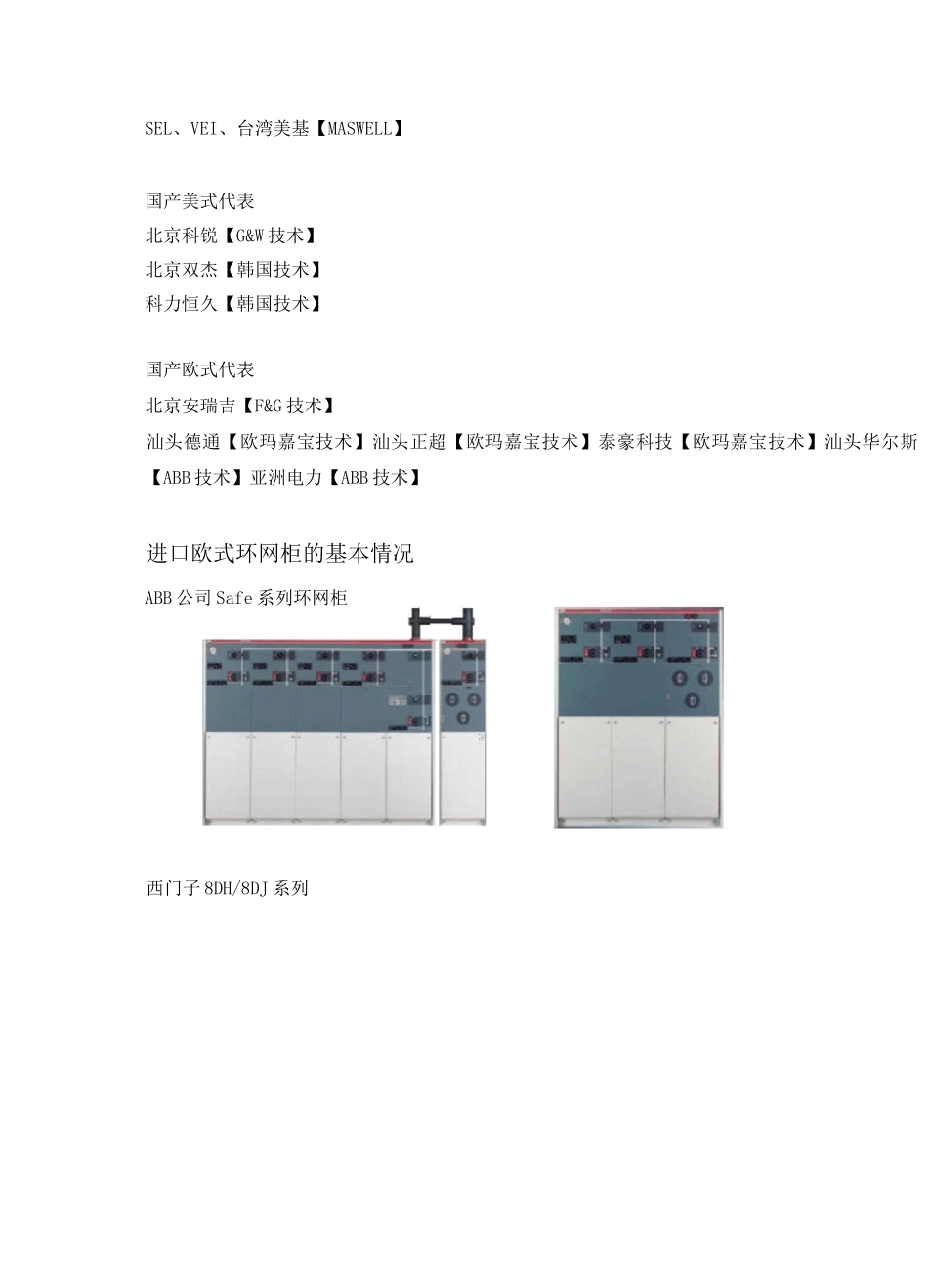

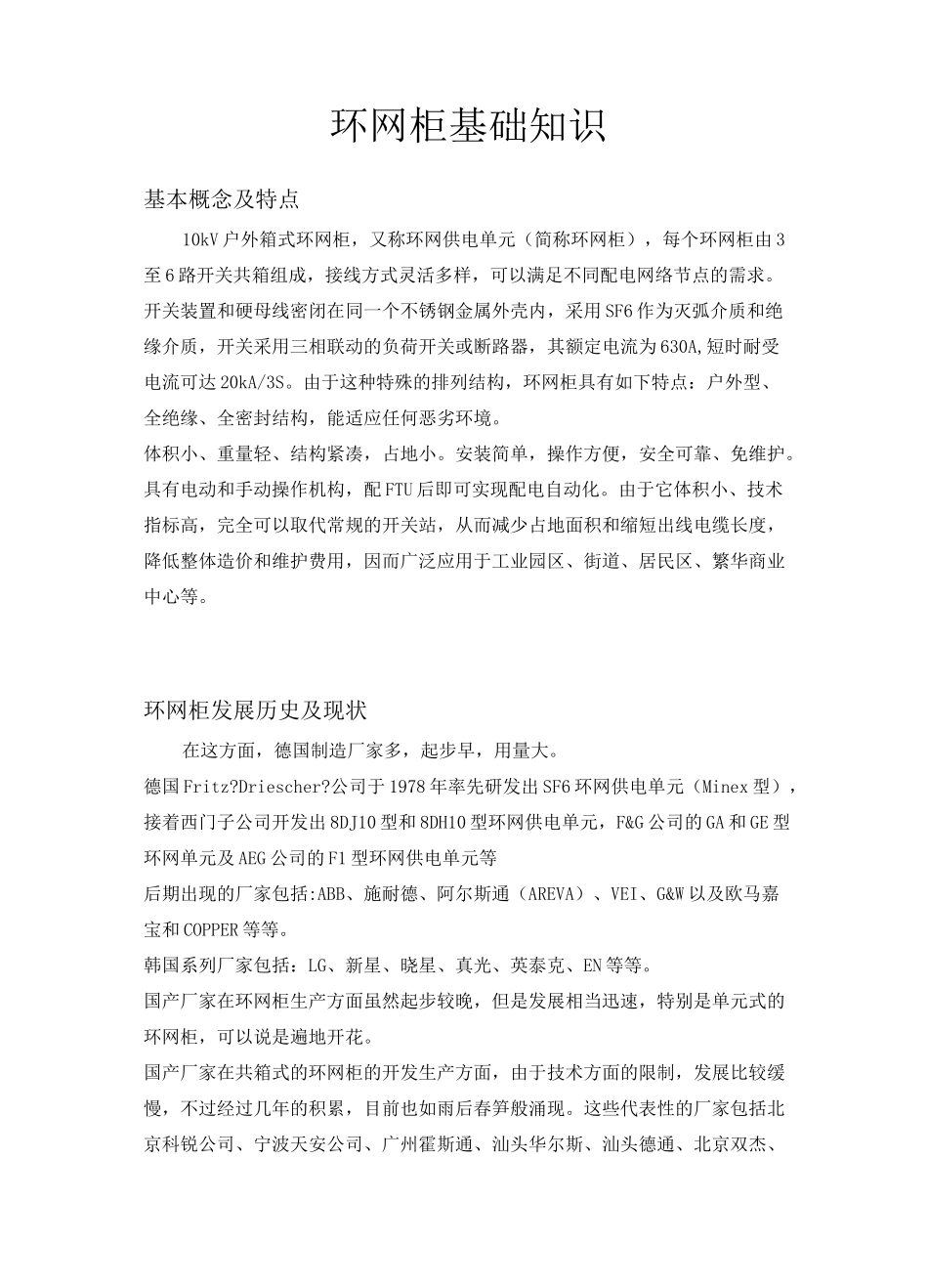

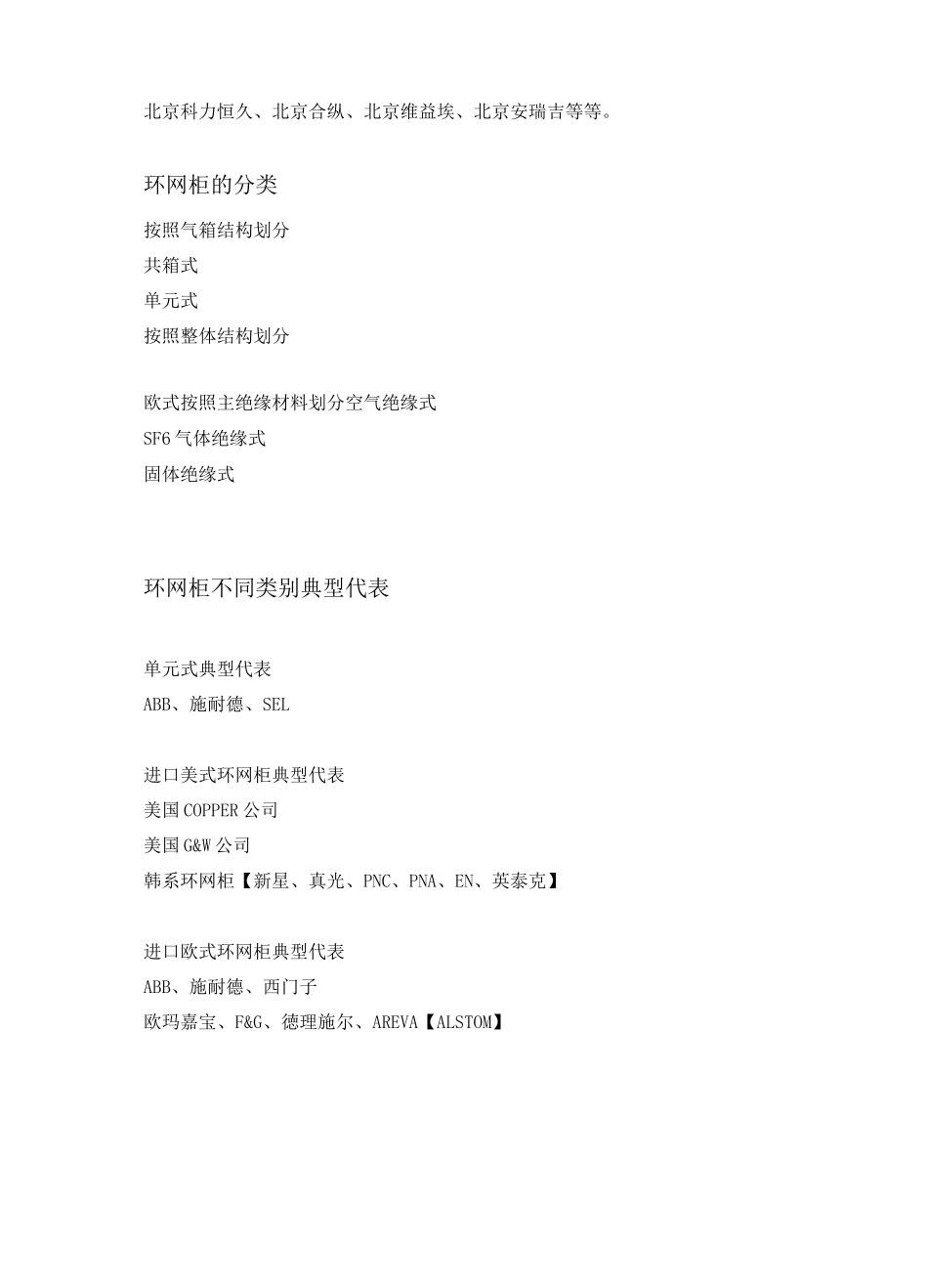

环网柜基础知识基本概念及特点10kV户外箱式环网柜，又称环网供电单元（简称环网柜），每个环网柜由3至6路开关共箱组成，接线方式灵活多样，可以满足不同配电网络节点的需求。开关装置和硬母线密闭在同一个不锈钢金属外壳内，采用SF6作为灭弧介质和绝缘介质，开关采用三相联动的负荷开关或断路器，其额定电流为630A,短时耐受电流可达20kA/3S。由于这种特殊的排列结构，环网柜具有如下特点：户外型、全绝缘、全密封结构，能适应任何恶劣环境。体积小、重量轻、结构紧凑，占地小。安装简单，操作方便，安全可靠、免维护。具有电动和手动操作机构，配FTU后即可实现配电自动化。由于它体积小、技术指标高，完全可以取代常规的开关站，从而减少占地面积和缩短出线电缆长度，降低整体造价和维护费用，因而广泛应用于工业园区、街道、居民区、繁华商业中心等。环网柜发展历史及现状在这方面，德国制造厂家多，起步早，用量大。德国Fritz?Driescher?公司于1978年率先研发出SF6环网供电单元（Minex型），接着西门子公司开发出8DJ10型和8DH10型环网供电单元，F&G公司的GA和GE型环网单元及AEG公司的F1型环网供电单元等后期出现的厂家包括:ABB、施耐德、阿尔斯通（AREVA）、VEI、G&W以及欧马嘉宝和COPPER等等。韩国系列厂家包括：LG、新星、晓星、真光、英泰克、EN等等。国产厂家在环网柜生产方面虽然起步较晚，但是发展相当迅速，特别是单元式的环网柜，可以说是遍地开花。国产厂家在共箱式的环网柜的开发生产方面，由于技术方面的限制，发展比较缓慢，不过经过几年的积累，目前也如雨后春笋般涌现。这些代表性的厂家包括北京科锐公司、宁波天安公司、广州霍斯通、汕头华尔斯、汕头德通、北京双杰、北京科力恒久、北京合纵、北京维益埃、北京安瑞吉等等。环网柜的分类按照气箱结构划分共箱式单元式按照整体结构划分欧式按照主绝缘材料划分空气绝缘式SF6气体绝缘式固体绝缘式环网柜不同类别典型代表单元式典型代表ABB、施耐德、SEL进口美式环网柜典型代表美国COPPER公司美国G&W公司韩系环网柜【新星、真光、PNC、PNA、EN、英泰克】进口欧式环网柜典型代表ABB、施耐德、西门子欧玛嘉宝、F&G、徳理施尔、AREVA【ALSTOM】SEL、VEI、台湾美基【MASWELL】国产美式代表北京科锐【G&W技术】北京双杰【韩国技术】科力恒久【韩国技术】国产欧式代表北京安瑞吉【F&G技术】汕头德通【欧玛嘉宝技术】汕头正超【欧玛嘉宝技术】泰豪科技【欧玛嘉宝技术】汕头华尔斯【ABB技术】亚洲电力【ABB技术】进口欧式环网柜的基本情况ABB公司Safe系列环网柜西门子8DH/8DJ系列施耐德SM6/RM6系列阿海珐（AREVA）FBX/FBA系列欧玛嘉宝GA/GAE/CGM/CGC/CPG系列美式和欧式环网柜的对比分析关键结构对比分析欧式环网每个间隔有独立的电缆隔室美式环网柜整个高压出线部分完全暴露在外功能单元对比分析欧式环网柜有C/F/V/M/D等功能单元美式环网柜有C/V/D等功能单兀可扩展性能对比分析欧式环网柜可扩展性能强美式环网柜扩展较为困难出线套管对比分析欧式环网柜出线套管一般采用欧式高压套管美式环网柜出线套管一般采用美式出线套管加工工艺对比分析欧式环网柜整体加工工艺较为精细，外观美观大方美式环网柜沿袭了美式产品的一贯粗犷特点，细节工艺相对较差环网柜的典型组合及应用纯负荷开关组合负荷开关+熔断器的组合纯负荷开关组合典型应用CCFCCCF负荷开关+熔断器的组合典型应用负荷开关+断路器组合cccv「I,11厂\理r1F1mccvvDeV负荷开关+断路器组合典型应用典型环网“手拉手”接线形式电源1环网柜1分支电源2环网柜■-常合开关环网柜••T1r［环网柜］■BCDCD
