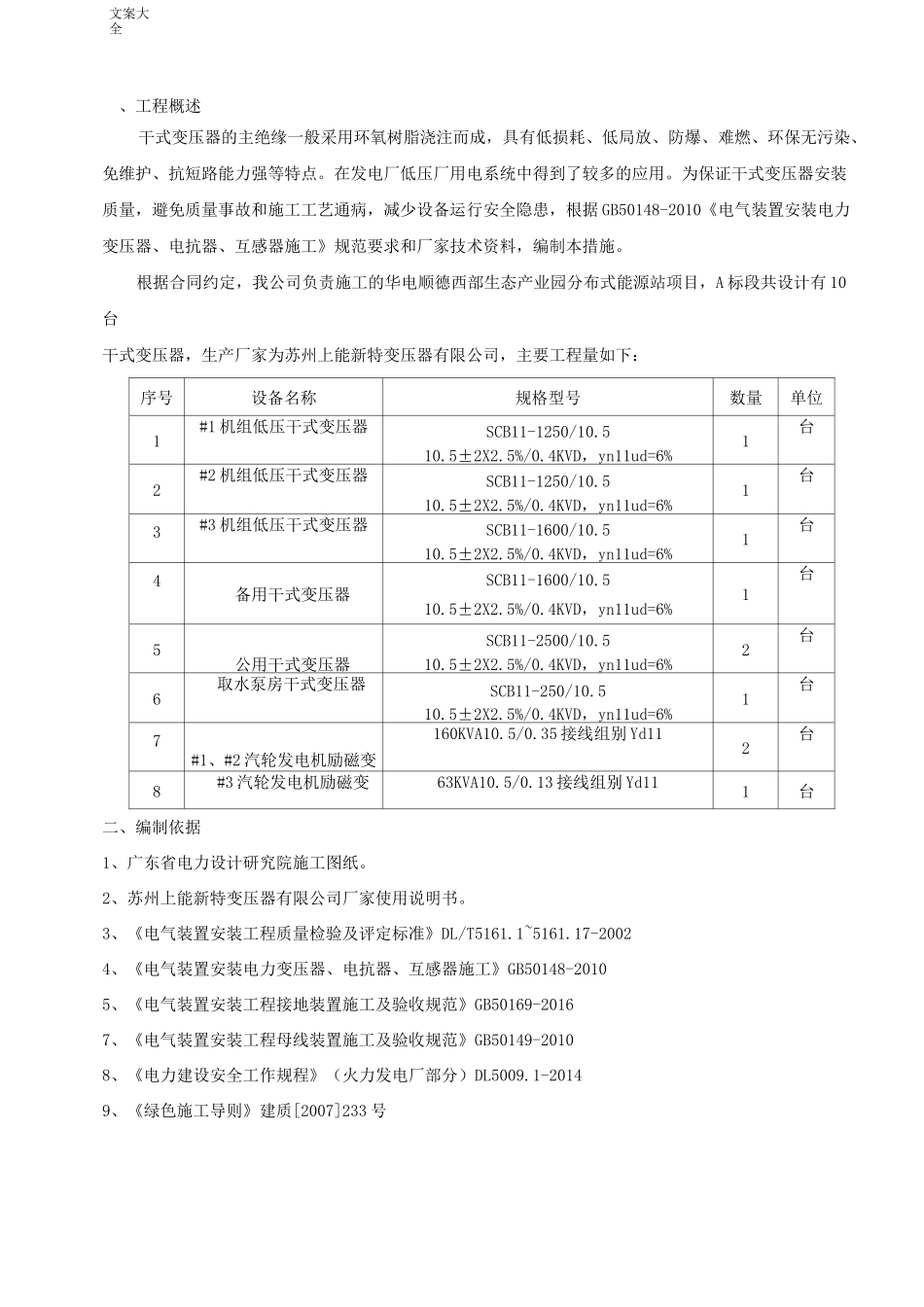

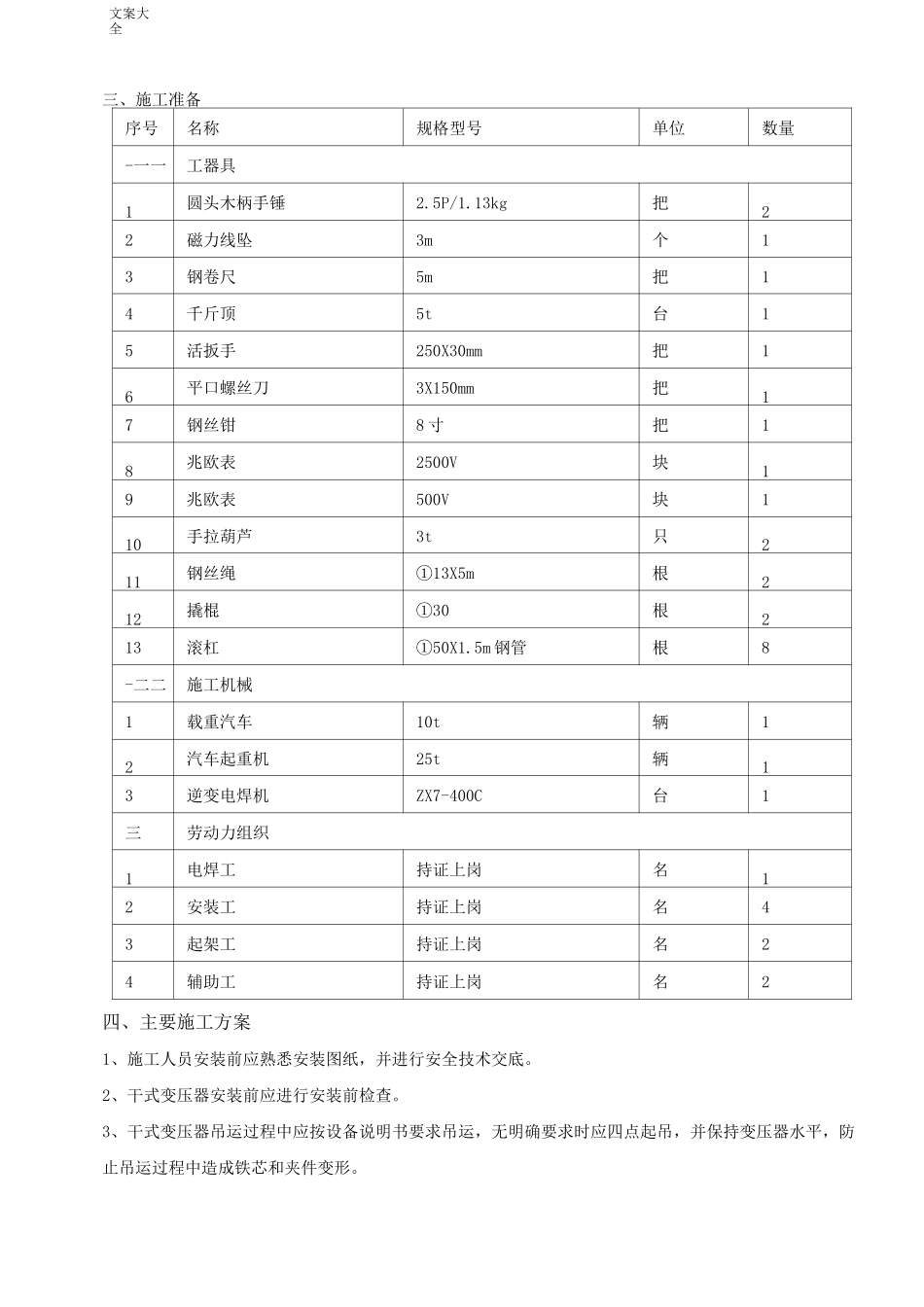

文案大全、工程概述干式变压器的主绝缘一般采用环氧树脂浇注而成，具有低损耗、低局放、防爆、难燃、环保无污染、免维护、抗短路能力强等特点。在发电厂低压厂用电系统中得到了较多的应用。为保证干式变压器安装质量，避免质量事故和施工工艺通病，减少设备运行安全隐患，根据GB50148-2010《电气装置安装电力变压器、电抗器、互感器施工》规范要求和厂家技术资料，编制本措施。根据合同约定，我公司负责施工的华电顺德西部生态产业园分布式能源站项目，A标段共设计有10台干式变压器，生产厂家为苏州上能新特变压器有限公司，主要工程量如下：序号设备名称规格型号数量单位1#1机组低压干式变压器SCB11-1250/10.510.5±2X2.5%/0.4KVD，yn11ud=6%1台2#2机组低压干式变压器SCB11-1250/10.510.5±2X2.5%/0.4KVD，yn11ud=6%1台3#3机组低压干式变压器SCB11-1600/10.510.5±2X2.5%/0.4KVD，yn11ud=6%1台4备用干式变压器SCB11-1600/10.510.5±2X2.5%/0.4KVD，yn11ud=6%1台5公用干式变压器SCB11-2500/10.510.5±2X2.5%/0.4KVD，yn11ud=6%2台6取水泵房干式变压器SCB11-250/10.510.5±2X2.5%/0.4KVD，yn11ud=6%1台7#1、#2汽轮发电机励磁变160KVA10.5/0.35接线组别Yd112台8#3汽轮发电机励磁变63KVA10.5/0.13接线组别Yd111台二、编制依据1、广东省电力设计研究院施工图纸。2、苏州上能新特变压器有限公司厂家使用说明书。3、《电气装置安装工程质量检验及评定标准》DL/T5161.1~5161.17-20024、《电气装置安装电力变压器、电抗器、互感器施工》GB50148-20105、《电气装置安装工程接地装置施工及验收规范》GB50169-20167、《电气装置安装工程母线装置施工及验收规范》GB50149-20108、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20149、《绿色施工导则》建质[2007]233号文案大全三、施工准备序号名称规格型号单位数量-一一工器具1圆头木柄手锤2.5P/1.13kg把22磁力线坠3m个13钢卷尺5m把14千斤顶5t台15活扳手250X30mm把16平口螺丝刀3X150mm把17钢丝钳8寸把18兆欧表2500V块19兆欧表500V块110手拉葫芦3t只211钢丝绳①13X5m根212撬棍①30根213滚杠①50X1.5m钢管根8-二二施工机械1载重汽车10t辆12汽车起重机25t辆13逆变电焊机ZX7-400C台1三劳动力组织1电焊工持证上岗名12安装工持证上岗名43起架工持证上岗名24辅助工持证上岗名2四、主要施工方案1、施工人员安装前应熟悉安装图纸，并进行安全技术交底。2、干式变压器安装前应进行安装前检查。3、干式变压器吊运过程中应按设备说明书要求吊运，无明确要求时应四点起吊，并保持变压器水平，防止吊运过程中造成铁芯和夹件变形。AA文案大全变压器安母线安检查验施工准变压器运4、带罩箱的干式变压器安装前应核对出线位置是否与盘柜母线位置相对应。5、变压器罩箱的安装标准按照《电气装置安装工程盘、柜及二次回路接线施工及验收规范》中关于盘柜安装要求执行。五、工艺流程工艺流程要求与标准一、施工准备1、开箱检查开箱检查应有业主专工、生产厂家、设备保管单位、监理和施工单位电气专业人员参加。1、变压器型号、规格、数量符合图纸要求，带罩箱的干式变压器出线位置与盘柜母线位置对应。2、检查变压器安装附件齐全，绝缘子光滑无裂纹，铭牌及接线标示齐全清晰。3、检查变压器铁芯无变形，坚固件坚固良好，铁芯对地绝缘良好且只有一点接地。4、检查绕组绝缘良好，用2500V兆欧表检查线圈绝缘应大于10MQ。5、检查变压器引出线绝缘良好，裸露部分间距符合安全距离要求且无毛刺尖角。6、检查变压器出厂资料齐全。2、准备8根①50长1.5m左右钢管作滚杠。3、土建交接验收检查土建已具备安装条件并办理交接签证。1、屋顶、楼板、门窗等均已施工完毕，并且无渗漏，变压器安装后不能再进行施工的装饰工作应全部结束。预留设备吊装口在设备进入配电室后及时封墙。文案大全工艺流程要求与标准2、室内地面的基层施工完毕，并在墙上标出地面标咼。3、基础槽钢安装牢固，变压器轨道与变压器轨距误差不大于5mm。预留电缆进线孔符合设备要二、变压器安装1、变压器吊装运输1、运输过程可靠封车，严禁人货同车。上下坡道及倾斜的路面应有防止设备移动的措施。运输过...
