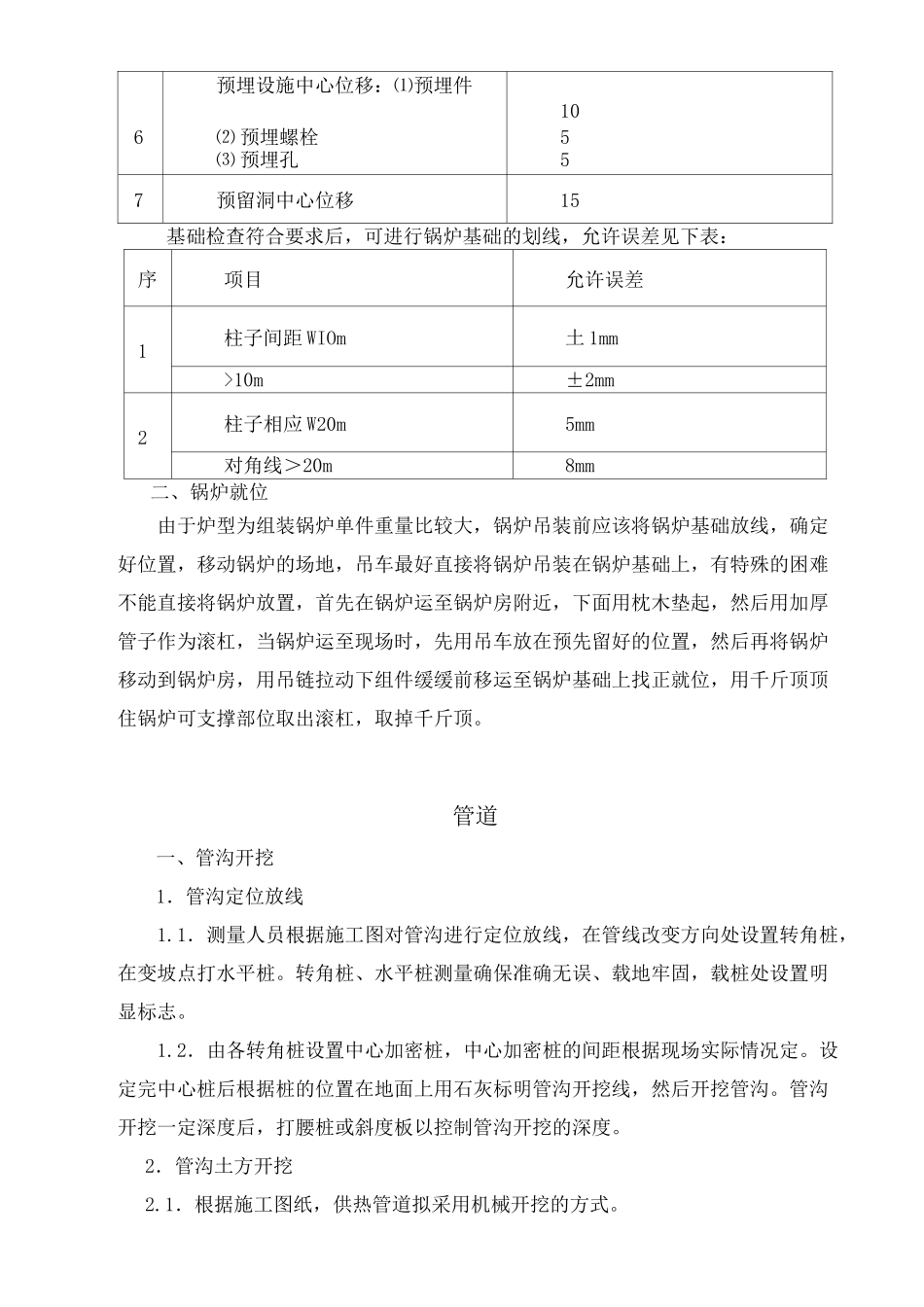

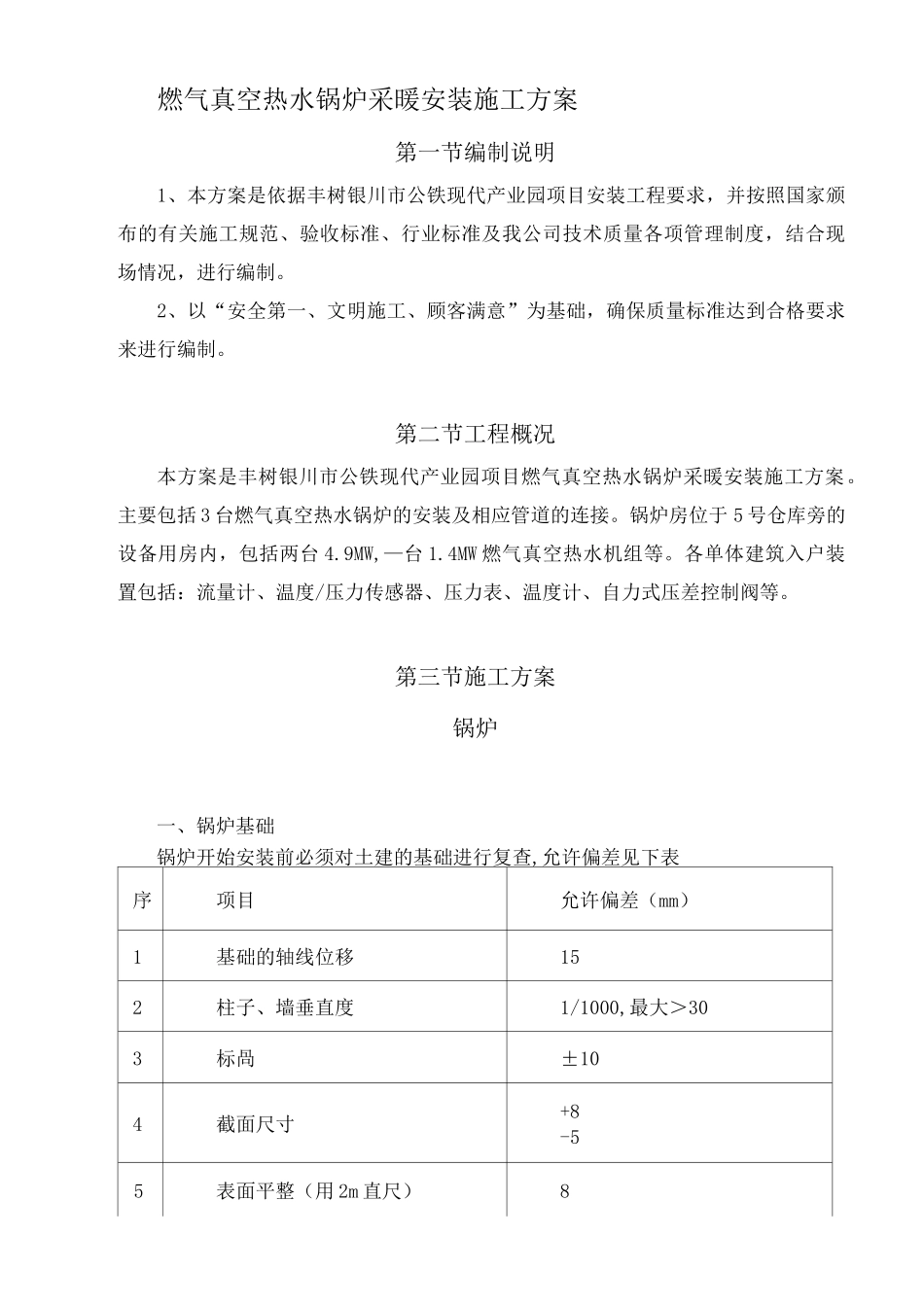

燃气真空热水锅炉采暖安装施工方案第一节编制说明1、本方案是依据丰树银川市公铁现代产业园项目安装工程要求，并按照国家颁布的有关施工规范、验收标准、行业标准及我公司技术质量各项管理制度，结合现场情况，进行编制。2、以“安全第一、文明施工、顾客满意”为基础，确保质量标准达到合格要求来进行编制。第二节工程概况本方案是丰树银川市公铁现代产业园项目燃气真空热水锅炉采暖安装施工方案。主要包括3台燃气真空热水锅炉的安装及相应管道的连接。锅炉房位于5号仓库旁的设备用房内，包括两台4.9MW,—台1.4MW燃气真空热水机组等。各单体建筑入户装置包括：流量计、温度/压力传感器、压力表、温度计、自力式压差控制阀等。第三节施工方案锅炉一、锅炉基础锅炉开始安装前必须对土建的基础进行复查,允许偏差见下表序项目允许偏差（mm）1基础的轴线位移152柱子、墙垂直度1/1000,最大＞303标咼±104截面尺寸+8-55表面平整（用2m直尺）86预埋设施中心位移：⑴预埋件10⑵预埋螺栓5⑶预埋孔57预留洞中心位移15基础检查符合要求后，可进行锅炉基础的划线，允许误差见下表：序项目允许误差1柱子间距WIOm土1mm>10m±2mm2柱子相应W20m5mm对角线＞20m8mm二、锅炉就位由于炉型为组装锅炉单件重量比较大，锅炉吊装前应该将锅炉基础放线，确定好位置，移动锅炉的场地，吊车最好直接将锅炉吊装在锅炉基础上，有特殊的困难不能直接将锅炉放置，首先在锅炉运至锅炉房附近，下面用枕木垫起，然后用加厚管子作为滚杠，当锅炉运至现场时，先用吊车放在预先留好的位置，然后再将锅炉移动到锅炉房，用吊链拉动下组件缓缓前移运至锅炉基础上找正就位，用千斤顶顶住锅炉可支撑部位取出滚杠，取掉千斤顶。管道一、管沟开挖1．管沟定位放线1.1．测量人员根据施工图对管沟进行定位放线，在管线改变方向处设置转角桩，在变坡点打水平桩。转角桩、水平桩测量确保准确无误、载地牢固，载桩处设置明显标志。1.2．由各转角桩设置中心加密桩，中心加密桩的间距根据现场实际情况定。设定完中心桩后根据桩的位置在地面上用石灰标明管沟开挖线，然后开挖管沟。管沟开挖一定深度后，打腰桩或斜度板以控制管沟开挖的深度。2．管沟土方开挖2.1．根据施工图纸，供热管道拟采用机械开挖的方式。2.2．为确保管沟不塌方，管沟开挖需设置一定的边坡。2.3．为便于管道下沟所挖土方应堆放在管沟一侧，且土方应距离管沟边0.5m以上，土堆的高度不宜超过1.5m。2.4.清理沟底时应加深450mm,作为回填砂子垫平沟底的砂垫层。2.5．管沟开挖的要求：管沟断面尺寸准确、沟底平直、沟内无塌方、无积水、无杂物、转角符合要求。2.6.管线沟基处理：对于沟基土质情况良好含水量较少的沟段,管沟开挖至设计标高后,修平沟底,用蛙式打夯机反复夯实直至沟底基础达到压实要求。水位较深时,要进行降水处理。二、管道吊运及安装1.钢管管道坡口：下管前应现将进行坡口处理，坡口形式为“V”形坡口，坡口的角度55°〜65°为宜。为保证坡口质量，管端坡口时应采用坡口机或角向磨光机等机具进行机械坡口，然后采用角向磨光机抹去管口表面的氧化皮，并将影响焊接质量的凸凹处打磨平整。2.布管、下管：大管径的选择在沟底固定连接。2.1布管在沟边堆土的另一侧进行，管道的外侧距离管沟不得小于500mm。2.2下管采用起重机下管的方法，下管时起重机沿沟槽边移动，起重机将管道吊起后，转动起重臂，将管段转至沟槽的正上方，然后徐徐的将管子放入沟槽中，在下管的过程中如果管子摆动，可将管子的两端用棕绳拴住，分别由两人拉住随时调整管子方向。2.3下管时注意事项：在布管、下管的过程中应注意保护管道的保温层及保温的保护层；下管时起重机应与沟槽保证一定距离，以免沟边受力过大而塌方。三、管道连接1.管道在组对焊接前应将管子内的杂物清理干净。2.管道对口前应将管端30mm范围的油污、水、浮锈清理干净，直至露出金属本色。组装焊接前管子端口平面，偏斜值应小于1mm，最大不超过1.5mm。3•对口后的管子应沿圆周等距离施工过程中，管道对口前应保持1.0〜1.5mm间隙，对口时要多转动几次，使错口值减少和间隙均匀；管道对好口后，要用点焊固定（点焊要求与正...
