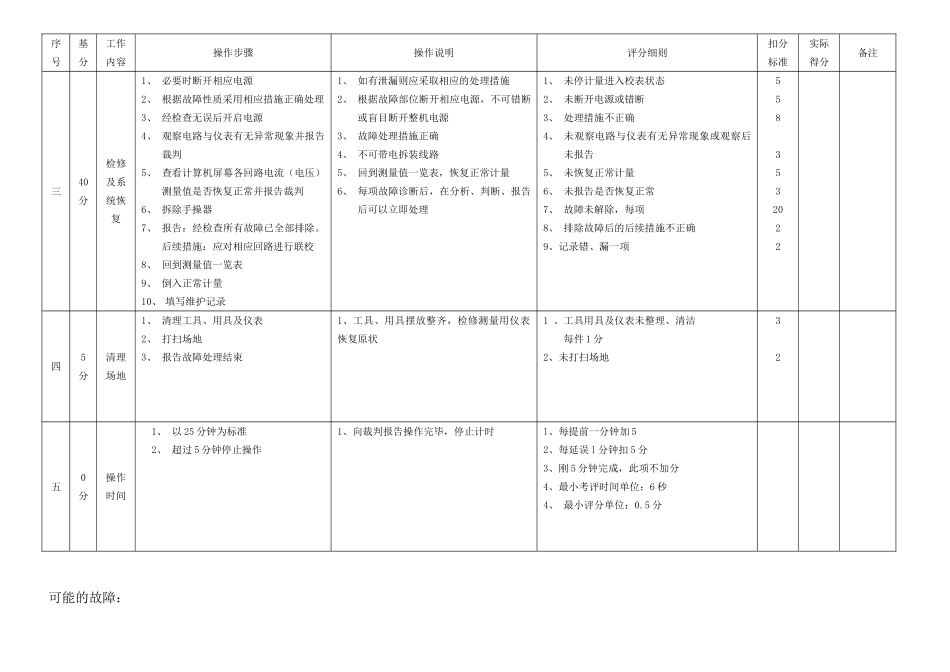

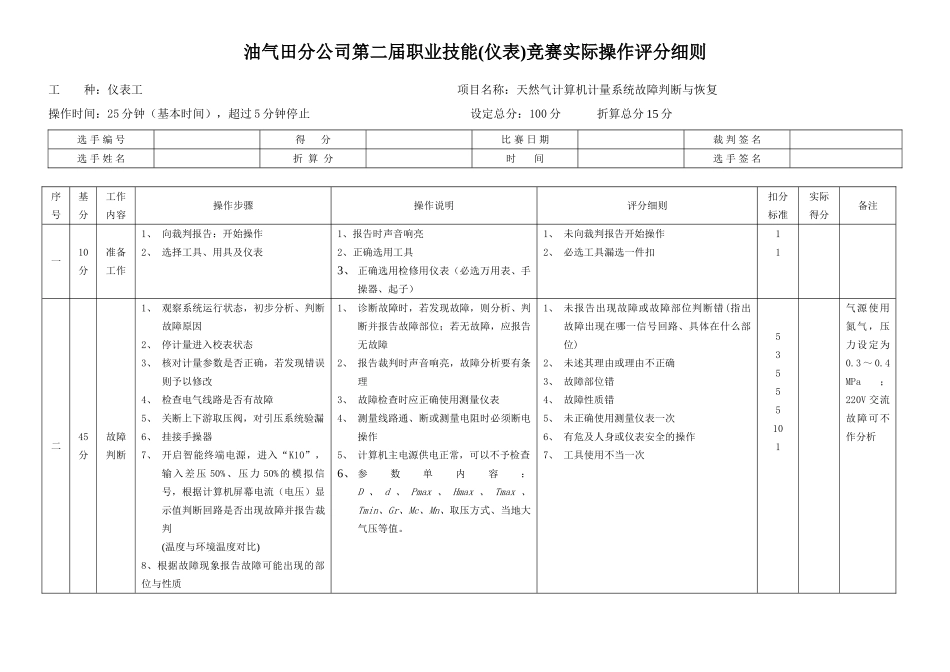

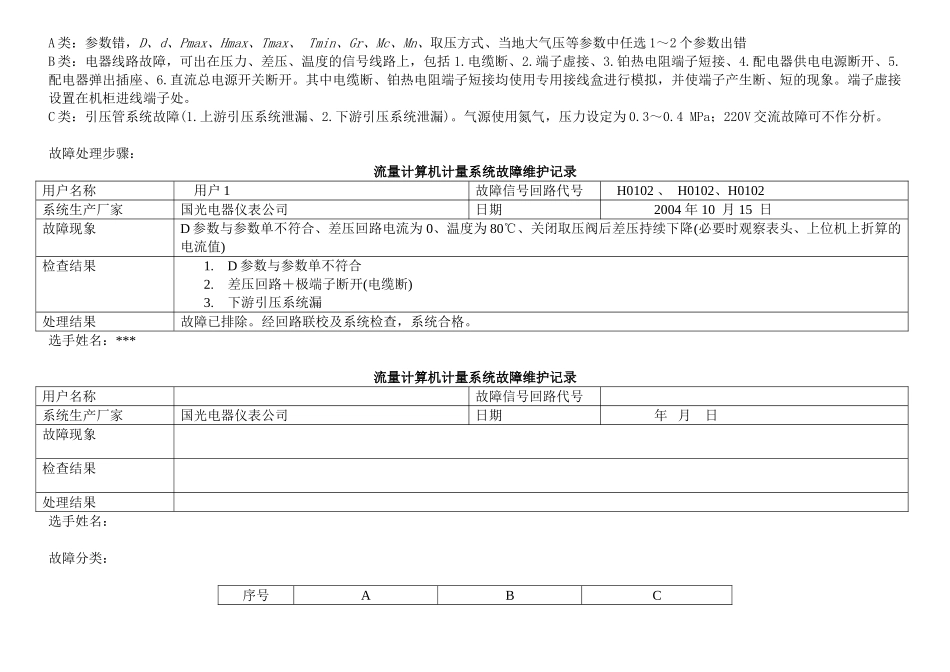

油气田分公司第二届职业技能(仪表)竞赛实际操作评分细则工种：仪表工项目名称：天然气计算机计量系统故障判断与恢复操作时间：25分钟（基本时间），超过5分钟停止设定总分：100分折算总分15分选手编号得分比赛日期裁判签名选手姓名折算分时间选手签名序号基分工作内容操作步骤操作说明评分细则扣分标准实际得分备注一10分准备工作1、向裁判报告：开始操作2、选择工具、用具及仪表1、报告时声音响亮2、正确选用工具3、正确选用检修用仪表（必选万用表、手操器、起子）1、未向裁判报告开始操作2、必选工具漏选一件扣11二45分故障判断1、观察系统运行状态，初步分析、判断故障原因2、停计量进入校表状态3、核对计量参数是否正确，若发现错误则予以修改4、检查电气线路是否有故障5、关断上下游取压阀，对引压系统验漏6、挂接手操器7、开启智能终端电源，进入“K10”，输入差压50%、压力50%的模拟信号，根据计算机屏幕电流（电压）显示值判断回路是否出现故障并报告裁判(温度与环境温度对比)8、根据故障现象报告故障可能出现的部位与性质1、诊断故障时，若发现故障，则分析、判断并报告故障部位；若无故障，应报告无故障2、报告裁判时声音响亮，故障分析要有条理3、故障检查时应正确使用测量仪表4、测量线路通、断或测量电阻时必须断电操作5、计算机主电源供电正常，可以不予检查6、参数单内容：D、d、Pmax、Hmax、Tmax、Tmin、Gr、Mc、Mn、取压方式、当地大气压等值。1、未报告出现故障或故障部位判断错(指出故障出现在哪一信号回路、具体在什么部位)2、未述其理由或理由不正确3、故障部位错4、故障性质错5、未正确使用测量仪表一次6、有危及人身或仪表安全的操作7、工具使用不当一次53555101气源使用氮气，压力设定为0.3～0.4MPa；220V交流故障可不作分析序号基分工作内容操作步骤操作说明评分细则扣分标准实际得分备注三40分检修及系统恢复1、必要时断开相应电源2、根据故障性质采用相应措施正确处理3、经检查无误后开启电源4、观察电路与仪表有无异常现象并报告裁判5、查看计算机屏幕各回路电流（电压）测量值是否恢复正常并报告裁判6、拆除手操器7、报告：经检查所有故障已全部排除。后续措施：应对相应回路进行联校8、回到测量值一览表9、倒入正常计量10、填写维护记录1、如有泄漏则应采取相应的处理措施2、根据故障部位断开相应电源，不可错断或盲目断开整机电源3、故障处理措施正确4、不可带电拆装线路5、回到测量值一览表，恢复正常计量6、每项故障诊断后，在分析、判断、报告后可以立即处理1、未停计量进入校表状态2、未断开电源或错断3、处理措施不正确4、未观察电路与仪表有无异常现象或观察后未报告5、未恢复正常计量6、未报告是否恢复正常7、故障未解除，每项8、排除故障后的后续措施不正确9、记录错、漏一项5583532022四5分清理场地1、清理工具、用具及仪表2、打扫场地3、报告故障处理结束1、工具、用具摆放整齐，检修测量用仪表恢复原状1、工具用具及仪表未整理、清洁每件1分2、未打扫场地32五0分操作时间1、以25分钟为标准2、超过5分钟停止操作1、向裁判报告操作完毕，停止计时l、每提前一分钟加52、每延误l分钟扣5分3、刚5分钟完成，此项不加分4、最小考评时间单位：6秒4、最小评分单位：0.5分可能的故障：A类：参数错，D、d、Pmax、Hmax、Tmax、Tmin、Gr、Mc、Mn、取压方式、当地大气压等参数中任选1～2个参数出错B类：电器线路故障，可出在压力、差压、温度的信号线路上，包括1.电缆断、2.端子虚接、3.铂热电阻端子短接、4.配电器供电电源断开、5.配电器弹出插座、6.直流总电源开关断开。其中电缆断、铂热电阻端子短接均使用专用接线盒进行模拟，并使端子产生断、短的现象。端子虚接设置在机柜进线端子处。C类：引压管系统故障(1.上游引压系统泄漏、2.下游引压系统泄漏)。气源使用氮气，压力设定为0.3～0.4MPa；220V交流故障可不作分析。故障处理步骤：流量计算机计量系统故障维护记录用户名称用户1故障信号回路代号H0102、H0102、H0102系统生产厂家国光电器仪表公司日期2004年10月15日故障现象D参数与参数单不符合、差压回路电流为0、温度为80℃、关闭取压阀后差压...
