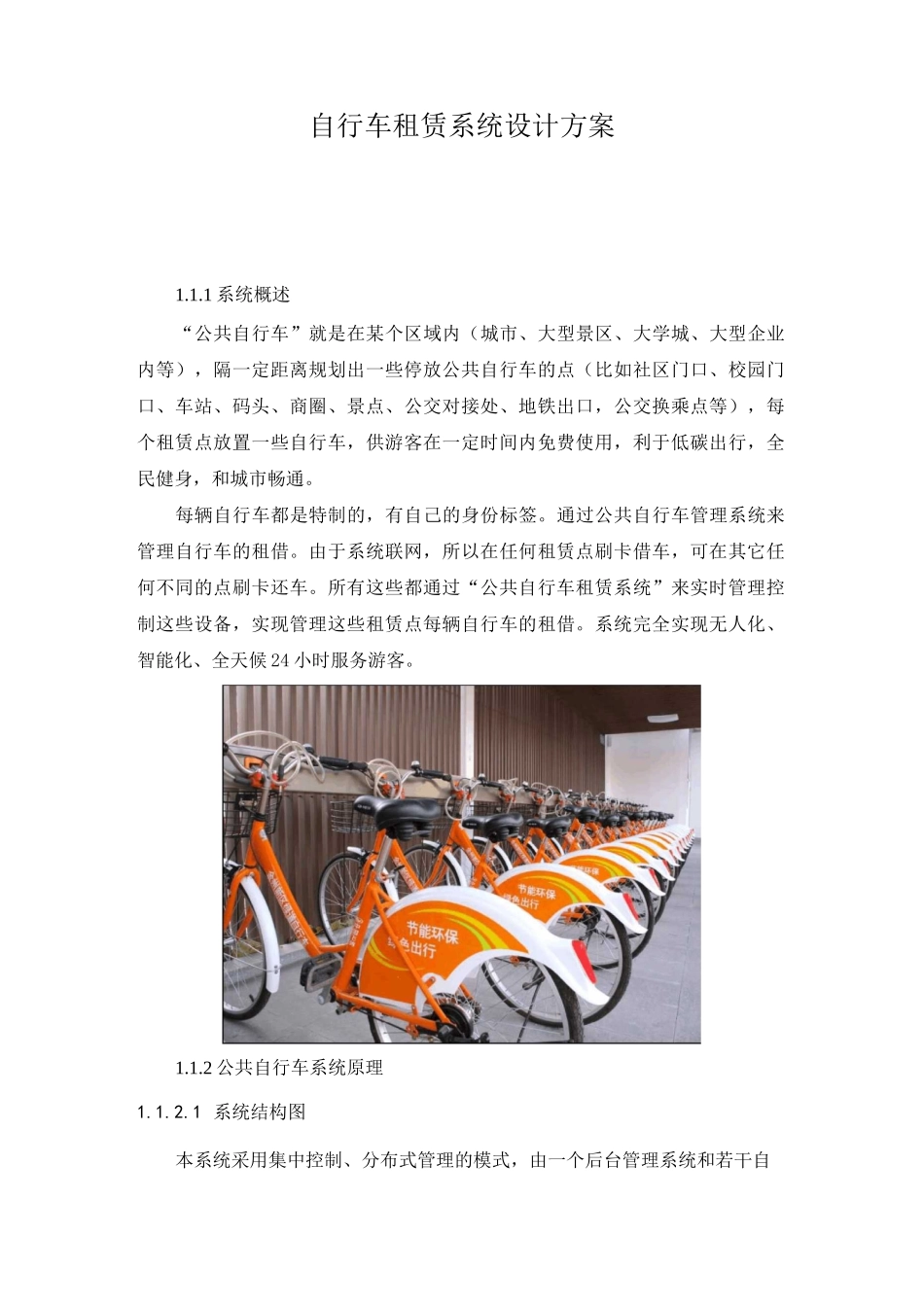

自行车租赁系统设计方案1.1.1系统概述“公共自行车”就是在某个区域内（城市、大型景区、大学城、大型企业内等），隔一定距离规划出一些停放公共自行车的点（比如社区门口、校园门口、车站、码头、商圈、景点、公交对接处、地铁出口，公交换乘点等），每个租赁点放置一些自行车，供游客在一定时间内免费使用，利于低碳出行，全民健身，和城市畅通。每辆自行车都是特制的，有自己的身份标签。通过公共自行车管理系统来管理自行车的租借。由于系统联网，所以在任何租赁点刷卡借车，可在其它任何不同的点刷卡还车。所有这些都通过“公共自行车租赁系统”来实时管理控制这些设备，实现管理这些租赁点每辆自行车的租借。系统完全实现无人化、智能化、全天候24小时服务游客。1.1.2公共自行车系统原理1.1.2.1系统结构图本系统采用集中控制、分布式管理的模式，由一个后台管理系统和若干自行车服务点组成。自行车服务点通过网络与后台管理系统相连接，自行车服务点将车辆信息、租还信息发送到后台管理系统，后台管理系统根据数据库信息向自行车服务点回复数据。本系统设计的一大特点是采用网络无关性设计，也就是本系统服务点与后台管理中心之间的网络由运营商根据当地实际网络环境来定，无论有线网络还是无线网络，无论是哪家电信运营商都可以使用。1.1.2.2自行车服务点结构图自行车服务点结构分为两种方式。如下图所示自行车服务点结构“方式一”图其中，方式一能够做到分级处理，先由工控机进行处理，然后再与后台联络，减轻服务器压力；方式二的优点是成本低，由局域网路由器实时向后台传输数据。自行车服务系统由3部分组成，1个控制单元、若干锁止器和1个密钥系统。通过CAN总线与锁止器系统相连接，工控机负责交易逻辑的处理，脱机数据存储，卡片信息查询等功能，锁止器上送的卡片信息通过CAN总线传输到工控机，工控机根据卡片密钥体系的要求传送到密钥系统完成计算密钥。技术亮点：自行车服务点系统具有两大技术亮点：CAN总线技术的使用，密钥系统的使用。1.1.2.2.1CAN总线为了使本系统的工作效率达到最大，尽可能的提高用户卡的刷卡速度，系统采用的通讯模式为多对多，传统通讯模式不是点对点通讯就是广播式通讯，很难满足本系统的设计要求，针对本系统针对速度以及造价的要求，我们使用CAN总线解决，CAN总线的实现成本不高，而且能够实现多对多的通讯模式。我们设计的CAN总线模块分两种，一种是安装在锁止器内部的CAN总线模块，还有一种是安装在工控机内部的CAN总线模块，在这两块CAN模块的配合之下系统能够使用CAN总线稳定的工作。1.1.2.2.2密钥系统作为一个优秀的IC/ID卡系统，IC/ID卡的安全是必须要考虑的重要环节，作为IC/ID卡安全体系的重要环节就是IC/ID卡密钥系统。而且为了保证本系统具备与建设部IC/ID卡系统以及银行IC/ID卡系统相兼容，本系统配备密钥管理系统。本密钥系统最突出的特点就是PSAM卡共享方案，大大降低了系统建设成本，使系统大面积推广成为了可能。1.1.3硬件系统方案本系统所采用的硬件设备由5大部分组成分别是锁止器系统、控制单元、密钥机系统、自行车系统、监控系统。1.1.3.1锁止器系统锁止器系统是整个系统的执行机构是与用户打交道最多的系统，我公司研发的锁止器是集成我公司多年自行车租赁系统研发经验基础上结合杭州公共自行车系统实际运营经验，推陈出新研发的第三代锁止器，具有国内一流，国际领先的特点。本锁止器系统采用车把锁方案，具有适应车型多的特点，可以针对不同车型灵活调节高度。车把锁的位置较高，刷卡界面与用户眼睛的距离更近方便乘客刷卡，避免了乘客弯腰刷卡低头看屏幕的尴尬。本系统车把锁连接位置宽大坚固，抗破坏能力强，本锁止器采用金属冲压成型，结构强度大，抗破坏能力强。1.1.3.2控制单元控制单元是整个系统的大脑，负责实现交易逻辑，记录交易记录，同时工控机还有液晶屏幕与交互按键，可以方便实现与乘客交互，通过屏幕可以显示乘客卡片的信息。控制单元采用32位处理芯片，运算速度快，对外预留端口有CAN总线接口、串行接口、网线接口。CAN总线接口与锁止器连接，接收锁止器发送来的数据，向锁止器发送控制指令。串行...
