焊接方法及设备试题VIP专享VIP免费

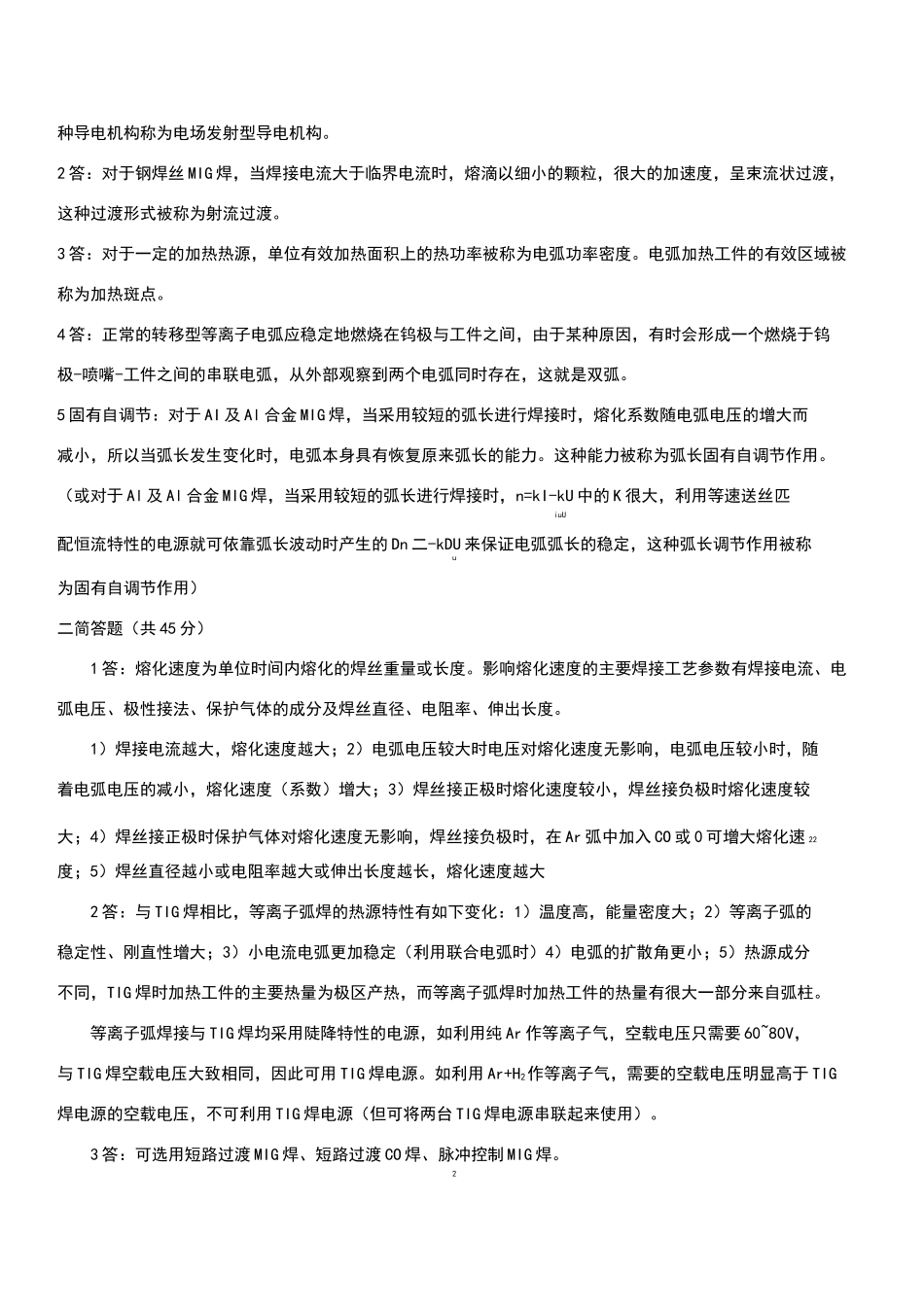

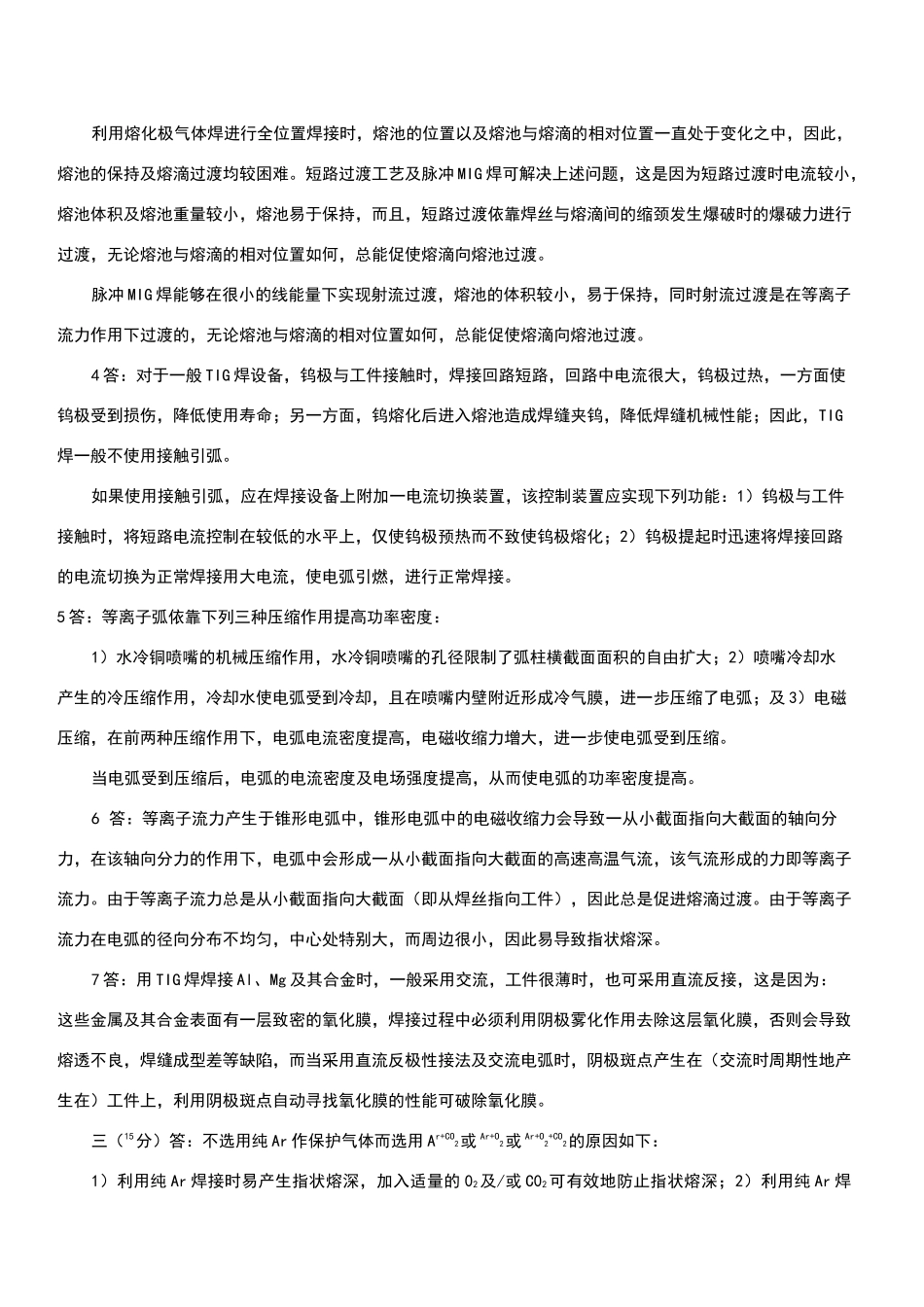

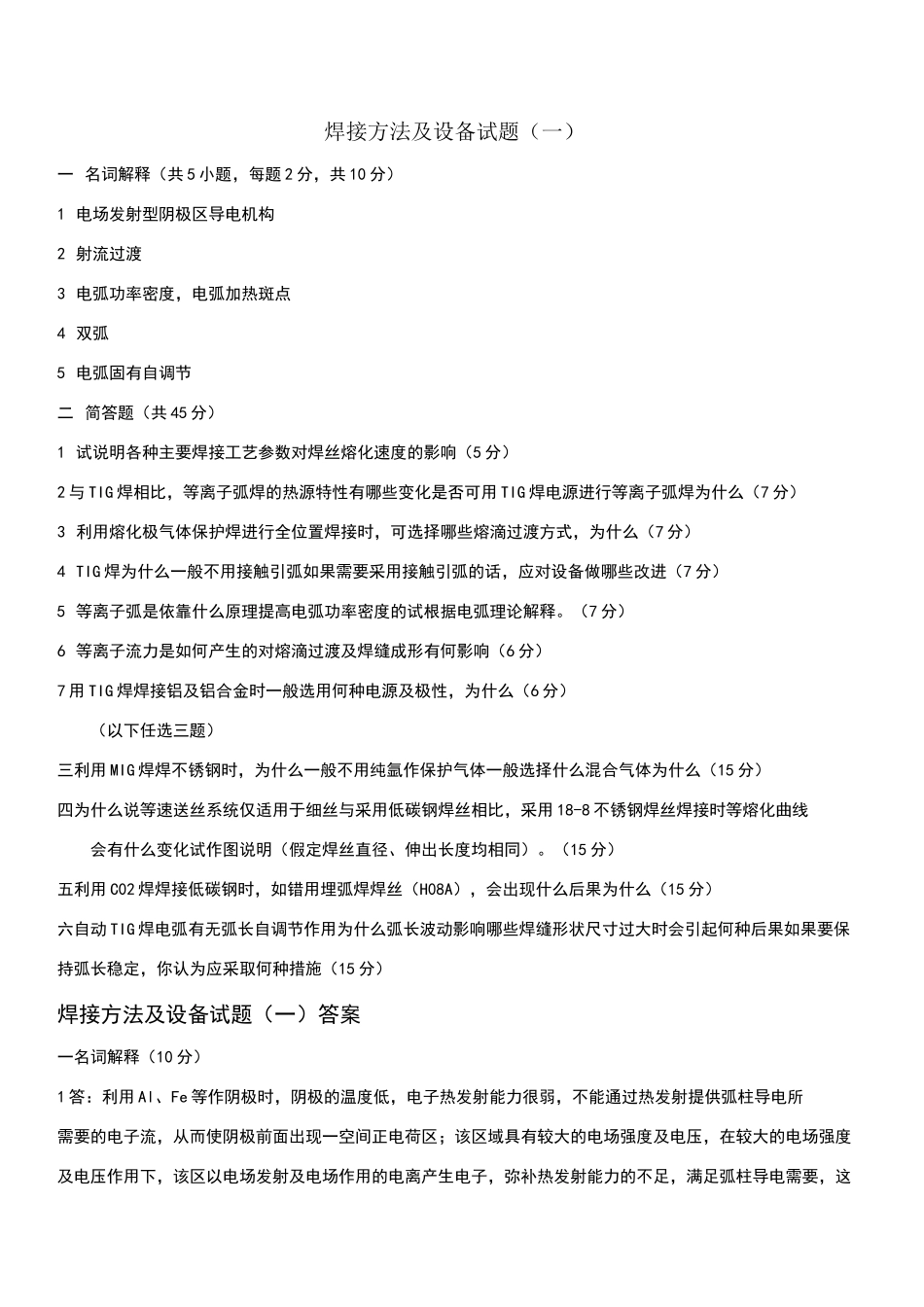

焊接方法及设备试题（一）一名词解释（共5小题，每题2分，共10分）1电场发射型阴极区导电机构2射流过渡3电弧功率密度，电弧加热斑点4双弧5电弧固有自调节二简答题（共45分）1试说明各种主要焊接工艺参数对焊丝熔化速度的影响（5分）2与TIG焊相比，等离子弧焊的热源特性有哪些变化是否可用TIG焊电源进行等离子弧焊为什么（7分）3利用熔化极气体保护焊进行全位置焊接时，可选择哪些熔滴过渡方式，为什么（7分）4TIG焊为什么一般不用接触引弧如果需要采用接触引弧的话，应对设备做哪些改进（7分）5等离子弧是依靠什么原理提高电弧功率密度的试根据电弧理论解释。（7分）6等离子流力是如何产生的对熔滴过渡及焊缝成形有何影响（6分）7用TIG焊焊接铝及铝合金时一般选用何种电源及极性，为什么（6分）（以下任选三题）三利用MIG焊焊不锈钢时，为什么一般不用纯氩作保护气体一般选择什么混合气体为什么（15分）四为什么说等速送丝系统仅适用于细丝与采用低碳钢焊丝相比，采用18-8不锈钢焊丝焊接时等熔化曲线会有什么变化试作图说明（假定焊丝直径、伸出长度均相同）。（15分）五利用C02焊焊接低碳钢时，如错用埋弧焊焊丝（H08A），会出现什么后果为什么（15分）六自动TIG焊电弧有无弧长自调节作用为什么弧长波动影响哪些焊缝形状尺寸过大时会引起何种后果如果要保持弧长稳定，你认为应采取何种措施（15分）焊接方法及设备试题（一）答案一名词解释（10分）1答：利用Al、Fe等作阴极时，阴极的温度低，电子热发射能力很弱，不能通过热发射提供弧柱导电所需要的电子流，从而使阴极前面出现一空间正电荷区；该区域具有较大的电场强度及电压，在较大的电场强度及电压作用下，该区以电场发射及电场作用的电离产生电子，弥补热发射能力的不足，满足弧柱导电需要，这种导电机构称为电场发射型导电机构。2答：对于钢焊丝MIG焊，当焊接电流大于临界电流时，熔滴以细小的颗粒，很大的加速度，呈束流状过渡，这种过渡形式被称为射流过渡。3答：对于一定的加热热源，单位有效加热面积上的热功率被称为电弧功率密度。电弧加热工件的有效区域被称为加热斑点。4答：正常的转移型等离子电弧应稳定地燃烧在钨极与工件之间，由于某种原因，有时会形成一个燃烧于钨极-喷嘴-工件之间的串联电弧，从外部观察到两个电弧同时存在，这就是双弧。5固有自调节：对于AI及Al合金MIG焊，当采用较短的弧长进行焊接时，熔化系数随电弧电压的增大而减小，所以当弧长发生变化时，电弧本身具有恢复原来弧长的能力。这种能力被称为弧长固有自调节作用。（或对于Al及Al合金MIG焊，当采用较短的弧长进行焊接时，n=kI-kU中的K很大，利用等速送丝匹iuU配恒流特性的电源就可依靠弧长波动时产生的Dn二-kDU来保证电弧弧长的稳定，这种弧长调节作用被称u为固有自调节作用）二简答题（共45分）1答：熔化速度为单位时间内熔化的焊丝重量或长度。影响熔化速度的主要焊接工艺参数有焊接电流、电弧电压、极性接法、保护气体的成分及焊丝直径、电阻率、伸出长度。1）焊接电流越大，熔化速度越大；2）电弧电压较大时电压对熔化速度无影响，电弧电压较小时，随着电弧电压的减小，熔化速度（系数）增大；3）焊丝接正极时熔化速度较小，焊丝接负极时熔化速度较大；4）焊丝接正极时保护气体对熔化速度无影响，焊丝接负极时，在Ar弧中加入CO或0可增大熔化速22度；5）焊丝直径越小或电阻率越大或伸出长度越长，熔化速度越大2答：与TIG焊相比，等离子弧焊的热源特性有如下变化：1）温度高，能量密度大；2）等离子弧的稳定性、刚直性增大；3）小电流电弧更加稳定（利用联合电弧时）4）电弧的扩散角更小；5）热源成分不同，TIG焊时加热工件的主要热量为极区产热，而等离子弧焊时加热工件的热量有很大一部分来自弧柱。等离子弧焊接与TIG焊均采用陡降特性的电源，如利用纯Ar作等离子气，空载电压只需要60~80V，与TIG焊空载电压大致相同，因此可用TIG焊电源。如利用Ar+H2作等离子气，需要的空载电压明显高于TIG焊电源的空载电压，不可利用TIG焊电源（但可将两台TIG焊电源串联起来使用）。3答：可选用短路过渡MIG焊、短路过渡CO焊、脉冲控制MIG焊。2利用熔化...
