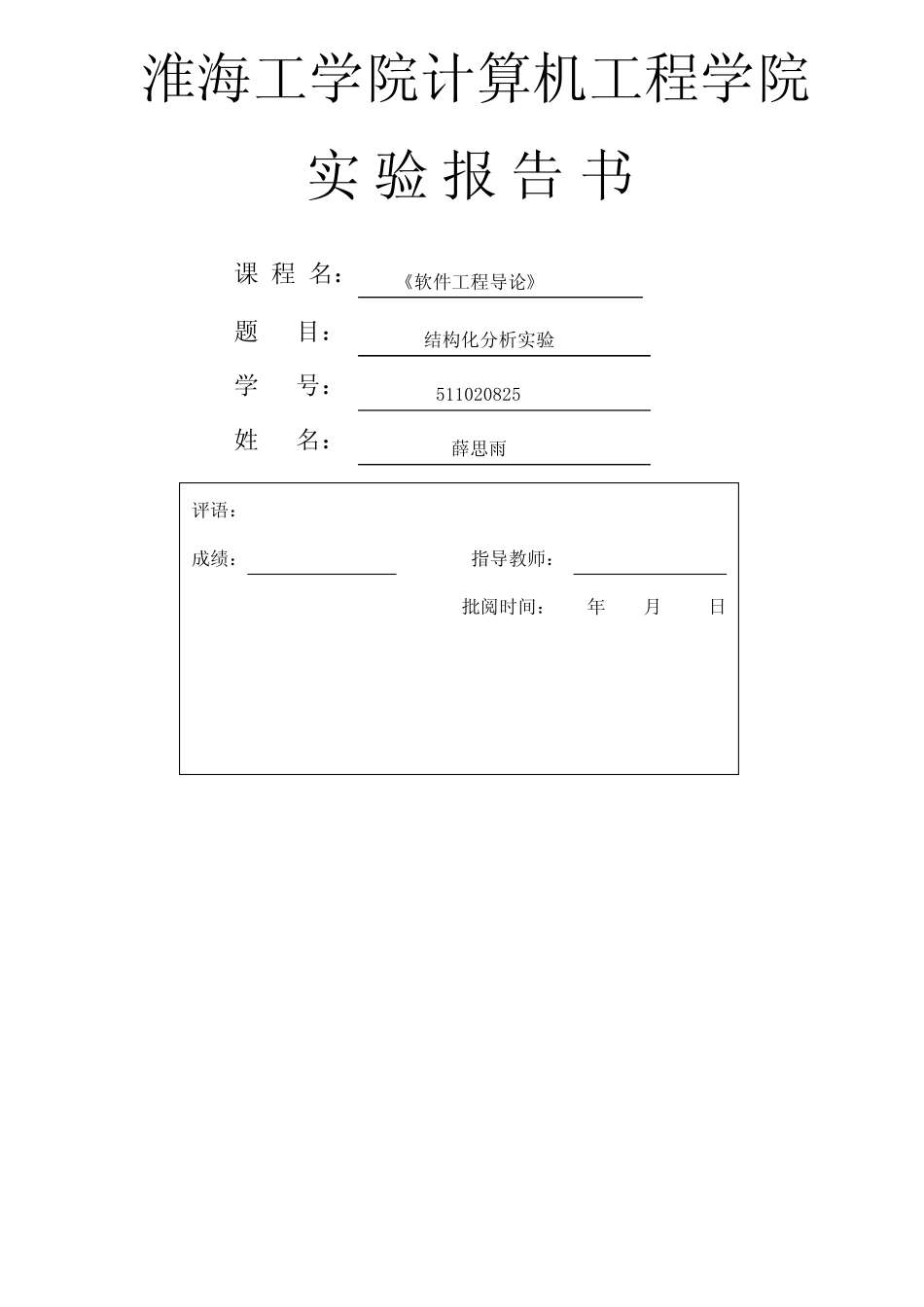

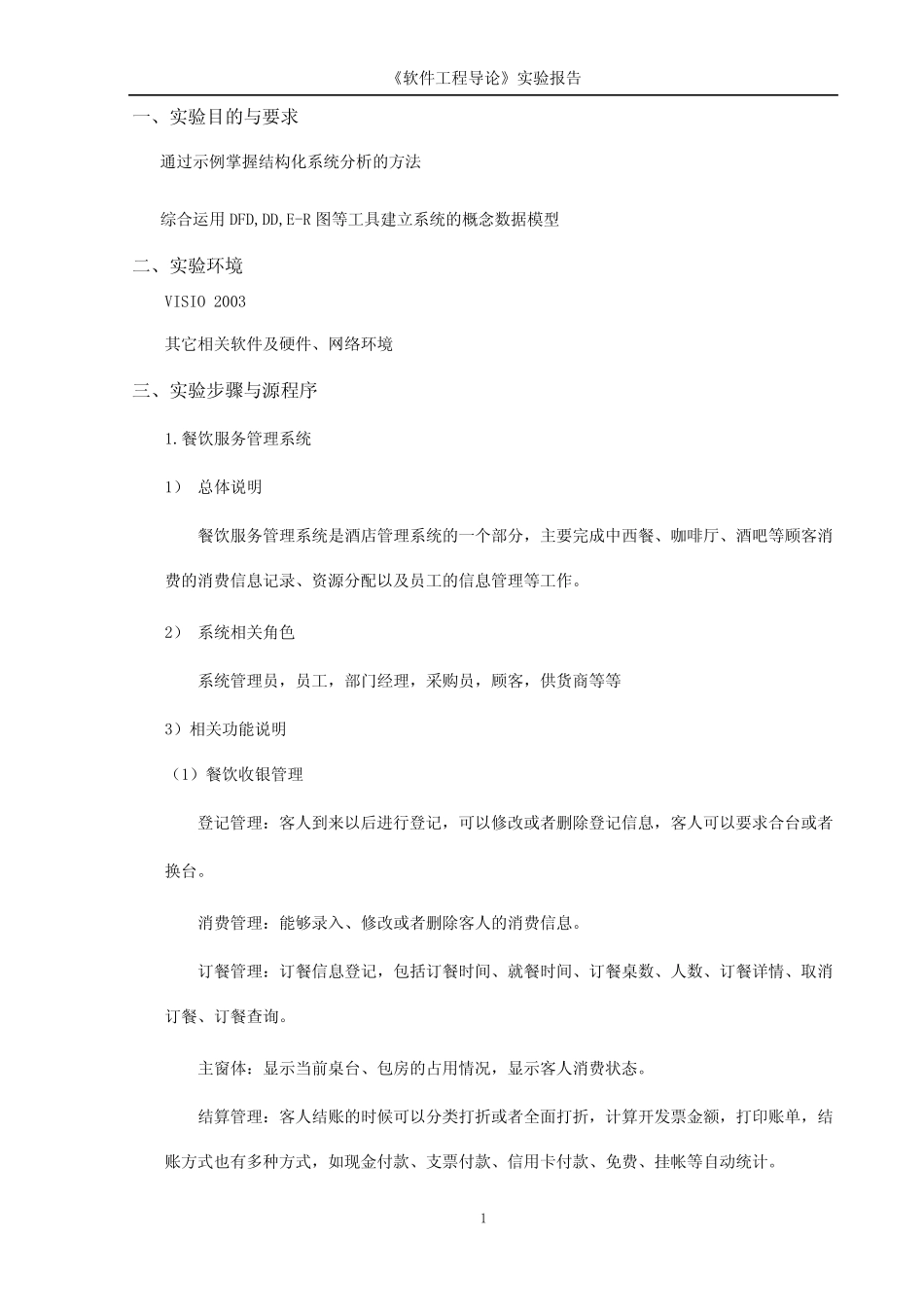

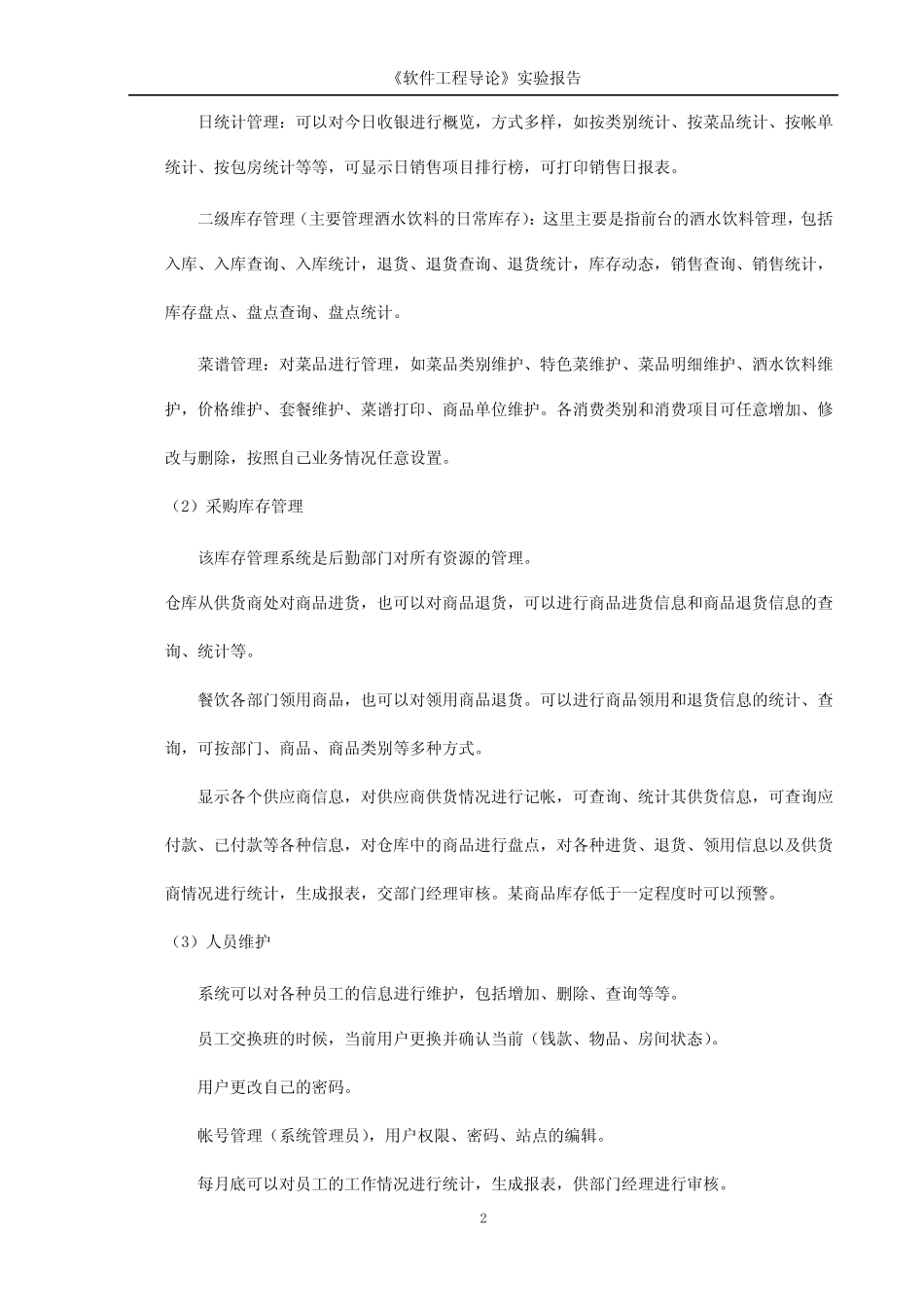

淮海工学院计算机工程学院实验报告书课程名：《软件工程导论》题目：结构化分析实验学号：511020825姓名：薛思雨评语：成绩：指导教师：批阅时间：年月日《软件工程导论》实验报告1一、实验目的与要求通过示例掌握结构化系统分析的方法综合运用DFD,DD,E-R图等工具建立系统的概念数据模型二、实验环境VISIO2003其它相关软件及硬件、网络环境三、实验步骤与源程序1.餐饮服务管理系统1）总体说明餐饮服务管理系统是酒店管理系统的一个部分，主要完成中西餐、咖啡厅、酒吧等顾客消费的消费信息记录、资源分配以及员工的信息管理等工作。2）系统相关角色系统管理员，员工，部门经理，采购员，顾客，供货商等等3）相关功能说明（1）餐饮收银管理登记管理：客人到来以后进行登记，可以修改或者删除登记信息，客人可以要求合台或者换台。消费管理：能够录入、修改或者删除客人的消费信息。订餐管理：订餐信息登记，包括订餐时间、就餐时间、订餐桌数、人数、订餐详情、取消订餐、订餐查询。主窗体：显示当前桌台、包房的占用情况，显示客人消费状态。结算管理：客人结账的时候可以分类打折或者全面打折，计算开发票金额，打印账单，结账方式也有多种方式，如现金付款、支票付款、信用卡付款、免费、挂帐等自动统计。《软件工程导论》实验报告2日统计管理：可以对今日收银进行概览，方式多样，如按类别统计、按菜品统计、按帐单统计、按包房统计等等，可显示日销售项目排行榜，可打印销售日报表。二级库存管理（主要管理酒水饮料的日常库存）：这里主要是指前台的酒水饮料管理，包括入库、入库查询、入库统计，退货、退货查询、退货统计，库存动态，销售查询、销售统计，库存盘点、盘点查询、盘点统计。菜谱管理：对菜品进行管理，如菜品类别维护、特色菜维护、菜品明细维护、酒水饮料维护，价格维护、套餐维护、菜谱打印、商品单位维护。各消费类别和消费项目可任意增加、修改与删除，按照自己业务情况任意设置。（2）采购库存管理该库存管理系统是后勤部门对所有资源的管理。仓库从供货商处对商品进货，也可以对商品退货，可以进行商品进货信息和商品退货信息的查询、统计等。餐饮各部门领用商品，也可以对领用商品退货。可以进行商品领用和退货信息的统计、查询，可按部门、商品、商品类别等多种方式。显示各个供应商信息，对供应商供货情况进行记帐，可查询、统计其供货信息，可查询应付款、已付款等各种信息，对仓库中的商品进行盘点，对各种进货、退货、领用信息以及供货商情况进行统计，生成报表，交部门经理审核。某商品库存低于一定程度时可以预警。（3）人员维护系统可以对各种员工的信息进行维护，包括增加、删除、查询等等。员工交换班的时候，当前用户更换并确认当前（钱款、物品、房间状态）。用户更改自己的密码。帐号管理（系统管理员），用户权限、密码、站点的编辑。每月底可以对员工的工作情况进行统计，生成报表，供部门经理进行审核。《软件工程导论》实验报告3其他细节可以加入自己的一些假定。四、测试数据与实验结果Ⅰ数据流图①顶层数据流图：②第一层数据流图：③餐饮收银管理数据流图：④采购库存管理：⑤人员维护：ⅡE-R图①总体E-R图：②部分E-R图：·订餐-付款E-R图：·采购-供货E-R图：·员工信息E-R图：Ⅲ数据字典登记信息：字段名字段类型字段长度说明order_idvarchar20登记编号table_idvarchar20桌台编号customer_namevarchar20宾客姓名gendervarchar2宾客性别phone_numvarchar20联系电话《软件工程导论》实验报告4person_numSmallint2就餐人数remarkvarchar255预订备注信息订餐信息：字段名字段类型字段长度说明order_idvarchar20登记编号Dish_idVarchar10菜品编号Dish_countSmallint2菜品数量Dish_timeDatetime8点菜时间Table_idVarchar10餐桌编号person_numSmallint2就餐人数RemarkVarchar255菜单备注消费信息：字段名字段类型字段长度说明Bill_idVarchar20账单编号order_idvarchar20登记编号Table_idVarchar10餐桌编号Shd_mnyMoney8应收金额RemarkVarchar255账单备注结算信息：字段名字段类型字段长度说明Bill_idVarchar20账单编号order_idvarchar20...
