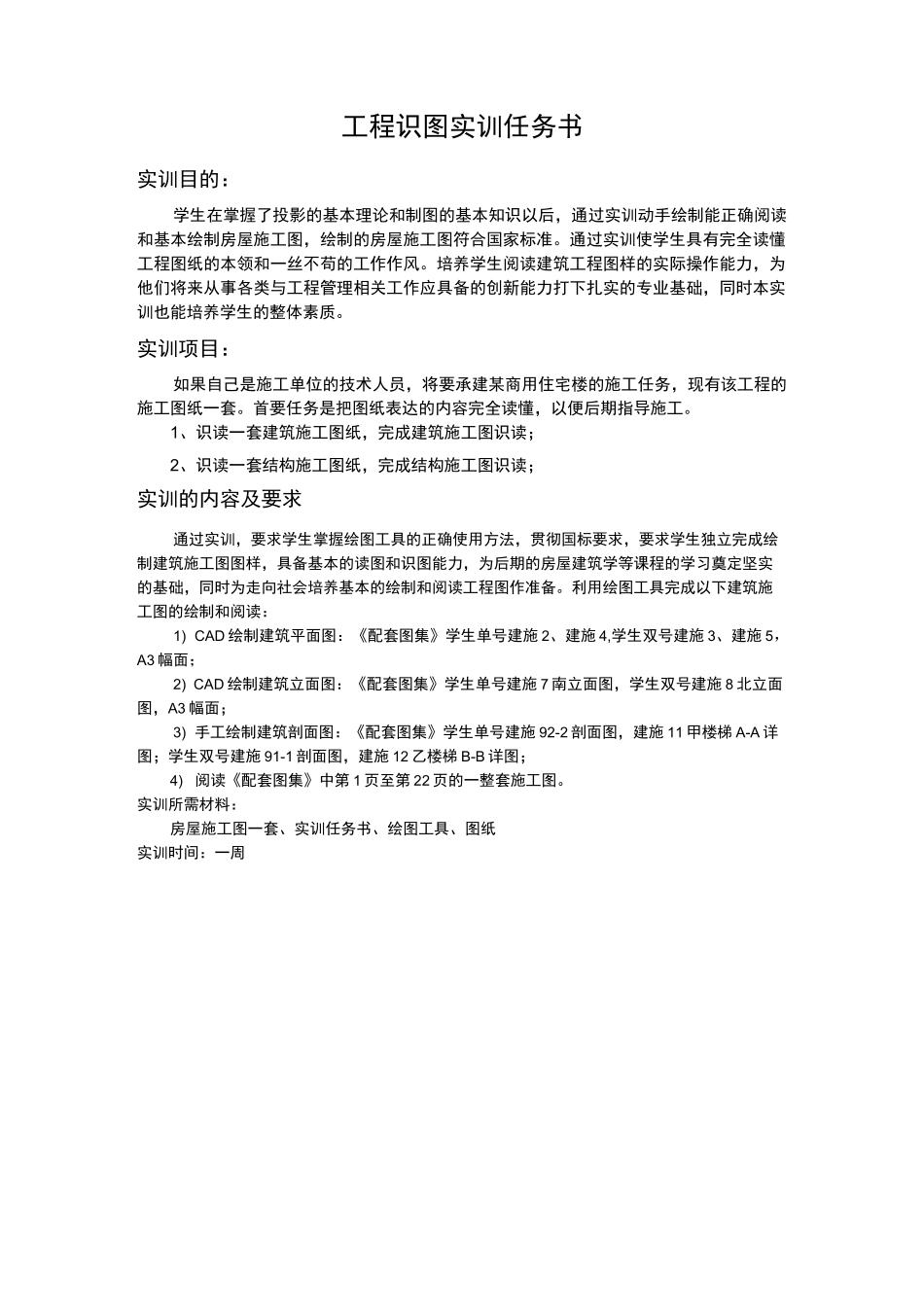

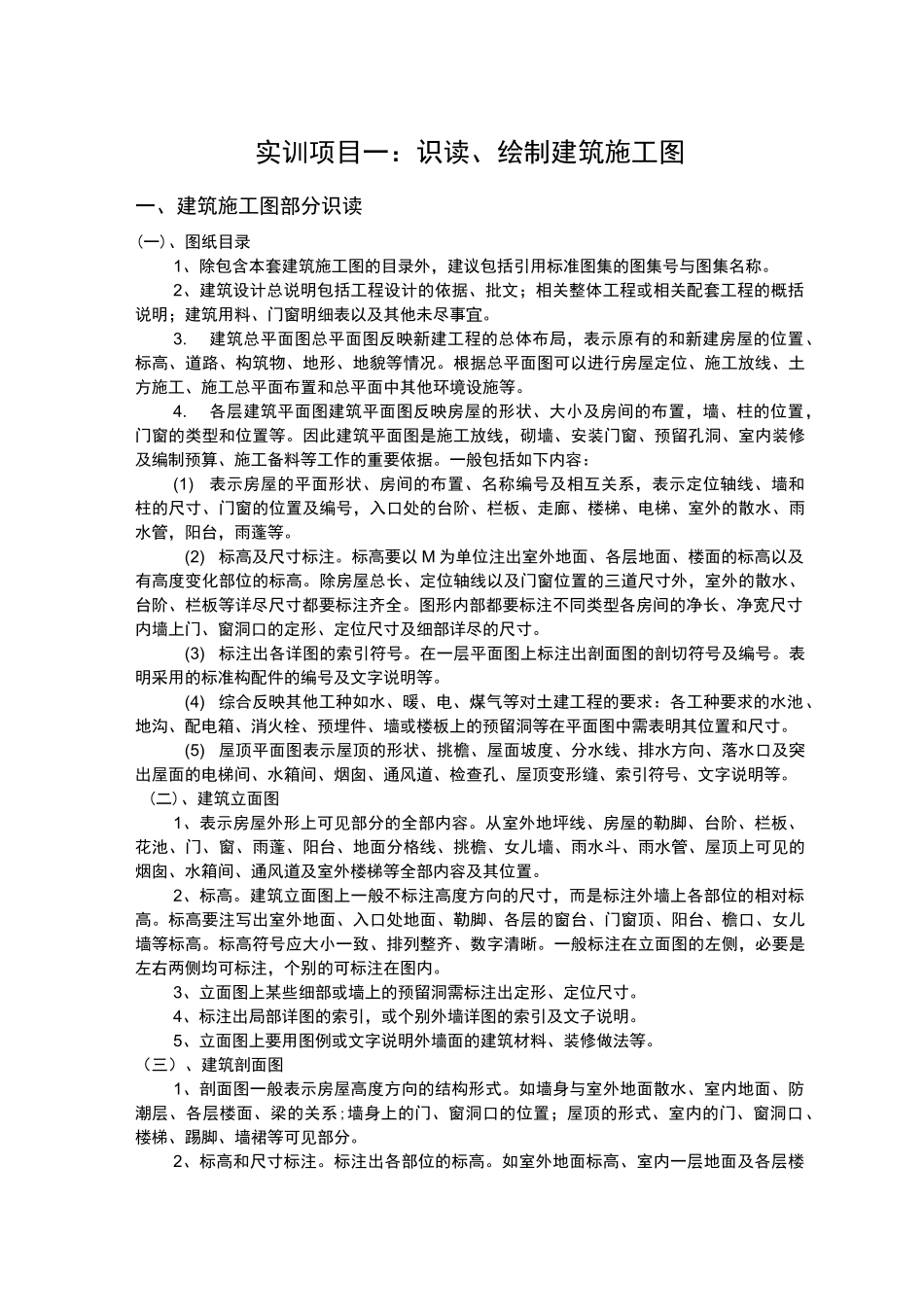

工程识图实训任务书实训目的：学生在掌握了投影的基本理论和制图的基本知识以后，通过实训动手绘制能正确阅读和基本绘制房屋施工图，绘制的房屋施工图符合国家标准。通过实训使学生具有完全读懂工程图纸的本领和一丝不苟的工作作风。培养学生阅读建筑工程图样的实际操作能力，为他们将来从事各类与工程管理相关工作应具备的创新能力打下扎实的专业基础，同时本实训也能培养学生的整体素质。实训项目：如果自己是施工单位的技术人员，将要承建某商用住宅楼的施工任务，现有该工程的施工图纸一套。首要任务是把图纸表达的内容完全读懂，以便后期指导施工。1、识读一套建筑施工图纸，完成建筑施工图识读；2、识读一套结构施工图纸，完成结构施工图识读；实训的内容及要求通过实训，要求学生掌握绘图工具的正确使用方法，贯彻国标要求，要求学生独立完成绘制建筑施工图图样，具备基本的读图和识图能力，为后期的房屋建筑学等课程的学习奠定坚实的基础，同时为走向社会培养基本的绘制和阅读工程图作准备。利用绘图工具完成以下建筑施工图的绘制和阅读：1)CAD绘制建筑平面图：《配套图集》学生单号建施2、建施4,学生双号建施3、建施5，A3幅面；2)CAD绘制建筑立面图：《配套图集》学生单号建施7南立面图，学生双号建施8北立面图，A3幅面；3)手工绘制建筑剖面图：《配套图集》学生单号建施92-2剖面图，建施11甲楼梯A-A详图；学生双号建施91-1剖面图，建施12乙楼梯B-B详图；4)阅读《配套图集》中第1页至第22页的一整套施工图。实训所需材料：房屋施工图一套、实训任务书、绘图工具、图纸实训时间：一周实训项目一：识读、绘制建筑施工图一、建筑施工图部分识读(一)、图纸目录1、除包含本套建筑施工图的目录外，建议包括引用标准图集的图集号与图集名称。2、建筑设计总说明包括工程设计的依据、批文；相关整体工程或相关配套工程的概括说明；建筑用料、门窗明细表以及其他未尽事宜。3.建筑总平面图总平面图反映新建工程的总体布局，表示原有的和新建房屋的位置、标高、道路、构筑物、地形、地貌等情况。根据总平面图可以进行房屋定位、施工放线、土方施工、施工总平面布置和总平面中其他环境设施等。4.各层建筑平面图建筑平面图反映房屋的形状、大小及房间的布置，墙、柱的位置，门窗的类型和位置等。因此建筑平面图是施工放线，砌墙、安装门窗、预留孔洞、室内装修及编制预算、施工备料等工作的重要依据。一般包括如下内容：(1)表示房屋的平面形状、房间的布置、名称编号及相互关系，表示定位轴线、墙和柱的尺寸、门窗的位置及编号，入口处的台阶、栏板、走廊、楼梯、电梯、室外的散水、雨水管，阳台，雨蓬等。(2)标高及尺寸标注。标高要以M为单位注出室外地面、各层地面、楼面的标高以及有高度变化部位的标高。除房屋总长、定位轴线以及门窗位置的三道尺寸外，室外的散水、台阶、栏板等详尽尺寸都要标注齐全。图形内部都要标注不同类型各房间的净长、净宽尺寸内墙上门、窗洞口的定形、定位尺寸及细部详尽的尺寸。(3)标注出各详图的索引符号。在一层平面图上标注出剖面图的剖切符号及编号。表明采用的标准构配件的编号及文字说明等。(4)综合反映其他工种如水、暖、电、煤气等对土建工程的要求：各工种要求的水池、地沟、配电箱、消火栓、预埋件、墙或楼板上的预留洞等在平面图中需表明其位置和尺寸。(5)屋顶平面图表示屋顶的形状、挑檐、屋面坡度、分水线、排水方向、落水口及突出屋面的电梯间、水箱间、烟囱、通风道、检查孔、屋顶变形缝、索引符号、文字说明等。(二)、建筑立面图1、表示房屋外形上可见部分的全部内容。从室外地坪线、房屋的勒脚、台阶、栏板、花池、门、窗、雨蓬、阳台、地面分格线、挑檐、女儿墙、雨水斗、雨水管、屋顶上可见的烟囱、水箱间、通风道及室外楼梯等全部内容及其位置。2、标高。建筑立面图上一般不标注高度方向的尺寸，而是标注外墙上各部位的相对标高。标高要注写出室外地面、入口处地面、勒脚、各层的窗台、门窗顶、阳台、檐口、女儿墙等标高。标高符号应大小一致、排列整齐、数字清晰。一般标注在立面图的左侧，必要是左右两侧均可标注，个别的可标注在图...
