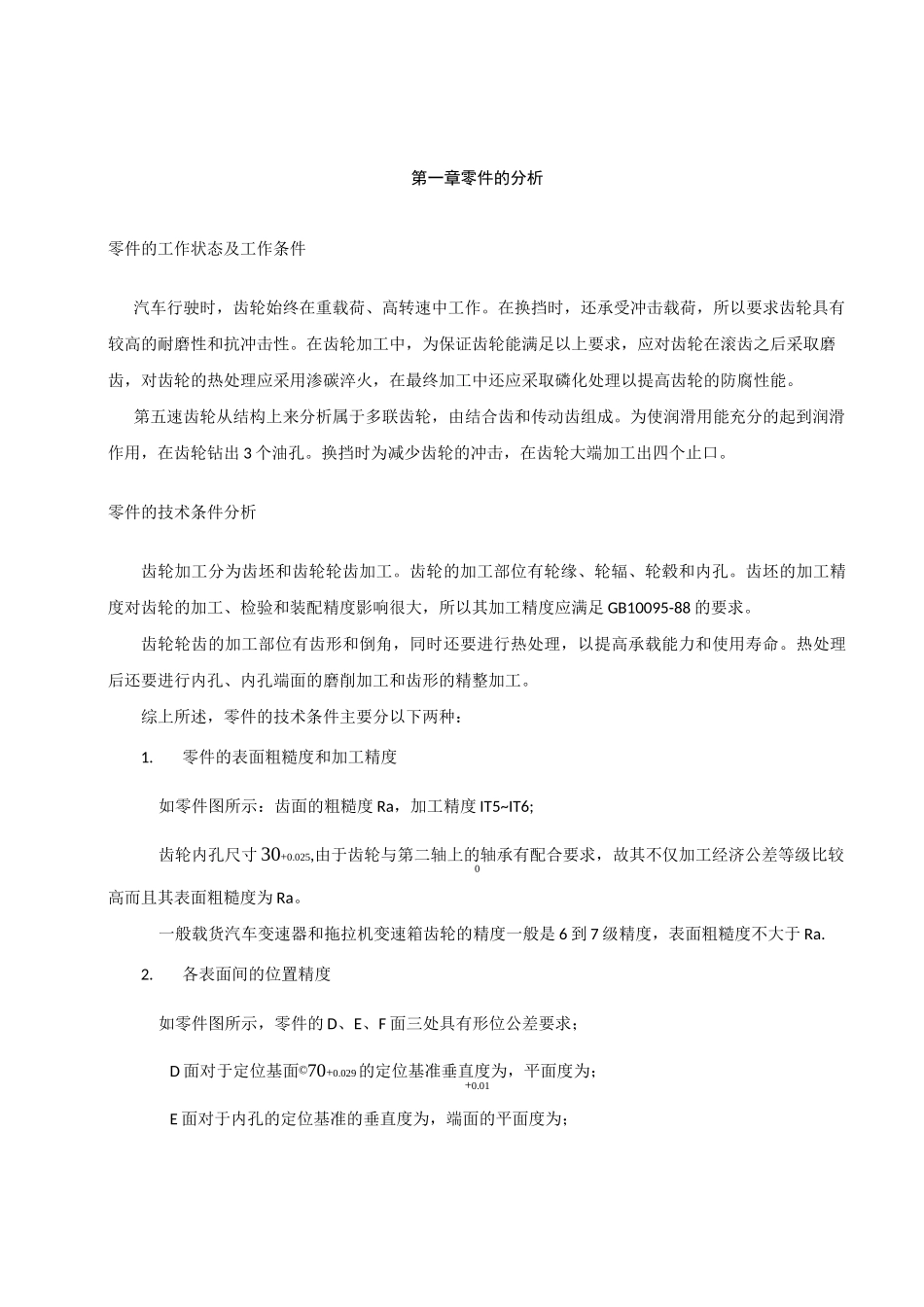

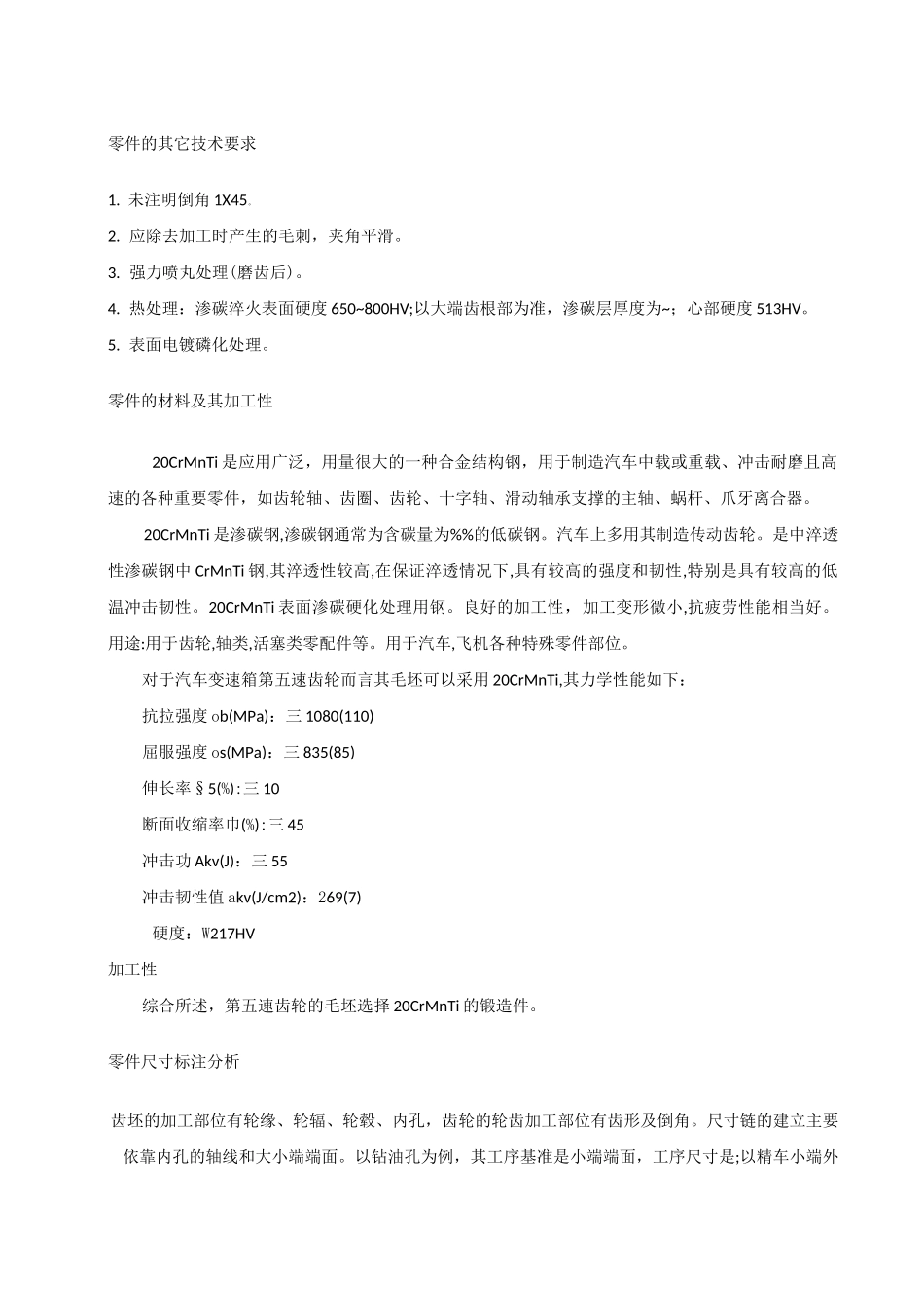

第一章零件的分析零件的工作状态及工作条件汽车行驶时，齿轮始终在重载荷、高转速中工作。在换挡时，还承受冲击载荷，所以要求齿轮具有较高的耐磨性和抗冲击性。在齿轮加工中，为保证齿轮能满足以上要求，应对齿轮在滚齿之后采取磨齿，对齿轮的热处理应采用渗碳淬火，在最终加工中还应采取磷化处理以提高齿轮的防腐性能。第五速齿轮从结构上来分析属于多联齿轮，由结合齿和传动齿组成。为使润滑用能充分的起到润滑作用，在齿轮钻出3个油孔。换挡时为减少齿轮的冲击，在齿轮大端加工出四个止口。零件的技术条件分析齿轮加工分为齿坯和齿轮轮齿加工。齿轮的加工部位有轮缘、轮辐、轮毂和内孔。齿坯的加工精度对齿轮的加工、检验和装配精度影响很大，所以其加工精度应满足GB10095-88的要求。齿轮轮齿的加工部位有齿形和倒角，同时还要进行热处理，以提高承载能力和使用寿命。热处理后还要进行内孔、内孔端面的磨削加工和齿形的精整加工。综上所述，零件的技术条件主要分以下两种：1.零件的表面粗糙度和加工精度如零件图所示：齿面的粗糙度Ra，加工精度IT5~IT6;齿轮内孔尺寸30+0.025,由于齿轮与第二轴上的轴承有配合要求，故其不仅加工经济公差等级比较0高而且其表面粗糙度为Ra。一般载货汽车变速器和拖拉机变速箱齿轮的精度一般是6到7级精度，表面粗糙度不大于Ra.2.各表面间的位置精度如零件图所示，零件的D、E、F面三处具有形位公差要求；D面对于定位基面©70+0.029的定位基准垂直度为，平面度为；+0.01E面对于内孔的定位基准的垂直度为，端面的平面度为；F面对于内孔的定位基准的垂直度为；零件的其它技术要求1.未注明倒角1X45。2.应除去加工时产生的毛刺，夹角平滑。3.强力喷丸处理(磨齿后)。4.热处理：渗碳淬火表面硬度650~800HV;以大端齿根部为准，渗碳层厚度为~；心部硬度513HV。5.表面电镀磷化处理。零件的材料及其加工性20CrMnTi是应用广泛，用量很大的一种合金结构钢，用于制造汽车中载或重载、冲击耐磨且高速的各种重要零件，如齿轮轴、齿圈、齿轮、十字轴、滑动轴承支撑的主轴、蜗杆、爪牙离合器。20CrMnTi是渗碳钢,渗碳钢通常为含碳量为%%的低碳钢。汽车上多用其制造传动齿轮。是中淬透性渗碳钢中CrMnTi钢,其淬透性较高,在保证淬透情况下,具有较高的强度和韧性,特别是具有较高的低温冲击韧性。20CrMnTi表面渗碳硬化处理用钢。良好的加工性，加工变形微小,抗疲劳性能相当好。用途:用于齿轮,轴类,活塞类零配件等。用于汽车,飞机各种特殊零件部位。对于汽车变速箱第五速齿轮而言其毛坯可以采用20CrMnTi,其力学性能如下：抗拉强度ob(MPa)：三1080(110)屈服强度os(MPa)：三835(85)伸长率§5(%):三10断面收缩率巾(%):三45冲击功Akv(J)：三55冲击韧性值akv(J/cm2)：269(7)硬度：W217HV加工性综合所述，第五速齿轮的毛坯选择20CrMnTi的锻造件。零件尺寸标注分析齿坯的加工部位有轮缘、轮辐、轮毂、内孔，齿轮的轮齿加工部位有齿形及倒角。尺寸链的建立主要依靠内孔的轴线和大小端端面。以钻油孔为例，其工序基准是小端端面，工序尺寸是;以精车小端外圆为例，其应保证的工序尺寸是①94.5小，其工序基面是内孔，工序基准是齿轮的轴线；-0.3检验说明在第五速齿轮的加工过程中，要进行如下的检验：齿坯加工后的检验，热处理后的检验和最终检验。前两项为中间检验，是针对各加工项目进行的；最终检验是作全面的检查。为了保证检验准确，检验前工件要清洗干净。齿坯的检验：齿坯的加工质量，在很大程度上影响齿轮的加工质量，尤其是对定位基准，要仔细的检查齿轮加工完后的精度和表面粗糙度。不合格的齿坯不能流到下一道工序。成批生产时，一般要全部检查，大量生产时，齿坯质量稳定时可做部分抽检。齿轮热处理后的检验：对于有些齿轮热处理后要进行检查以便找出热处理时齿面的变形规律，以确定热处理前切齿的技术要求。齿轮的最终检验：齿轮精度的验收可根据齿轮副的使用要求和生产规模，按GB10095中的规定在各公差组中，任选一个检验组来检验。零件工艺分析由于齿轮用途的特殊性，零件的部分加工面精度要求较高，所以从齿轮的尺寸和形状位置要求来看主要保证工件的表面粗糙度和各表面...
