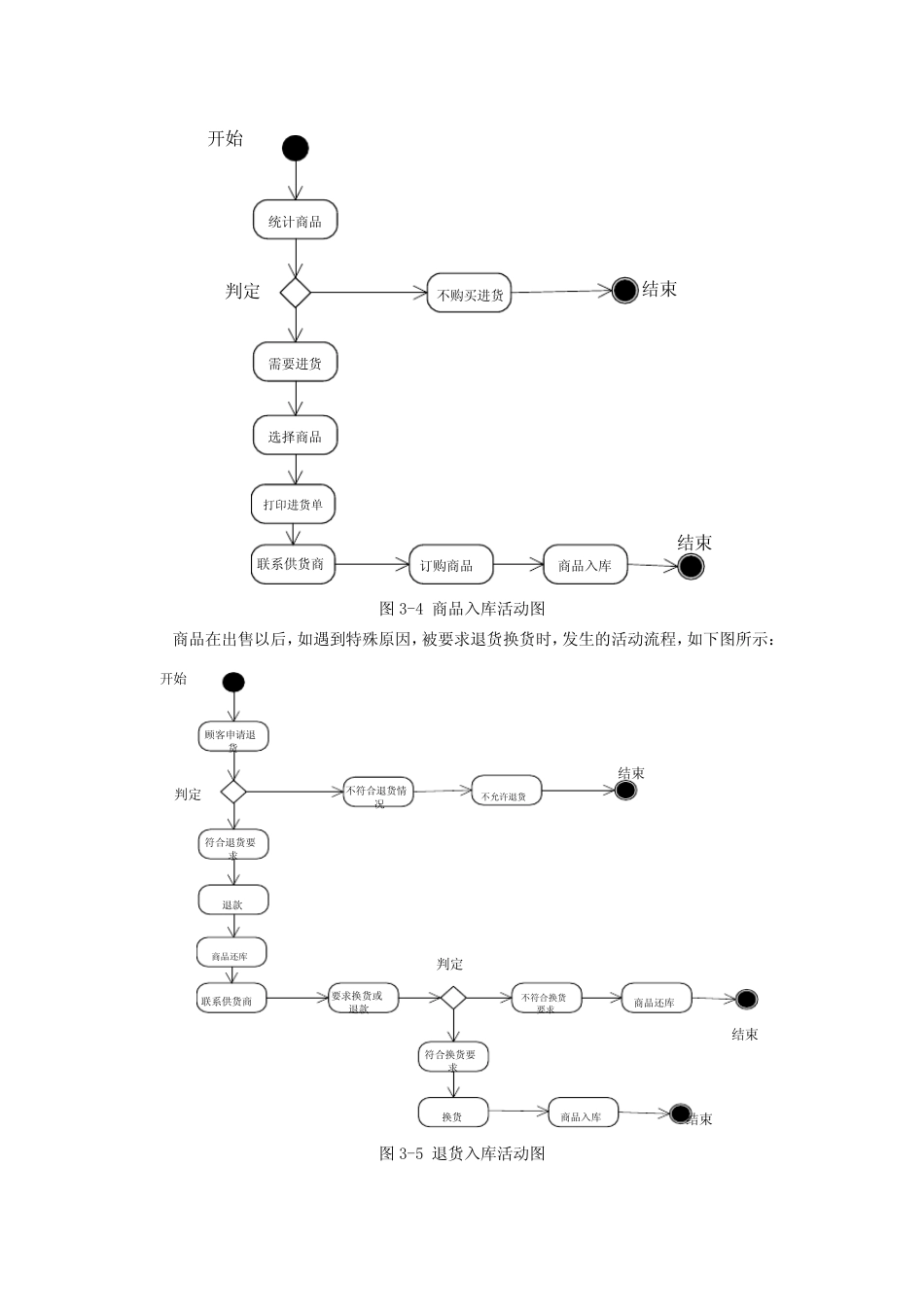

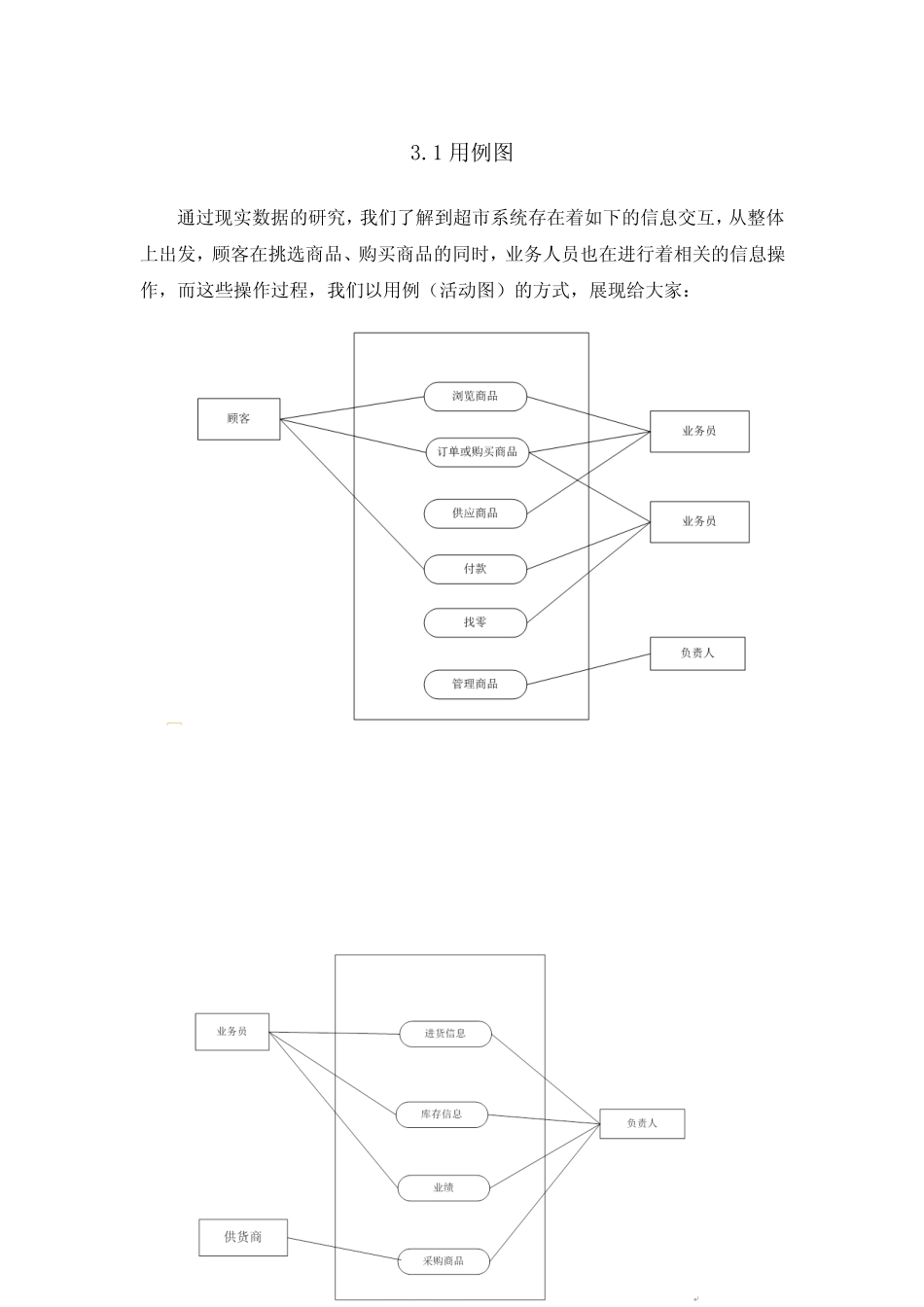

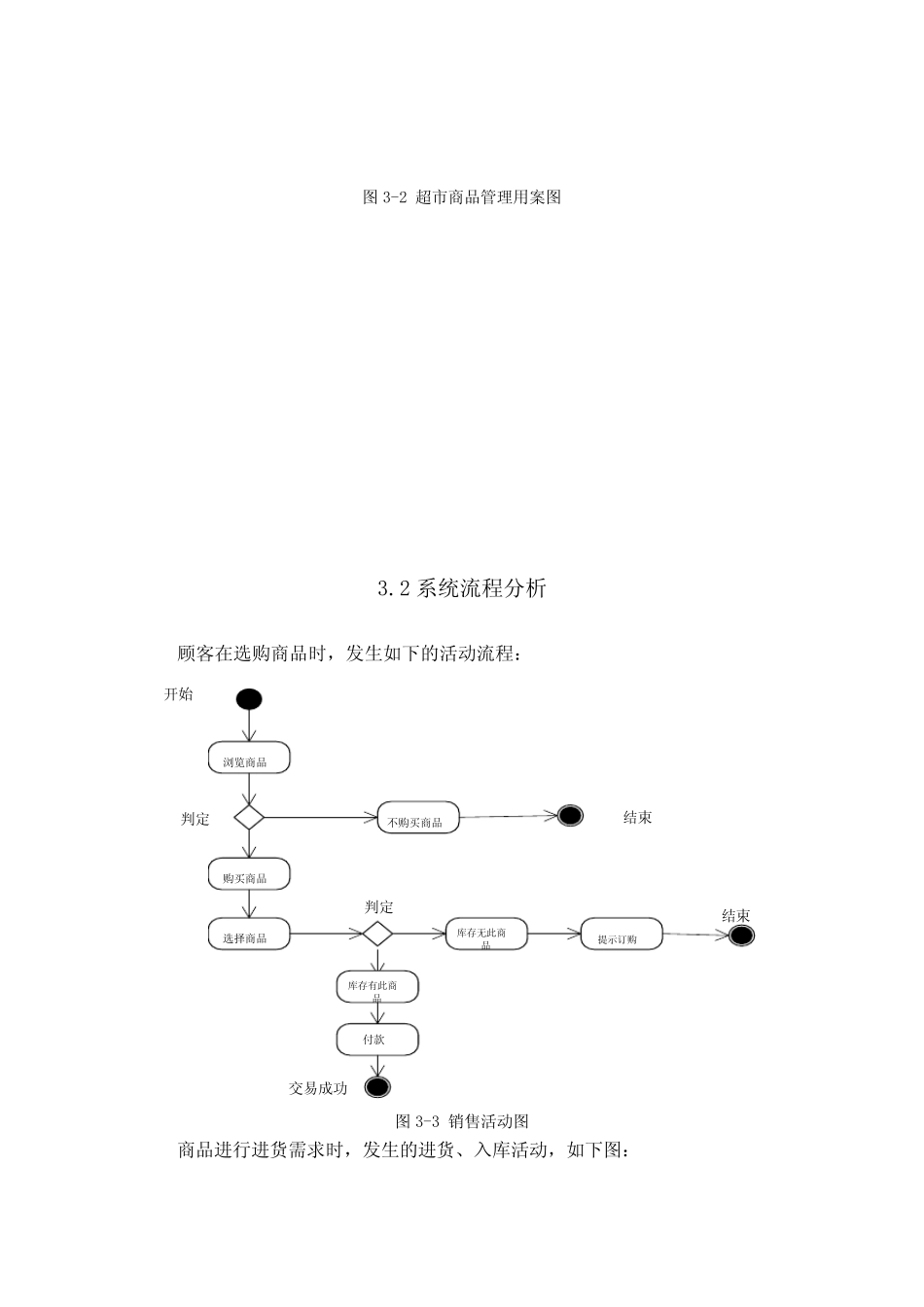

3.1用例图通过现实数据的研究，我们了解到超市系统存在着如下的信息交互，从整体上出发，顾客在挑选商品、购买商品的同时，业务人员也在进行着相关的信息操作，而这些操作过程，我们以用例（活动图）的方式，展现给大家：图3-1销售系统的用案图图3-2超市商品管理用案图3.2系统流程分析顾客在选购商品时，发生如下的活动流程：图3-3销售活动图商品进行进货需求时，发生的进货、入库活动，如下图：浏览商品不购买商品购买商品选择商品付款开始结束交易成功判定结束库存有此商品库存无此商品提示订购判定图3-4商品入库活动图商品在出售以后，如遇到特殊原因，被要求退货换货时，发生的活动流程，如下图所示：图3-5退货入库活动图统计商品不购买进货需要进货选择商品联系供货商开始结束判定打印进货单订购商品商品入库结束顾客申请退货不符合退货情况符合退货要求退款联系供货商开始结束判定商品还库要求换货或退款结束不允许退货结束判定不符合换货要求商品还库符合换货要求换货商品入库3.3场景分析超市进货信息入库场景图：图3-6入库（时序图）针对刚才的销售流程活动图，我们转化成为场景图，方便大家浏览和理解，如下图所示：图3-7销售（时序图）超市销售信息，在缺货时发生，场景图如下：供货商系统库存1、统计库存信息2、打印采购单3、提供采购商品4、商品入库5、入库信息记录顾客系统库存1、顾客浏览商品2、顾客选择购买商品3、从库存提取商品4、提供顾客商品5、顾客付款7、提供顾客发票并找零6、库存商品信息统计时间顾客系统库存1、顾客浏览商品2、顾客选择购买商品3、从库存提取商品4、商品已售完5、提示缺货6、提示订购图3-8销售缺货时（时序图）顾客要求退换商品时，发生的场景，如下图所示：图3-9退货还库（时序图）我们根据不同的场景对系统的综合要求进行需求分析，通过需求分析规划出系统具备的相关功能，针对可能发生的情况进行功能架设，得出了完整、准确、清晰、具体的需求。3.4系统功能结构图针对上述分析我们进行详细的系统规划，得到如下图所示的功能结构图：用户系统库存1、申请退货2、检查商品信息3、允许退货5、商品还库6、还库信息记录4、退款供货商7、退货或换货8、换货或退款9、商品入库10、入库商品记录图3-10系统功能结构图3.4.1综合业务模块(1)相关业务管理：主要是对顾客以及供货商的信息以及各类操作的管理。顾客信息：主要是记录顾客消费的相关信息，作为对本超市商品的支持的一种售后服务，如消费积分累积等。供货商信息：主要是对供货商的详细信息的记录，对其提供的商品进行记录方便以后进货时联系以及及时补货。相关信息添加：主要是对商品的信息进行添加，包含商品名、类型、规格等信息添加。(2)打印报表：主要是对现阶段的超市各种信息进行报表打印，将各类信息来源报告制作成报表的形式打印出来，方便审查盘点。3.4.2系统管理模块系统管理主要是对系统信息进行维护，主要包括操登录管理、注销系统、数据恢复、数据备份等。3.5数据流图3.5.1顶层数据流图图3-11顶层数据流图3.5.20层数据流图图3-120层数据流图1.进货管理模块供货商供货信息进货信息进货基本信息商品基本信息2.库存管理模块库存信息3.销售管理模块顾客购买信息销售信息出货信息业务信息4.综合业务管理模块负责人各类业务操作业务信息各类业务信息预警信息负责人供货3.5.31层数据流图图3-13进货管理系统图3-14库存管理系统负责人业务员1.1制订进货表单进货申请进货申请临时采购清单进货审查进货批准1.2进货清单管理进货清单生成1.3进货管理进货准备供货商货物供应订货2.1商品分类管理已到进货商品库管人员货物信息2.2库存管理库存整理业务员负责人库存相关操作审查库存订购顾客直接购买3.1销售管理3.2订购管理商品基本信息（价格）订购信息专卖店预定商品商品备货备货商品需求仓库调货备货业务员业务管理图3-15销售管理系统图3-16综合业务管理系统3.6数据字典（核心部分）顾客4.1业务管理其他业务业务信息4.2其他相关相关操作业务处理负责人查询统计业务反馈信息反馈数据项名：顾客编号描述：唯一表示一个顾客户类型：int数据项名：商品编号描述：唯一标识一种商品类型：char长度...
