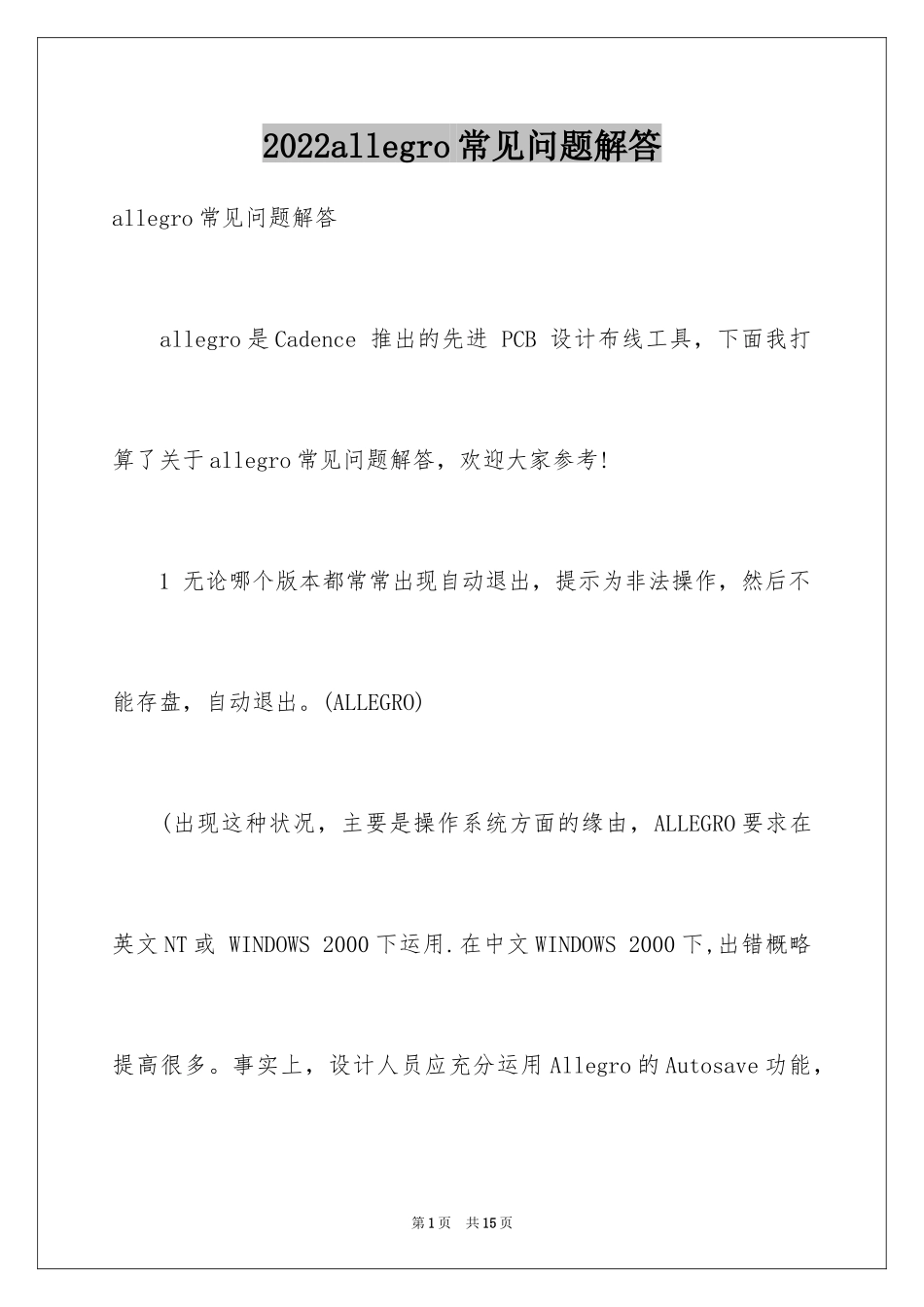

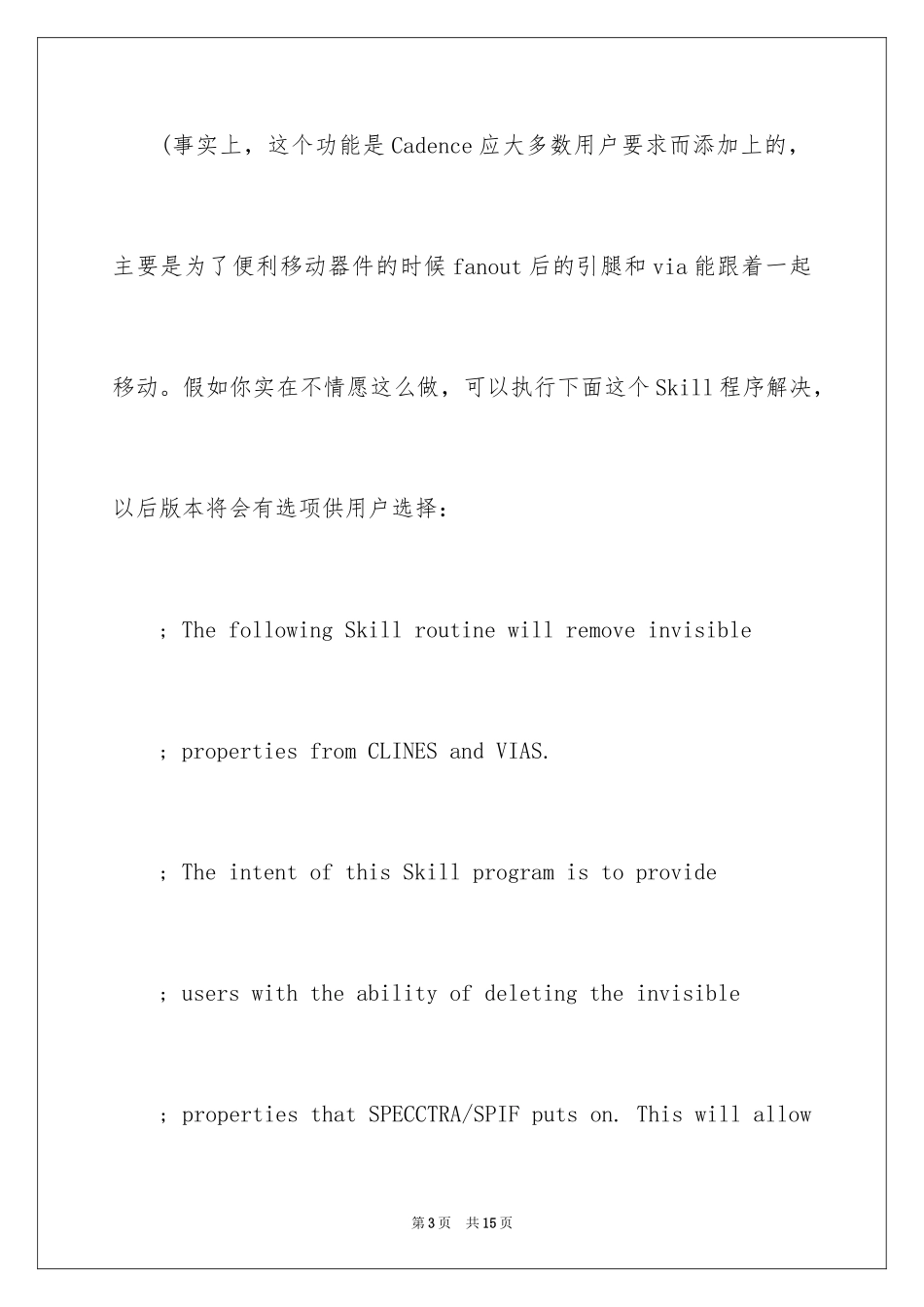

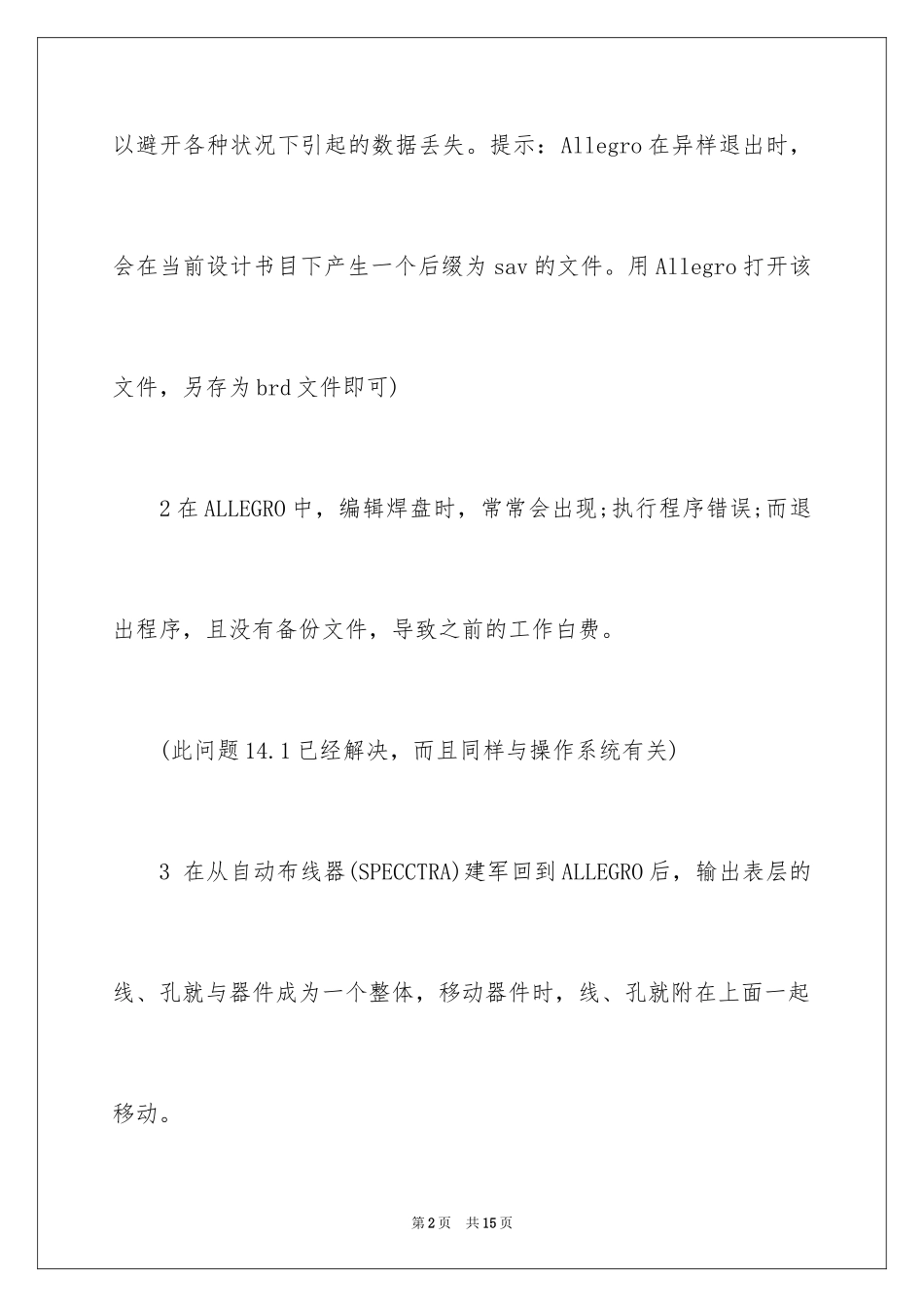

2022allegro常见问题解答allegro常见问题解答allegro是Cadence推出的先进PCB设计布线工具，下面我打算了关于allegro常见问题解答，欢迎大家参考!1无论哪个版本都常常出现自动退出，提示为非法操作，然后不能存盘，自动退出。(ALLEGRO)(出现这种状况，主要是操作系统方面的缘由，ALLEGRO要求在英文NT或WINDOWS2000下运用.在中文WINDOWS2000下,出错概略提高很多。事实上，设计人员应充分运用Allegro的Autosave功能，第1页共15页以避开各种状况下引起的数据丢失。提示：Allegro在异样退出时，会在当前设计书目下产生一个后缀为sav的文件。用Allegro打开该文件，另存为brd文件即可)2在ALLEGRO中，编辑焊盘时，常常会出现;执行程序错误;而退出程序，且没有备份文件，导致之前的工作白费。(此问题14.1已经解决，而且同样与操作系统有关)3在从自动布线器(SPECCTRA)建军回到ALLEGRO后，输出表层的线、孔就与器件成为一个整体，移动器件时，线、孔就附在上面一起移动。第2页共15页(事实上，这个功能是Cadence应大多数用户要求而添加上的，主要是为了便利移动器件的时候fanout后的引腿和via能跟着一起移动。假如你实在不情愿这么做，可以执行下面这个Skill程序解决，以后版本将会有选项供用户选择：;ThefollowingSkillroutinewillremoveinvisible;propertiesfromCLINESandVIAS.;TheintentofthisSkillprogramistoprovide;userswiththeabilityofdeletingtheinvisible;propertiesthatSPECCTRA/SPIFputson.Thiswillallow第3页共15页themoving;ofsymbolswithouttheattachedclines/viasoncethe;designisreturnedfromSPECCTRAifthefanoutswereoriginally;putinduringanAllegrosession.;;Toinstall:Copydel_cline_prop.iltoanydirectorydefined;withinyoursetSkillPathinyour第4页共15页;allegro.ilinit.Adda"load("del_cline_prop.il")";statementtoyourallegro.ilinit.;;Toexecute:WithintheAllegroeditortype"dprop"or;"delclineprops".Thisroutineshould;onlytakesecondstocomplete.;第5页共15页;Deficiencies:ThisroutinedoesnotallowforWindowor;Groupselection.;;WARRANTIES:NONE.THISPROGRAMWASWRITTENAS"SHAREWARE"ANDISAVAILABLEASIS;ANDMAYNOTWORKASADVERTISEDINALLENVIRONMENTS.THEREISNO;SUPPORTFORTHISPROGRAM.第6页共15页;;Deleteinvisiblecline/viaproperties.;axlCmdRegister("dprop"'delete_cline_prop)axlCmdRegister("delclineprops"'delete_cline_prop)(defundelete_cline_prop();;SettheFindFiltertoSelectonlyclines第7页共15页(axlSetFindFilter?enabled(list"CLINES""VIAS")?onButtons(list"CLINES""VIAS"));;Selectallclines(axlClearSelSet)(axlAddSelectAll);selectallclinesandvias(setqclineSet(axlGetSelSet))(axlDBDeletePropclineSet"SYMBOL_ETCH");Removetheproperty第8页共15页(axlClearSelSet);unselecteverything4.用贴片焊盘(type=single)做成的package，用toolspadstackmodifydesignpadstack...编辑，发觉type变成了blind/buried。为什么会这样?(这是软件显示上的小漏洞，但是丝毫不影响运用，焊盘还是事实上的single)5.修改过焊盘后以同名保存(替换了原来的焊盘)，但是用toolspadstackmodifydesignpadstack...检查用该焊盘做的package，发觉照旧是老焊盘，而事实上任何书目中老焊盘都不存在第9页共15页了。既然allegro是要到pad_path中调用焊盘的，为什么会出现这种状况?(修改完焊盘之后,须要updatepad才能更新，因为Allegro是把相关的数据都纳入到brd文件集中管理的)6.打开padstackeditor就会出现这样的`提示：pad_designer:Can'topenjournalfile。于是新做的焊盘无法保存，提示：failedtoopenfile'#T001632.tmp'。(请检查系统环境变量设置是否正确;另外全部路径都不能运用汉字)第10页共15页7.AELLGRO中竟然无UNDO、REDO这种常用FUNC,让人特别费解!!!(15.0版本将增加Undo、Redo功能)8，ALLEGRO中干脆从库中调的元件不能定义网络及Refdes。(是的。这样一来可以保证你LAYOUT结果和原理图目的是一样的，而不会因为不当心而出错。一般我们...
