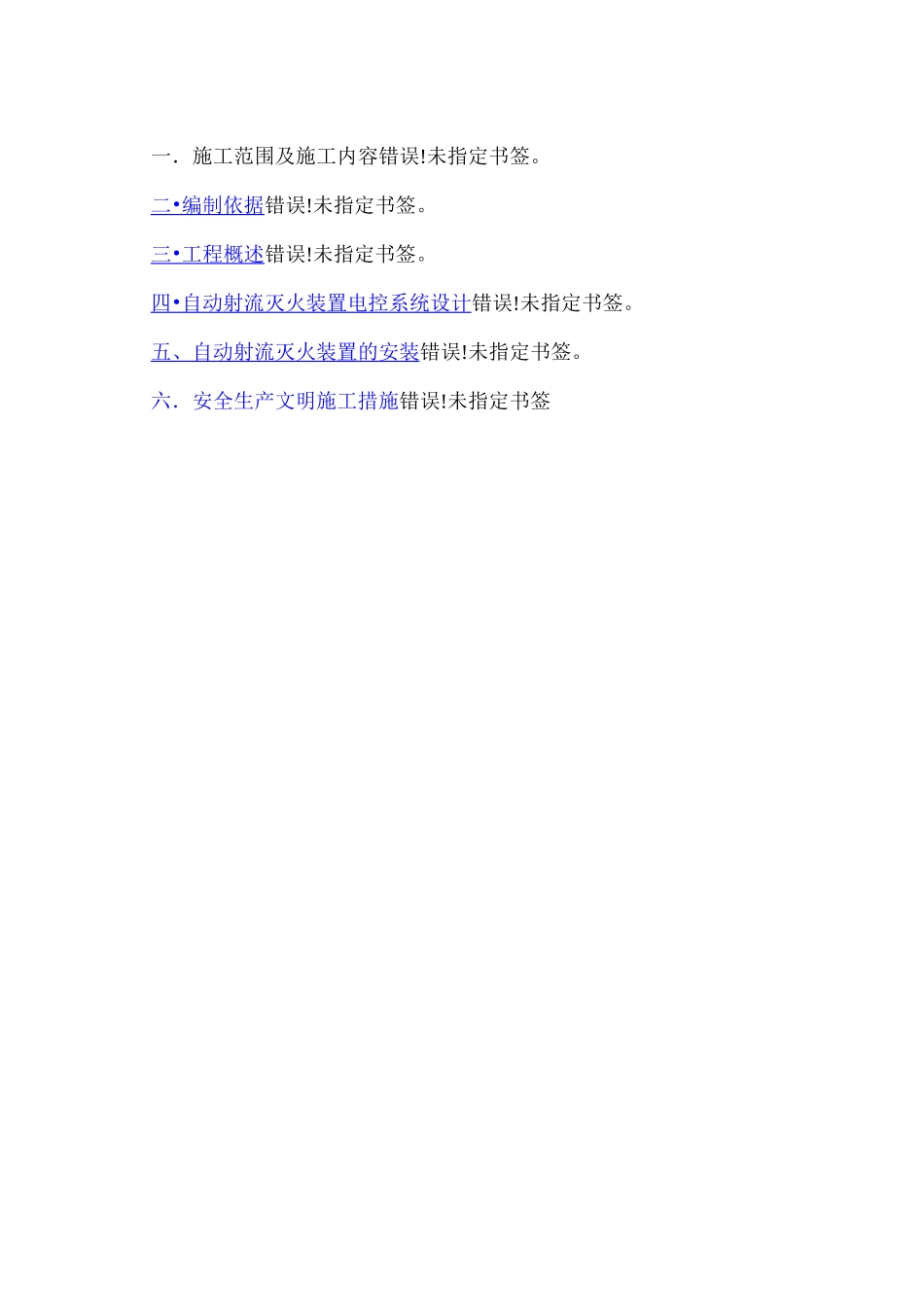

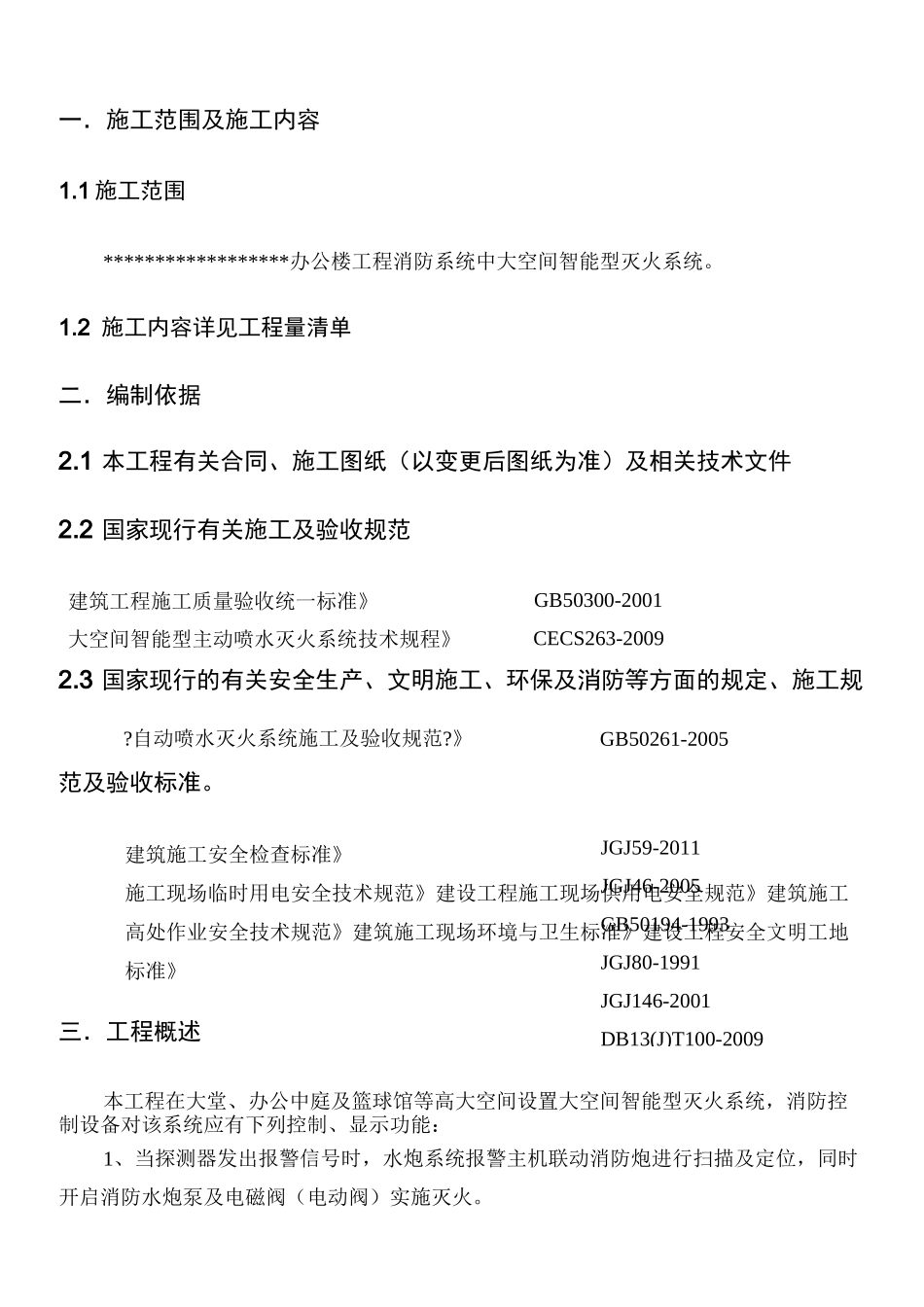

**************有限公司大空间智能型灭火系统施工方案工程名称：编制人：主管：编制单位：工程项目经理部编制日期：2013年12月10日一．施工范围及施工内容错误!未指定书签。二•编制依据错误!未指定书签。三•工程概述错误!未指定书签。四•自动射流灭火装置电控系统设计错误!未指定书签。五、自动射流灭火装置的安装错误!未指定书签。六．安全生产文明施工措施错误!未指定书签JGJ59-2011JGJ46-2005GB50194-1993JGJ80-1991JGJ146-2001DB13(J)T100-2009一．施工范围及施工内容1.1施工范围******************办公楼工程消防系统中大空间智能型灭火系统。1.2施工内容详见工程量清单二．编制依据2.1本工程有关合同、施工图纸（以变更后图纸为准）及相关技术文件2.2国家现行有关施工及验收规范建筑工程施工质量验收统一标准》大空间智能型主动喷水灭火系统技术规程》GB50300-2001CECS263-20092.3国家现行的有关安全生产、文明施工、环保及消防等方面的规定、施工规范及验收标准。建筑施工安全检查标准》施工现场临时用电安全技术规范》建设工程施工现场供用电安全规范》建筑施工高处作业安全技术规范》建筑施工现场环境与卫生标准》建设工程安全文明工地标准》三．工程概述本工程在大堂、办公中庭及篮球馆等高大空间设置大空间智能型灭火系统，消防控制设备对该系统应有下列控制、显示功能：1、当探测器发出报警信号时，水炮系统报警主机联动消防炮进行扫描及定位，同时开启消防水炮泵及电磁阀（电动阀）实施灭火。?自动喷水灭火系统施工及验收规范?》GB50261-20052、系统主机同时切换报警图像与扫描图像至监视器，进行录像。四．自动射流灭火装置电控系统设计自动射流灭火装置系统配备了灭火装置视频管理系统软件或集中控制盘，通过CAN总线联网ESIP-MCP8型现场手动控制箱，可借助灭火装置的内置摄像头或现场视频监控系统远程监控火灾情况，强化了联动决策管理的功能。下图为总线式系统单回路（1条CAN总线）电控系统图，每条CAN总线可连接127台自动灭火分区控制盘、现场手动控制箱，每台ESIP-MCP8型现场手动控制箱最多可连接12台自动射流灭火装置。视频线采用与安防系统相同的布线方式，即从视频管理系统主机到每台灭火装置的电源接线盒放置一条视频线，视频线应采用SYV75-5的视频线缆。当视频线的长度大于400m时，根据现场实际情况增加视频信号放大器。五、自动射流灭火装置的安装5.1依据本工程图纸及现场需求，自动射流灭火装置采用天花吊顶安装形式。详见下图：灭火装置上半部分嵌入天花板时，应保证灭火装置周围有不小于50mm的间隙,保证其自由转动，不受阻碍。5.2安装步骤5.2.1灭火装置安装前应对系统管网试压，冲洗合格后进行；5.2.2安装灭火装置的上法兰到短立管下端，法兰端面用水平仪调成水平；5.2.3通过4个配套螺栓固定灭火装置；5.2.4插上供电航空插头，调整线束长度，保证灭火装置在转动灭火装置在转动范围内不受限制并略有余量；5.2.5每台自动射流灭火装置安装完成、接线争取无误后，即可利用现场手动控制箱能够远程控制后方可拆除脚手架。5.3安装注意事项5.3.1短立管上必须安装防晃支架，并且防晃支架在短路管上的固定点距离灭火装置法兰不应大于200mm,以保证灭火装置在转动和喷水时不发生晃动；5.3.2必须严格执行《?自动喷水灭火系统施工及验收规范》；5.3.3必须在系统管网水压试压,各接头处吴渗漏,管网冲洗合格后安装灭火装置。5.3.4避免强电磁场辐射；5.3.5装置发生误动作时,应及时按下现场手动控制箱的急停按钮以切断电磁阀电源；5.3.6灭火装置的配套线束要整理整齐绑在灭火装置上法兰的上部,留一定的余量,使灭火装置旋转自如。并保证灭火装置在旋转时,周围没有障碍物,防止线皮磨损漏电,影响系统正常工作。六．安全生产文明施工措施6.1一般措施、规定及“三宝四口”防护措施6.1.1参加施工的工人,要熟悉本工种的安全技术操作规程,操作中、应坚守岗位,严禁酒后操作。6.1.2电工、管工,须经过专门训练,考试合格发给操作证,方准独立操作。6.1.3正确使用个人防护用品和安全防护设施。进入现场，须戴安全帽，安全帽应按规定使用，定期检查，不符合要求的严禁使用。6.1.4施工现...
