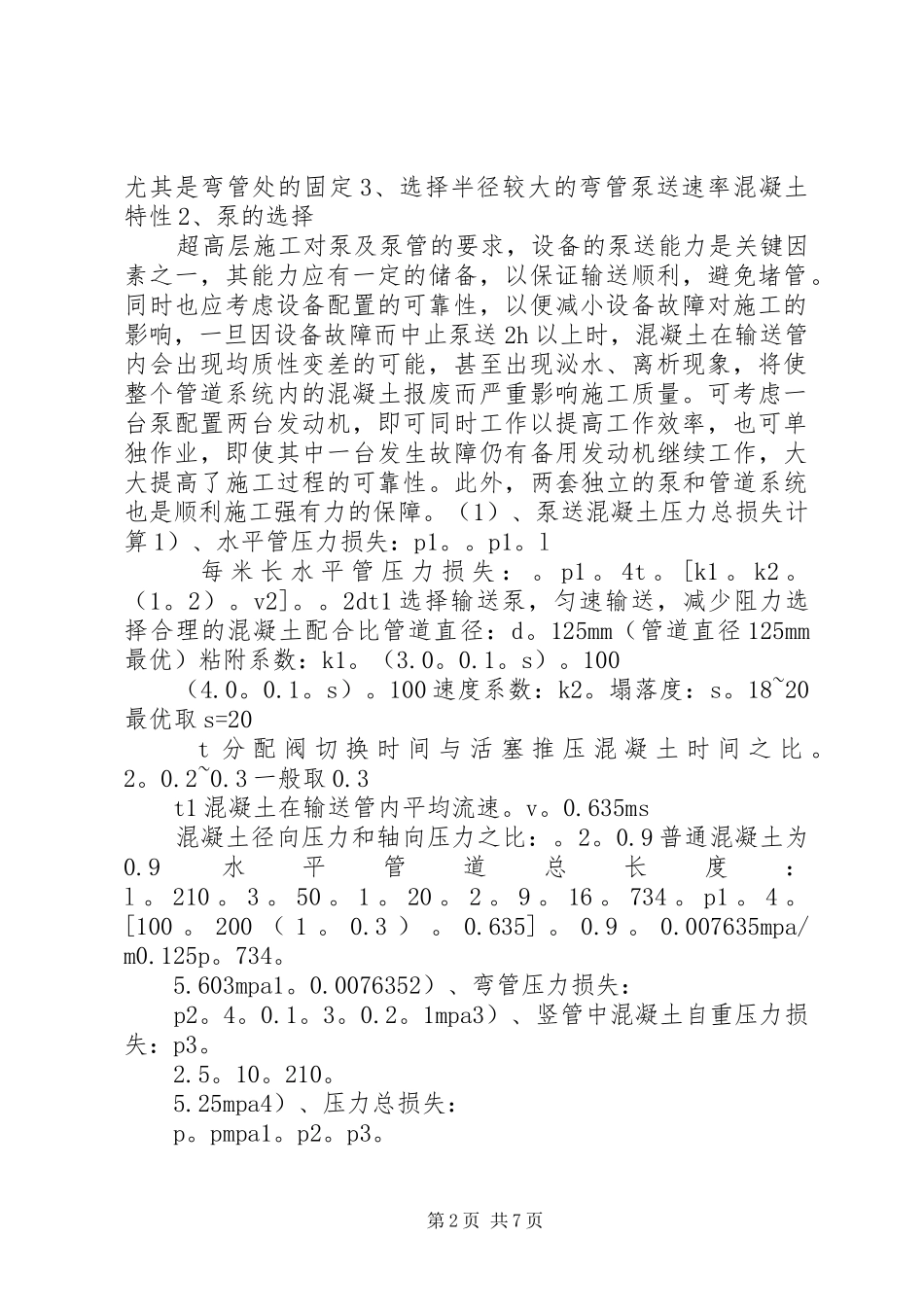

超高层混凝土泵送专项方案超高层混凝土泵送方案一、编制依据（1）、设计图纸（2）、《混凝土结构工程施工及验收规范》（gb50204-20XX）（3）、《混凝土泵送施工技术规程》（jgj/t10-20XX）（4）、《通用硅酸盐水泥》（gb175-2007）（5）、《混凝土外加剂应用技术规范》（gb50119-20XX）（6）、《普通混凝土用砂、石质量及检验方法标准》（jgj52-2006）（7）、《混凝土用水标准》（jgj63-2006）（8）、《建筑施工安全检查标准》（jgj95-20XX）二、本工程超高层泵送混凝土概况1.本工程建筑层数为50层，层高达218m，采用框架核心筒结构，在泵送混凝土施工中属于超高泵送混凝土。2.混凝土超高泵送难点分析（1）、泵送高度高，楼层有50层，混凝土泵送高度达218m。（2）、泵送混凝土工程量大。（3）、混凝土强度等级较高，100m以上楼层混凝土强度等级分别为c45、c40、c35、c30，坍落度小，泵送难度大。（4）、工程施工周期长，需要根据气候条件实时调整配合比。（5）、混凝土结构耐久性要求高，结构构件耐久年限50年，优化配合比设计，注重施工过程管理和对混凝土的养护。三、施工方案（一）、混凝土泵机的选择1、影响混凝土泵送效果的因素分析表1.1影响混凝土泵送的因素和保证措施混凝土泵送受下列因素影响泵的功率泵管尺寸保证泵送措施选择功率较大的泵，并进行泵压验算选择稍大尺寸泵管，减少泵管阻力1、减少弯管设置泵管布置形式2、加强泵管固定，第1页共7页尤其是弯管处的固定3、选择半径较大的弯管泵送速率混凝土特性2、泵的选择超高层施工对泵及泵管的要求，设备的泵送能力是关键因素之一，其能力应有一定的储备，以保证输送顺利，避免堵管。同时也应考虑设备配置的可靠性，以便减小设备故障对施工的影响，一旦因设备故障而中止泵送2h以上时，混凝土在输送管内会出现均质性变差的可能，甚至出现泌水、离析现象，将使整个管道系统内的混凝土报废而严重影响施工质量。可考虑一台泵配置两台发动机，即可同时工作以提高工作效率，也可单独作业，即使其中一台发生故障仍有备用发动机继续工作，大大提高了施工过程的可靠性。此外，两套独立的泵和管道系统也是顺利施工强有力的保障。（1）、泵送混凝土压力总损失计算1）、水平管压力损失：p1。。p1。l每米长水平管压力损失：。p1。4t。[k1。k2。（1。2）。v2]。。2dt1选择输送泵，匀速输送，减少阻力选择合理的混凝土配合比管道直径：d。125mm（管道直径125mm最优）粘附系数：k1。（3.0。0.1。s）。100（4.0。0.1。s）。100速度系数：k2。塌落度：s。18~20最优取s=20t分配阀切换时间与活塞推压混凝土时间之比。2。0.2~0.3一般取0.3t1混凝土在输送管内平均流速。v。0.635ms混凝土径向压力和轴向压力之比：。2。0.9普通混凝土为0.9水平管道总长度：l。210。3。50。1。20。2。9。16。734。p1。4。[100。200（1。0.3）。0.635]。0.9。0.007635mpa/m0.125p。734。5.603mpa1。0.0076352）、弯管压力损失：p2。4。0.1。3。0.2。1mpa3）、竖管中混凝土自重压力损失：p3。2.5。10。210。5.25mpa4）、压力总损失：p。pmpa1。p2。p3。第2页共7页5.603。1。5.25。11.853（2）、泵车选择选用型号sy5133thb-9018c-6d的三一车载泵车泵送。混凝土理论泵送压力为18mpa＞11.853mpa，满足泵送要求。（二）、管道施工方法1、泵管布置在管道布置时，应根据混凝土的浇筑方案设置并少用弯管和软管，尽可能缩短泵管长度。管道沿楼地面或墙面铺设，在砼地面或墙面上用膨胀螺栓安装一系列支座，每根管道均由两个支座固定。同时，在泵的出口布置50m的水平管及若干弯管，可有效减少管道内砼的反压力。超高层泵送所用的管道应为耐超高压管道。在进行超高压泵送时，管道内压力最大可达到18mpa，甚至更高，纵向将产生很大的拉力，必须采用耐超高压的管道系统。此外，常规的连接与密封方式也不能满足要求，需采取的解决措施是：1）、采用壁厚为9.5mm以上的超高压管道，保障管道的抗爆能力。2）、管道间的连接用螺杆强度级别保证，纵向拉力由螺杆承受，使接头处得到可靠保障。3）、带骨架的超高压混凝土密封圈能防止水泥浆在22mpa的高压下从管夹间隙中挤出，确保密封长久可...
