深基坑土石方开挖及边坡支护专项施工方案(完整版)VIP专享VIP免费

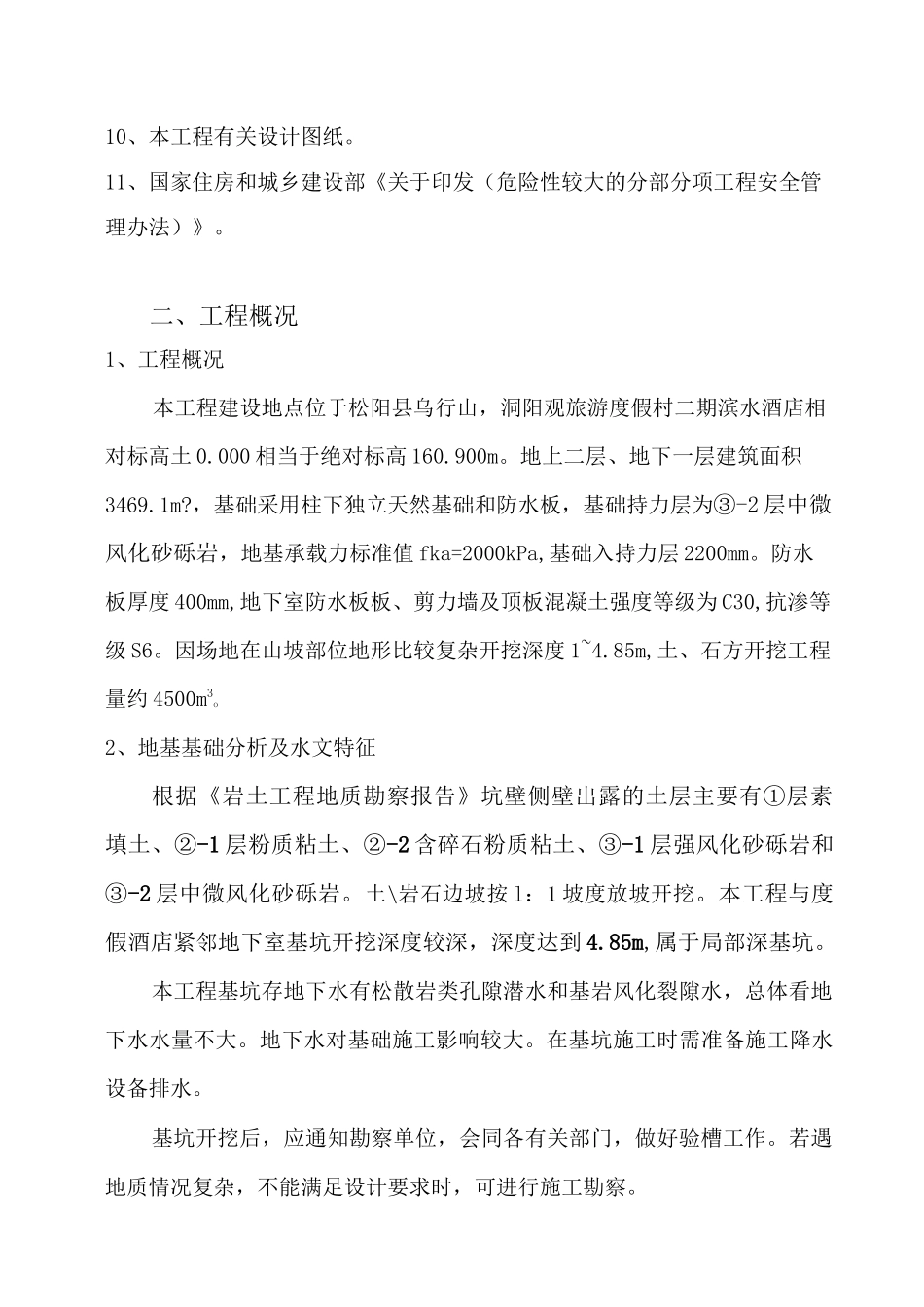

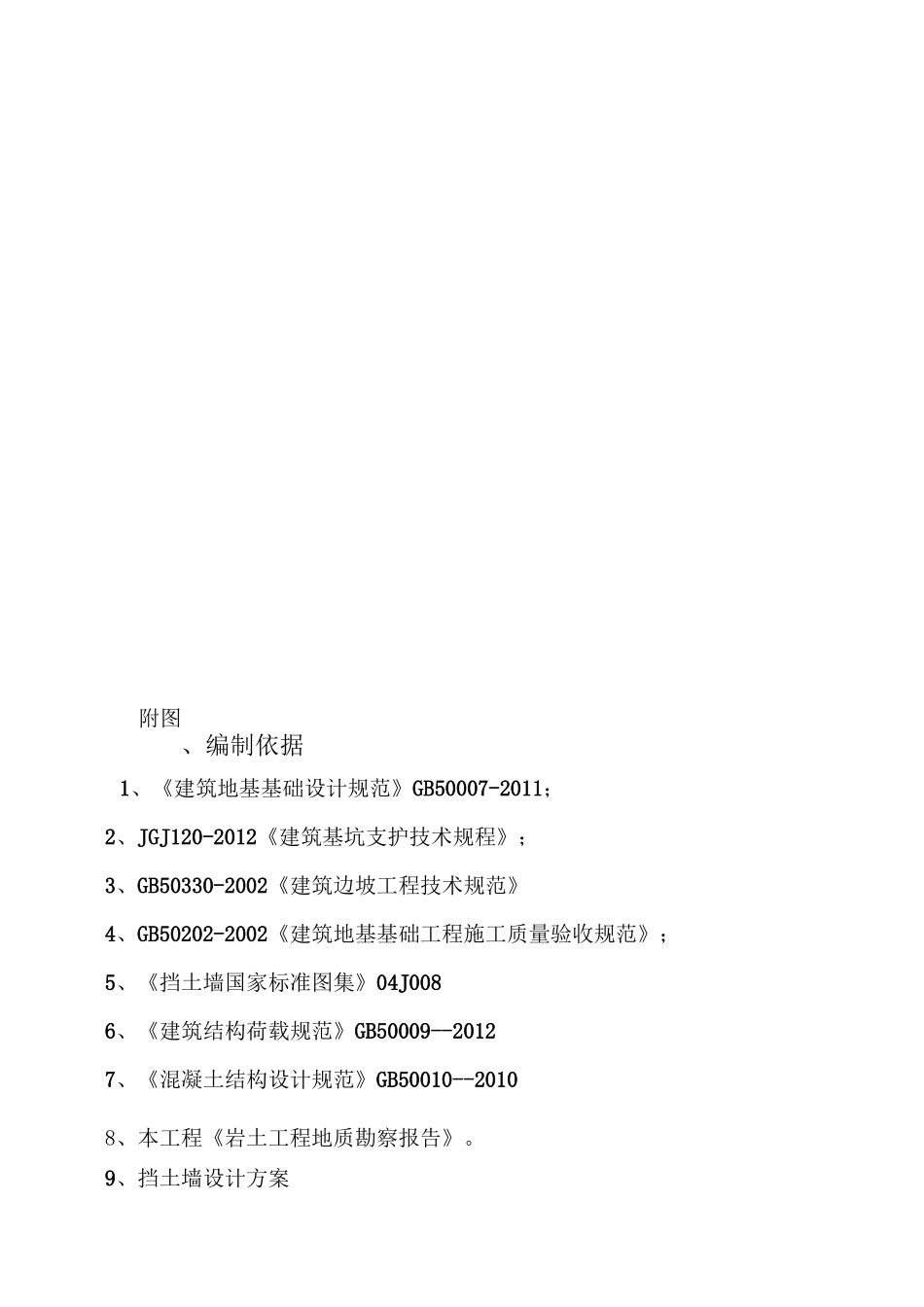

附图、编制依据1、《建筑地基基础设计规范》GB50007-2011；2、JGJ120-2012《建筑基坑支护技术规程》；3、GB50330-2002《建筑边坡工程技术规范》4、GB50202-2002《建筑地基基础工程施工质量验收规范》；5、《挡土墙国家标准图集》04J0086、《建筑结构荷载规范》GB50009--20127、《混凝土结构设计规范》GB50010--20108、本工程《岩土工程地质勘察报告》。9、挡土墙设计方案10、本工程有关设计图纸。11、国家住房和城乡建设部《关于印发（危险性较大的分部分项工程安全管理办法）》。二、工程概况1、工程概况本工程建设地点位于松阳县乌行山，洞阳观旅游度假村二期滨水酒店相对标高土0.000相当于绝对标高160.900m。地上二层、地下一层建筑面积3469.1m?，基础采用柱下独立天然基础和防水板，基础持力层为③-2层中微风化砂砾岩，地基承载力标准值fka=2000kPa,基础入持力层2200mm。防水板厚度400mm,地下室防水板板、剪力墙及顶板混凝土强度等级为C30,抗渗等级S6。因场地在山坡部位地形比较复杂开挖深度1~4.85m,土、石方开挖工程量约4500m3o2、地基基础分析及水文特征根据《岩土工程地质勘察报告》坑壁侧壁出露的土层主要有①层素填土、②-1层粉质粘土、②-2含碎石粉质粘土、③-1层强风化砂砾岩和③-2层中微风化砂砾岩。土\岩石边坡按l：1坡度放坡开挖。本工程与度假酒店紧邻地下室基坑开挖深度较深，深度达到4.85m,属于局部深基坑。本工程基坑存地下水有松散岩类孔隙潜水和基岩风化裂隙水，总体看地下水水量不大。地下水对基础施工影响较大。在基坑施工时需准备施工降水设备排水。基坑开挖后，应通知勘察单位，会同各有关部门，做好验槽工作。若遇地质情况复杂，不能满足设计要求时，可进行施工勘察。3、周边环境东侧距离在建的度假酒店6m~10m宽，南、北、西侧基坑边都是空地基坑施工点距离洞阳观水库大坝比较近，由于③-1层强风化砂砾岩和③-2层中微风化砂砾岩层比较坚硬，采用凿岩机挖凿，考虑施工安全及减少坡面的影响，我公司决定采用挖掘机挖除基坑上层土方，凿岩机挖凿基坑石方。三、基坑支护方案的选择根据本工程《岩土工程地质勘察报告》和挡土墙设计的图纸进行施工。根据地质情况，结构设计要求并结合场地周边环境，本基坑边坡支护形式为自然放坡开挖，局部与度假酒店紧邻放坡不够采用钢筋混凝土挡墙支护。1、基坑周围多为填土、粉质粘土，下伏强风化砂砾岩、中微风化砂砾岩，横、纵向交错变化较大，土、岩石边坡按1:1坡度放坡开挖，土与岩石交界处设置0.5m宽平台。（详见基坑开挖支护平面图）2、挡墙上设置C50mmPVC泄水管，水平间距2.5m。3、支护挡墙基础宽1850mm、高550mm，配筋为016@150双层双向；墙厚550mm，配筋为外侧坚向（225@150水平25@150、内侧坚向（216@150水平25@150。4、支护挡墙混凝土C30，垫层C15混凝土、厚度为100mm。5、如土层情况与地勘报告不符，应报业主、地勘、监理，设计部门协商处理。四、施工部署1、根据现场场地情况及基底标高开挖深度为最深在4.8m左右。了解场地分布情况，以免开挖影响施工。鉴于开挖土、石方量较大，拟采用挖掘机挖除基坑上层土方，凿岩机挖凿坚石方。2、人员计划：人员种类数量备注施工员1人测量员1人专职安全员1人电工1人材料员1人泥水工6人土、石方工5人3、机械计划：机械种类数量备注SH230挖掘机1台SKQ20-Y28凿岩机2台8T卸汽车3台手推车2部搅拌机1台污水泵（①100）4台空气压缩机ZL—104台额定功率为55KW电焊机BX3—31台额定功率为15KW全站仪仪D52—21台水平仪1台插入式振动器2台电子秤1台4、进度计划：开挖土方、岩石及支护45天完成五、基坑开挖（一）准备工作1、全面调查施工现场范围内的地上、地下障碍物，制定处理方案，并加以实施。2、根据建设单位提供的控制桩、水准点和施工图纸进行测量放线工作，基坑开挖范围内所有轴线桩、水准点引出施工区以外，标识并加以保护。3、根据施工图施工、轴线桩测放基坑开挖线，开挖过程中注意开挖线的及标高的复查工作。4、施工用电用水，根据建设单位提供的水、电接点，合理布置施工场内用电用水线路。（二）施工工艺1、施工流程：清理场地f平整坡顶f测量放线f土方开挖第一层岩层f坡顶...
