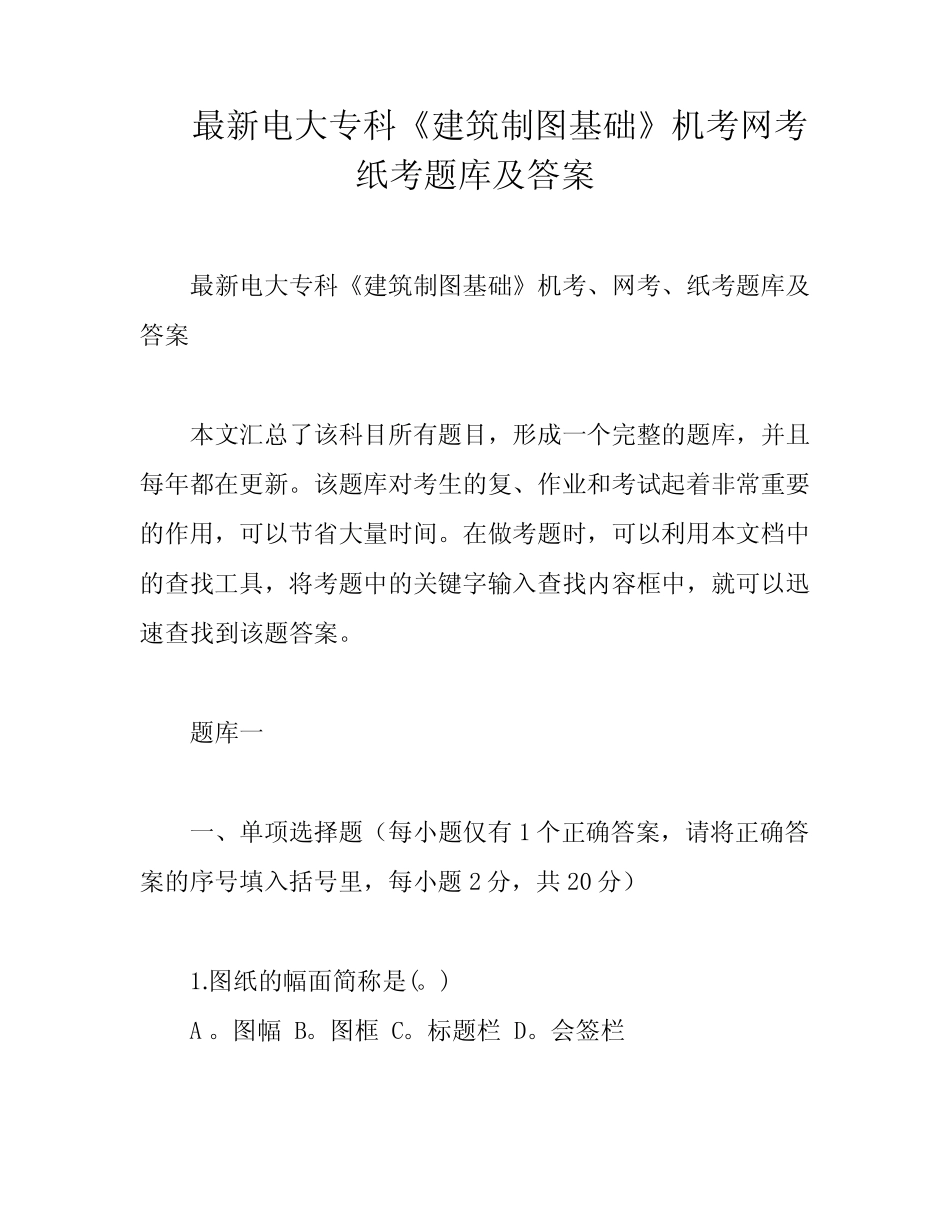

最新电大专科《建筑制图基础》机考网考纸考题库及答案 VIP专享VIP免费

最新电大专科《建筑制图基础》机考网考纸考题库及答案最新电大专科《建筑制图基础》机考、网考、纸考题库及答案本文汇总了该科目所有题目，形成一个完整的题库，并且每年都在更新。该题库对考生的复、作业和考试起着非常重要的作用，可以节省大量时间。在做考题时，可以利用本文档中的查找工具，将考题中的关键字输入查找内容框中，就可以迅速查找到该题答案。题库一一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分）1.图纸的幅面简称是(。)A。图幅B。图框C。标题栏D。会签栏2.图样及说明中的汉字宜采用(。)A。黑体B。长仿宋体C。隶书D。楷体3.尺寸起止符号倾斜方向与尺寸界线应成(。)A。450B。600C。900D。18004.在制图中，把光源称为(。)A。投影法B。投影线C。投影面D。投影中心5.形成物体的最基本几何元素包括(。)A。点、直线和平面B。点、曲线和曲面C。点、曲线和平面D。曲面、曲线、直线6.多面正投影图是(。)A。用平行投影的正投影法绘制的多面投影图B。用平行投影的正投影法绘制的单面投影图C。用中心投影法绘制的单面投影图D。在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影7.投影法中规定空间点选用字母是应(。)A。小写字母B。大写字母C。右上角加一撤的小写字母D。右上角加两撇的小写字母8.两直线相交的交点个数是(。)A。1B。2C。3D。49.直角的一边平行于某一投影面，则该直角在该投影面上的投影是(。)A。锐角B。钝角C。直角D。不能确定10.侧棱垂直于底面的棱柱为(。)A。正棱柱B。斜棱柱C。直棱柱D。不能确定二、补全投影图中所缺图线。（每小题5分，共计15分）11.补全W投影图中所缺图线题库一答案题库二一、单项选择题（每小题仅有1个正确答案，请将正确答案的序号填入括号里，每小题2分，共20分）1.幅面代号为AO的图纸长、短边尺寸分别是(。)A。1189mm、841mmB。841mm、594mmC。420mm、297mmD。297mm、210mm2．在一个工程设计中，每个专业所使用的图纸一般不会超过3种幅面，除了目录和表格所采用的A4幅面。3．制图的基本规定要求在数量的单位符号上采用正体阿拉伯数字。4．制图的第一个步骤一般是绘制图样底稿，然后进行检查和修正错误。5．在中心投影法中，形体距投影中心愈远，则影子愈小。10．侧棱垂直于底面的棱柱为直棱柱。11．无法回答，因为缺失的图线没有给出足够的信息。1．图纸上限定绘图区域的线框是指图框。2．幅面代号为A3的图纸长、短边尺寸分别是841mm、1189mm。3．制图的基本规定要求数量的数值注写应采用正体阿拉伯数字。4．在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号t。5．在制图中，把光线称为投影线。6．点的正投影仍然是点，直线的正投影一般仍为直线（特殊情况除外），平面的正投影一般仍为原空间几何形状的平面（特殊情况除外），这种性质称为正投影的同素性。7．投影面展开之后，V、W两个投影上下对齐，这种关系称为高平齐。8．点在某一投影面上的投影是点。9．如果空间点的位置用A(x。y。z)表示，那么它的H面投影的坐标应为a(x。0.z)。10．与一个投影面平行的平面称为平行投影面。一、单项选择题1.(A)图幅2.(A)1189mm、841mm3.(D)楷体4.(B)该圆弧同心的圆弧线5.(C)投影面6.(B)XXX7.(A)长对正8.(D)直线9.(C)右上角加一撇的小写字母10.(D)不能确定二、补全投影图中所缺图线11.见图12.见图13.见图三、求作物体所缺面的水平投影或侧面投影14.见图15.见图16.见图四、根据下面各题的要求，完成作图18.见图19.见图20.见图五、根据所给形体的正等轴测图和V面投影方向，按照1:1的比例绘制该形体的三面投影图。（共16分）根据给定的正等轴测图和V面投影方向，按照1:1的比例绘制该形体的三面投影图。在绘制过程中，需要注意正确理解和运用投影原理，准确绘制出每个面的投影线。V面投影作对一条线得0.5分，全对得5分。W面投影作对一条线得0.5分，全对得5分。H面投影作对一条线得0.5分，全对得6分。A。投影中心B。投影线C。投影面D。投影法5.正投影的(B。从属性)指的是点在直线上时，点的正投影一定在该直线的正投影上；点和直线在平面上时，点和直线的正投影一定在该平面的正...
