2014第一期(20140918)SAD设计考试题(附答案) VIP免费

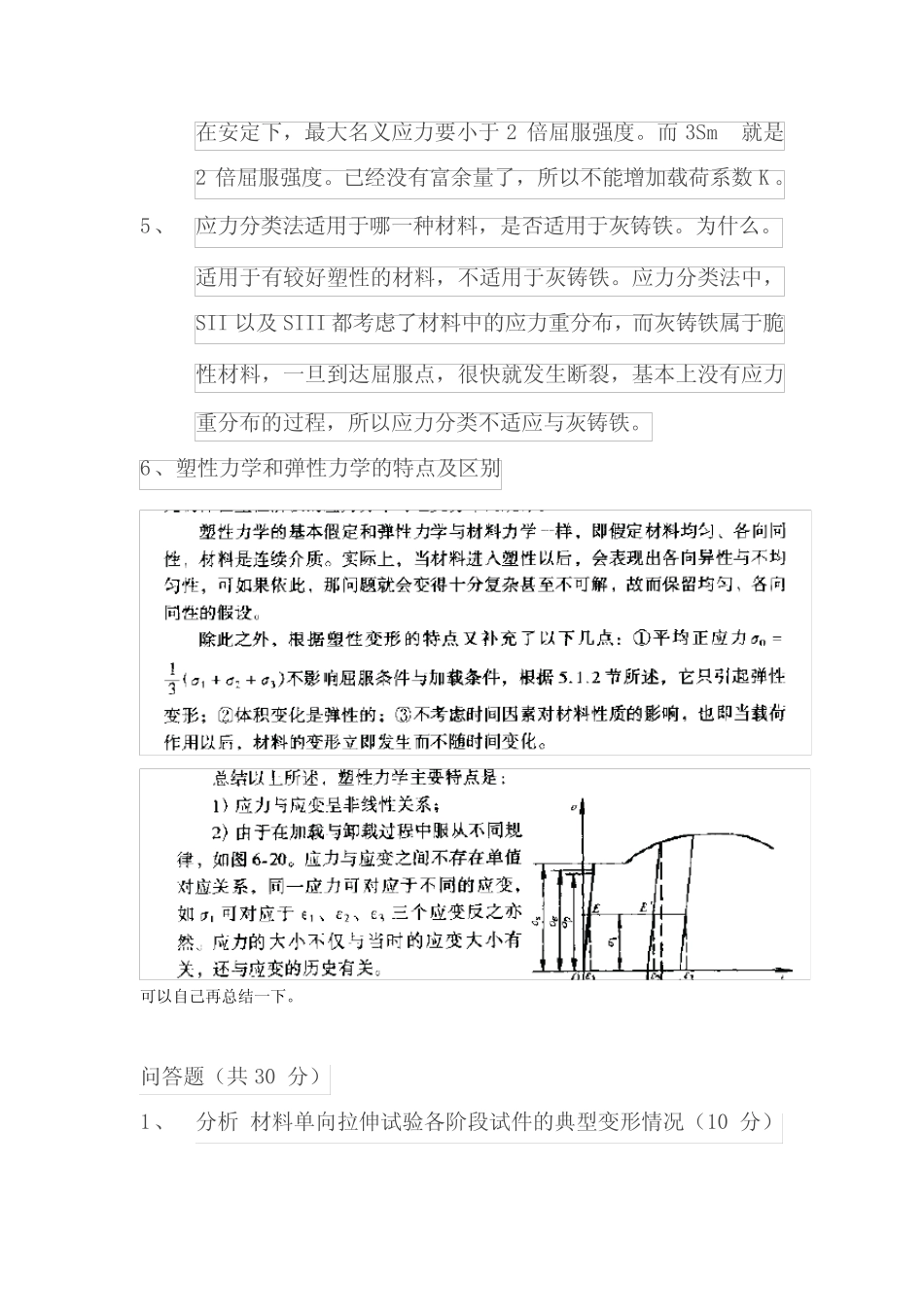

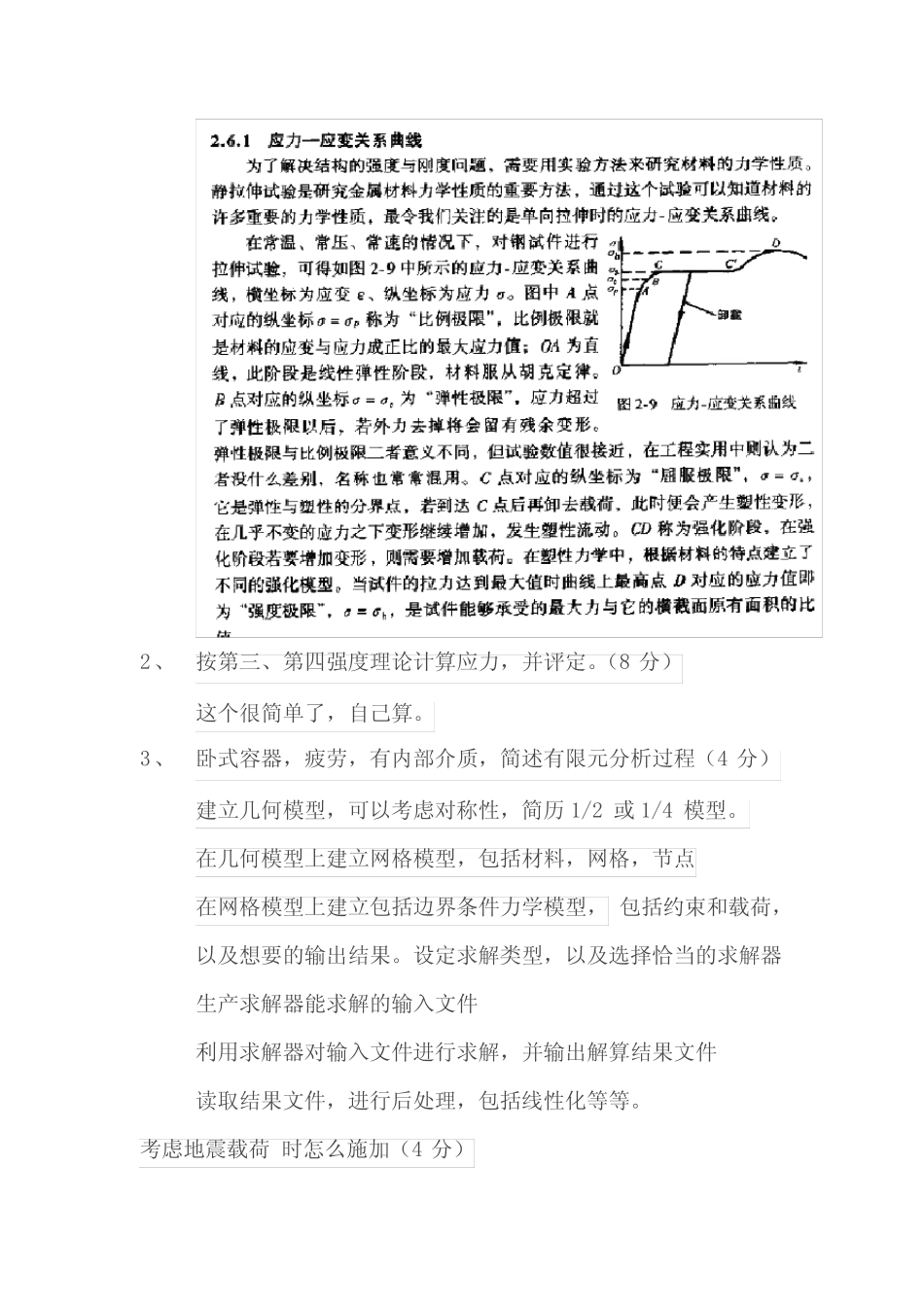

简答题（每题5分，共30分）：1、有限元中，是怎样处理分布载荷的。并用圣维南定理解释。答：将分布载荷等效成节点力施加在节点上。圣维南原理解释：分布于弹性体上一小块面积（或体积）内的载荷所引起的物体中的应力，在离载荷作用区稍远的地方，基本上只同载荷的合力和合力矩有关；载荷的具体分布只影响载荷作用区附近的应力分布，所以可以将分布载荷等效成节点力，只要他们的合力和合力矩一样就行。2、线性化路径的选择准则和去做一个线性化的路径实例。答：3、SIII≤1.5KSm的理论依据以及板壳模型能否用这个评定4、SIV≤3Sm为什么不考虑载荷系数K答：因为SIV考虑的结构的安定性，根据安定性的定义，结构在安定下，最大名义应力要小于2倍屈服强度。而3Sm就是2倍屈服强度。已经没有富余量了，所以不能增加载荷系数K。5、应力分类法适用于哪一种材料，是否适用于灰铸铁。为什么。适用于有较好塑性的材料，不适用于灰铸铁。应力分类法中，SII以及SIII都考虑了材料中的应力重分布，而灰铸铁属于脆性材料，一旦到达屈服点，很快就发生断裂，基本上没有应力重分布的过程，所以应力分类不适应与灰铸铁。6、塑性力学和弹性力学的特点及区别可以自己再总结一下。问答题（共30分）1、分析材料单向拉伸试验各阶段试件的典型变形情况（10分）2、按第三、第四强度理论计算应力，并评定。（8分）这个很简单了，自己算。3、卧式容器，疲劳，有内部介质，简述有限元分析过程（4分）建立几何模型，可以考虑对称性，简历1/2或1/4模型。在几何模型上建立网格模型，包括材料，网格，节点在网格模型上建立包括边界条件力学模型，包括约束和载荷，以及想要的输出结果。设定求解类型，以及选择恰当的求解器生产求解器能求解的输入文件利用求解器对输入文件进行求解，并输出解算结果文件读取结果文件，进行后处理，包括线性化等等。考虑地震载荷时怎么施加（4分）地震载荷可以通过施加加速度来模拟，具体的加速度值可以参照相关的标准进行求解。需要考虑内部介质时，有两种方法，一种就是讲内部介质与设备本身按等效密度折算到设备材料上，另一种可以通过质量单元，并通过rb3单元连接到设备内壁节点上。当然了，如果需要精确考虑就需要进行液晃耦合计算了。JB4732对疲劳容器的规定。（4分）4732对疲劳容器的规定，翻书吧。基本就是焊缝磨平，倒圆角这些了。2014年北京有限元设计、审核考试部分填充、判断题1、JB4732中采用（）强度理论。2、在有限元计算中采用积分计算通常在单元内选取某些点作为积分点,把这些点的坐标值代入,算出被积函数值,再乘以（）,然后示其总,得到近似积分值3、在有限元分析中，板壳结构沿厚度方向的合理分元方案是（）4、当考虑地震载荷作用时，计算一次加两次应力强度范围和峰值应力范围使用（）作为计算条件。5、按《固容规》2009版规定，下列容器部件划为主要受压元件的有（）一、是非题（）1、节点位移解,应力,应变解的准确度是相同的。（）2、对于有成功使用经验的承受循环载荷的容器,经设计单位技术负责人批准可按GB150进行设计并按JB4732附录C追加疲劳报告和评定,并按GB150制造,检验.（）3、热应力是峰值应力。（）
