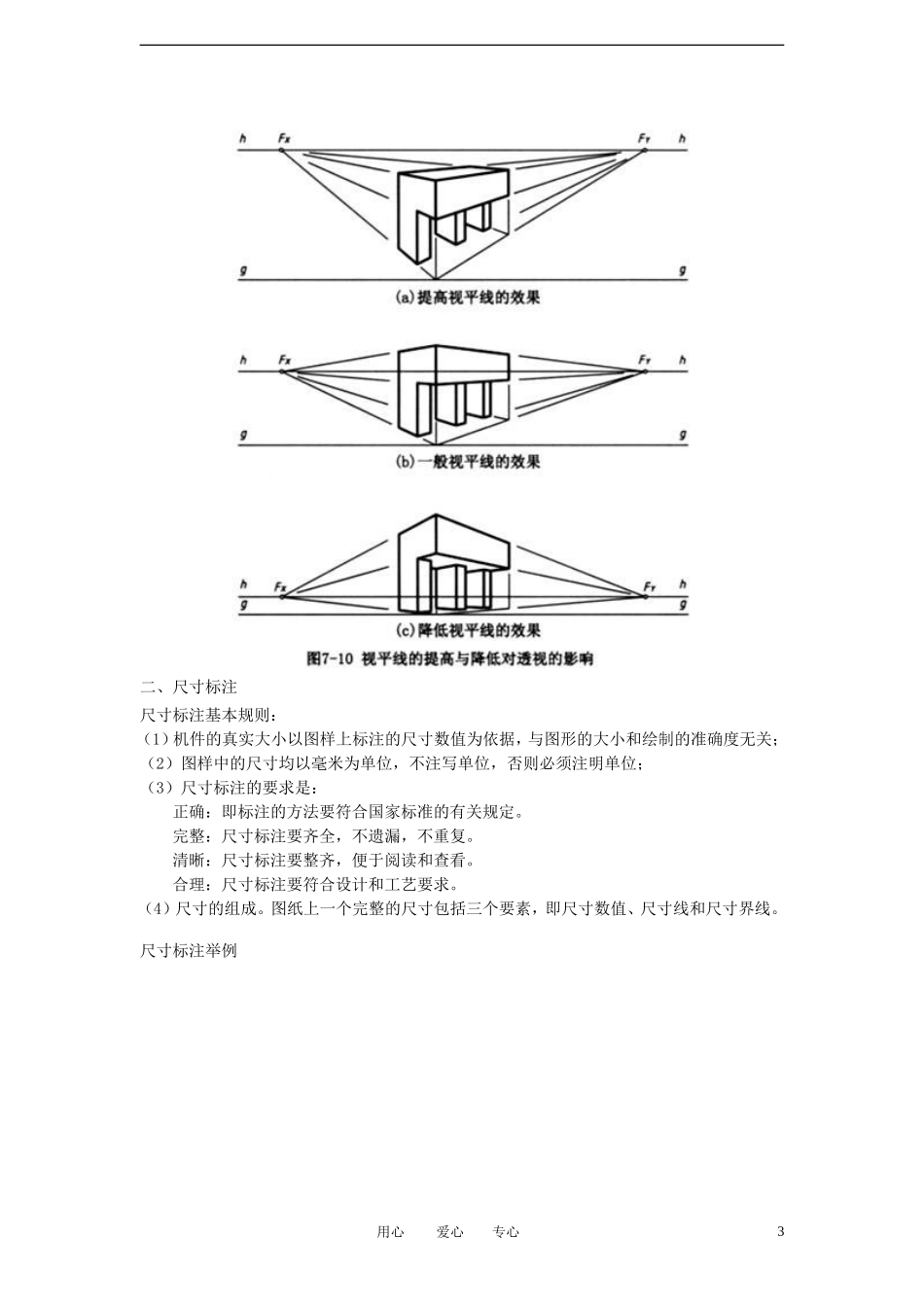

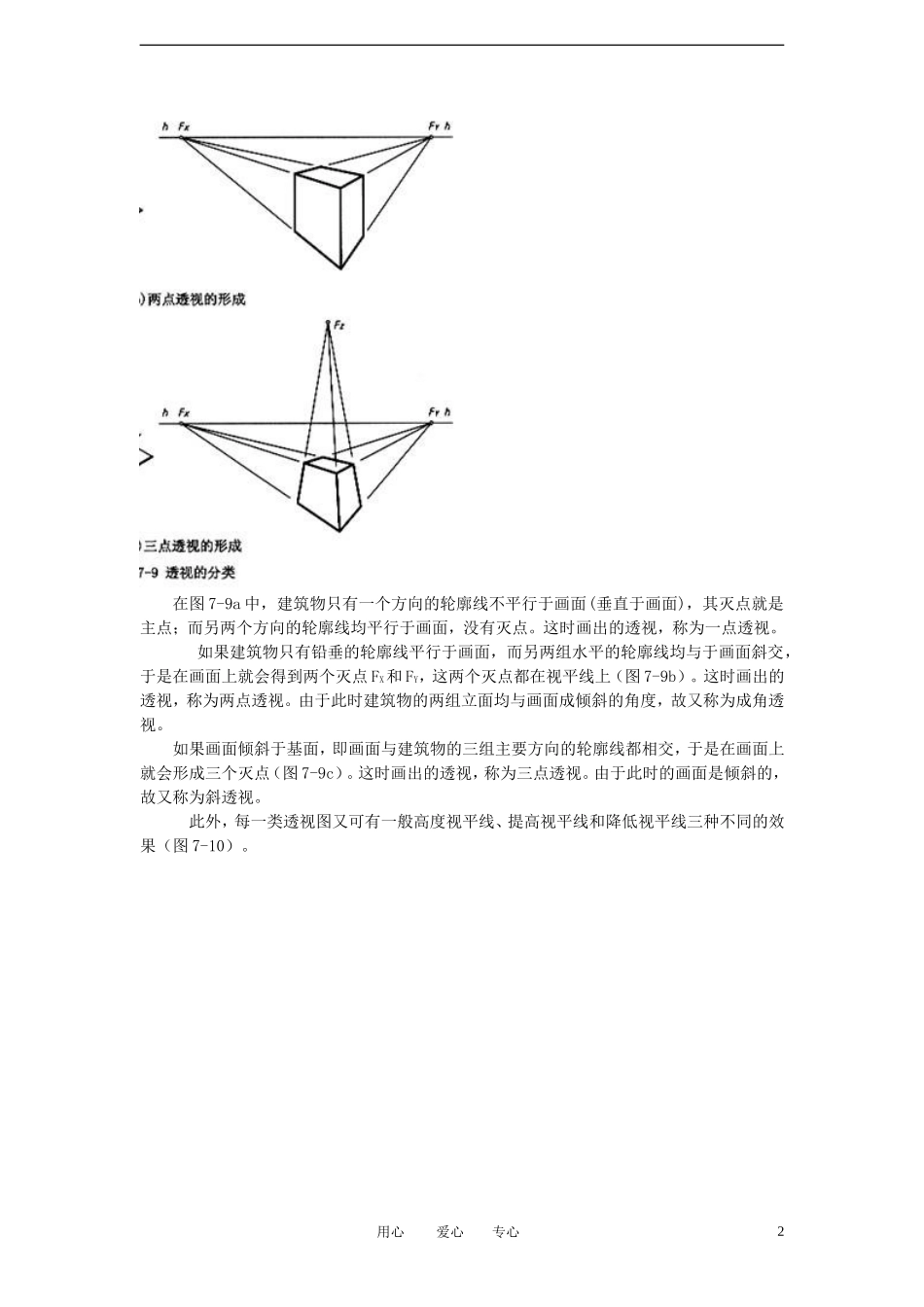

通用技术学案3（课本P40-P79）知识补充：一、透视图根据透视的原理绘制的图，多用于机械工程和建筑工程。透视是绘画制造空间感的主要手段。透视知识对于素描初级学习是非常必要的，造型的准确很大程度上是透视的准确。视点：即画者眼睛的位置视线：目光投射的直线，是视点与视觉中物体之间的连线。心点：是视域的中心，也就是画者眼睛正对视平线上的点。视平线：将心点延长的水平线，随眼睛的高低而变化。消失点：物体由近及远产生透视变化，集中消失于一点。一、透视图的分类建筑物具有长、宽、高三组主要方向的轮廓线，它们与画面可能平行，也可能不平行。与画面不平行的轮廓线，在透视图中会形成灭点；与画面平行的轮廓线，在透视图中就没有灭点。因此按物体主要方向上灭点的多少，透视图可分为三类：一点透视、两点透视、三点透视。用心爱心专心1在图7-9a中，建筑物只有一个方向的轮廓线不平行于画面(垂直于画面)，其灭点就是主点；而另两个方向的轮廓线均平行于画面，没有灭点。这时画出的透视，称为一点透视。如果建筑物只有铅垂的轮廓线平行于画面，而另两组水平的轮廓线均与于画面斜交，于是在画面上就会得到两个灭点FX和FY，这两个灭点都在视平线上（图7-9b）。这时画出的透视，称为两点透视。由于此时建筑物的两组立面均与画面成倾斜的角度，故又称为成角透视。如果画面倾斜于基面，即画面与建筑物的三组主要方向的轮廓线都相交，于是在画面上就会形成三个灭点（图7-9c）。这时画出的透视，称为三点透视。由于此时的画面是倾斜的，故又称为斜透视。此外，每一类透视图又可有一般高度视平线、提高视平线和降低视平线三种不同的效果（图7-10）。用心爱心专心2二、尺寸标注尺寸标注基本规则：（1）机件的真实大小以图样上标注的尺寸数值为依据，与图形的大小和绘制的准确度无关；（2）图样中的尺寸均以毫米为单位，不注写单位，否则必须注明单位；（3）尺寸标注的要求是：正确：即标注的方法要符合国家标准的有关规定。完整：尺寸标注要齐全，不遗漏，不重复。清晰：尺寸标注要整齐，便于阅读和查看。合理：尺寸标注要符合设计和工艺要求。（4）尺寸的组成。图纸上一个完整的尺寸包括三个要素，即尺寸数值、尺寸线和尺寸界线。尺寸标注举例用心爱心专心3巩固提高：一、选择题：1、当标注一球面半径的时候，应在数字前面加上（）A、OB、SC、RD、SR2、透视图是根据（）而进行分类的，分为一点，二点和三点透视的。A、物体的所见面B、物体的不可见面C、消失点的个数D、透视图的应用范围3、下面不属于技术语言的是（）A、车模B、交通管理C、建筑施工图D、出入口符号4正等轴测图上表现物体的长宽高三个方向的坐标轴之间的夹角是（）度A、60B、90C、120D、1805、下面的图标表示“注意”的是（）用心爱心专心46、有关三视图的规律，下面错误的是：()A、长对正B、高对齐C、宽相等D、高平齐7、图书馆内使用的活动木梯的立体图及待完善的三视图如图所示。（1）请补齐左视图和俯视图中缺少的线条。（2）根据立体图所给尺寸，在三视图中标注出木梯对应的长、宽、高尺寸。二、作图题：8、请画出下列立体图形的三视图。9、请画出圆锥的三视图。三、设计题：10．在某海拔较高地区，风沙严重，有关部门想在主干道路侧设计一独立露天的关于环保方面的公益广告牌（尺寸为：总高度3m，牌面长3m，宽2m，厚10cm）。请根据设计原则设计这个广告牌。（1）设计时应考虑哪些因素？（2）请画出广告牌的框架结构示意草图，指明部件名称及作用。（3）设计一则环保方面的广告语。用心爱心专心5
