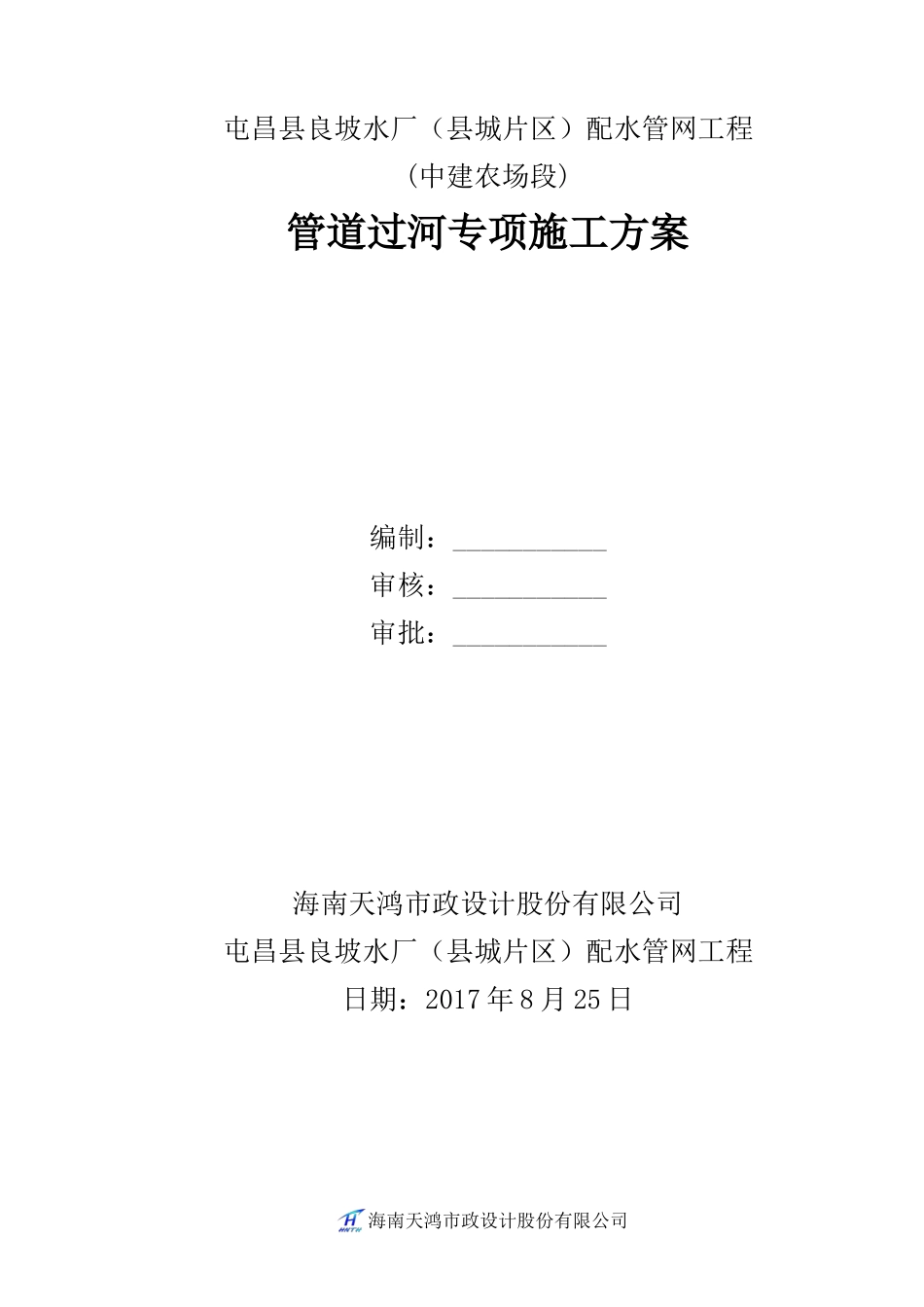

屯昌县良坡水厂（县城片区）配水管网工程(中建农场段)管道过河专项施工方案编制：___________审核：___________审批：___________海南天鸿市政设计股份有限公司屯昌县良坡水厂（县城片区）配水管网工程日期：2017年8月25日海南天鸿市政设计股份有限公司第一节工程概况工程简介良坡水厂（县城片区）配水管网工程中建农场DN300钢管贯穿大颜河敷设，全长83m（K3+340～K3+423）。按原设计此段均采用过河支墩架管方式施工。由于过河管左侧为一座旧桥，大颜河上游有一水库，大颜河水位过高（5.3米水位），放水降低水位后在河内做支墩施工极其困难，且征地协调难度大。为保证工期要求及减少资金投入，需要在大颜河旧桥上做管道支架，铺设DN300钢管通过。支架工程质量要求高，为确保管道支架安装优质按期完工特编写此方案以指导施工。第二节施工准备与资源配置计划一.施工准备（一）技术准备1、组织管理人员熟悉施工图及相关规范，编制专项施工方案；2、对进场机械和人员进行报验，监理验收合格后方可进入下一步程序。3、对参与施工的全部人员进行技术交底、安全交底，明确人员岗位及各个岗位的职责和安全生产责任。对进场机械设备进行全面检修和保养，保证机械设备满足施工要求。（二）测量准备1、根据现场测量需要，提前将控制点引测至施工点附近，控制点布设不少于三个，并能相互通视。2、根据施工图及控制点坐标计算出相关坐标并复核。3、检查测量仪器是否准确，并及时矫正。（三）现场准备1、机械设备按时进场，做好相关检修工作，排查安全隐患；2、组织劳动力进场，做好入场教育，作业人员需按要求配备好“三宝”防护措施；3、由河内环境特殊，施工人员必备救生衣；4、现场防护栏杆、安全网、警示标志等设施等材料需提前做好准备。二.资源配置计划（一）机械设备配置计划序号名称型号单位数量备注1GPS华测X93台1测量放线3水准仪DSZ2台2海南天鸿市政设计股份有限公司4吊机QY50台2吊管安装5挖机320型台2开挖回填7电焊机台2钢管焊接8自卸渣土车XC3320A/6*6辆2渣石运输9自卸吊车QY25辆1材料运输10发电机35KW台3钢管焊接（二）人员配置计划序号工种人数工作内容备注1安全员1安全监督2管理人员4工作安排3机操工6机械操作4普工6施工配合5电焊工8焊接钢管6支架工12管道支架制作第三节施工方法及工艺要求施工方法（一）测量根据本工程施工方案，在桥身上放出支架水平线及定位线，用红油漆标示出固定支架的膨胀螺栓位置等。（二）管道支架制作按照03S402图集要求预制管道支架。桥全长72m，每间隔3m做一个管道支架，共做25个管道支架。管道支架示意图及支架材料表如下：海南天鸿市政设计股份有限公司海南天鸿市政设计股份有限公司（三）管道支架的安装安装工序：钻孔→打膨胀螺栓→支架安装→支架调平→支架固定安装方法：大颜桥上沿距支架定位点有2.3米高，需要吊篮悬吊作业。吊篮索必须固定在牢固的建筑物或构造物上，且有专人看管。吊篮内工人需要移位作业时，桥上沿要有专人移动吊篮索保证支架安装作业位置的准确。（四）管道施工管道安装施工（1）管道防腐1）管道内外壁均需进行防腐处理，钢管内壁及钢构件除锈后涂IPN8710五毒涂料底漆二道，再涂IPN8710无毒防腐涂料两道，总厚大于0.14mm。2）管道外侧采用加强级环氧煤沥青防腐层，即除锈后底漆一道，面漆四道，图层间缠绕玻璃布三层，总厚大于0.6mm。3）涂底料前管体表面应清除油垢、灰渣、铁锈；人工除氧化皮、铁锈时，其质量标准应达St3级；喷砂或化学除锈时，其质量标准应达Sa2.5级；4）涂底料时基面应干燥，基面除锈后与涂底料的间隔时间不得超过8h。5）涂刷应均匀、饱满，涂层不得有凝块、起泡现象，底料厚度宜为0.1～0.2mm，海南天鸿市政设计股份有限公司管两端150～250mm范围内不得涂刷；6）沥青涂料熬制温度宜在230℃左右，最高温度不得超过250℃，熬制时间宜控制在4～5h。7）沥青涂料应涂刷在洁净、干燥的底料上，常温下刷沥青涂料时，应在涂底料后24h之内实施；沥青涂料涂刷温度以200～230℃为宜；8）涂沥青后应立即缠绕玻璃布，玻璃布的压边宽度应为20～30mm，接头搭接长度应为100～150mm，各层搭接接头应相互错开，玻璃布的油...
