江苏开放大学工程制图与CAD(本)形成性考核作业1全解 VIP免费

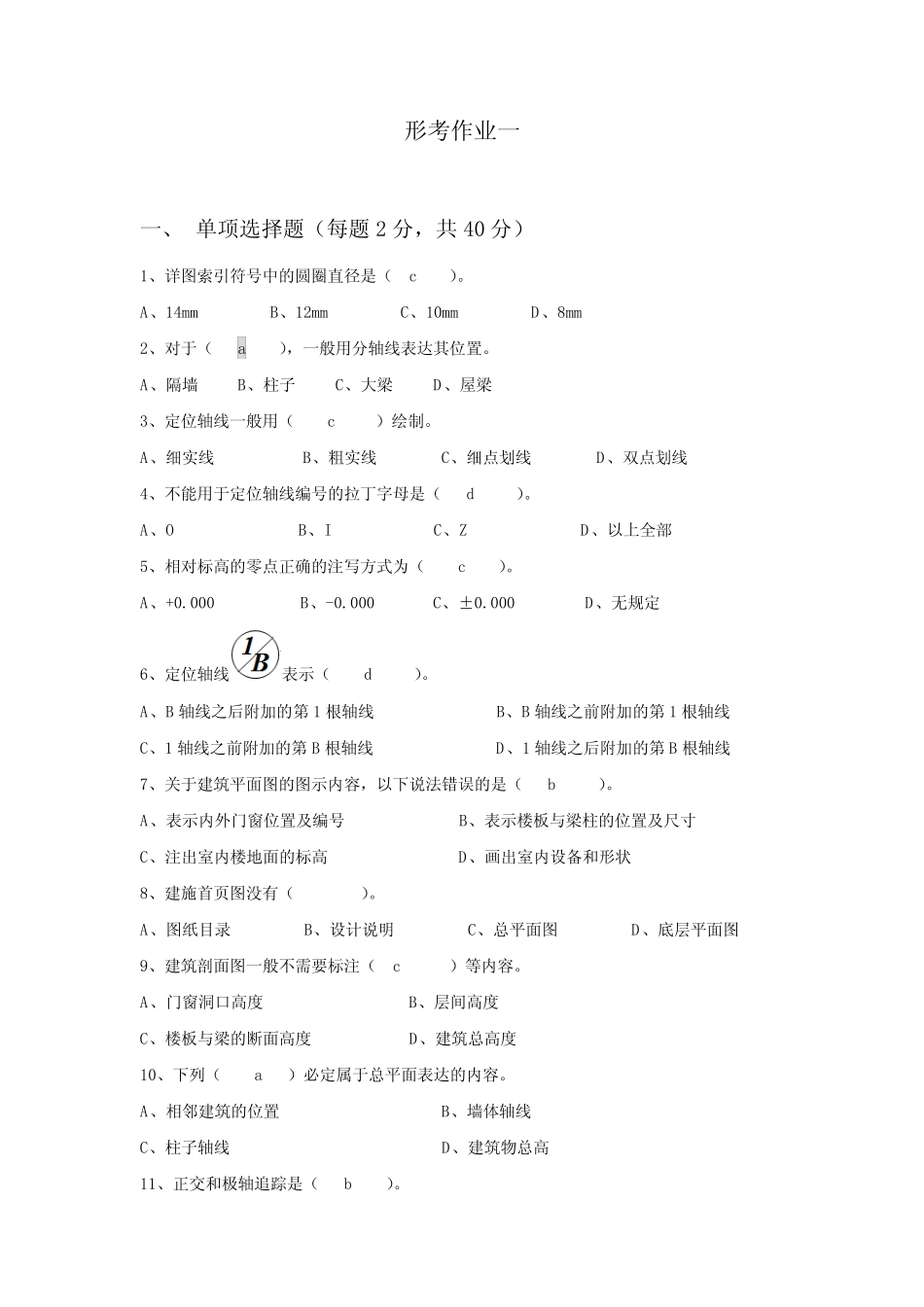

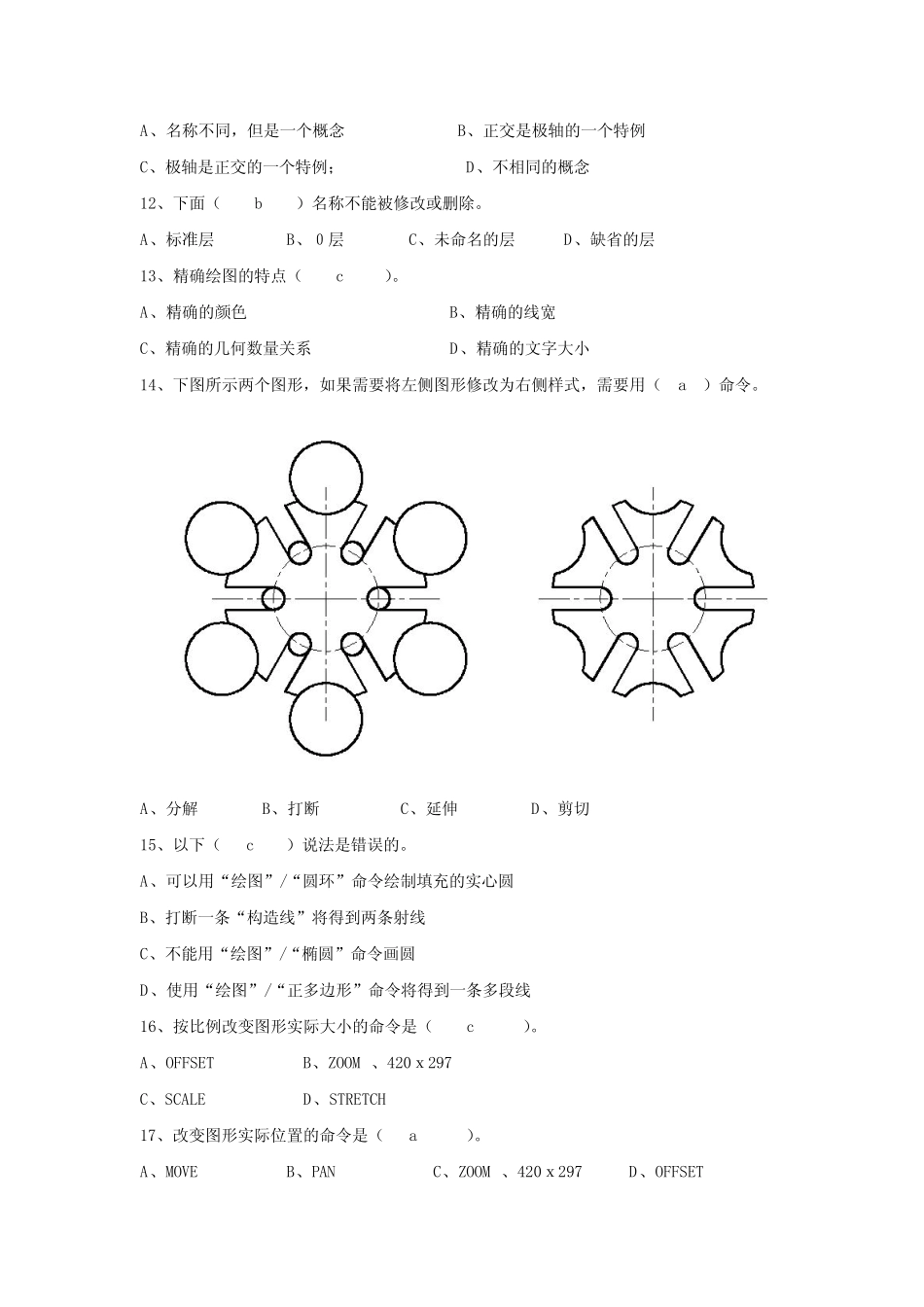

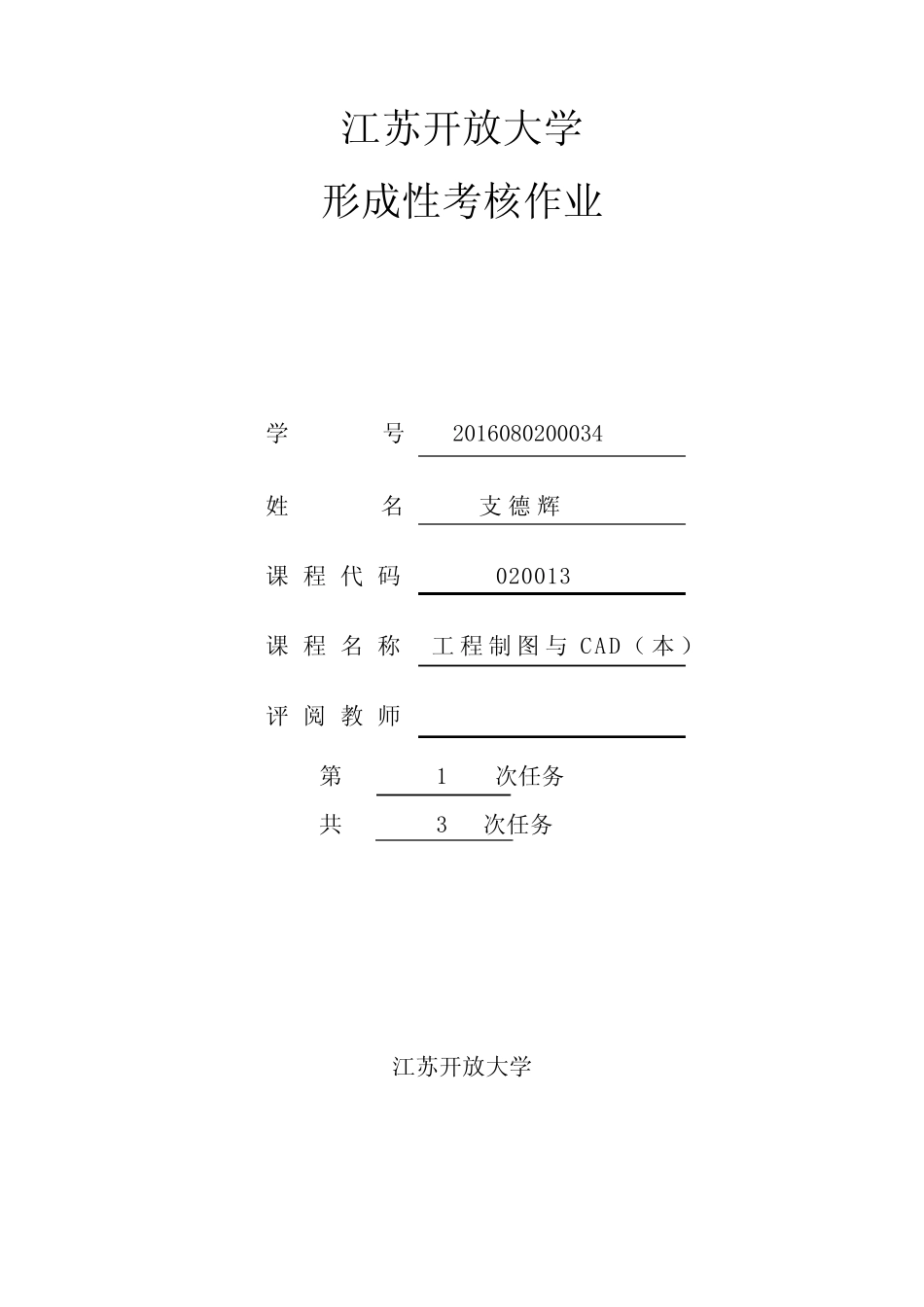

江苏开放大学形成性考核作业学号2016080200034姓名支德辉课程代码020013课程名称工程制图与CAD（本）评阅教师第1次任务共3次任务江苏开放大学形考作业一一、单项选择题（每题2分，共40分）1、详图索引符号中的圆圈直径是（c）。A、14mmB、12mmC、10mmD、8mm2、对于（a），一般用分轴线表达其位置。A、隔墙B、柱子C、大梁D、屋梁3、定位轴线一般用（c）绘制。A、细实线B、粗实线C、细点划线D、双点划线4、不能用于定位轴线编号的拉丁字母是（d）。A、OB、IC、ZD、以上全部5、相对标高的零点正确的注写方式为（c）。A、+0.000B、-0.000C、±0.000D、无规定6、定位轴线表示（d）。A、B轴线之后附加的第1根轴线B、B轴线之前附加的第1根轴线C、1轴线之前附加的第B根轴线D、1轴线之后附加的第B根轴线7、关于建筑平面图的图示内容，以下说法错误的是（b）。A、表示内外门窗位置及编号B、表示楼板与梁柱的位置及尺寸C、注出室内楼地面的标高D、画出室内设备和形状8、建施首页图没有（）。A、图纸目录B、设计说明C、总平面图D、底层平面图9、建筑剖面图一般不需要标注（c）等内容。A、门窗洞口高度B、层间高度C、楼板与梁的断面高度D、建筑总高度10、下列（a）必定属于总平面表达的内容。A、相邻建筑的位置B、墙体轴线C、柱子轴线D、建筑物总高11、正交和极轴追踪是（b）。A、名称不同，但是一个概念B、正交是极轴的一个特例C、极轴是正交的一个特例；D、不相同的概念12、下面（b）名称不能被修改或删除。A、标准层B、０层C、未命名的层D、缺省的层13、精确绘图的特点（c）。A、精确的颜色B、精确的线宽C、精确的几何数量关系D、精确的文字大小14、下图所示两个图形，如果需要将左侧图形修改为右侧样式，需要用（a）命令。A、分解B、打断C、延伸D、剪切15、以下（c）说法是错误的。A、可以用“绘图”/“圆环”命令绘制填充的实心圆B、打断一条“构造线”将得到两条射线C、不能用“绘图”/“椭圆”命令画圆D、使用“绘图”/“正多边形”命令将得到一条多段线16、按比例改变图形实际大小的命令是（c）。A、OFFSETB、ZOOM、420ｘ297C、SCALED、STRETCH17、改变图形实际位置的命令是（a）。A、MOVEB、PANC、ZOOM、420ｘ297D、OFFSET18、移动（Move）和平移（Pan）命令是（d）。A、都是移动命令，效果一样B、移动（Move）速度快，平移（Pan）速度慢C、移动（Move）的对象是视图，平移（Pan）的对象是物体D、移动（Move）的对象是物体，平移（Pan）的对象是视图19、当图形中只有一个视口时，【重生成】的功能与（c）相同。A、重画B、窗口缩放C、全部重生成D、实时平移20、对于图形界限非常大的复杂图形，（d）工具能快速简便地定位图形中的任一部分以便观察。A、移动B、缩小C、放大D、鸟瞰视图二、填空题（每空2分，共20分）1、详图编号为2，详图引用标准图册，所引用的标准图册编号为J103，所在图纸编号为3，则索引符号表示为。2、剖切位置符号长度为6-10mm，剖切投射方向符号长度为4-6mm。3、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图、设备施工图。4、在建筑施工平面图中，横向定位轴线应用于建筑物开间，轴线编号用大写阿拉伯数字从左到右依次编写；纵向定位轴线应用于建筑物进深，轴线编号用大写英文字母从下至上顺序编写。三、判断对错题（每题1分，共10分）1．AutoCAD的图标菜单栏可以定制，可以删除，也可以增加。对2．AutoCAD是美国Autodesk公司的计算机制图软件。对3．在CAD中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。对4．所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。对5．下图所示正方形边长为50，其a点坐标为（10,10），则b点相对于a点坐标为（@50＜30）。错6．正交线指的是在正交方式下绘制的直线。对7．使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。对8．使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。错9．创建图案填充时，当选区取比例1，表明构成图案填充的直线间距为1。错10．CAD设计与常规设计方法相比，有利于产品的标准化...
