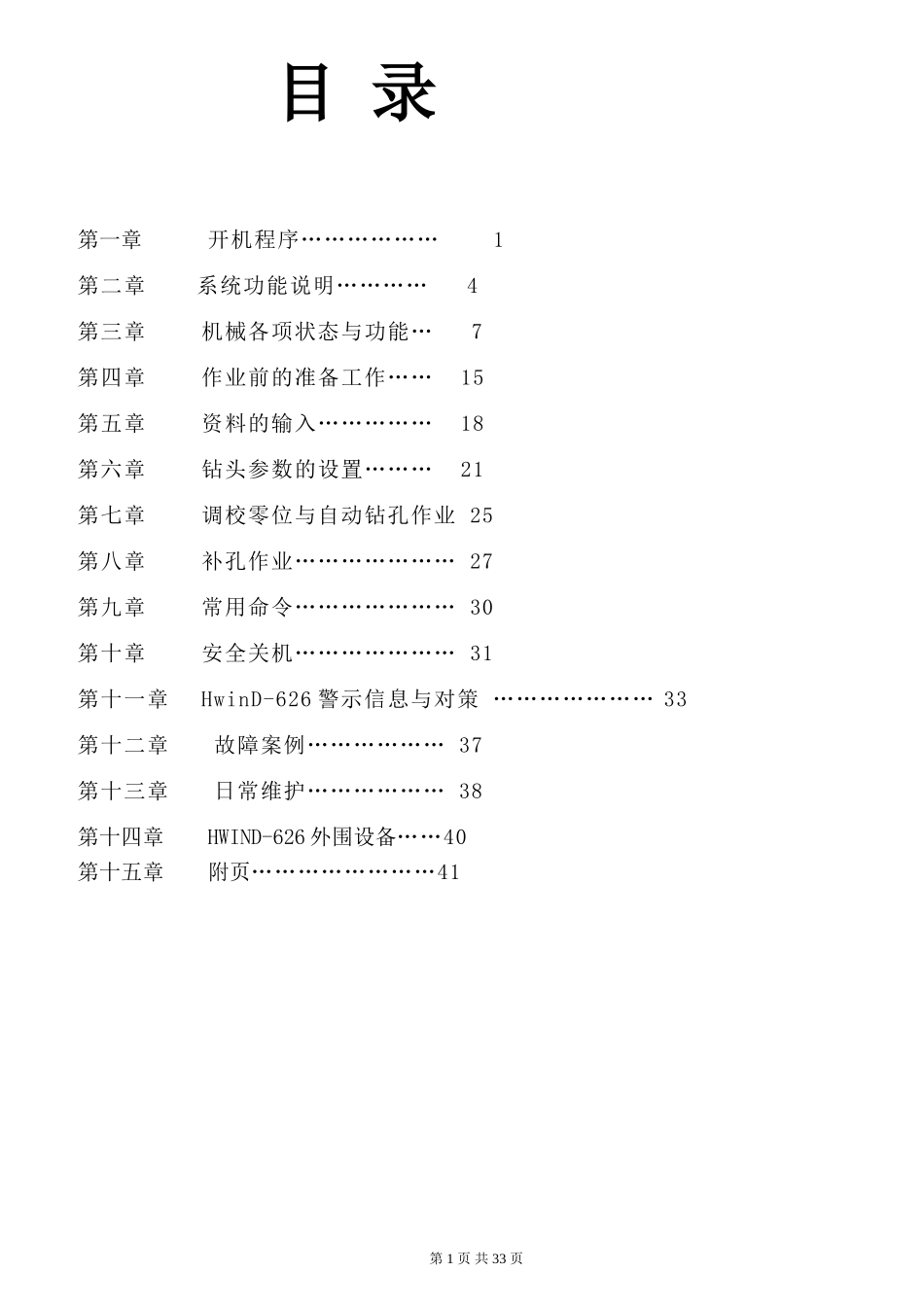

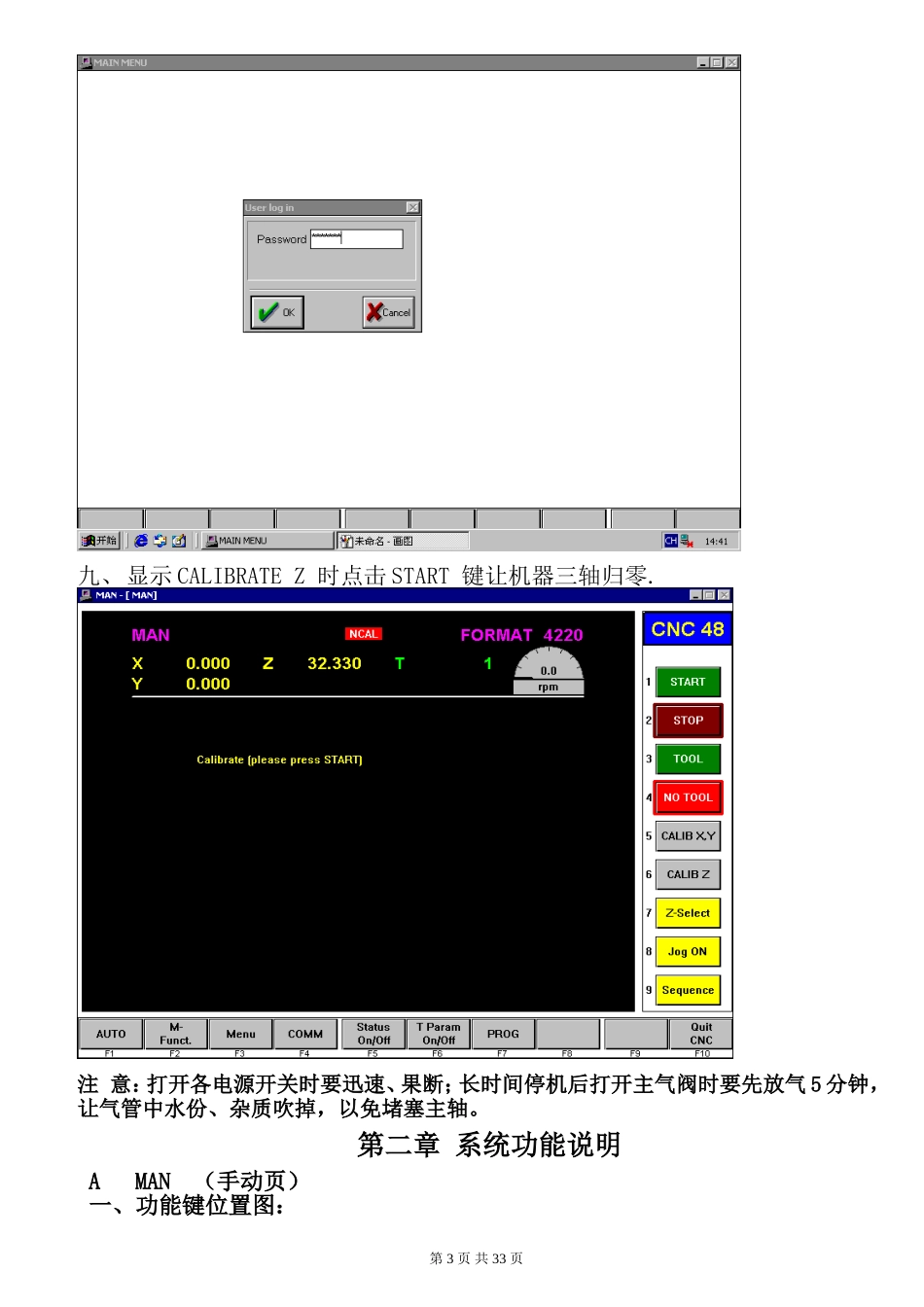

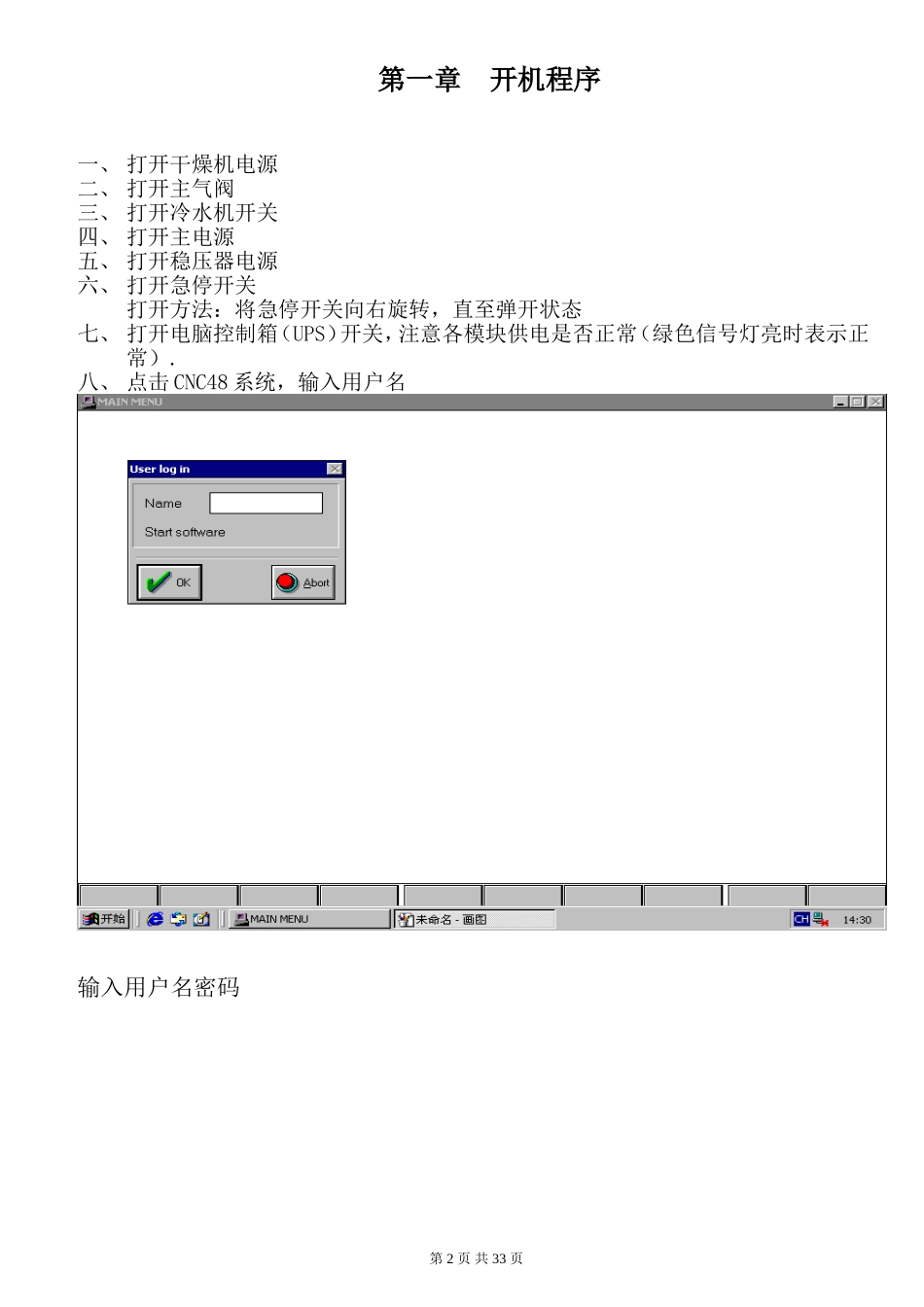

目录第一章开机程序………………1第二章系统功能说明…………4第三章机械各项状态与功能…7第四章作业前的准备工作……15第五章资料的输入……………18第六章钻头参数的设置………21第七章调校零位与自动钻孔作业25第八章补孔作业…………………27第九章常用命令…………………30第十章安全关机…………………31第十一章HwinD-626警示信息与对策…………………33第十二章故障案例………………37第十三章日常维护………………38第十四章HWIND-626外围设备……40第十五章附页……………………41第1页共33页第一章开机程序一、打开干燥机电源二、打开主气阀三、打开冷水机开关四、打开主电源五、打开稳压器电源六、打开急停开关打开方法：将急停开关向右旋转，直至弹开状态七、打开电脑控制箱（UPS）开关，注意各模块供电是否正常（绿色信号灯亮时表示正常）.八、点击CNC48系统，输入用户名输入用户名密码第2页共33页九、显示CALIBRATEZ时点击START键让机器三轴归零.注意：打开各电源开关时要迅速、果断；长时间停机后打开主气阀时要先放气5分钟，让气管中水份、杂质吹掉，以免堵塞主轴。第二章系统功能说明AMAN（手动页）一、功能键位置图：第3页共33页二、各功能键说明：⑴[F1]AUTO：进入自动状态页⑵[F2]COMMFILE：命令文件⑶[F3]MENU：系统管理⑷[F4]COMM：命令键需配合其他参数或字元⑸[F5]STATUS：ON/OFF机器状态页⑹[F6]T-PARAM：ON/OFF钻头参数页⑺[F7]PROG：程序程式页⑻[F10]QUITCNC：退出CNC48系统⑼[1]START：开始钻孔作业⑽[2]STOP：停止⑾[3]TOOL：手动钻孔⑿[4]NOTOOL：不钻孔键切换时再按一次⒀[5]CALIBXY：X、Y轴归零⒁[6]CALIBZ：Z轴归零⒂[7]Z-SELECT：主轴选择开关⒃[8]JOGON：手动移动机器台面开关⒄[9]SEQUENCE：附加功能B手动功能说明：在上图情况下按8（JOGON）键会出现如下图形：第4页共33页⑴X选择X轴台面移动可配合“+、-”键做方向移动⑵Y选择Y轴台面移动可配合“+、-”键做方向移动⑶Z可配合“+、-”键，更改钻孔深度⑹+可配合X、Y轴实现正方向移动⑺-可配合X、Y轴实现负方向移动⑻JOGOFF返回前一画面CAUTO（自动页）功能说明一、功能键位置图：二、使用说明第5页共33页⑴[F1]MAN进入手动状态页⑵[F2]RUNPROGARM输入钻孔程式⑶[F3]REPEATPROGARM重新开始钻孔⑷[F4]COMM命令键⑸[F5]STATUSON/OFF机器状态页⑹[F6]T-PARAMON/OFF钻头参数页⑺[F7]EDITFILE编辑程式⑻[F10]QUITCNC退出CNC48系统⑼[5]BLOCK执行单步钻孔配合START键使用⑽[6]OPTSTOP配合特殊指令做选择性停止第三章机械各项状态与功能四、F5(STATUSON/OFF)机器状态页1A(STATUS1)第6页共33页F4（COMM）→METRENTER程式单位为公制F4（COMM）→TMETENTER钻头单位为公制2B(STATUS2)F4（COMM）→“TL”ENTER换刀改为半自动“TCSTOP”显示3C(USERFLAGS)第7页共33页FLAG3检测主轴是否有刀FLAG4检测主轴刀有未拿下FLAG7检测使用前面使用过的刀具，只测刀长不测刀径FLAG8断刀后是否停在断刀位置FLAG9每次换刀是否找原点FLAG10退刀时是否自动测刀FLAG20刀具检测FLAG25镭射调整打开方法:F4（COMM）→FLG*ENTER关闭方法：F4（COMM）→NOFLG*ENTER注意:输入时一定不能输入FLAG*,只能为FLG*。否则,钻孔零位会变。4D（MACHINE）第8页共33页PRESSUREFOOT压力脚上/下SFUFAULTY主轴伺服器故障COLLETOPEN主轴夹头开/关SFUSTOPMACH主轴未停止PISTONUP无作用SFUSTOP主轴停止TOOLCHANGE换刀中SFURPM0主轴转速0SP.CHANGE-OVER无作用SFURPM主轴转速MAN-COLLETOPE手动换刀LIMITSWX+X正极限开关VACUUM无作用LIMITSWX-X负极限开关SERVOFAULTYXX轴伺服器故障LIMITSWY+Y正极限开关SERVOFAULTYYY轴伺服器故障LIMITSWY-Y负极限开关SERVOFAULTYZZ轴伺服器故障XDIRTSIGNAL无作用AXESPR.ERROR无作用YDIRTSIGNAL无作用TRACKINGERR。X轨迹错误TRACKINGERR.Y轨迹错误SER.I/OERRORI/O序列模组错误MEAS.FAULTYXX量测错误MEMORYERROR记忆体错误MEAS.FAULTYYY量测错误TRACKINGERRORZ轴跟踪错误PLCERROE程序错误6E(各轴状态)第9页共33页SPIN.-TEMP.主轴温度报警SPIN.-SLIP主轴转速报警7F(INPUTS1)第10页共33页GRIPPER#UP#轴机械手上GRIPPER...
