地连墙施工质量管理补充规定(2013-11-14)VIP专享VIP免费

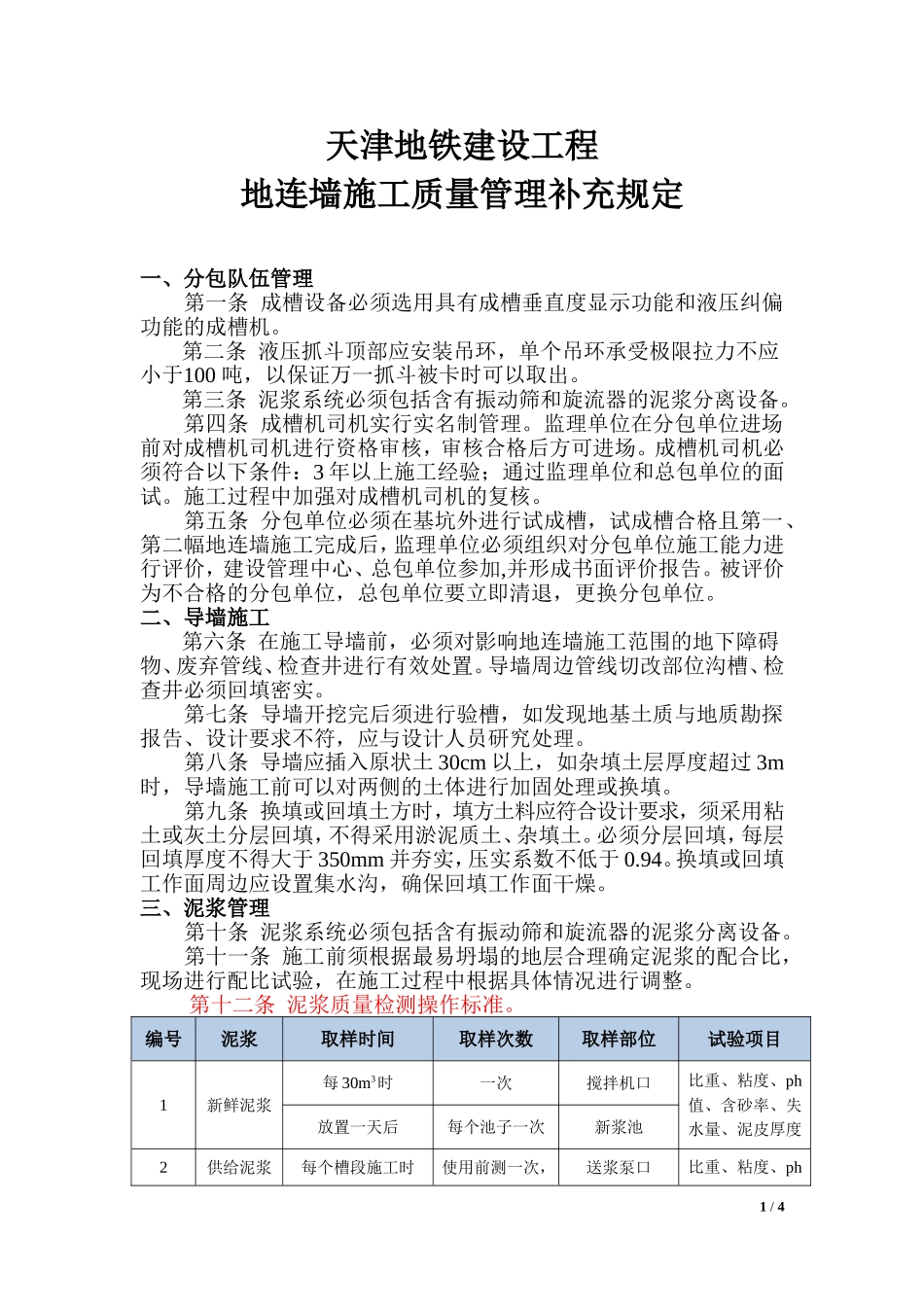

天津地铁建设工程地连墙施工质量管理补充规定一、分包队伍管理第一条成槽设备必须选用具有成槽垂直度显示功能和液压纠偏功能的成槽机。第二条液压抓斗顶部应安装吊环，单个吊环承受极限拉力不应小于100吨，以保证万一抓斗被卡时可以取出。第三条泥浆系统必须包括含有振动筛和旋流器的泥浆分离设备。第四条成槽机司机实行实名制管理。监理单位在分包单位进场前对成槽机司机进行资格审核，审核合格后方可进场。成槽机司机必须符合以下条件：3年以上施工经验；通过监理单位和总包单位的面试。施工过程中加强对成槽机司机的复核。第五条分包单位必须在基坑外进行试成槽，试成槽合格且第一、第二幅地连墙施工完成后，监理单位必须组织对分包单位施工能力进行评价，建设管理中心、总包单位参加,并形成书面评价报告。被评价为不合格的分包单位，总包单位要立即清退，更换分包单位。二、导墙施工第六条在施工导墙前，必须对影响地连墙施工范围的地下障碍物、废弃管线、检查井进行有效处置。导墙周边管线切改部位沟槽、检查井必须回填密实。第七条导墙开挖完后须进行验槽，如发现地基土质与地质勘探报告、设计要求不符，应与设计人员研究处理。第八条导墙应插入原状土30cm以上，如杂填土层厚度超过3m时，导墙施工前可以对两侧的土体进行加固处理或换填。第九条换填或回填土方时，填方土料应符合设计要求，须采用粘土或灰土分层回填，不得采用淤泥质土、杂填土。必须分层回填，每层回填厚度不得大于350mm并夯实，压实系数不低于0.94。换填或回填工作面周边应设置集水沟，确保回填工作面干燥。三、泥浆管理第十条泥浆系统必须包括含有振动筛和旋流器的泥浆分离设备。第十一条施工前须根据最易坍塌的地层合理确定泥浆的配合比，现场进行配比试验，在施工过程中根据具体情况进行调整。第十二条泥浆质量检测操作标准。编号泥浆取样时间取样次数取样部位试验项目1新鲜泥浆每30m3时一次搅拌机口比重、粘度、ph值、含砂率、失水量、泥皮厚度放置一天后每个池子一次新浆池2供给泥浆每个槽段施工时使用前测一次，送浆泵口比重、粘度、ph1/4过程中次/4h值、含砂率3槽内泥浆每个槽段施工时次/4h槽内上中下三个位置清孔后，钢筋笼入槽前清孔后测一次槽内上中下三个位置浇筑混凝土时浇筑前测一次，过程中次/2h两个导管中间、混凝土面上方0.5m处5再生泥浆泥浆处理时次/2h泥浆泵入口第十三条暂停成槽施工时，应保持槽内泥浆循环。第十四条钢筋笼入槽前，应进行清底换浆，先用成槽机抓斗清理槽底渣土，再用砂石泵或气举反循环设备，对槽内泥浆进行100%置换，清孔设备设计流量应满足5小时内100%换浆的要求。第十五条采用二次清底工艺。成槽后吊放钢筋笼前清底一次，混凝土浇筑前再次清底换浆。第十六条浇筑过程中，对槽内泥浆定时进行检测，不合格的及时进行置换。四、槽段开挖第十七条针对易发生坍方、颈缩、沉降等现象的不良地质条件，应采取预防措施，保证槽段稳定。第十八条施工前，应根据工程地质、水文地质、地连墙尺寸、成槽机的性能等，对地连墙分幅进行复核，特别是异型幅，如“T”、“Z”、“L”型地连墙。第十九条根据现场平面布置、交通导行、施工部署，合理确定首开幅和闭合幅，须选择“一”型幅作为首开幅和闭合幅，不得选择异形幅段。第二十条“T”、“Z”、“L”型等异型幅应根据幅段长度和成槽机抓斗张开的尺寸合理确定抓槽方案。第二十一条成槽过程中，成槽机抓斗应慢提。与槽边保持3m距离，下方垫钢板，挖出的土直接装车运走。第二十二条成槽过程中，成槽机司机要注意观察垂直度显示，利用强制纠偏装置，随挖随纠，成槽垂直度控制在小于3‰。第二十三条地下连续墙深度超过50m、土层进入较厚粉砂层且N值大于50、或液压抓斗成槽速度小于1m/h情况时，宜采用预钻孔法（三抓两钻或三抓一钻）帮助提高施工效率、提高端头垂直度。第二十四条如出现较大坍塌需将已开挖槽段回填时，应用粘土回填，十天后待回填土方固结，方可再次开挖。第二十五条普通槽段超声波检测每幅不得少于3处，异形幅段必须相应增加超声波检测断面。五、接缝质量第二十六条刷壁前应在成槽机吊斗上安装刮刀，对接头进行清理，然...
