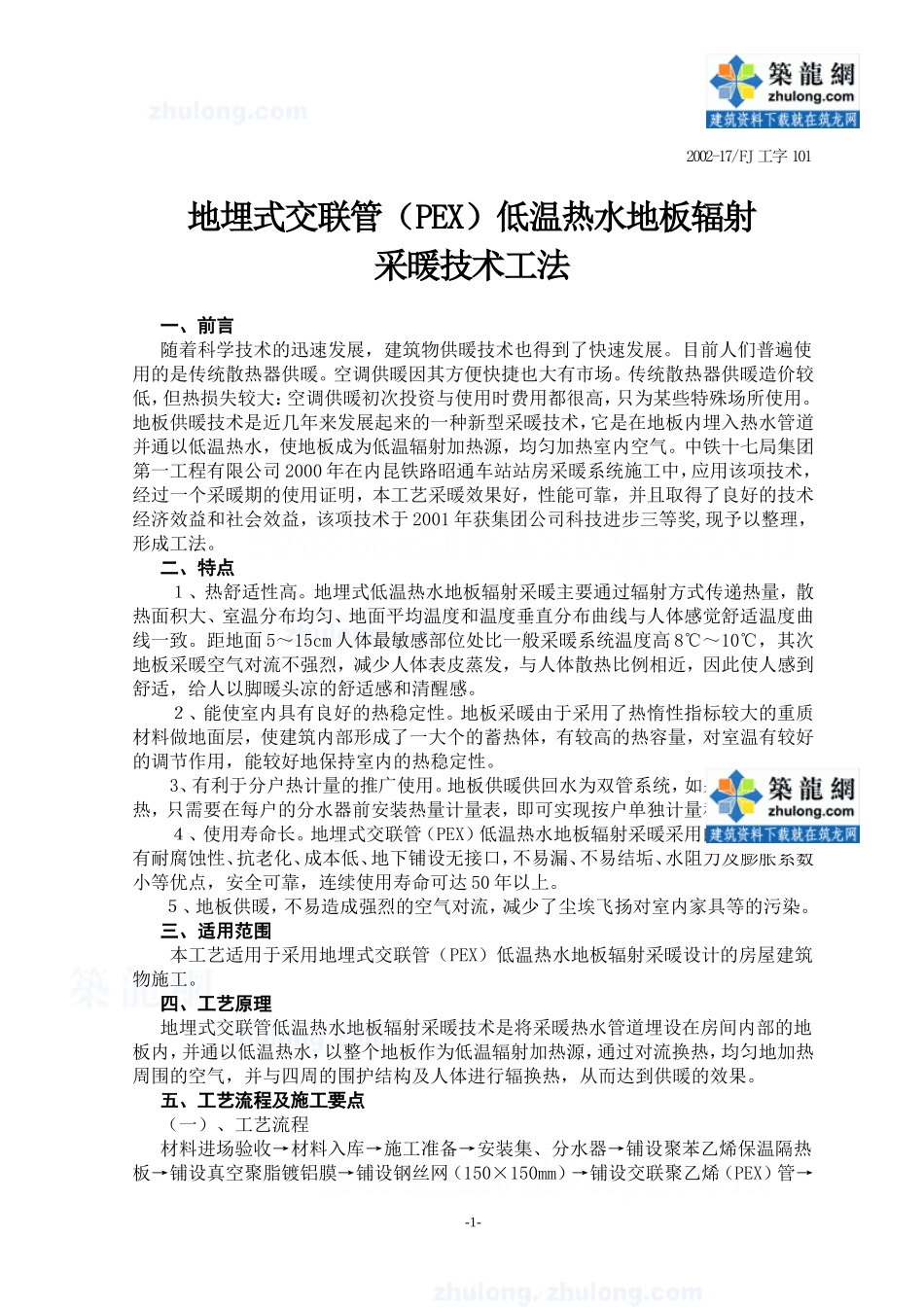

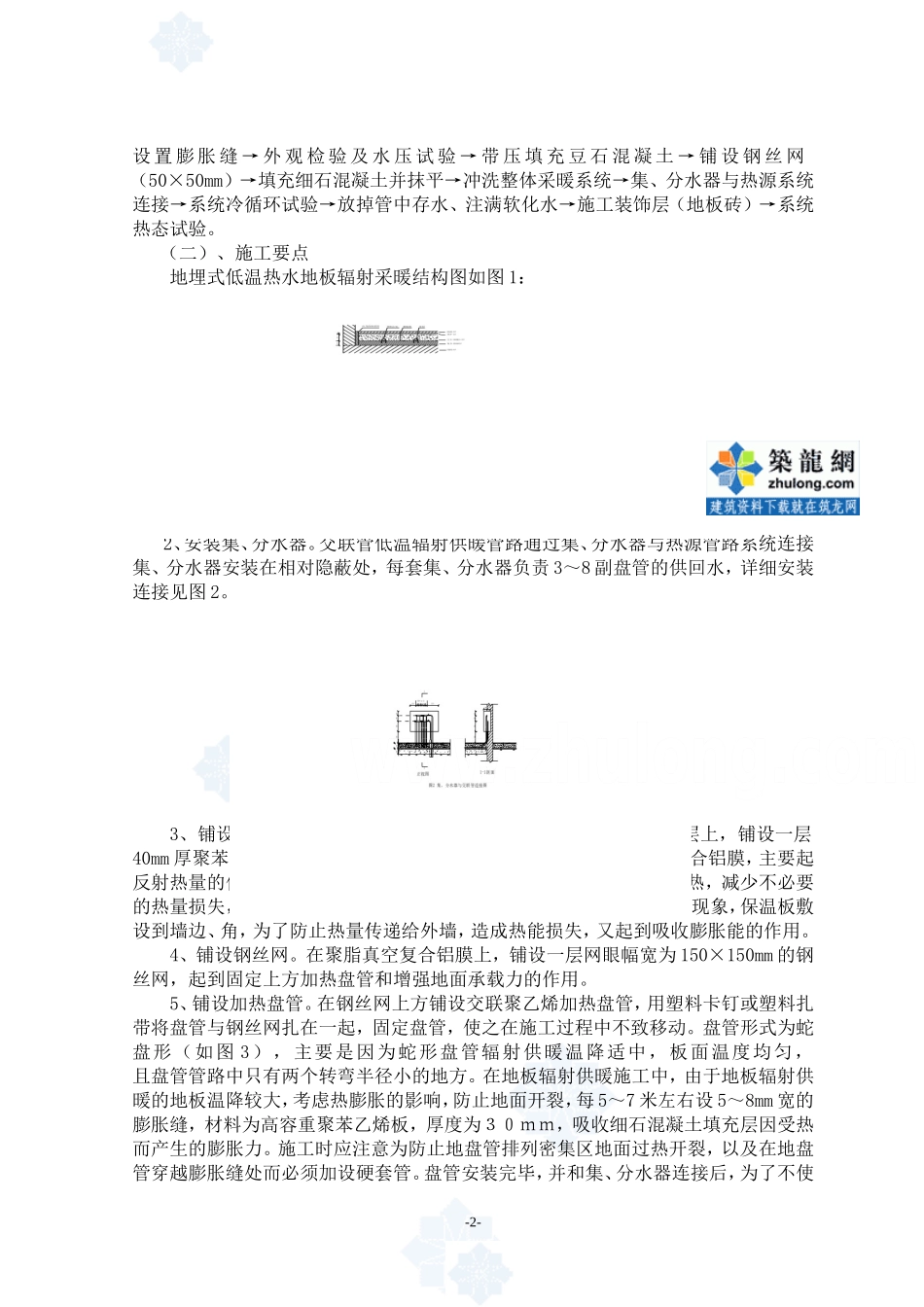

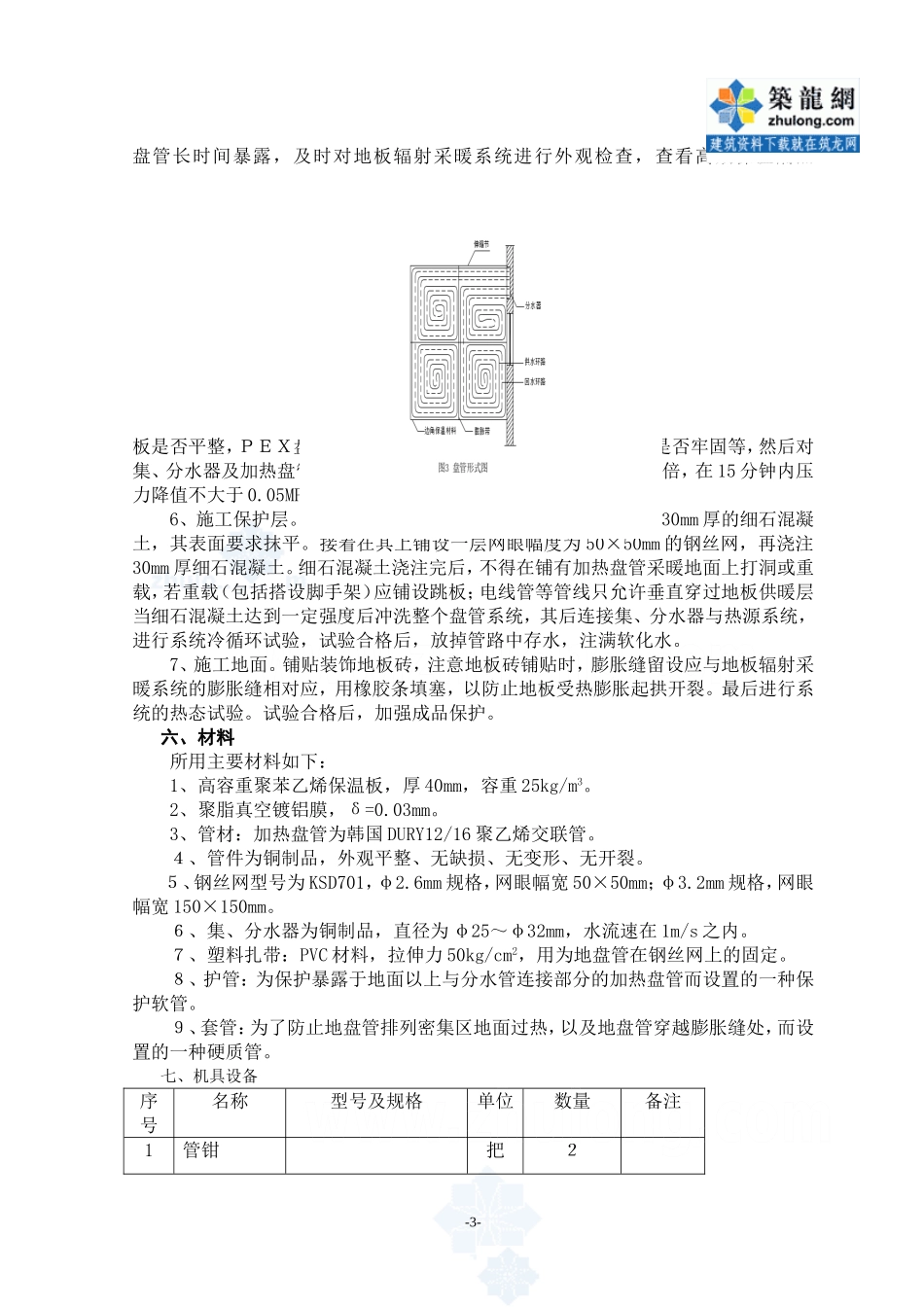

2002-17/FJ工字101地埋式交联管（PEX）低温热水地板辐射采暖技术工法一、前言随着科学技术的迅速发展，建筑物供暖技术也得到了快速发展。目前人们普遍使用的是传统散热器供暖。空调供暖因其方便快捷也大有市场。传统散热器供暖造价较低，但热损失较大：空调供暖初次投资与使用时费用都很高，只为某些特殊场所使用。地板供暖技术是近几年来发展起来的一种新型采暖技术，它是在地板内埋入热水管道并通以低温热水，使地板成为低温辐射加热源，均匀加热室内空气。中铁十七局集团第一工程有限公司2000年在内昆铁路昭通车站站房采暖系统施工中，应用该项技术，经过一个采暖期的使用证明，本工艺采暖效果好，性能可靠，并且取得了良好的技术经济效益和社会效益，该项技术于2001年获集团公司科技进步三等奖,现予以整理，形成工法。二、特点１、热舒适性高。地埋式低温热水地板辐射采暖主要通过辐射方式传递热量，散热面积大、室温分布均匀、地面平均温度和温度垂直分布曲线与人体感觉舒适温度曲线一致。距地面5～15cm人体最敏感部位处比一般采暖系统温度高8℃～10℃，其次地板采暖空气对流不强烈，减少人体表皮蒸发，与人体散热比例相近，因此使人感到舒适，给人以脚暖头凉的舒适感和清醒感。２、能使室内具有良好的热稳定性。地板采暖由于采用了热惰性指标较大的重质材料做地面层，使建筑内部形成了一大个的蓄热体，有较高的热容量，对室温有较好的调节作用，能较好地保持室内的热稳定性。3、有利于分户热计量的推广使用。地板供暖供回水为双管系统，如果采用集中供热，只需要在每户的分水器前安装热量计量表，即可实现按户单独计量和收取采暖费４、使用寿命长。地埋式交联管（PEX）低温热水地板辐射采暖采用的加热盘管具有耐腐蚀性、抗老化、成本低、地下铺设无接口，不易漏、不易结垢、水阻力及膨胀系数小等优点，安全可靠，连续使用寿命可达50年以上。５、地板供暖，不易造成强烈的空气对流，减少了尘埃飞扬对室内家具等的污染。三、适用范围本工艺适用于采用地埋式交联管（PEX）低温热水地板辐射采暖设计的房屋建筑物施工。四、工艺原理地埋式交联管低温热水地板辐射采暖技术是将采暖热水管道埋设在房间内部的地板内，并通以低温热水，以整个地板作为低温辐射加热源，通过对流换热，均匀地加热周围的空气，并与四周的围护结构及人体进行辐换热，从而达到供暖的效果。五、工艺流程及施工要点（一）、工艺流程材料进场验收→材料入库→施工准备→安装集、分水器→铺设聚苯乙烯保温隔热板→铺设真空聚脂镀铝膜→铺设钢丝网（150×150mm）→铺设交联聚乙烯（PEX）管→-1-设置膨胀缝→外观检验及水压试验→带压填充豆石混凝土→铺设钢丝网（50×50mm）→填充细石混凝土并抹平→冲洗整体采暖系统→集、分水器与热源系统连接→系统冷循环试验→放掉管中存水、注满软化水→施工装饰层（地板砖）→系统热态试验。（二）、施工要点地埋式低温热水地板辐射采暖结构图如图1：图1结构剖面图1、施工准备。首先对施工材料组织验收，合格后入库保存保存。接着封闭施工现场，清理地面杂物，要求铺设面干净、平整，必要时做水泥砂浆找平层。2、安装集、分水器。交联管低温辐射供暖管路通过集、分水器与热源管路系统连接集、分水器安装在相对隐蔽处，每套集、分水器负责3～8副盘管的供回水，详细安装连接见图2。3、铺设保温板及聚脂真空复合铝膜。在平整、干净的地面结构层上，铺设一层40mm厚聚苯乙烯保温板，在聚苯乙烯保温板上方铺设一层聚脂真空复合铝膜，主要起反射热量的作用，控制热量的传递方向，保证热量向地板上方传递散热，减少不必要的热量损失，施工时，特别注意对墙边、角的保温，不得出现漏铺、空洞现象，保温板敷设到墙边、角，为了防止热量传递给外墙，造成热能损失，又起到吸收膨胀能的作用。4、铺设钢丝网。在聚脂真空复合铝膜上，铺设一层网眼幅宽为150×150mm的钢丝网，起到固定上方加热盘管和增强地面承载力的作用。5、铺设加热盘管。在钢丝网上方铺设交联聚乙烯加热盘管，用塑料卡钉或塑料扎带将盘管与钢丝网扎在一起，固定盘管，使之在施工过程中不致移动。盘管形式为蛇盘形（如图...
