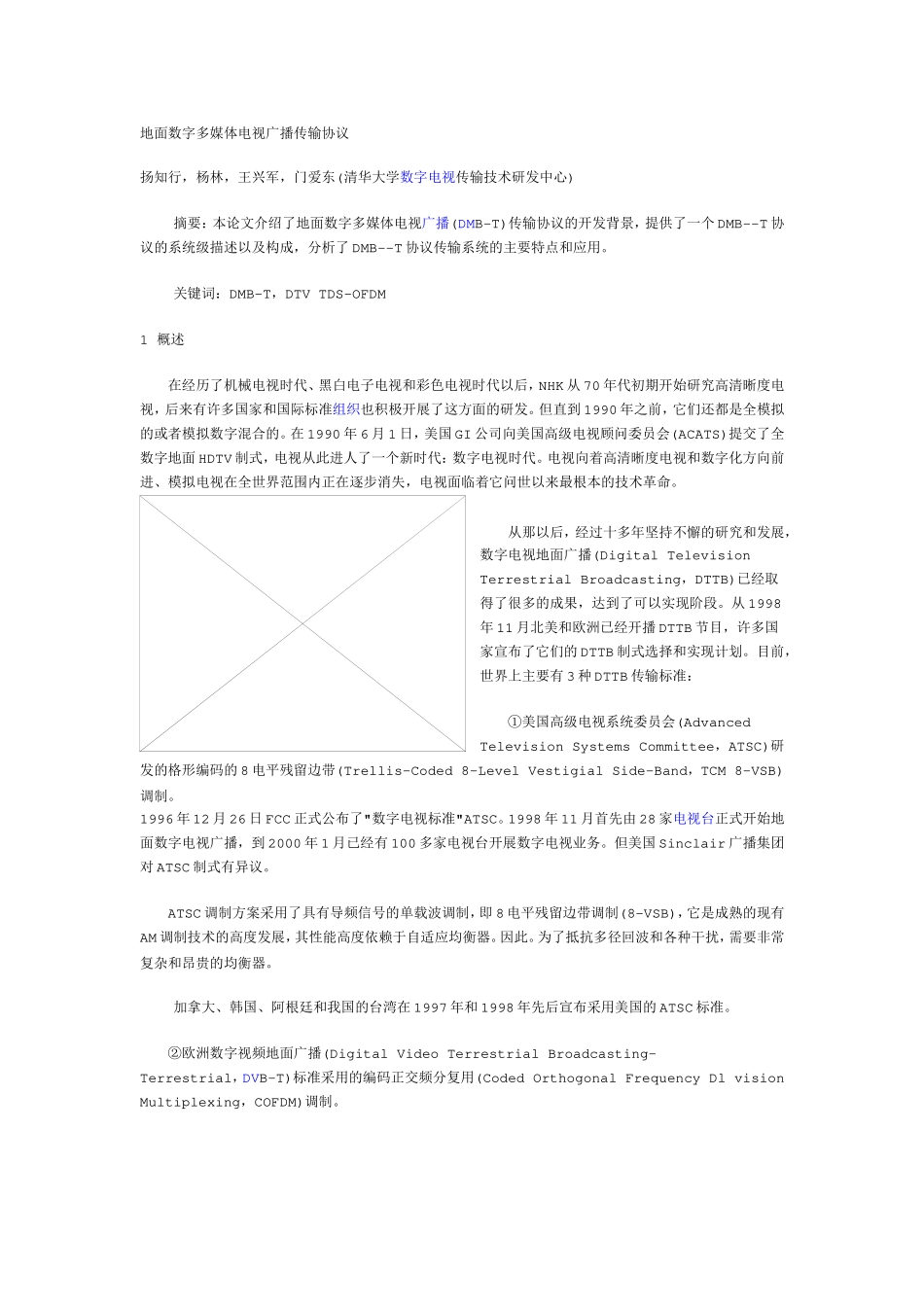

地面数字多媒体电视广播传输协议扬知行，杨林，王兴军，门爱东(清华大学数字电视传输技术研发中心)摘要：本论文介绍了地面数字多媒体电视广播(DMB-T)传输协议的开发背景，提供了一个DMB--T协议的系统级描述以及构成，分析了DMB--T协议传输系统的主要特点和应用。关键词：DMB-T，DTVTDS-OFDM1概述在经历了机械电视时代、黑白电子电视和彩色电视时代以后，NHK从70年代初期开始研究高清晰度电视，后来有许多国家和国际标准组织也积极开展了这方面的研发。但直到1990年之前，它们还都是全模拟的或者模拟数字混合的。在1990年6月1日，美国GI公司向美国高级电视顾问委员会(ACATS)提交了全数字地面HDTV制式，电视从此进人了一个新时代：数字电视时代。电视向着高清晰度电视和数字化方向前进、模拟电视在全世界范围内正在逐步消失，电视面临着它问世以来最根本的技术革命。从那以后，经过十多年坚持不懈的研究和发展，数字电视地面广播(DigitalTelevisionTerrestrialBroadcasting，DTTB)已经取得了很多的成果，达到了可以实现阶段。从1998年11月北美和欧洲已经开播DTTB节目，许多国家宣布了它们的DTTB制式选择和实现计划。目前，世界上主要有3种DTTB传输标准：①美国高级电视系统委员会(AdvancedTelevisionSystemsCommittee，ATSC)研发的格形编码的8电平残留边带(Trellis-Coded8-LevelVestigialSide-Band，TCM8-VSB)调制。1996年12月26日FCC正式公布了"数字电视标准"ATSC。1998年11月首先由28家电视台正式开始地面数字电视广播，到2000年1月已经有100多家电视台开展数字电视业务。但美国Sinclair广播集团对ATSC制式有异议。ATSC调制方案采用了具有导频信号的单载波调制，即8电平残留边带调制(8-VSB)，它是成熟的现有AM调制技术的高度发展，其性能高度依赖于自适应均衡器。因此。为了抵抗多径回波和各种干扰，需要非常复杂和昂贵的均衡器。加拿大、韩国、阿根廷和我国的台湾在1997年和1998年先后宣布采用美国的ATSC标准。②欧洲数字视频地面广播(DigitalVideoTerrestrialBroadcasting-Terrestrial，DVB-T)标准采用的编码正交频分复用(CodedOrthogonalFrequencyDlvisionMultiplexing，COFDM)调制。欧洲ETSI在1994年和1996年先后公布了DVB-S(卫星广播)、DVB-C(有线电视广播)和DVB-T(地面广播)的标准等，欧洲的数字电视有完整的标准系列。欧洲各国自1996年以来先后在卫星直播、有线电视和地面广播等方面开展了SDTV业务，考虑到市场需求的原因，目前尚未开展HDTV业务。在地面传输方面，它采用多载波OFDM调制(ADSL中相似的技术称为DMT)。DVB-T使用了1705(2k)或6817(8k)个载波。而且它有更多的选项，以适应不同的应用需求，例如可变的载波调制类型。和美国的8-VSB调制技术相比。COFDM技术属于正在不断发展和提高的新技术。除了欧洲国家以外，澳大利亚、新加坡、印度、巴西先后在1998年和1999年宣布采用欧洲的DVB标准③日本地面综合业务数字广播(IntegratedServiceDigitalBroadcasting-Terrestrial，ISDB-T)采用的频带分段传输正交频分复用(BandWidthSegmentedTransmissionOFDM，BST-OFDM)。日本1998年11月公布了用于地面数字电视广播的ISI)B，T标准。系统采用的调制方法称为频带分段传输(BST)OFDM。由一组共同的称为BST段的基本频率块组成。日本的ISDB-T是基于自己的国情。在欧洲COFDM基础上的一种改进，特别是针对多媒体广播和移动接收的需求。3种标准的视频编码和码流复接基本均采用MPEG2标准，最大的差别是调制方式的不同，ATSC采用单载波方式，而其它两种采用多载波调制技术。因为3个标准推出的时间有先后，因此，采用的技术水平越来越高，对地面广播需求的理解也越来越深。但它们毕竟是基于90年代中期或之前的状况。几年来，技术在飞速发展，应用需求也在不断变化在此背景下，我们对上述3个地面数字电视系统进行了深入研究，借鉴和吸收了美国ATSC、欧洲DVB、日本IS皿和国内HDTV研究的经验和教训，结合几年来数字地面电视广播技术和通信技术的最新发展和需求，提出了创新的"地面数字多媒体电视广播(TerrestrialDigitalMultimedia-TelevisionBroadcasting，DMB-T)传输协议"。系统的核心采用了mQ...
