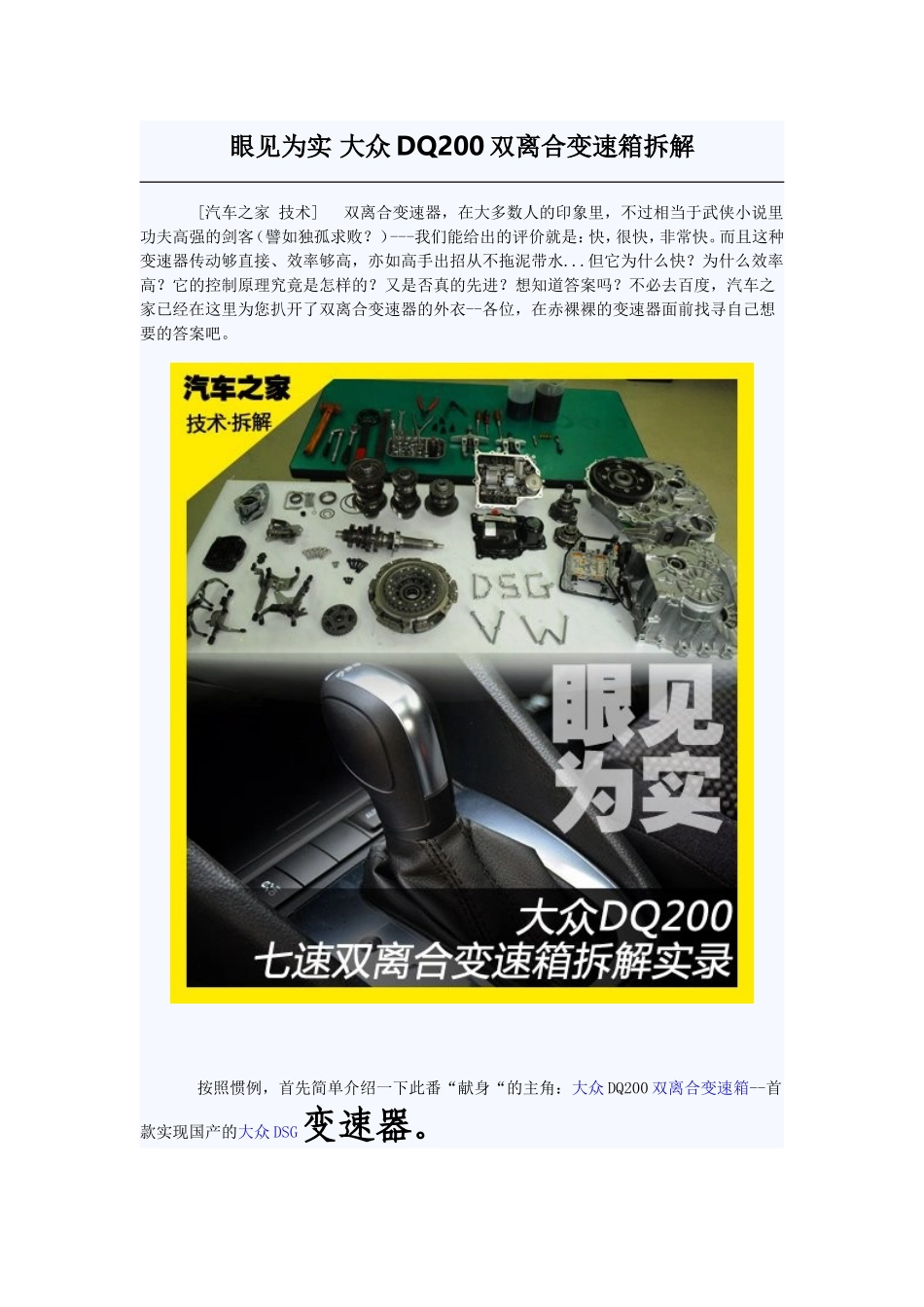

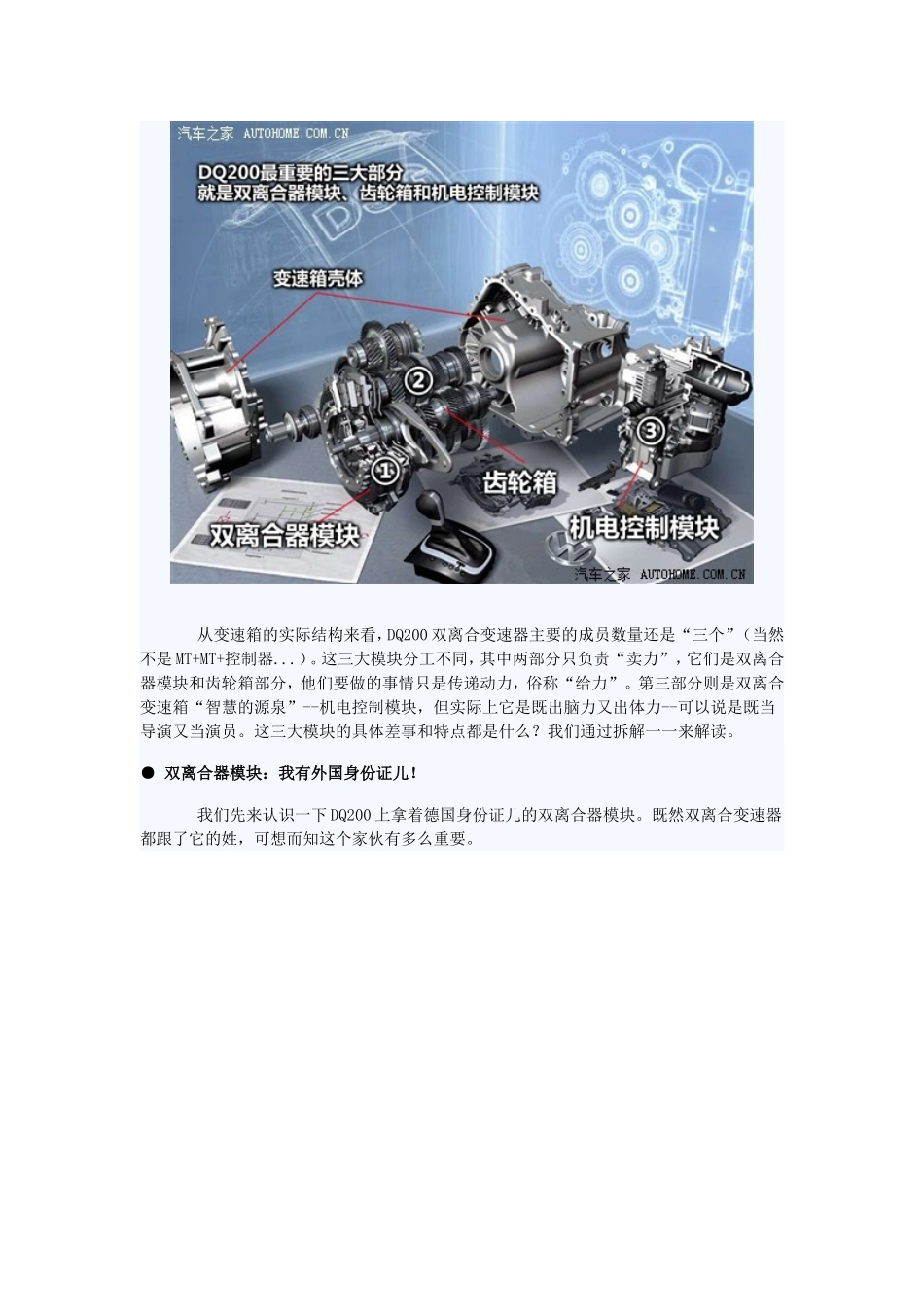

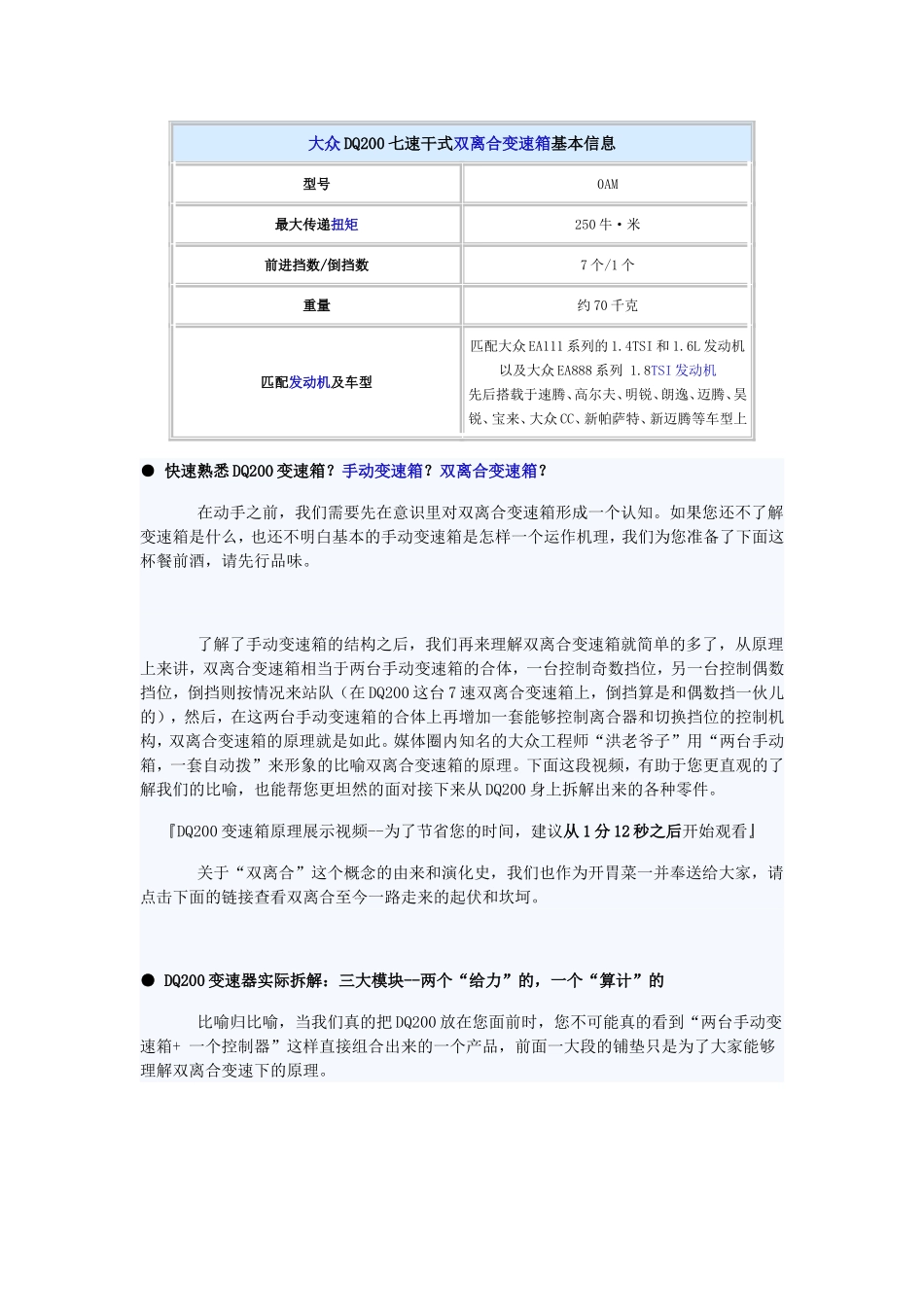

眼见为实大众DQ200双离合变速箱拆解[汽车之家技术]双离合变速器，在大多数人的印象里，不过相当于武侠小说里功夫高强的剑客（譬如独孤求败？）---我们能给出的评价就是：快，很快，非常快。而且这种变速器传动够直接、效率够高，亦如高手出招从不拖泥带水...但它为什么快？为什么效率高？它的控制原理究竟是怎样的？又是否真的先进？想知道答案吗？不必去百度，汽车之家已经在这里为您扒开了双离合变速器的外衣--各位，在赤裸裸的变速器面前找寻自己想要的答案吧。按照惯例，首先简单介绍一下此番“献身“的主角：大众DQ200双离合变速箱--首款实现国产的大众DSG变速器。大众DQ200七速干式双离合变速箱基本信息型号0AM最大传递扭矩250牛·米前进挡数/倒挡数7个/1个重量约70千克匹配发动机及车型匹配大众EA111系列的1.4TSI和1.6L发动机以及大众EA888系列1.8TSI发动机先后搭载于速腾、高尔夫、明锐、朗逸、迈腾、昊锐、宝来、大众CC、新帕萨特、新迈腾等车型上●快速熟悉DQ200变速箱？手动变速箱？双离合变速箱？在动手之前，我们需要先在意识里对双离合变速箱形成一个认知。如果您还不了解变速箱是什么，也还不明白基本的手动变速箱是怎样一个运作机理，我们为您准备了下面这杯餐前酒，请先行品味。了解了手动变速箱的结构之后，我们再来理解双离合变速箱就简单的多了，从原理上来讲，双离合变速箱相当于两台手动变速箱的合体，一台控制奇数挡位，另一台控制偶数挡位，倒挡则按情况来站队（在DQ200这台7速双离合变速箱上，倒挡算是和偶数挡一伙儿的），然后，在这两台手动变速箱的合体上再增加一套能够控制离合器和切换挡位的控制机构，双离合变速箱的原理就是如此。媒体圈内知名的大众工程师“洪老爷子”用“两台手动箱，一套自动拨”来形象的比喻双离合变速箱的原理。下面这段视频，有助于您更直观的了解我们的比喻，也能帮您更坦然的面对接下来从DQ200身上拆解出来的各种零件。『DQ200变速箱原理展示视频--为了节省您的时间，建议从1分12秒之后开始观看』关于“双离合”这个概念的由来和演化史，我们也作为开胃菜一并奉送给大家，请点击下面的链接查看双离合至今一路走来的起伏和坎坷。●DQ200变速器实际拆解：三大模块--两个“给力”的，一个“算计”的比喻归比喻，当我们真的把DQ200放在您面前时，您不可能真的看到“两台手动变速箱+一个控制器”这样直接组合出来的一个产品，前面一大段的铺垫只是为了大家能够理解双离合变速下的原理。从变速箱的实际结构来看，DQ200双离合变速器主要的成员数量还是“三个”（当然不是MT+MT+控制器...）。这三大模块分工不同，其中两部分只负责“卖力”，它们是双离合器模块和齿轮箱部分，他们要做的事情只是传递动力，俗称“给力”。第三部分则是双离合变速箱“智慧的源泉”--机电控制模块，但实际上它是既出脑力又出体力--可以说是既当导演又当演员。这三大模块的具体差事和特点都是什么？我们通过拆解一一来解读。●双离合器模块：我有外国身份证儿！我们先来认识一下DQ200上拿着德国身份证儿的双离合器模块。既然双离合变速器都跟了它的姓，可想而知这个家伙有多么重要。双离合器模块简单地说就是两套离合器+一个壳体，我们把靠近发动机一端的离合器叫做K1离合器，跟在后面的叫K2离合器。而K1和K2两套离合器拥有各自独立的从动部分（摩擦片+从动盘片+减震器+从动盘毂）、压紧机构（膜片弹簧、压盘）和操纵机构（这里只说到操纵臂）。双离合器壳体、壳体中部的驱动盘以及K1和K2的蝶形膜片弹簧和压盘都是发动机的“死党”，它们之间不存在相对转动，双离合器的壳体与发动机飞轮连接，与发动机同步旋转，这些部件叫做“主动部分”。随着离合器壳体一同转动的膜片弹簧和压盘扮演了很重要的角色，操纵臂的杠杆作用下压套筒使膜片弹簧受力变形，产生的形变推动（或拉动）压盘压紧摩擦片，这时候从动盘与前面提到的主动部分变成了一个整体，随着发动机同步旋转起来，在从离合器获得动力之后，从动盘依靠内花键将动力传递给输入轴，来自发动机的动力就此进入齿轮箱。●你所不知道的DQ200（1）--离合器工作原理与手动变速箱相同，膜片弹簧工作方式却...
