地基处理工高压旋喷桩施工监理实施细则VIP免费

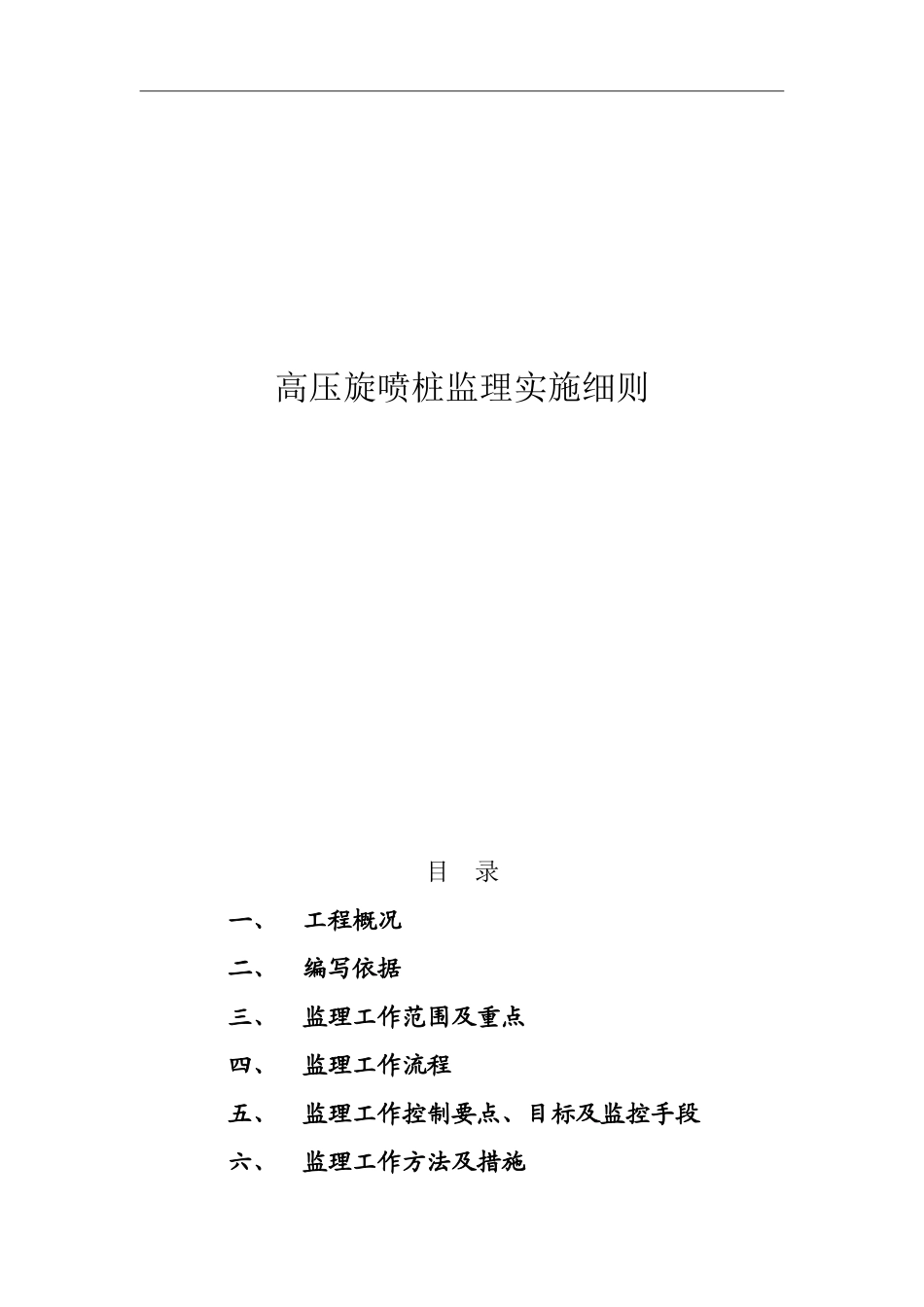

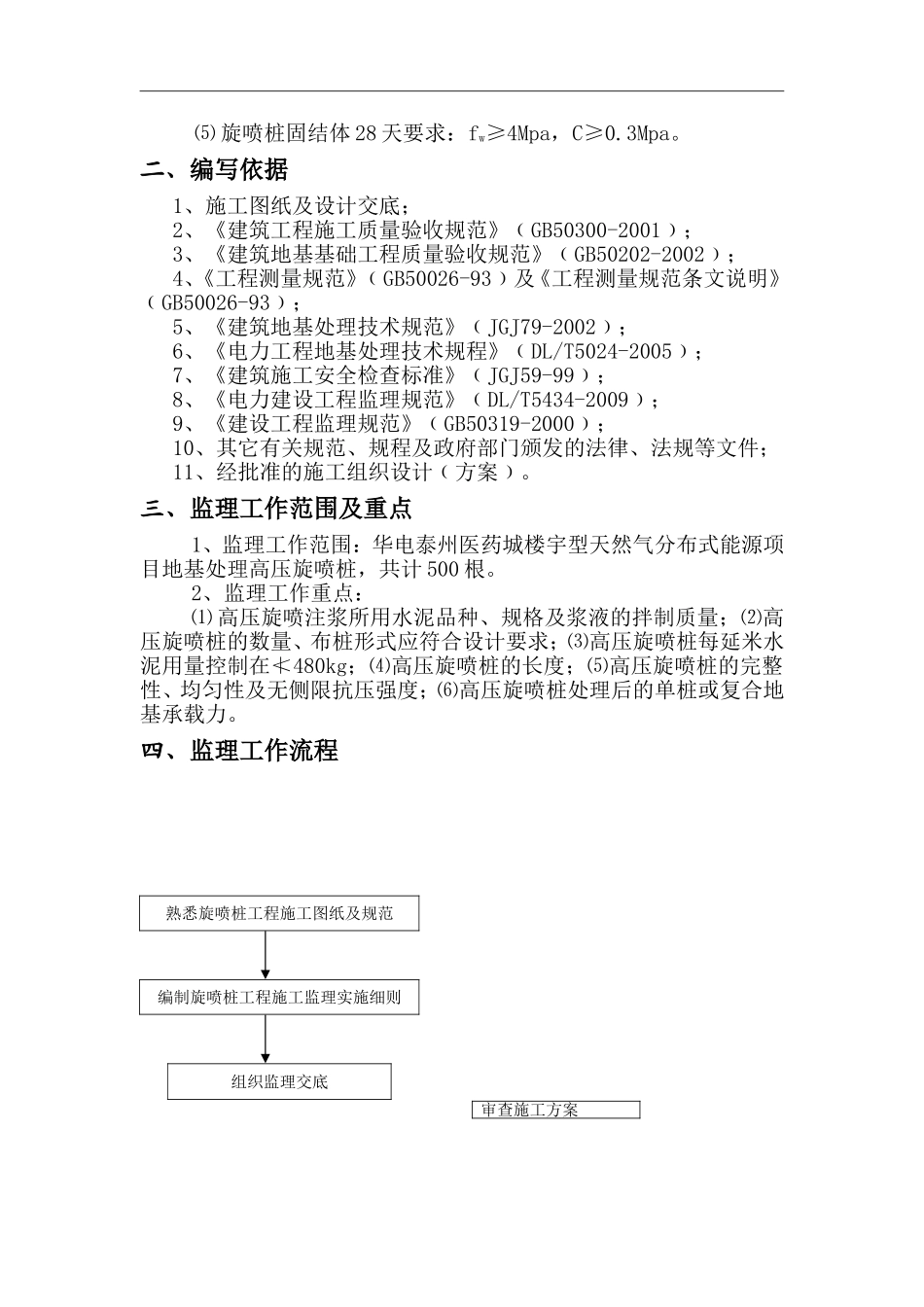

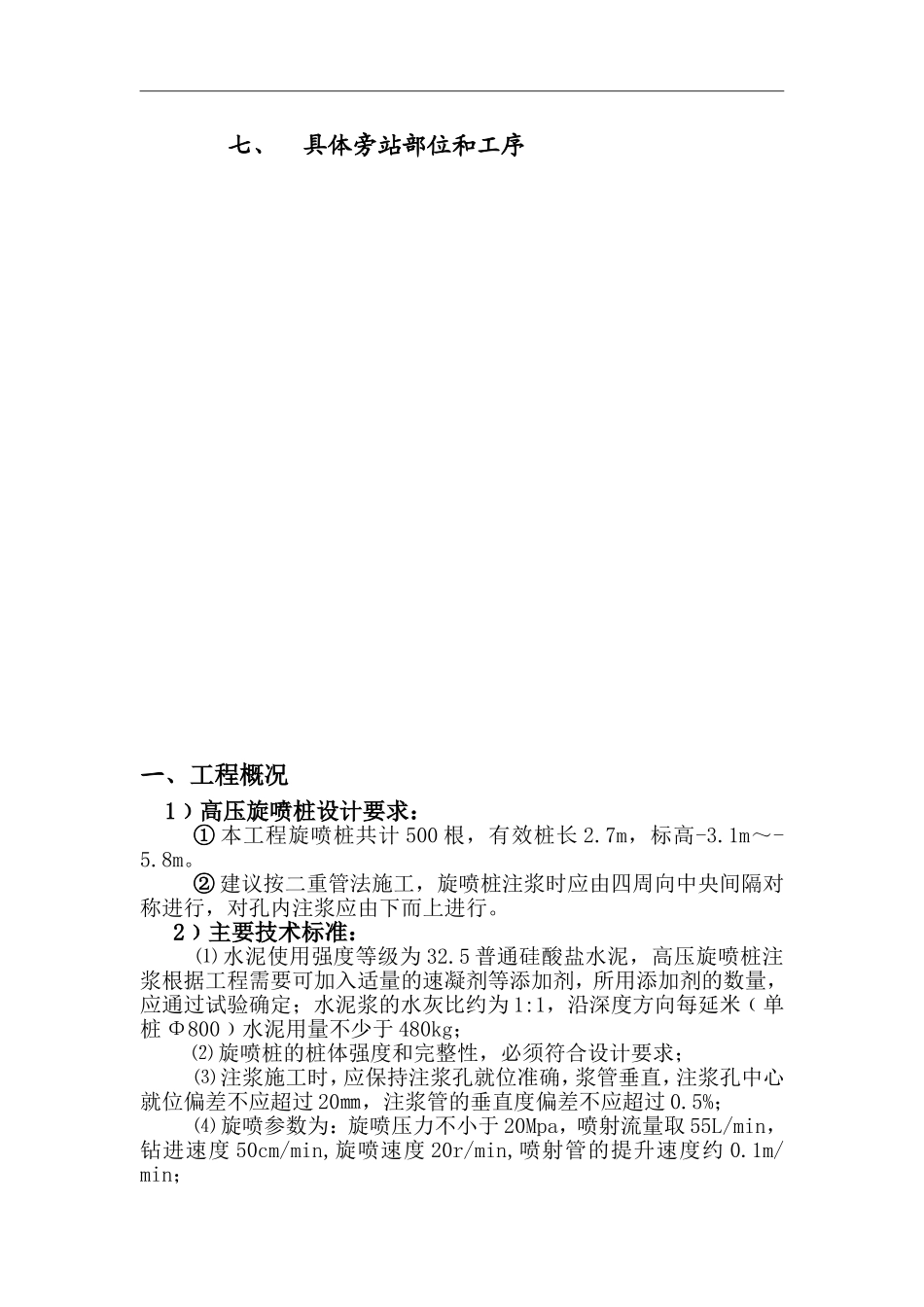

高压旋喷桩监理实施细则目录一、工程概况二、编写依据三、监理工作范围及重点四、监理工作流程五、监理工作控制要点、目标及监控手段六、监理工作方法及措施七、具体旁站部位和工序一、工程概况1﹚高压旋喷桩设计要求：①本工程旋喷桩共计500根，有效桩长2.7m，标高-3.1m～-5.8m。②建议按二重管法施工，旋喷桩注浆时应由四周向中央间隔对称进行，对孔内注浆应由下而上进行。2﹚主要技术标准：⑴水泥使用强度等级为32.5普通硅酸盐水泥，高压旋喷桩注浆根据工程需要可加入适量的速凝剂等添加剂，所用添加剂的数量，应通过试验确定；水泥浆的水灰比约为1:1，沿深度方向每延米﹙单桩Φ800﹚水泥用量不少于480kg；⑵旋喷桩的桩体强度和完整性，必须符合设计要求；⑶注浆施工时，应保持注浆孔就位准确，浆管垂直，注浆孔中心就位偏差不应超过20㎜，注浆管的垂直度偏差不应超过0.5%；⑷旋喷参数为：旋喷压力不小于20Mpa，喷射流量取55L/min，钻进速度50cm/min,旋喷速度20r/min,喷射管的提升速度约0.1m/min；⑸旋喷桩固结体28天要求：fw≥4Mpa，C≥0.3Mpa。二、编写依据1、施工图纸及设计交底；2、《建筑工程施工质量验收规范》﹙GB50300-2001﹚；3、《建筑地基基础工程质量验收规范》﹙GB50202-2002﹚；4、《工程测量规范》﹙GB50026-93﹚及《工程测量规范条文说明》﹙GB50026-93﹚；5、《建筑地基处理技术规范》﹙JGJ79-2002﹚；6、《电力工程地基处理技术规程》﹙DL/T5024-2005﹚；7、《建筑施工安全检查标准》﹙JGJ59-99﹚；8、《电力建设工程监理规范》﹙DL/T5434-2009﹚；9、《建设工程监理规范》﹙GB50319-2000﹚；10、其它有关规范、规程及政府部门颁发的法律、法规等文件；11、经批准的施工组织设计﹙方案﹚。三、监理工作范围及重点1、监理工作范围：华电泰州医药城楼宇型天然气分布式能源项目地基处理高压旋喷桩，共计500根。2、监理工作重点：⑴高压旋喷注浆所用水泥品种、规格及浆液的拌制质量；⑵高压旋喷桩的数量、布桩形式应符合设计要求；⑶高压旋喷桩每延米水泥用量控制在≮480kg；⑷高压旋喷桩的长度；⑸高压旋喷桩的完整性、均匀性及无侧限抗压强度；⑹高压旋喷桩处理后的单桩或复合地基承载力。四、监理工作流程熟悉旋喷桩工程施工图纸及规范编制旋喷桩工程施工监理实施细则组织监理交底审查施工方案检查措施施工准备工作测量控制网点检查和复核审核设备、原材料质保资料工程开工下达指令进行工程质量、进度、投资控制检查落实施工条件五、监理工作控制要点、目标及监控手段5.1监理工作控制要点5.1.1质量预控5.1.1.1审查旋喷桩施工单位资质。5.1.1.2在熟悉设计图纸、工程地质勘察资料和工程环境条件的基础上，组织设计交底、图纸会审。5.1.1.3检查施工单位现场质量保证体系。5.1.1.4审查施工单位编制的施工组织设计。5.1.1.5检查施工场地平整性、承载能力和地下障碍物的清除情况。5.1.1.6复核施工区内引设的控制点、水准点，并经常检查其准确性。5.1.1.7检查旋喷桩所用材料合格证。5.1.1.8核查施工机械、设备的型号、性能与完好性。5.1.1.9检查机操工岗位资格有效证书。5.1.1.10旋喷桩所用水泥，必须符合设计要求和施工规范规定。5.1.2施工过程质量控制5.1.2.1检查试桩参数。施工前，应通过成桩试验确定灰浆泵输浆量、注浆压力、灰浆经输浆管到达喷浆口的时间、旋喷管旋转提升速度等，以确定施工工艺和技术参数，作为施工控制标准。5.1.2.2根据技术参数和水泥掺量，优化水灰比。5.1.2.3检查桩机就位的准确性﹙桩位偏差、垂直度偏差﹚。5.1.2.4经常检查原始记录报表填写的真实性、准确性。5.1.2.5检查输浆量、浆液比重、旋转提升速度、风压。必须符合成桩试验所确定的工艺和参数要求。5.1.2.6检查喷浆的连续性。每根桩的喷桩过程均须连续进行，不得人为中断，如因停电等特殊原因造成输浆中断，必须将喷浆口下沉至停浆点0.5m以下，待恢复输浆时，再喷浆提升。喷射管分段提升的搭接长度不得小于100㎜。5.1.2.7检查旋喷桩的桩长和桩径。旋喷桩的桩长和桩径必须符合设计要求。高压喷射注浆检测项目进行施工安全、合同、信息管理开展施工阶段的监理工作进行施工组织和协调1...
