地暖垫层施工方案VIP免费

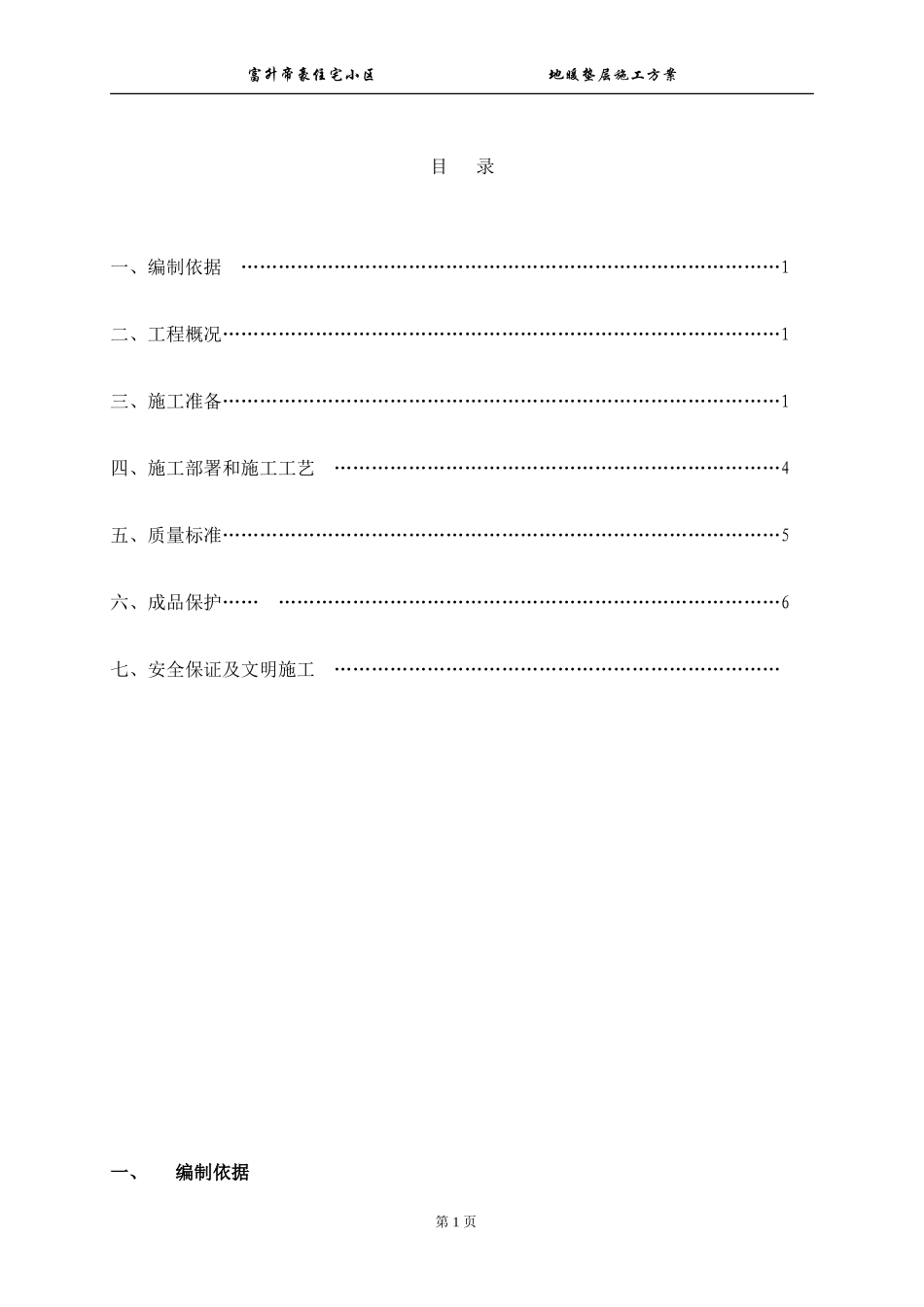

地暖垫层施工方案_第1页
1/7

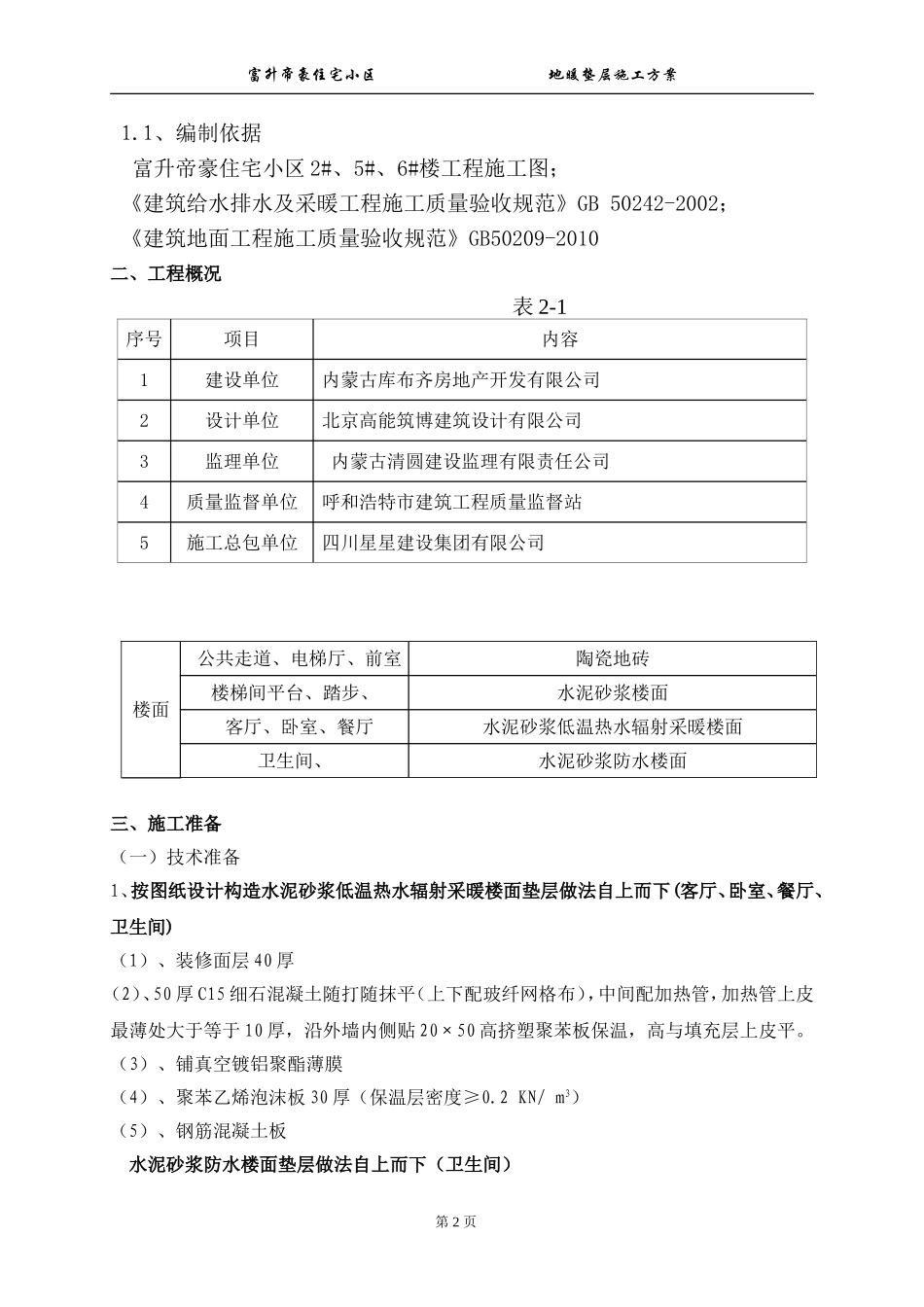

地暖垫层施工方案_第2页
2/7

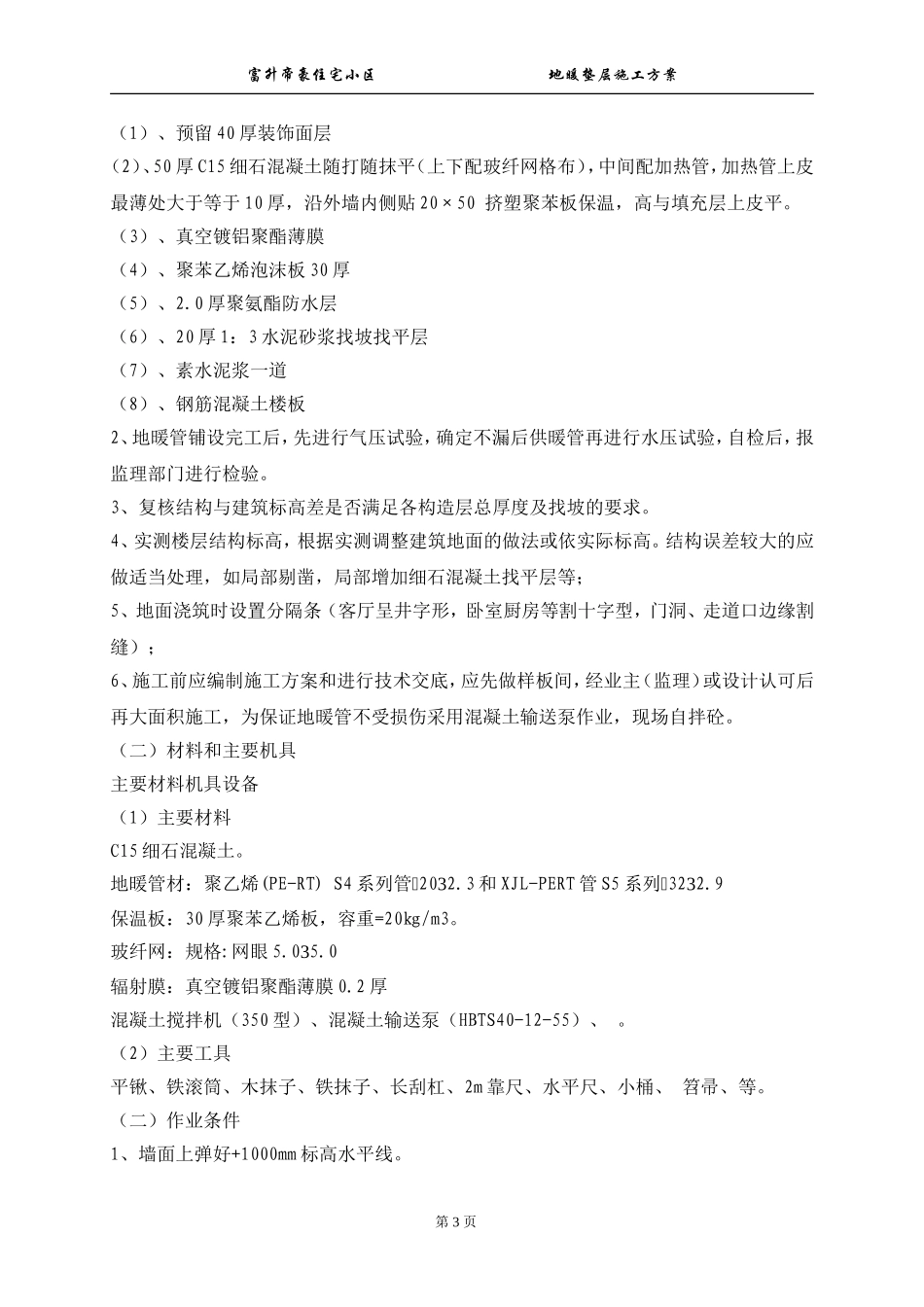

地暖垫层施工方案_第3页
3/7
富升帝豪住宅小区地暖垫层施工方案目录一、编制依据……………………………………………………………………………1二、工程概况………………………………………………………………………………1三、施工准备………………………………………………………………………………1四、施工部署和施工工艺………………………………………………………………4五、质量标准………………………………………………………………………………5六、成品保护……………………………………………………………………………6七、安全保证及文明施工………………………………………………………………一、编制依据第1页富升帝豪住宅小区地暖垫层施工方案1.1、编制依据富升帝豪住宅小区2#、5#、6#楼工程施工图;《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002;《建筑地面工程施工质量验收规范》GB50209-2010二、工程概况表2-1序号项目内容1建设单位内蒙古库布齐房地产开发有限公司2设计单位北京高能筑博建筑设计有限公司3监理单位内蒙古清圆建设监理有限责任公司4质量监督单位呼和浩特市建筑工程质量监督站5施工总包单位四川星星建设集团有限公司三、施工准备(一)技术准备1、按图纸设计构造水泥砂浆低温热水辐射采暖楼面垫层做法自上而下(客厅、卧室、餐厅、卫生间)(1)、装修面层40厚(2)、50厚C15细石混凝土随打随抹平(上下配玻纤网格布),中间配加热管,加热管上皮最薄处大于等于10厚,沿外墙内侧贴20×50高挤塑聚苯板保温,高与填充层上皮平。(3)、铺真空镀铝聚酯薄膜(4)、聚苯乙烯泡沫板30厚(保温层密度≥0.2KN/m3)(5)、钢筋混凝土板水泥砂浆防水楼面垫层做法自上而下(卫生间)第2页楼面公共走道、电梯厅、前室陶瓷地砖楼梯间平台、踏步、水泥砂浆楼面客厅、卧室、餐厅水泥砂浆低温热水辐射采暖楼面卫生间、水泥砂浆防水楼面富升帝豪住宅小区地暖垫层施工方案(1)、预留40厚装饰面层(2)、50厚C15细石混凝土随打随抹平(上下配玻纤网格布),中间配加热管,加热管上皮最薄处大于等于10厚,沿外墙内侧贴20×50挤塑聚苯板保温,高与填充层上皮平。(3)、真空镀铝聚酯薄膜(4)、聚苯乙烯泡沫板30厚(5)、2.0厚聚氨酯防水层(6)、20厚1:3水泥砂浆找坡找平层(7)、素水泥浆一道(8)、钢筋混凝土楼板2、地暖管铺设完工后,先进行气压试验,确定不漏后供暖管再进行水压试验,自检后,报监理部门进行检验。3、复核结构与建筑标高差是否满足各构造层总厚度及找坡的要求。4、实测楼层结构标高,根据实测调整建筑地面的做法或依实际标高。结构误差较大的应做适当处理,如局部剔凿,局部增加细石混凝土找平层等;5、地面浇筑时设置分隔条(客厅呈井字形,卧室厨房等割十字型,门洞、走道口边缘割缝);6、施工前应编制施工方案和进行技术交底,应先做样板间,经业主(监理)或设计认可后再大面积施工,为保证地暖管不受损伤采用混凝土输送泵作业,现场自拌砼。(二)材料和主要机具主要材料机具设备(1)主要材料C15细石混凝土。地暖管材:聚乙烯(PE-RT)S4系列管202.3和XJL-PERT管S5系列322.9保温板:30厚聚苯乙烯板,容重=20㎏/m3。玻纤网:规格:网眼5.05.0辐射膜:真空镀铝聚酯薄膜0.2厚混凝土搅拌机(350型)、混凝土输送泵(HBTS40-12-55)、。(2)主要工具平锹、铁滚筒、木抹子、铁抹子、长刮杠、2m靠尺、水平尺、小桶、笤帚、等。(二)作业条件1、墙面上弹好+1000mm标高水平线。第3页富升帝豪住宅小区地暖垫层施工方案2、地暖管施工完成,并经过打压检测符合要求,经监理、甲方验收合格后方可进行下一道工序。同时做好隐蔽资料。3、浇筑前一天,应将泵管连接到位,在泵管连接部位进行加固、垫废旧轮胎,以免损坏地暖管。5、根据标高控制线提前将找平灰饼做好,控制平整度。6、浇筑前提前安排搅拌站,确保机械的正常运行。7、预埋件、各种管道及地漏等已安装完毕,经检查合格,地漏口已遮盖,并办理预检和作业层结构的隐蔽手续。8、各种立管和套管通过面层的孔洞已用细石混凝土灌好并封堵密实。9、顶棚、墙面抹灰已施工完毕,地漏处已找好泛水及标高。四、...
