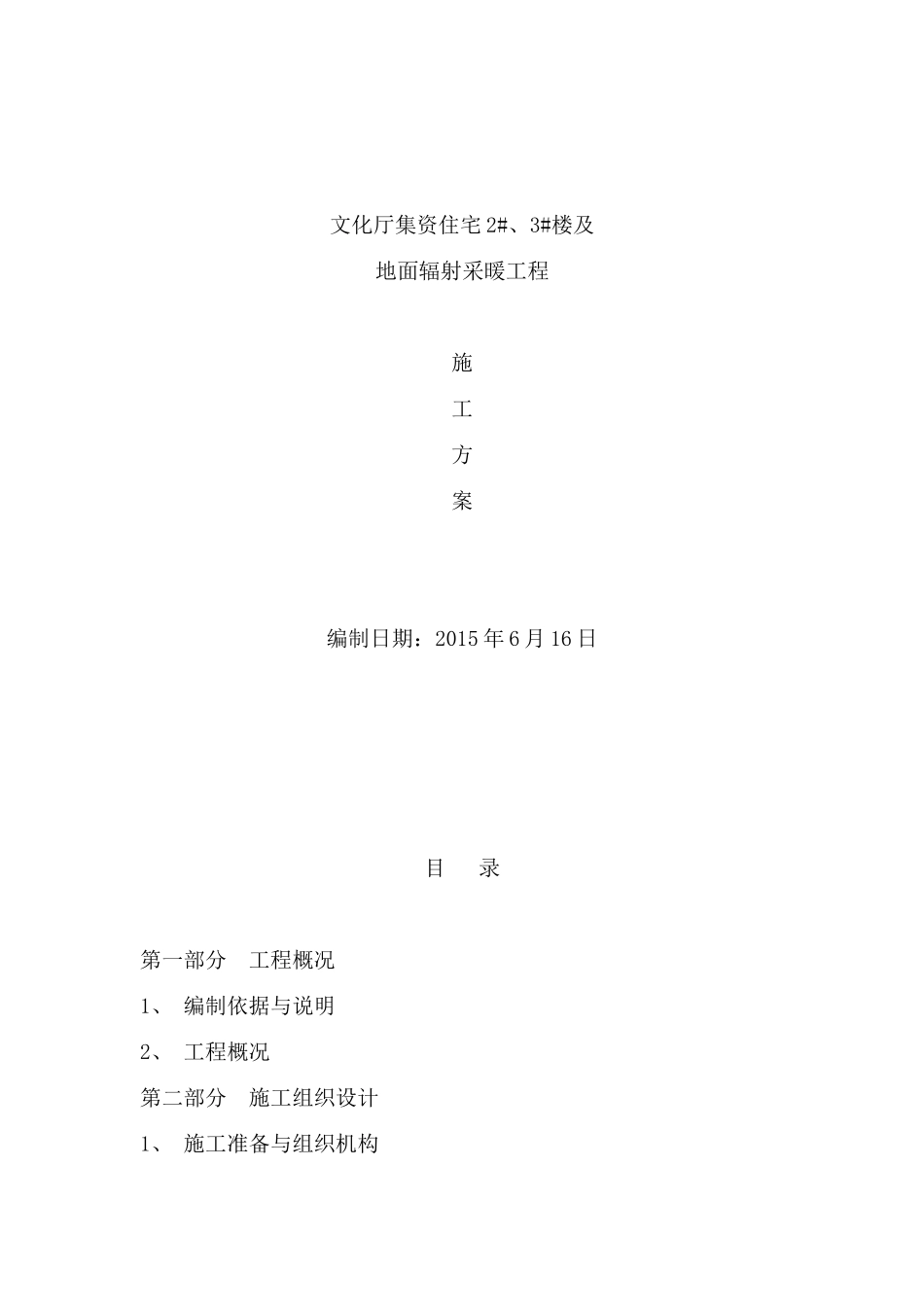

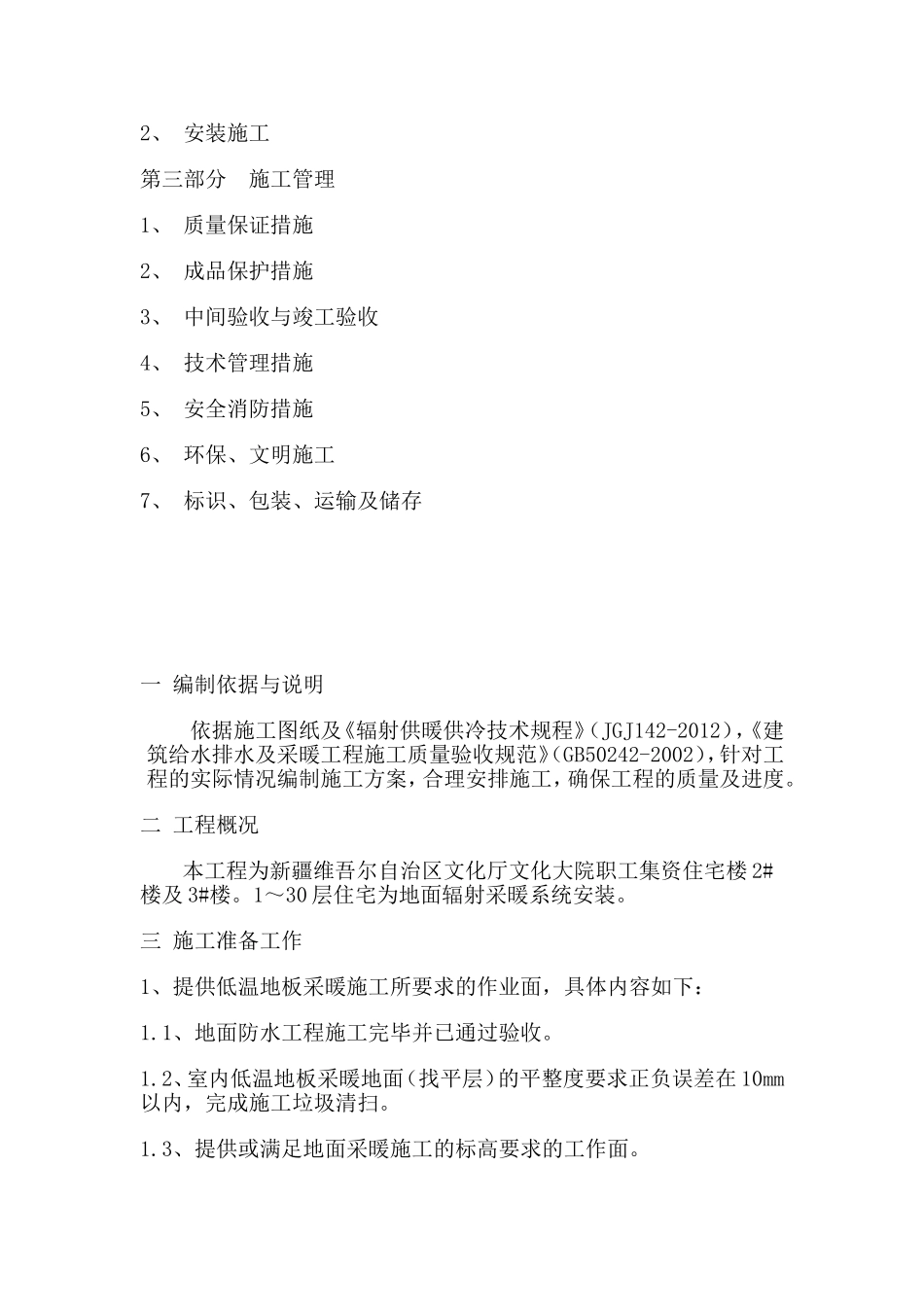

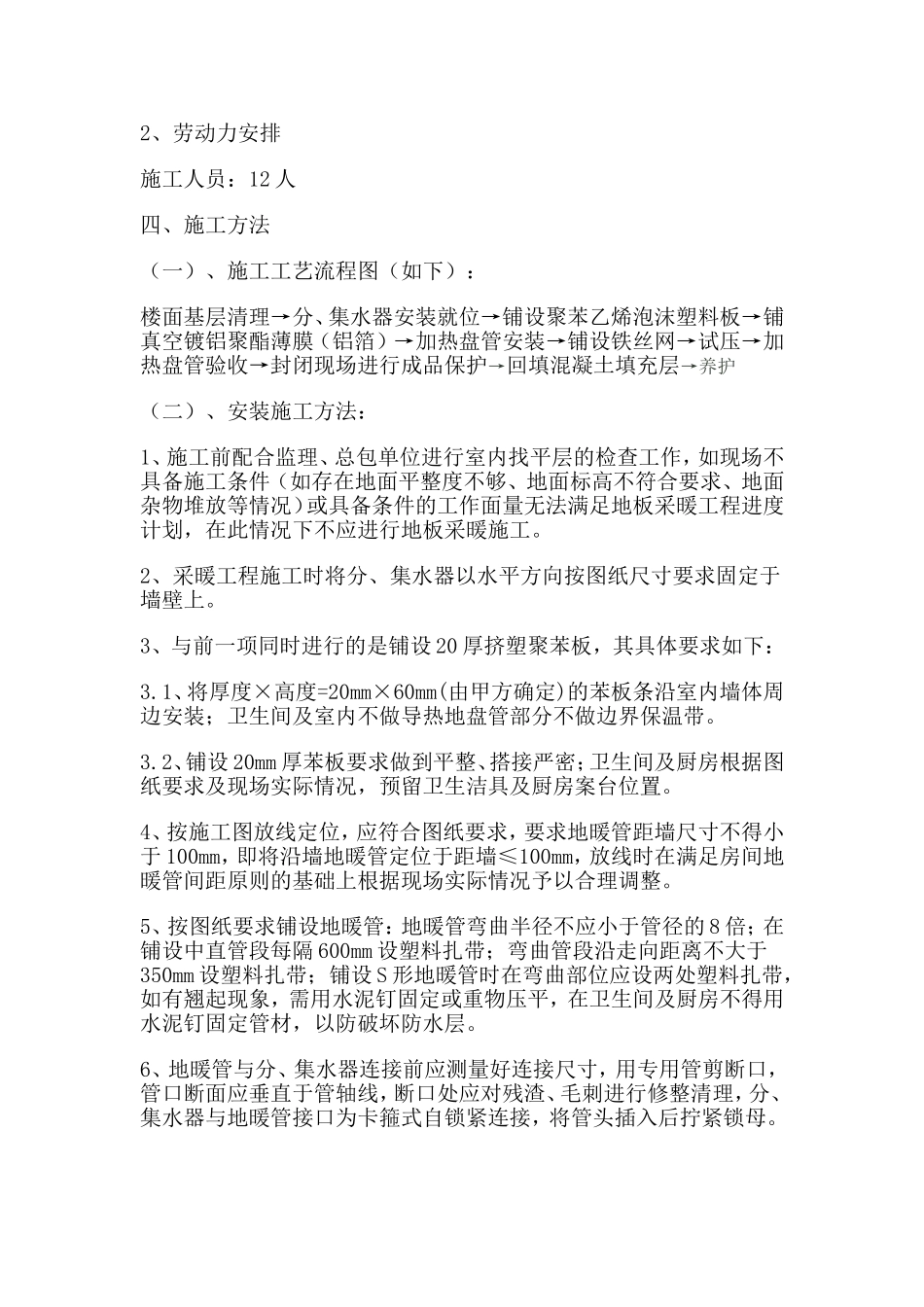

文化厅集资住宅2#、3#楼及地面辐射采暖工程施工方案编制日期：2015年6月16日目录第一部分工程概况1、编制依据与说明2、工程概况第二部分施工组织设计1、施工准备与组织机构2、安装施工第三部分施工管理1、质量保证措施2、成品保护措施3、中间验收与竣工验收4、技术管理措施5、安全消防措施6、环保、文明施工7、标识、包装、运输及储存一编制依据与说明依据施工图纸及《辐射供暖供冷技术规程》（JGJ142-2012），《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002），针对工程的实际情况编制施工方案，合理安排施工，确保工程的质量及进度。二工程概况本工程为新疆维吾尔自治区文化厅文化大院职工集资住宅楼2#楼及3#楼。1～30层住宅为地面辐射采暖系统安装。三施工准备工作1、提供低温地板采暖施工所要求的作业面，具体内容如下：1.1、地面防水工程施工完毕并已通过验收。1.2、室内低温地板采暖地面（找平层）的平整度要求正负误差在10mm以内，完成施工垃圾清扫。1.3、提供或满足地面采暖施工的标高要求的工作面。2、劳动力安排施工人员：12人四、施工方法（一）、施工工艺流程图（如下）：楼面基层清理→分、集水器安装就位→铺设聚苯乙烯泡沫塑料板→铺真空镀铝聚酯薄膜（铝箔）→加热盘管安装→铺设铁丝网→试压→加热盘管验收→封闭现场进行成品保护→回填混凝土填充层→养护（二）、安装施工方法：1、施工前配合监理、总包单位进行室内找平层的检查工作，如现场不具备施工条件（如存在地面平整度不够、地面标高不符合要求、地面杂物堆放等情况）或具备条件的工作面量无法满足地板采暖工程进度计划，在此情况下不应进行地板采暖施工。2、采暖工程施工时将分、集水器以水平方向按图纸尺寸要求固定于墙壁上。3、与前一项同时进行的是铺设20厚挤塑聚苯板，其具体要求如下：3.1、将厚度×高度=20mm×60mm(由甲方确定)的苯板条沿室内墙体周边安装；卫生间及室内不做导热地盘管部分不做边界保温带。3.2、铺设20mm厚苯板要求做到平整、搭接严密；卫生间及厨房根据图纸要求及现场实际情况，预留卫生洁具及厨房案台位置。4、按施工图放线定位，应符合图纸要求，要求地暖管距墙尺寸不得小于100mm，即将沿墙地暖管定位于距墙≤100mm，放线时在满足房间地暖管间距原则的基础上根据现场实际情况予以合理调整。5、按图纸要求铺设地暖管：地暖管弯曲半径不应小于管径的8倍；在铺设中直管段每隔600mm设塑料扎带；弯曲管段沿走向距离不大于350mm设塑料扎带；铺设S形地暖管时在弯曲部位应设两处塑料扎带，如有翘起现象，需用水泥钉固定或重物压平，在卫生间及厨房不得用水泥钉固定管材，以防破坏防水层。6、地暖管与分、集水器连接前应测量好连接尺寸，用专用管剪断口，管口断面应垂直于管轴线，断口处应对残渣、毛刺进行修整清理，分、集水器与地暖管接口为卡箍式自锁紧连接，将管头插入后拧紧锁母。7、全部安装完毕后，进行一次压力试验：在进水口连接临时水源，打开进水球阀、排水球阀，注水、排气至出水口无气泡后，存水打压，用手动试压泵缓慢加压，升压时间不少于15分钟，达到试验压力1.2Mpa，停止加压，稳压1小时不漏水，并在其后补至0.6Mpa，10分钟内压力降不大于0.05Mpa为合格。此项工作需经自检合格后，方可进行下一道工序施工。此间需及时作好试压记录并经监理验收签字。8、在一次压力试验合格后，在保持0.6Mpa压力的情况下，填充混凝土，并在其后48小时混凝土养护期内采暖系统保持该压力。在混凝土填充过程中避免损伤地暖管外壁及破坏地暖管的排列。9、待混凝土填充层养护期满后，需进行二次交工阶段打压，该程序具体步骤按第一次压力试验程序执行，并办理好交工报验手续。二、施工进度计划（一）、施工进度计划依据：1、依据我公司的施工经验制定。2、依据甲方、总包单位按施工组织设计要求所提供的低温地热采暖施工条件定制。3、除未可预见的工地停电、停水、其他工种对我方施工材料成品造成损坏而影响进度的情况和其它不合理因素及不可抗力因素以外，本进度计划对于其它正常的不可预见因素已做了相应的考虑。4、严格按工程合同履行施工进度计划。（二）、低温地板采暖施工...
