地基加固交底VIP免费

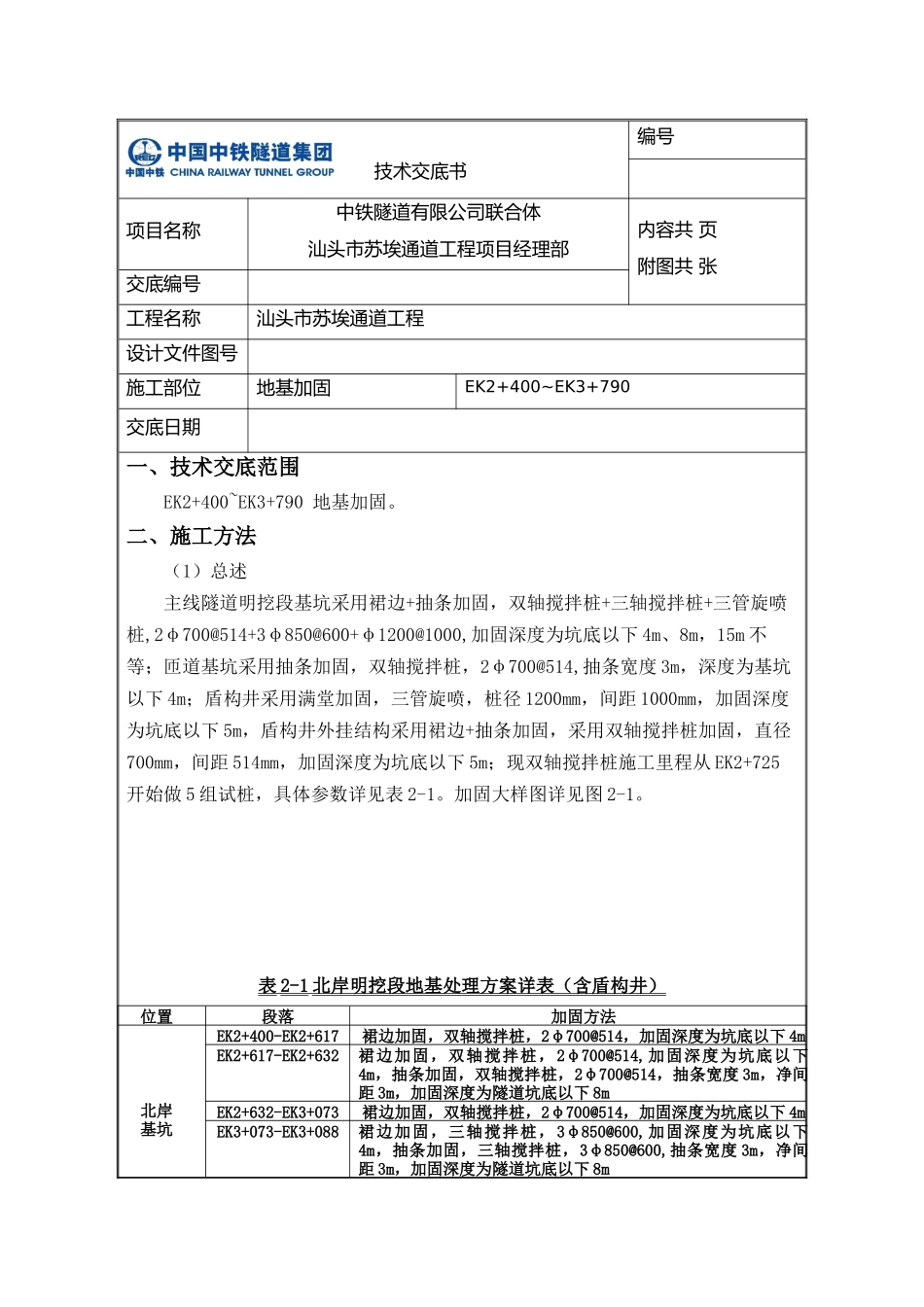

地基加固交底_第1页
1/8
地基加固交底_第2页
2/8
地基加固交底_第3页
3/8
技术交底书编号项目名称中铁隧道有限公司联合体汕头市苏埃通道工程项目经理部内容共页附图共张交底编号工程名称汕头市苏埃通道工程设计文件图号施工部位地基加固EK2+400~EK3+790交底日期一、技术交底范围EK2+400~EK3+790地基加固。二、施工方法(1)总述主线隧道明挖段基坑采用裙边+抽条加固,双轴搅拌桩+三轴搅拌桩+三管旋喷桩,2φ700@514+3φ850@600+φ1200@1000,加固深度为坑底以下4m、8m,15m不等;匝道基坑采用抽条加固,双轴搅拌桩,2φ700@514,抽条宽度3m,深度为基坑以下4m;盾构井采用满堂加固,三管旋喷,桩径1200mm,间距1000mm,加固深度为坑底以下5m,盾构井外挂结构采用裙边+抽条加固,采用双轴搅拌桩加固,直径700mm,间距514mm,加固深度为坑底以下5m;现双轴搅拌桩施工里程从EK2+725开始做5组试桩,具体参数详见表2-1。加固大样图详见图2-1。表2-1北岸明挖段地基处理方案详表(含盾构井)位置段落加固方法北岸基坑EK2+400-EK2+617裙边加固,双轴搅拌桩,2φ700@514,加固深度为坑底以下4mEK2+617-EK2+632裙边加固,双轴搅拌桩,2φ700@514,加固深度为坑底以下4m,抽条加固,双轴搅拌桩,2φ700@514,抽条宽度3m,净间距3m,加固深度为隧道坑底以下8mEK2+632-EK3+073裙边加固,双轴搅拌桩,2φ700@514,加固深度为坑底以下4mEK3+073-EK3+088裙边加固,三轴搅拌桩,3φ850@600,加固深度为坑底以下4m,抽条加固,三轴搅拌桩,3φ850@600,抽条宽度3m,净间距3m,加固深度为隧道坑底以下8mEK3+088-EK3+730裙边加固,三轴搅拌桩,3φ850@600,加固深度为坑底以下4mEK3+730-EK3+760裙边加固,三管旋喷桩,φ1200@1000,加固深度为坑底以下4m,抽条加固,三管旋喷桩,φ1200@1000,抽条宽度3m,净间距3m,加固深度为隧道坑底以下15m匝道基坑AK0+090-AK0+400抽条加固,双轴搅拌桩,2φ700@514,抽条宽度3m,净间距3m,加固深度为坑底以下4mBK0+150-BK0+560盾构井(一期)EK3+760-EK3+790满堂加固,采用三管旋喷桩,桩径1200mm,间距1000mm,加固深度为坑底以下5m盾构井外挂结构(二期)EK3+760-EK3+790裙边+抽条加固,采用双轴搅拌桩加固,直径700mm,间距500mm,加固深度为坑底以下5m图2-1双轴搅拌桩、三轴搅拌桩、三管旋喷桩大样图所有加固水泥均采用P.O42.5普通硅酸盐水泥,裙边加固的水泥掺量不低于15%,抽条加固的水泥掺量不低于15%。三管旋喷桩水泥掺量不宜低于25%。(2)施工工艺及技术要点1、双轴搅拌桩施工方法2)搅拌施工根据设计要求,钻进施工时边注浆边搅拌下沉,提升时边注浆边提升。3)搅拌速度及注浆控制**Expressionisfaulty**双轴水泥搅拌桩成桩在下沉和提升过程中均应注入水泥浆液,同时根据要求严格控制下沉和提升速度。下沉速度不大于1m/min,提升速度不大于0.5m/min。浆液流量与钻头提升速度相匹配,确保额定浆量在桩身长度范围内均匀分布,同时避免因提升过快,产生真空负压,孔壁坍方。在桩底部分适当持续搅拌注浆,做好每次成桩的原始记录。**Expressionisfaulty**制备水泥浆液及浆液注入水泥进场后采用水泥罐车储存,根据要求的水泥浆液的水灰比制备水泥浆;以浆液输送能力控制注浆压力,钻进搅拌和搅拌提升时应连续压水泥浆。根据现场施工情况确定双轴搅拌桩机的喷浆量、钻进速度、提升速度、搅拌次数等参数。基底加固水泥搅拌桩水泥掺入量不小于15%,即每立方米被搅拌土体中水泥掺入量为103.9kg。相关参数见表2-2。每幅桩水泥用量=单幅桩面积*有效桩长*土的容量*水泥掺量Φ700的双轴搅拌桩面积约0.702m/m²、土体密度以1.8t/m³。表2-2注浆施工技术参数检查项目试桩参数检查方式备注水泥掺量103.9kg/m³设备仪表根据现场试桩实际调整水灰比0.8~1.0比重计按照1.0水灰比控制,浆液比重1.50注浆压力0.4~0.7MPa压力表根据地质情况及管路长度调整说明:根据双轴搅拌桩施工经验值水灰比取值1.0。2、三轴搅拌桩施工方法基底加固水泥搅拌桩水泥掺入量不小于15%,即每米被搅拌土体中水泥掺入量为403.7kg/m。相关参数见表2-3。表2-3注浆施工技术参数检查项目试桩参数检查方式备注水泥掺量403.7kg/m设备仪表根据现场试桩实际调整水灰比1.5~2比重计浆液比重...
