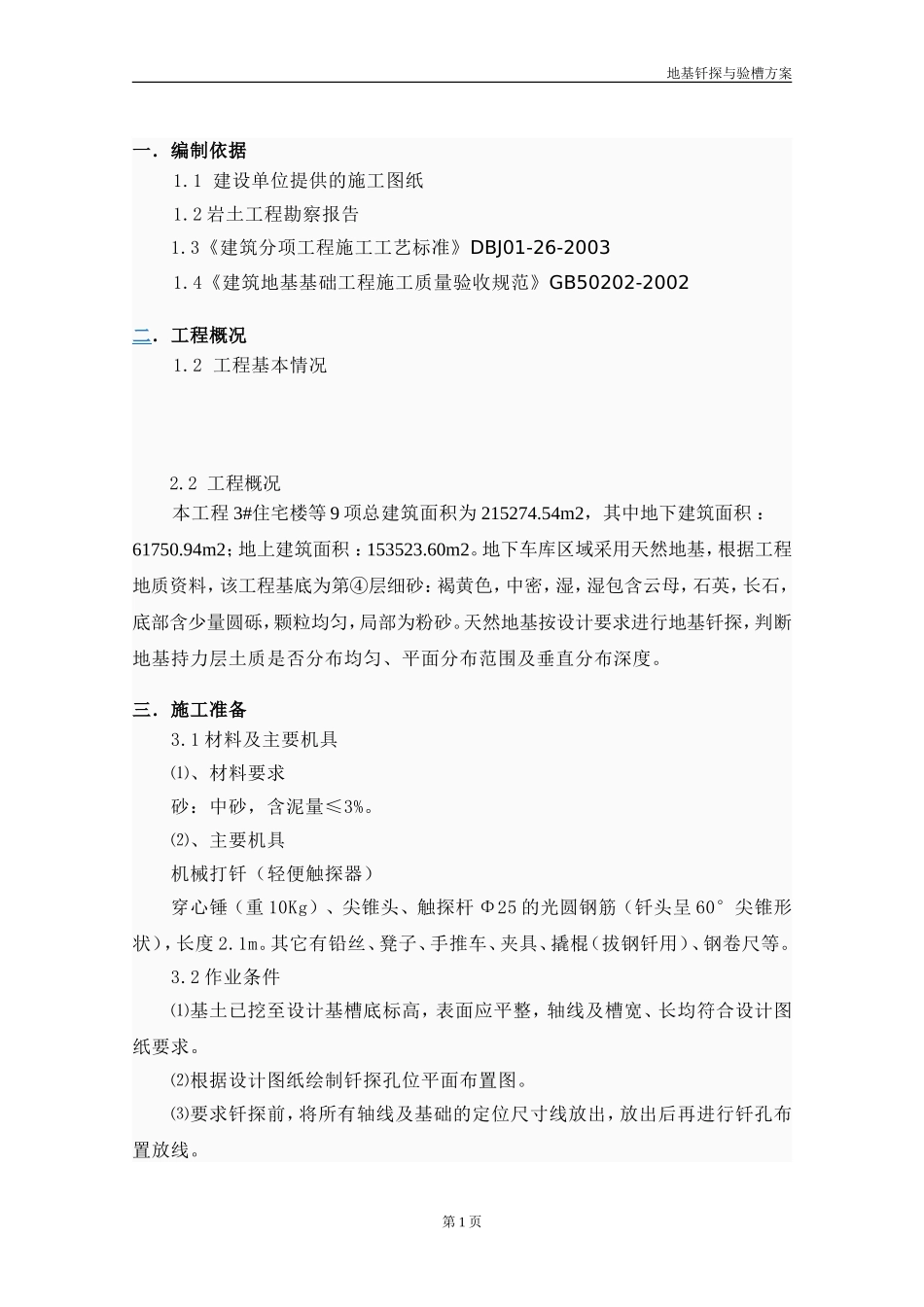

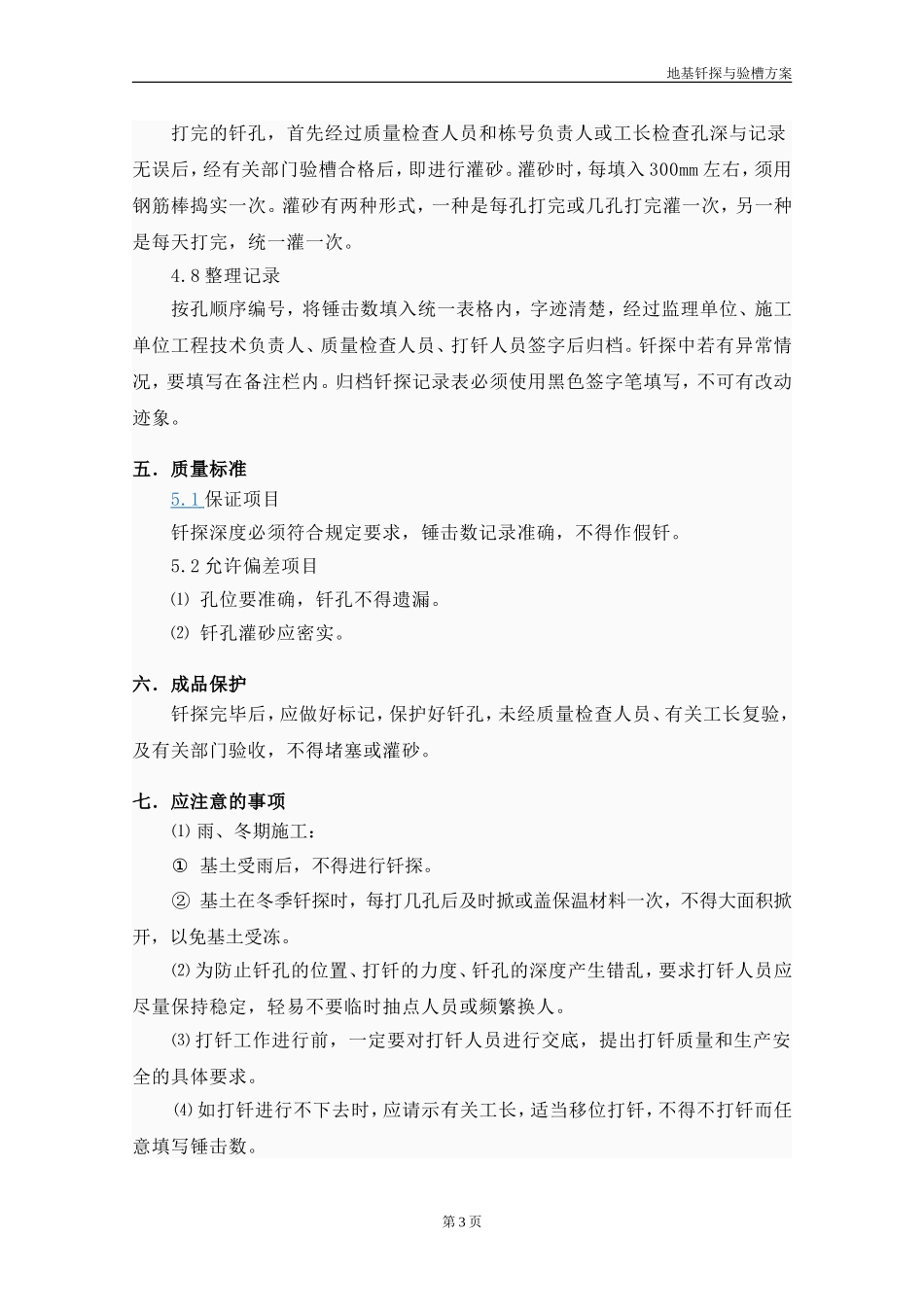

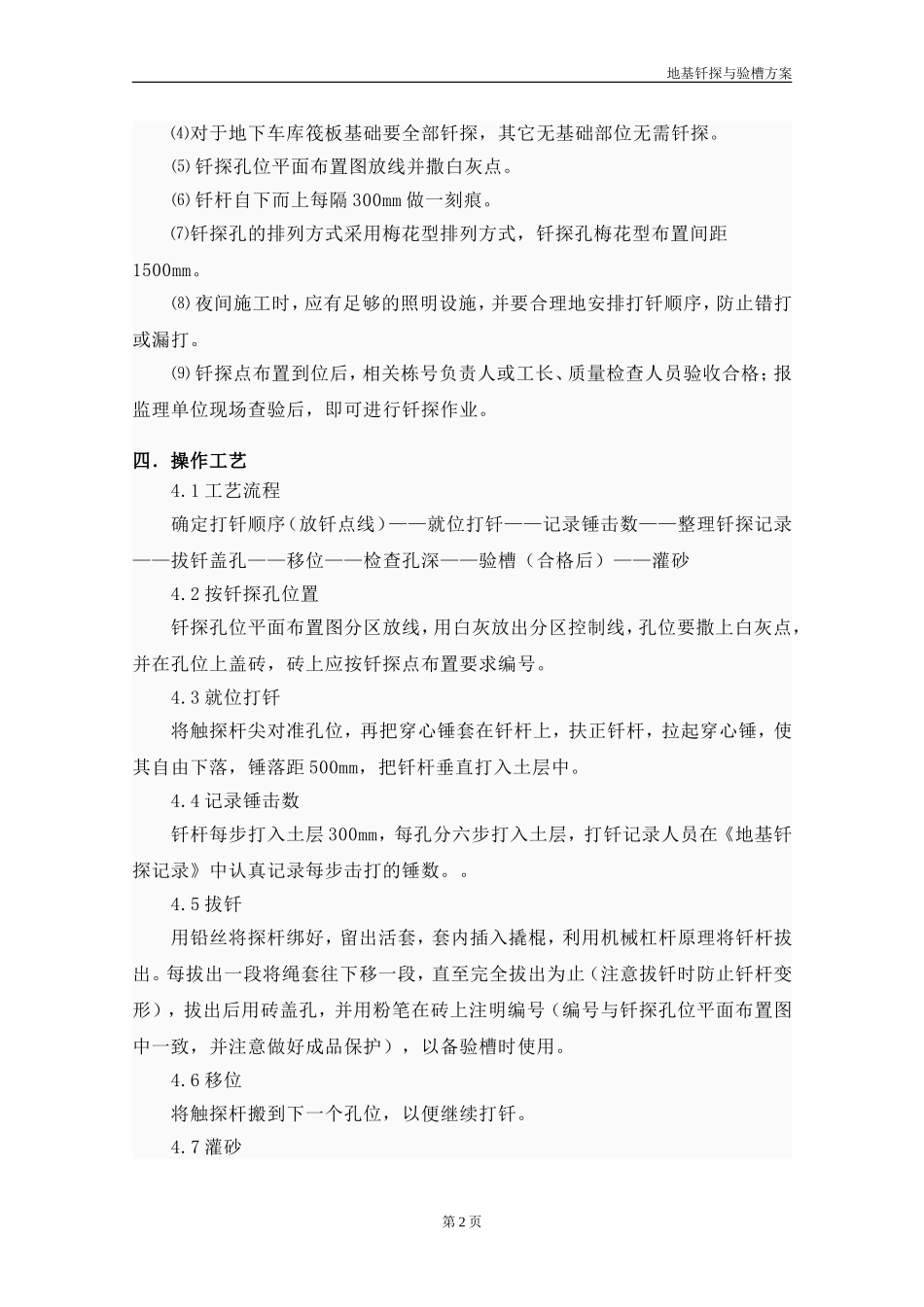

地基钎探与验槽方案一．编制依据1.1建设单位提供的施工图纸1.2岩土工程勘察报告1.3《建筑分项工程施工工艺标准》DBJ01-26-20031.4《建筑地基基础工程施工质量验收规范》GB50202-2002二．工程概况1.2工程基本情况2.2工程概况本工程3#住宅楼等9项总建筑面积为215274.54m2，其中地下建筑面积：61750.94m2；地上建筑面积：153523.60m2。地下车库区域采用天然地基，根据工程地质资料，该工程基底为第④层细砂：褐黄色，中密，湿，湿包含云母，石英，长石，底部含少量圆砾，颗粒均匀，局部为粉砂。天然地基按设计要求进行地基钎探，判断地基持力层土质是否分布均匀、平面分布范围及垂直分布深度。三．施工准备3.1材料及主要机具⑴、材料要求砂：中砂，含泥量≤3%。⑵、主要机具机械打钎（轻便触探器）穿心锤（重10Kg）、尖锥头、触探杆Φ25的光圆钢筋（钎头呈60°尖锥形状），长度2.1m。其它有铅丝、凳子、手推车、夹具、撬棍（拔钢钎用）、钢卷尺等。3.2作业条件⑴基土已挖至设计基槽底标高，表面应平整，轴线及槽宽、长均符合设计图纸要求。⑵根据设计图纸绘制钎探孔位平面布置图。⑶要求钎探前，将所有轴线及基础的定位尺寸线放出，放出后再进行钎孔布置放线。第1页地基钎探与验槽方案⑷对于地下车库筏板基础要全部钎探，其它无基础部位无需钎探。⑸钎探孔位平面布置图放线并撒白灰点。⑹钎杆自下而上每隔300mm做一刻痕。⑺钎探孔的排列方式采用梅花型排列方式，钎探孔梅花型布置间距1500mm。⑻夜间施工时，应有足够的照明设施，并要合理地安排打钎顺序，防止错打或漏打。⑼钎探点布置到位后，相关栋号负责人或工长、质量检查人员验收合格；报监理单位现场查验后，即可进行钎探作业。四．操作工艺4.1工艺流程确定打钎顺序（放钎点线）——就位打钎——记录锤击数——整理钎探记录——拔钎盖孔——移位——检查孔深——验槽（合格后）——灌砂4.2按钎探孔位置钎探孔位平面布置图分区放线，用白灰放出分区控制线，孔位要撒上白灰点，并在孔位上盖砖，砖上应按钎探点布置要求编号。4.3就位打钎将触探杆尖对准孔位，再把穿心锤套在钎杆上，扶正钎杆，拉起穿心锤，使其自由下落，锤落距500mm，把钎杆垂直打入土层中。4.4记录锤击数钎杆每步打入土层300mm，每孔分六步打入土层，打钎记录人员在《地基钎探记录》中认真记录每步击打的锤数。。4.5拔钎用铅丝将探杆绑好，留出活套，套内插入撬棍，利用机械杠杆原理将钎杆拔出。每拔出一段将绳套往下移一段，直至完全拔出为止（注意拔钎时防止钎杆变形），拔出后用砖盖孔，并用粉笔在砖上注明编号（编号与钎探孔位平面布置图中一致，并注意做好成品保护），以备验槽时使用。4.6移位将触探杆搬到下一个孔位，以便继续打钎。4.7灌砂第2页地基钎探与验槽方案打完的钎孔，首先经过质量检查人员和栋号负责人或工长检查孔深与记录无误后，经有关部门验槽合格后，即进行灌砂。灌砂时，每填入300mm左右，须用钢筋棒捣实一次。灌砂有两种形式，一种是每孔打完或几孔打完灌一次，另一种是每天打完，统一灌一次。4.8整理记录按孔顺序编号，将锤击数填入统一表格内，字迹清楚，经过监理单位、施工单位工程技术负责人、质量检查人员、打钎人员签字后归档。钎探中若有异常情况，要填写在备注栏内。归档钎探记录表必须使用黑色签字笔填写，不可有改动迹象。五．质量标准5.1保证项目钎探深度必须符合规定要求，锤击数记录准确，不得作假钎。5.2允许偏差项目⑴孔位要准确，钎孔不得遗漏。⑵钎孔灌砂应密实。六．成品保护钎探完毕后，应做好标记，保护好钎孔，未经质量检查人员、有关工长复验，及有关部门验收，不得堵塞或灌砂。七．应注意的事项⑴雨、冬期施工：①基土受雨后，不得进行钎探。②基土在冬季钎探时，每打几孔后及时掀或盖保温材料一次，不得大面积掀开，以免基土受冻。⑵为防止钎孔的位置、打钎的力度、钎孔的深度产生错乱，要求打钎人员应尽量保持稳定，轻易不要临时抽点人员或频繁换人。⑶打钎工作进行前，一定要对打钎人员进行交底，提出打钎质量和生产安全的具体要求。⑷如打钎进行不下去时，应请示有关工长，适当移位打钎，不得不打钎而任意填写...
