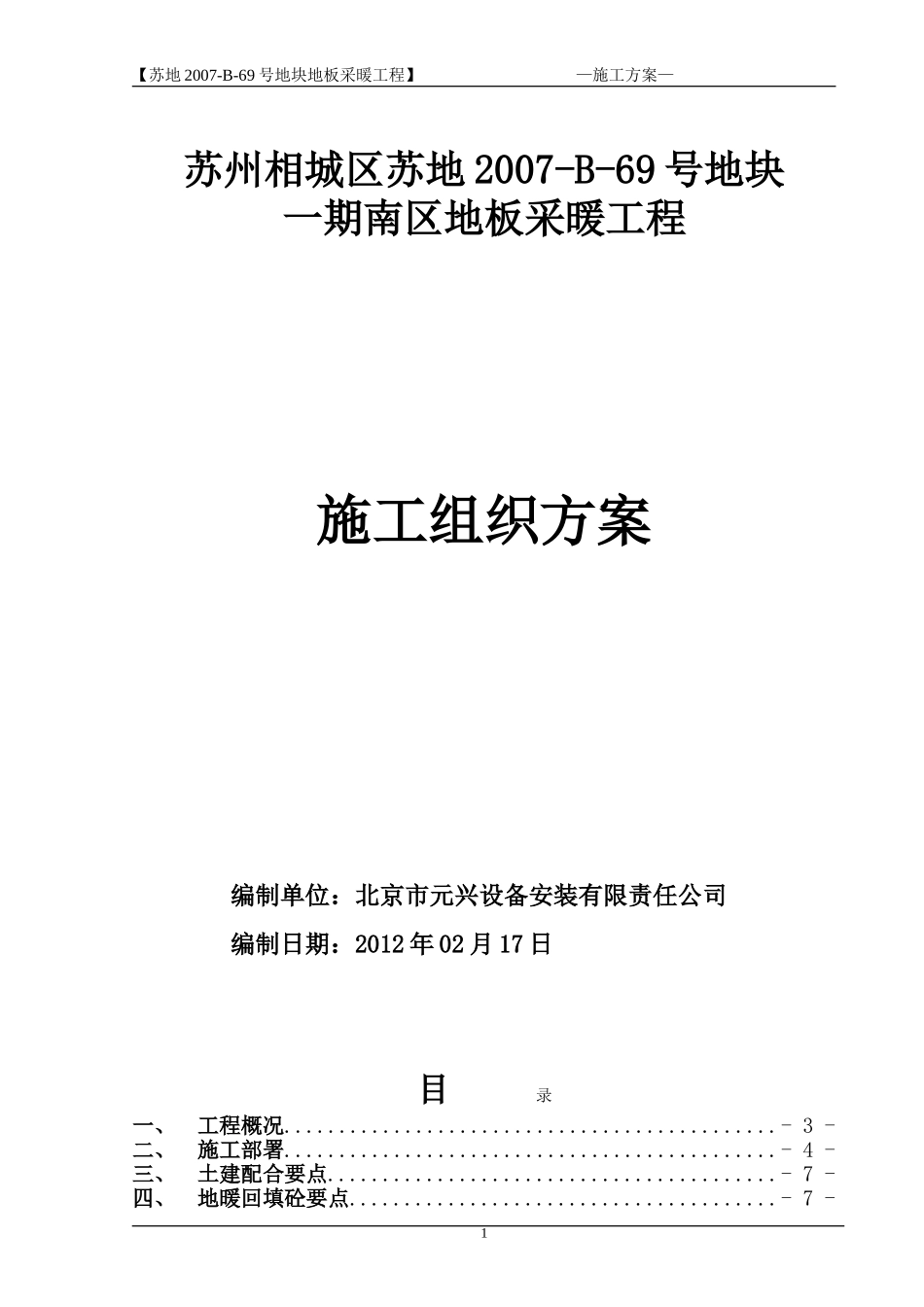

【苏地2007-B-69号地块地板采暖工程】—施工方案—苏州相城区苏地2007-B-69号地块一期南区地板采暖工程施工组织方案编制单位：北京市元兴设备安装有限责任公司编制日期：2012年02月17日目录一、工程概况.............................................-3-二、施工部署.............................................-4-三、土建配合要点.........................................-7-四、地暖回填砼要点.......................................-7-1【苏地2007-B-69号地块地板采暖工程】—施工方案—五、安全施工措施.........................................-8-六、文明施工措施.........................................-8-七、施工工艺.............................................-9-八、施工组织计划........................................-12-2【苏地2007-B-69号地块地板采暖工程】—施工方案—壱、工程概况本工程为苏州首开永泰置业有限公司苏地2007—B—69地块（一期）住宅小区项目，建筑面积113285平米，其中有地采暖面积为83341平米，其中1#楼建筑面积18002.85平米，采暖面积9821.8平米，共144户。2#楼建筑面积18008.39平米，采暖面积10647平米，共160户。5#楼建筑面积18008.39平米，采暖面积14322平米，共215户。9#楼建筑面积10430.17平米，采暖面积5099平米，共75户。10#楼建筑面积10400.53平米，采暖面积5321平米，共75户。11#楼建筑面积10400.53平米，采暖面积5321平米，共75户。本项目采暖系统按户设计，热源采用燃气两用壁挂炉，既可供生活热水，又可供地板采暖，卧室、餐厅、客厅设地板采暖，卫生间设散热器采暖。地板辐射采暖加热盘管全部采用带阻氧层PE-RT管（耐高温聚乙烯），外径DN20，内径DN16，管材的使用条件等级为5级，管材系列为S65，壁厚为2.0mm,分水器每环路供、回水支管均设球阀，便于控制。建设单位：苏州首开永泰置业有限公司，设计单位：苏州市建筑设计研究院有限责任公司监理单位：施工单位：北京市元兴设备安装有限责任公司弐、施工部署（壱）施工方案1、施工前图纸会审：①向主体设计院主管工程师提出不利于现场的设计，及时更改。②施工时减少材料浪费，向甲方及设计方提出在确保地暖使用效果前提下，调整环路走向。③与其它施工单位共同审定施工图纸，合理安排施工工艺流程，并与其它施工单位协调一致（上水、下水、煤气、电器等单项工程），避免因工种交叉配合不当造成返工或误工。2、制作施工进度计划：根据甲方提出的施工日期，作好合理的施工进度计划，以此计划安排人员、机械设备、原材料等。3、材料计划：3【苏地2007-B-69号地块地板采暖工程】—施工方案—根据图纸做好各种材料计划，施工时以此计划为准，严格控制材料。4、现场施工：①根据现场特点制作地暖安装进度表，以此表可以了解已完成的面积，安排下达施工任务，控制施工进度。②施工前技术人员查看现场作业面，是否具备施工条件，与土建单位进行作业面交接单签订。③地暖安装工艺程序（弐）施工验收：1、施工现场工程验收：地板辐射采暖的施工及验收应符合GB5245-82“采暖与卫生工程施工及验收规范”，或《低温热水地板辐射供暖应用技术规程》DBJ/G01-49-2000。2、试验压力为工作压力的1.5倍，但不低于0.6Mpa,稳压15分钟，压降≤0.05Mpa为合格，监理、甲方中间验收合格后，进行下道工序——回填混凝土（4小时内开始），回填混凝土时系统压力保持在0.2Mpa-0.4Mpa,混凝土回填后。3、施工竣工后，进行竣工资料填写，包括：试压报告、隐蔽工程报告、施工交4具备施工作业条件铺设聚苯板反射膜中间验收材料进场安装分（集）水器回填细石混凝土交监理部门检验，并提交合格证和检验资料PE-RT管环路敷设保压不低于0.2Mpa材料进场安装膨胀缝，伸缩节施工交工验收会签材料进场验收水压严密性强度试压工程竣工验收会签【苏地2007-B-69号地块地板采暖工程】—施工方案—工验收单、设计变更单、图表会审记录、各种材料合格证或检验资料等。（参）工程保证措施：1、施工前进行技术交底：由技术人员、质检人员对施工工人进行全面的技术交底和质量培训，提出质量等技术要求，施工注意...
