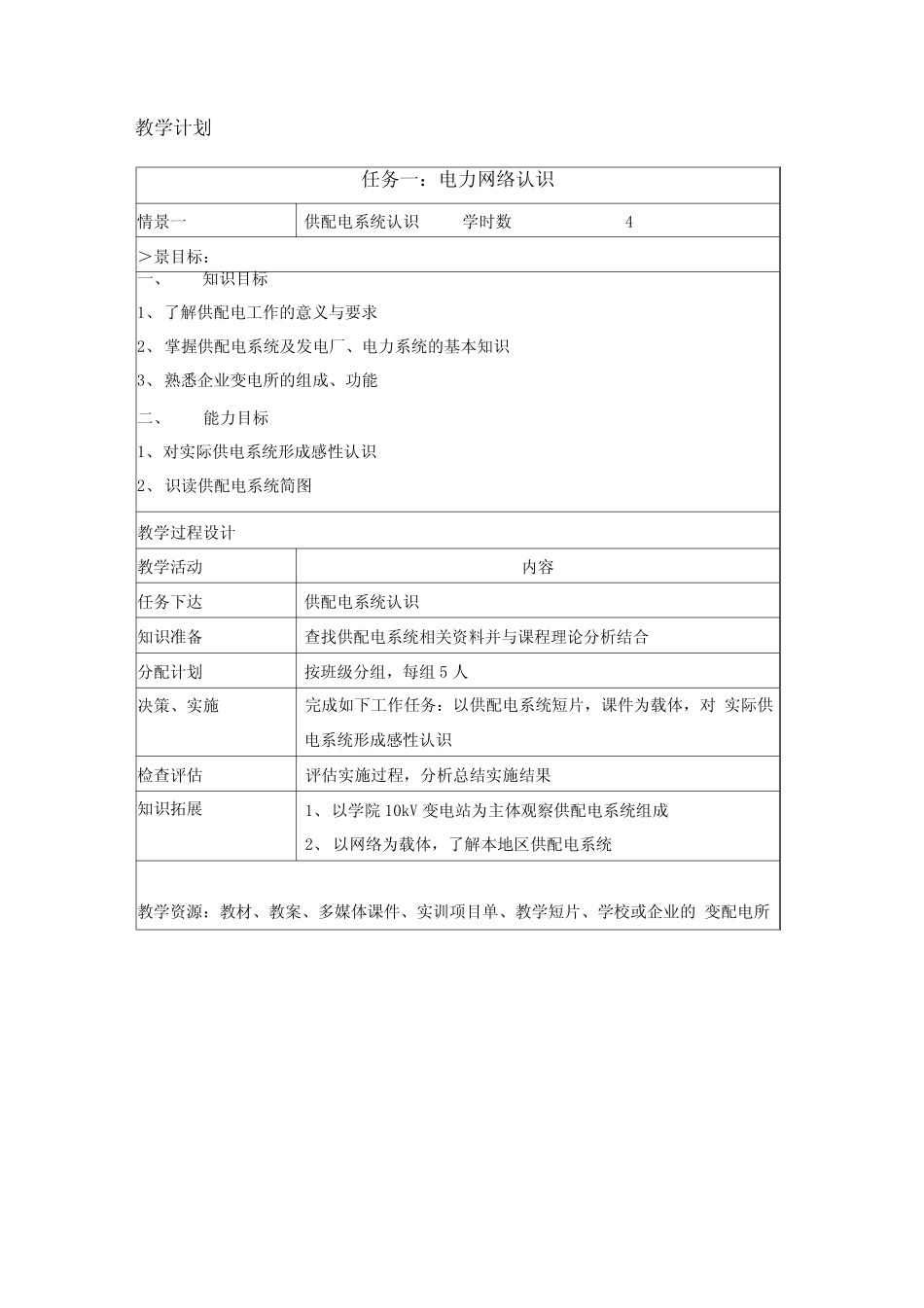

教学计划任务一：电力网络认识情景一供配电系统认识学时数4＞景目标：一、知识目标1、了解供配电工作的意义与要求2、掌握供配电系统及发电厂、电力系统的基本知识3、熟悉企业变电所的组成、功能二、能力目标1、对实际供电系统形成感性认识2、识读供配电系统简图教学过程设计教学活动内容任务下达供配电系统认识知识准备查找供配电系统相关资料并与课程理论分析结合分配计划按班级分组，每组5人决策、实施完成如下工作任务：以供配电系统短片，课件为载体，对实际供电系统形成感性认识检查评估评估实施过程，分析总结实施结果知识拓展1、以学院10kV变电站为主体观察供配电系统组成2、以网络为载体，了解本地区供配电系统教学资源：教材、教案、多媒体课件、实训项目单、教学短片、学校或企业的变配电所教学内容:、工作任务书任务名称：供配电系统短片，课件观看教学短片，在观看的过程中，要求学生重点了解:①什么是供配电技术？②供配电系统由哪些环节组成？③供配电的作用是什么？④电力系统的基本知识⑤企业变电所的组成、功能二、理论知识(一)供配电工作的意义与要求供配电技术就是研究电力的供应和分配问题。供配电工作要很好地为国民经济服务，并切实搞好安全用电、节约用电和计划用电(俗称“三电”)工作，必须达到下列基本要求：(1)安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。(2)可靠应满足电能用户对供电可靠性即连续供电的要求。(3)优质应满足电能用户对电压质量和频率质量等方面的要求。(4)经济应使供电系统的投资少，运行费用低，并尽可能地节约电能。(二)发电厂和电力系统的基本知识1、发电厂发电厂乂称“发电站”，是将自然界蕴藏的各种一次能源如水力、煤炭、石油、天然气、风力、地热、太阳能和核能等，转换为电能(二次能源)的工厂。发电厂按其利用的能源不同，可分为水力发电厂、火力发电厂、核能发电厂、风力发电厂、地热发电厂、潮汐能发电厂、太阳能发电厂等类型。如水力发电厂、火力发电厂和核能发电厂。2、电力系统由各种电压的电力线路，将各种发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，称为“电力系统”。电力系统中的各级电压线路及其联系的变配电所，称为“电力网”，简称“电网”。但习惯上，电网或系统往往按电压等级来划分；例如，我们说10kV电网或10kV系统，实指10kV的整个线路。（三）供配电系统的基本知识1、具有高压配电所的供配电系统而K配电麻1(IKJSl6iOkV川眠口祚句HI找备Filmilft2、具有总降压变电所的供配电系统电海进税申咽进钱3、高压深入负荷中心的企业供配电系统4、只有一个变电所或配电所的企业供配电系统、任务实施：观看供配电系统短片看完短片后，让学生自己去思索下面的问题：1、供配电技术是怎样把发电厂发出的电能，以合理的电压提供给电网，再以科学先进的手段，安全、可靠、经济的分配给各个电力用户，满足其不同的电能需求。2、供配电系统由哪些环节组成?3、我们学供配电干什么？6H0KV'球进线o>>^220/330VH页■-LVTVV¥各车陶用电设各a)6-10KV源进线静睡都备b)说v_咆毗或—]四、检查评估表情景名称：班级小组成员：评分内容评语成绩计划制订（5分）资料收集（5分）决策（20分）创新与团队（5分）工作效率（5分）完成的程度（60分）小组自测（5分）小组互测（5分）提问（20分）1、供配电的定义、要求。2、电力系统的组成3、企业常见的供配电系统的类型笔试（20分）工作结项报告（5分）小组答辩（5分）总分
