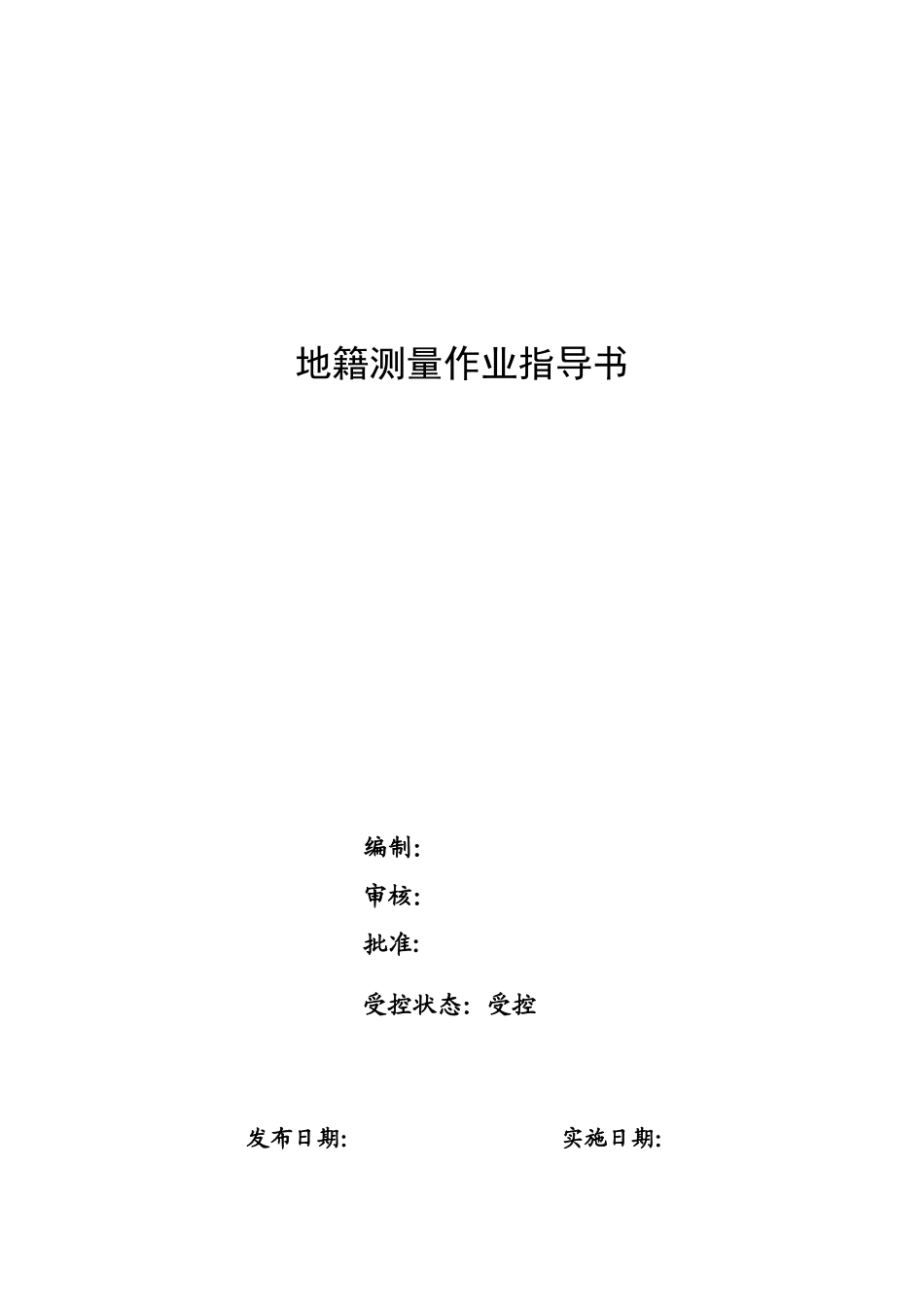

地籍测量作业指导书编制：审核：批准:受控状态：受控发布日期：实施日期：1总则1.1内容地籍测绘的目的是获取和表述不动产的权属、位置、形状、数量等有关信息，为不动产产权管理、税收、规划、市政、环境保护、统计等多种用途提供定位系统和基础资料。地籍测绘的内容包括地籍建立或地籍修测中的地籍平面控制测量、地籍要素调查、地籍要素测量、地籍图绘制、面积量算等。地籍测绘成果包括:地籍数据集，地籍簿册和地籍图。1.2技术依据1、《地籍测绘规范》CH/T5002-94；2、《地籍图图式》CH/T5003-94；3、《全球定位系统实时动态测量(RTK)技术规范》CH/T28969-2010；4）《测绘成果质量检查与验收》（GB/T24356-2009）。2地籍测量精度要求2.1界址点精度界址点的精度分三级，等级的选用应根据土地价值、开发利用程度和规划的长远需要而定。各级界址点相对于邻近控制点的点位误差和间距超过50m的相邻界址点间的问距误差不超过表1的规定;间距未超过50m的界址点间的间距误差限差不应超过下式计算结果。2.2地籍图的精度地籍图的精度应优于相同比例尺地形图的精度。地籍图坐标点的最大展点误差不超过图上±0.1mm.其他地物点相对于邻近控制点的点位中误差不超过图上±0.5mm.相邻地物点之间的间中误差不超过图上士±0.4mm。2.3坐标系统地籍测绘应采用国家坐标系或独立坐标系.高斯正形投影;采用独立坐标系时均应和国家坐标系联测。2.4地籍图的比例尺城镇地区地籍图的比例尺一般采用1:100。郊区地籍图的比例尺般采用1:2000，复杂地区或特殊需要地区地籍图的比例尺采用1:500。3平面控制测量3.1平面控制网的布设原则平面控制点的布设，应遵循从整体到局部、从高级到低级，分级布网的原则.也可越级布网。3.2平面控制点平面控制点包括基本控制点和地籍控制点。基本控制点包括一、二、三、四等控制点，地籍控制点包括一、二、三级控制点。3.2.1地籍控制点城镇地区城区地籍控制点的密度一般为每隔100-200m一点，郊区或建筑物稀疏区地籍控制点的密度一般为每隔200-400m一点，农村地区地籍控制点的密度一般为每隔400--500m一点。3.2.2地籍控制点均应埋设固定标志有条件时宜设置保护点，保护点个数不少于三个，地籍控制点应绘制点之记。3.2.3平面控制测量的方法平面控制测量可选用三角测量、三边测量、导线测量、GPS定位测量等方法.4GPS控制测量4.1各等级GPS静态相对定位测量的主要技术要求应符合表1和表2的规定表1表2****有限公司地籍测量作业指导书程序编号DYCH-ZY-03版本号1.0页次3/74.2GPS网应布设成三角网形或导线网形，或构成其他独立检核条件可以检核的图形；GPS网点与原有控制网的高级点重合应不少于3个。当重合不足3个时应与原控制网的高级点进行联测，重合点与联测点的总数不得少于3个；4.3对已有控制成果的利用控制测量前，应充分收集测区已有的控制成果和资料，按本规范的规定和要求进行比较和分析。凡符合本规范要求的已有控制点成果，都应充分利用，对达不到本规范要求的控制网点，也应尽量利用其点位，并对有关点进行联测。4.4GPS静态相对定位测量成果的检核4.4.1同步观测量成果的检核a三边同步环闭合差的限差按下式计算b多边同步环闭合差的限差按下式计算。4.4.2不同时段观测成果的检核同一边任何两个时段的成果互差，应小于接收机标称精度的2√2倍。若干个独立观测边组成闭合环时，各坐标差分量闭合差应符合下式规定。4.5平差计算二、三、四等和一、二、三级平面控制网都应分级进行统一平差或联合整体平差。平差后应进行精度评定，内业计算数字取位应符合下表的规定。5地籍要素调查地籍要素调查必须在当地人民政府领导下进行，调查的基本内容包括:地块权属、土地利用类别、土地等级、建筑物状况等。5.1地籍调查要求5.1.1地籍要素调查以地块为单元进行。5.1.2调查前应收集有关侧绘、土地划拨、地籍档案、土地等级评估及标准地名等资料。5.1.3调查内容应逐一填记在调查表或地籍测量草图中。5.2地块权属调查5.2.1调查内容地块权属是指地块所有权或使用权的归属，地块权属调查包括:地块权属性质、权属主名称、地块座落和四至，以及行政区域界线和地理名称。5.2.1.1界址点、线的调查界址点、线...
